PCBA生产商如何借纳米涂层打破三防漆困局！
浏览次数:50 分类:IP67、IP68解决方案及产品 分类:产品快讯 分类:电子产品 分类:电子行业 分类:行业资讯
电子防护纳米涂层剂——X系列
厚度：<1μm防潮；1~10μm防水
免屏蔽：FPC排线和插槽等无需特别屏蔽，直接用涂层覆盖
全防护：360°包覆PCBA，包括接插件、开关、传感器、天线等
耐化学品：耐强酸、强碱、盐雾侵蚀，耐溶剂等
耐高低温：低温-40℃，不断裂；高温270℃无分解
散热：影响小，可忽略不计
附着力：≥4B GBT9286-1998百格测试性能
使用方便：浸泡3秒，晾干3分钟即可完成
维修便捷：无需除胶，不影响焊接域SMT，直接重涂
近几年，消费电子行业持续低迷，PCBA市场需求萎靡不振，行业陷入低谷期。就连Casper、Allbirds等曾经备受瞩目的DTC品牌都接连倒在消费降级、经济周期下行等现实因素面前。
正如“合久必分，分久必合”的市场规律，PCBA行业在经历了高速增长后，不可避免地进入了稳健发展阶段。增速放缓的趋势，既是行业发展成熟的自然结果，也是企业运营者必须面对的挑战。
行业承压之下，企业普遍陷入业绩增长乏力的瓶颈。如何破局、摆脱困境，成为众多经营者绞尽脑汁思考的难题。
然而，有一家专注于PCBA生产的外贸企业，通过引入一种新材料，成功突破重围：仅凭替换升级，成功实现了业绩突破——年销售额提升至1.45亿元，增长率高达45%！
突破口在哪里？
答案正是这款高性能纳米涂层剂。通过替换传统三防漆，这种材料不仅实现了防护性能的全面升级，更在以下方面为企业注入新的竞争力：
- 成本优化：大幅降低施工成本和人工投入，提升整体利润率。
- 工艺革新：涂覆流程更简洁高效，满足批量化生产需求。
- 环保与合规：通过多项国际环保认证，契合全球绿色制造趋势。
- 市场差异化：为产品附加环保、安全的高价值属性，迅速吸引目标客户群体。
这家企业正是借助纳米涂层剂的优势，不仅打破了传统材料的技术瓶颈，还抓住了绿色升级的市场机遇。在竞争愈发激烈的市场环境下，他们用创新材料为业务注入了45%的增长动力。
从当前经济趋势不难看出：可持续发展正以前所未有的速度重塑科技和耐用消费品行业。企业经营者都在深思一个关键问题：消费者会为哪些“绿色”特性买单？
答案其实很明确：环保、安全、健康、经济。
因此，无论是基础原材料还是表面涂覆材料，越来越多的企业开始向环保方向靠拢。通过多方渠道，他们找到了我们，依托纳米涂层剂突破行业困境，开启新一轮增长周期。
纳米涂层VS三防漆：优势对比
我们的纳米涂层剂以其优异性能，完美解决了传统三防漆的局限性，并通过了以下严格的环保认证：
- VOC零排放标准；
- REACH/ROHS 等国际环保认证；
其优异的安全性和环保属性，能够直接接触人体且无害；产品感官表现更是无色、低气味，大大提升了用户体验。

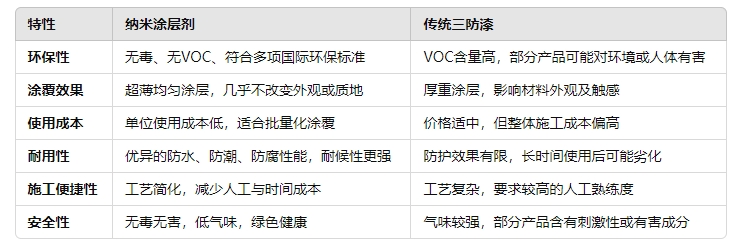

纳米涂层VS三防漆的显著区别
市场应用与价值提升
通过纳米涂层剂，不仅能够满足消费者对绿色环保的需求，还可从以下方面获益：
- 定位精准卖点：以环保、安全为核心，吸引高质量目标人群。
- 提升品牌价值：以高性能环保材料，重塑产品竞争力与稀缺性。
- 优化成本结构：通过简化工艺、节约资源，降低企业整体运营成本。
突破价格战困局，走向高价值增长
纳米涂层剂的优越性能帮助企业跳出“价格战”怪圈，将竞争焦点转移到技术、品质与环保上，充分满足新一代消费者的期待。通过技术升级和差异化优势，这种新型材料不仅推动了PCB和PCBA行业的产品革新，也为企业实现可持续发展提供了强大的驱动力。

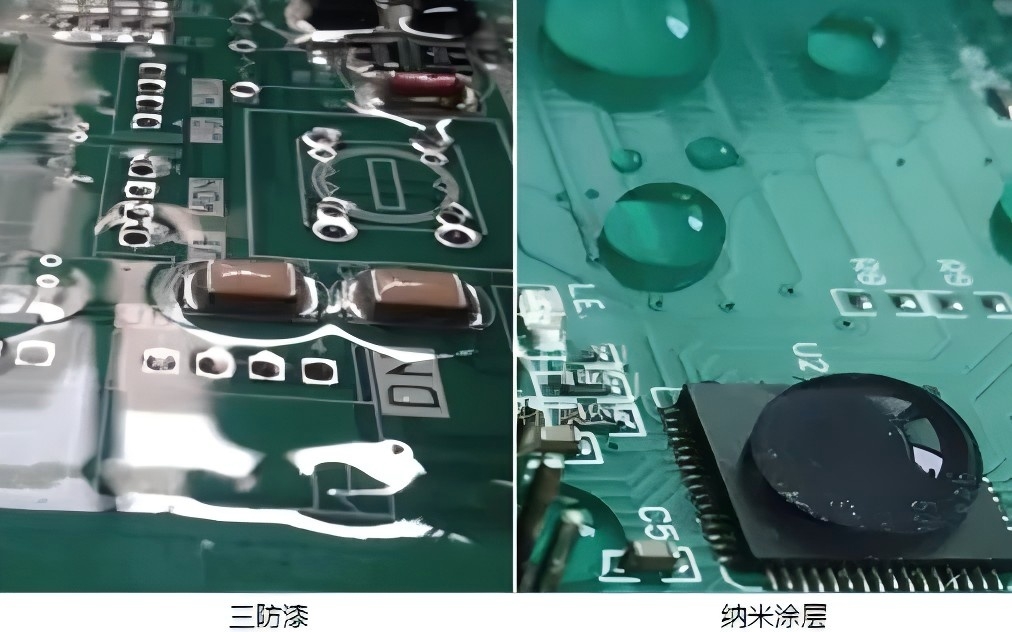

纳米涂层VS传统三防漆直观差别：
为什么会出现问题？
因为该降的没降，该增的硬增！
以派旗纳米合作的一家东莞智能锁指纹模组企业为例：
别人是产能过剩，他是产能不足。
突来的大额订单，让他豪掷百万，头脑一热买了4台三防漆设备，场地、遮蔽费用、设备成本、时间成本、人工成本、检验成本、返修成本等骤然上升。
结果却是：
- 成本飙升：场地租赁、设备投入、遮蔽材料、人工、检验、返修成本全面增加。
- 效率低下：一天最多只能完成涂覆6000件产品，难以满足订单需求。
- 订单流失：交付速度迟缓，客户不满，订单流失率高达70%。
真正的破局之道
所以他找到了派旗纳米，
开始尝试低成本运营的最佳方式。
他的突破口就是–用全氟聚丙烯酸酯纳米涂层对传统三防漆的替代布局，提高PCB、PCBA的防水·防潮·耐腐蚀可靠性。
这家企业通过派旗纳米的纳米涂层解决方案，不仅降低了运营成本，更实现了效率的质变，用创新材料为发展注入新的增长动力。
降本不是终点，增效才是王道。

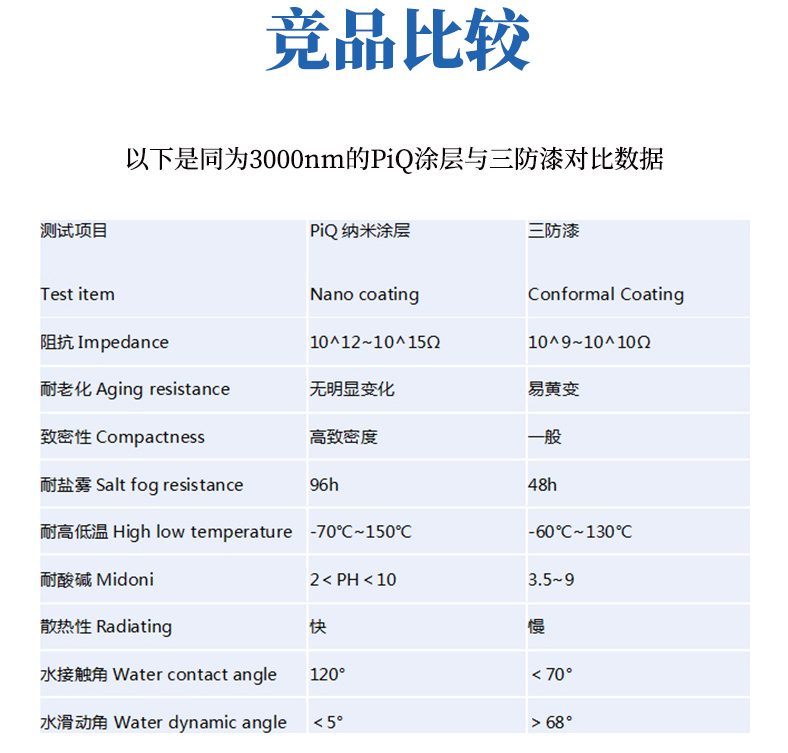

1.成分对比：
传统三防漆：
它有丙烯酸粘合剂、环氧树脂、聚氨酯、硅酮、氨基甲酸乙酯这几大分类。通常厚度为30~130微米，应用在电子元器件上时，可能存在散热不好、防护性不足、易剥落、不抗震动等缺点。
纳米涂层：
氟丙烯酸聚合物，其厚度仅为0.1~10微米。工艺的一大特点就是“无孔不入”，它能涂敷到各种形状的表面，包括尖锐的棱边、裂缝和内表面，这就特别适合应用在精密复杂的电子元器件、电路板上，有其他涂层难以比拟的性能优势。
喷涂：
三防漆自动化设备：
粘稠度高，液体容易堵塞喷头，需要定时排查维修清洗；预设喷涂轨道、耗时效率低，均匀性不佳，2~3个平方每小时。
纳米涂层自动化设备：
覆盖率高、均匀性好、膜层连续性好、厚度可调节。效率高：1小时处理面积20~25㎡，适合大批量高效防护处理。
相比传统三防漆，纳米涂层以其更优异的性能、更高的效率、更低的综合成本，正在成为PCB、PCBA领域的首选材料，真正做到降本增效，为客户创造更大价值！
