防水耳机及其原理
纳米防水涂层技术特点：

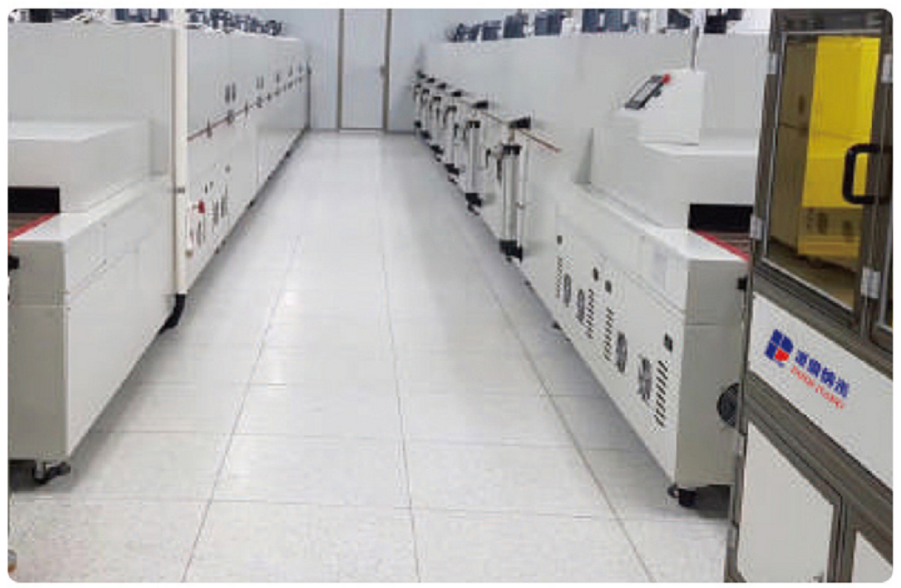

纳米防水涂层生成工艺过程：

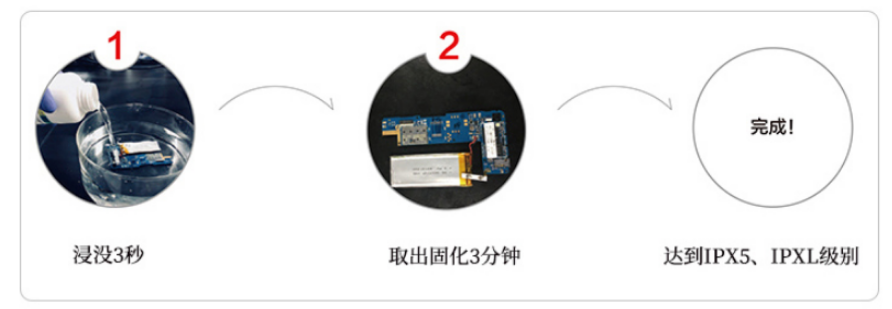

防水剂操作工艺步骤：
2：倒入适量的纳米防水剂，将PCB板浸入纳米液中。
3：让PCB板完全浸入纳米溶液中，浸泡约3-5秒，可以适当翻动，以达到更完整更均匀的结膜效果。
4：将PCB板从溶液中取出，可以发现纳米防水剂的流挂液滴较小。
5：取出后常温晾置在干净的桌面，纳米防水剂是纳米级厚度，肉眼几乎不可见，PCB做完涂层工艺后表面看起来依然很整洁干净，约10-15分钟可全干。
6：在PCB上滴水或者喷水观察纳米涂层的超疏水现象。
7：可以跟传统三防漆表面的PCB进行对比，做过纳米防水涂层的PCB表面的水滴更圆润，比较规则，犹如荷叶效应，水珠滚来滚去。而普通表面的PCB上的水滴则是成片状。
8：也可以对固化后的成品进行带电入水测试。做过纳米防水剂的效果也是非常明显的，它完整覆盖在耳机的内外，即便水直接滴在主板上，也不会使主板烧坏。还能放在水中数个小时不进水、不损坏，在水中依然正常使用，不影响信号输出和散热，而且触摸、GPS、听筒、话筒、收信等功能与处理前无异。
