浸泡式线路板防潮开创者

联络电话:0755-85297596

请输入内容搜索 招商计划 玻璃行业 应用领域 产品视频 产品展示

首页 / 资讯 / 行业资讯 / 纳米超疏水涂层材料的超疏水性和耐化学性研究
返回

纳米超疏水涂层材料的超疏水性和耐化学性研究

派旗纳米 浏览次数:1857 分类:行业资讯

人造超疏水涂层具有良好的机械坚固性,基材附着力和化学稳健性已经分别实现。然而,同时演示这些特征以及通过高速跌落/喷射撞击抵抗液体刺穿是具有挑战性的。例如,包括无机纳米粒子或结构单元的涂层提供了机械坚固性;然而,它们是化学敏感的,特别是强酸和强碱。



纳米复合涂层的多氟化策略的图解

  • 氟化前的环氧树脂,水接触角(WCA)约43°;
  • 含氟聚合物接枝的环氧树脂(表示为FE树脂), WCA增加到〜80°;
  • 将全氟聚醚混入FE树脂(表示为KFE树脂),WCA进一步增加至〜93°;
  • 掺入PTFE颗粒以获得具有〜158°的WCA的纳米复合涂层(表示为PKFE涂层);
  • 纯环氧树脂,FE树脂,KFE树脂和PKFE涂层的傅立叶变换红外光谱图〜550-650cm-1和〜1,150-1,250cm-1处的峰证实了-CF2和-CF3官能团的存在以及每一步的成功氟化;

纳米防水涂层的机械坚固性

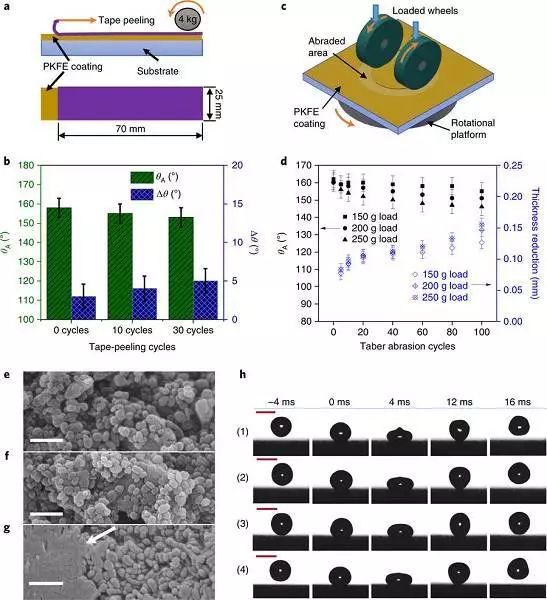

  • 使用高粘性胶带进行胶带剥离测试的示意图。通过滚动4kg钢辊两次均匀地施加胶带;
  • 在30个循环后(θA保持在155°以上和Δθ低于5°),纳米防水涂层超疏水性的防水性的影响保持不变;
  • 使用泰伯磨损测试仪进行的机械磨损测试的示意图,包括装载的研磨轮摩擦安装在旋转平台上的涂覆的样品;
  • 三种不同磨损载荷下Taber磨损循环下θA的变化和涂层厚度的减小;
  • 扫描电子显微照片,显示以氟化环氧树脂涂覆的纳米防水涂层纳米粒子为特征的防水纳米复合材料涂层形态;
  • 扫描电子显微照片,显示30次胶带剥离循环后纳米防水涂层的形态;强烈的胶带剥离导致涂层形态没有可观察到的损伤;
  • (250g负荷)100次磨损循环后纳米防水涂层的形态;观察到塑性变形点(由箭头表示);
  • 确认涂层完整性;完全弹跳显示,对于新鲜的防水纳米复合材料涂层(1),在经历30次带剥离周期(2)的涂层上,在约0.22ms-1的冲击下,在200g负荷(3)和高速喷射冲击试验后的涂层(4);

    纳米防水涂层的耐化学性

    • 王水腐蚀时间对纳米复合材料的拒水性的影响;
    • NaOH溶液(1M)腐蚀的影响,12小时后保持超疏水性;
    • 在王水腐蚀中60分钟后PKFE涂层表面的形态;
    • NaOH溶液(1M)腐蚀的影响,12小时后保持超疏水性;在1M NaOH溶液中12小时后PKFE涂层表面的形态;

    高速水滴和喷射冲击后的超疏水纳米涂层的稳健性

    • 水滴(速度〜6m s-1)在与涂层碰撞后雾化,没有任何刺入纹理的迹象;
    • 高速水射流冲击涂层,平均速度约21 m s-1,Wel约15,000;测试表面的最高速度为〜35 m s-1(Wel〜43,000)。 在下落滚落角和恢复系数测量中测试时涂层没有显示出刺穿迹象;
    • 受水射流影响的纳米涂层表面斑点上的水滴;
    • 水喷射冲击的纳米涂层表面的形态的扫描电子显微照片,显示未损坏的粗糙结构;该纳米复合涂料,可在各种苛刻的机械和化学环境下保持拒水性,例如在〜2.5 mm直径的水射流冲击〜 35 ms-1(即126 km h-1),并持续暴露于王水腐蚀。涂层的坚固性来自于它们的柔韧性以及在受到机械磨损时通过逐层材料去除保留超疏水性的能力。这种柔韧性能够在液滴和射流冲击过程中缓冲压力峰值,从而有助于实现出色的抗液体侵蚀性能,此外,合理选择所有有机组分可实现良好的化学稳定性。纳米复合涂料(主要使用现成成分制备)的稳健性将扩大超疏水涂料的应用范围。

    派旗纳米是一家立足于深圳专注于氟改性纳米涂层材料研发制造与电子防护整体解决方案供应商,已获批国家高新技术企业,在精密电子制造工艺中为PCBA提供360度全方位防水、防潮、防腐蚀的纳米涂层保护,高效提升线路板在潮湿环境运行稳定性及降低故障售后率,是户外产品结构防水的黄金搭档,消费类电子一键防水防盐雾的好帮手,欢迎联系索取测试样品。派旗纳米官网:https://paiqinano.com

    大量电子纳米防护涂层剂、配套喷镀设备、OEM代工服务等请关心“派旗纳米”微信公众号

    纳米涂层剂理化性能详细参数直接点击:纳米电子防护涂层剂参数

    技术咨询:赵工130 4896 4893
