什么是纳米三防涂覆?纳米三防涂敷工艺规范及注意事项详解

派旗纳米 浏览次数:8241 分类:行业资讯

什么是纳米三防涂覆 ?

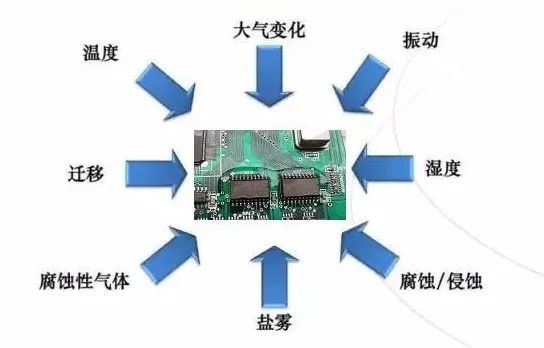

电子电气产品在使用时会受到环境中灰尘、潮湿、霉菌、盐雾和腐蚀性气体等的侵蚀,引起PCBA线路板及其电子元器件腐蚀、软化、变形和霉变等问题,导致漏电、短路和器件失效等故障,影响产品质量。图片

为了在恶劣环境中防护PCBA线路板以及电子部品的性能,延长PCBA以及电子部品的使用寿命,使用纳米三防漆涂覆工艺是不可避免的选择。

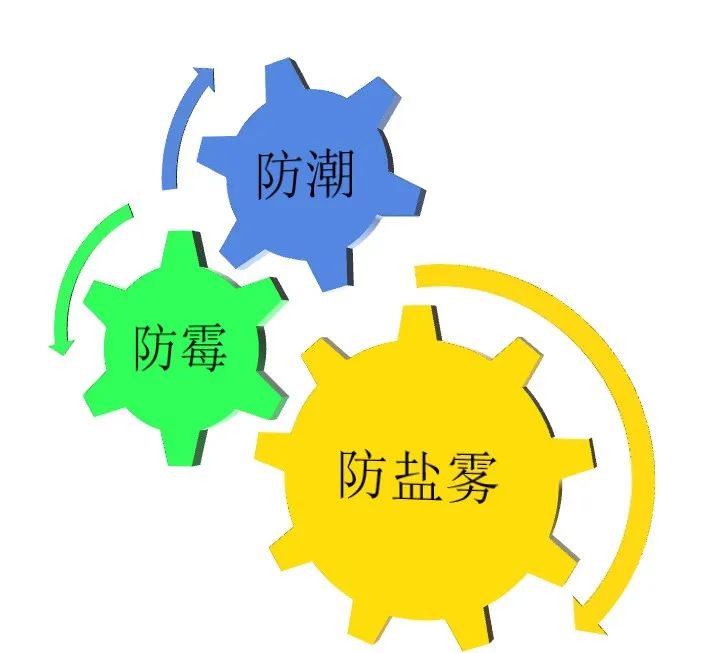

纳米三防涂覆工艺就是在印制线路板及其相关分立器件、集成电路的表面涂覆一层三防漆面,使其免遭恶劣环境的侵蚀,达到长期防潮、防霉和防盐雾侵蚀的作用。



PCBA电路板三防漆广泛应用于高科技领域,如汽车、家电、军工电子、航天、医疗电子等等的高端线路板,可使PCBA电路板提高产品品质,有效大幅度降低返修情况。另外,新兴产业的兴起,电动汽车的充电桩,无人飞机的广泛使用,进一步扩大了三防漆的使用范围。

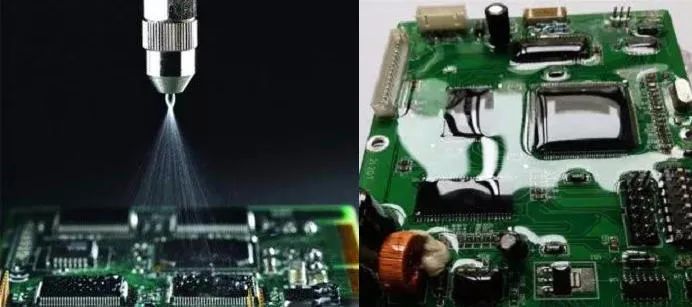

纳米三防绝缘漆涂覆喷漆,又称纳米三防刷漆,纳米三防喷漆,纳米三防浸漆,目前,PCBA电路板上涂覆三防漆做防护已经成为了电子制造业一个大趋势。

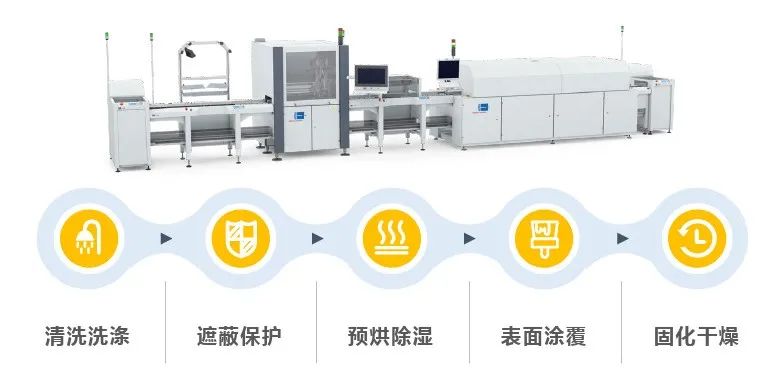

纳米三防漆工艺流程

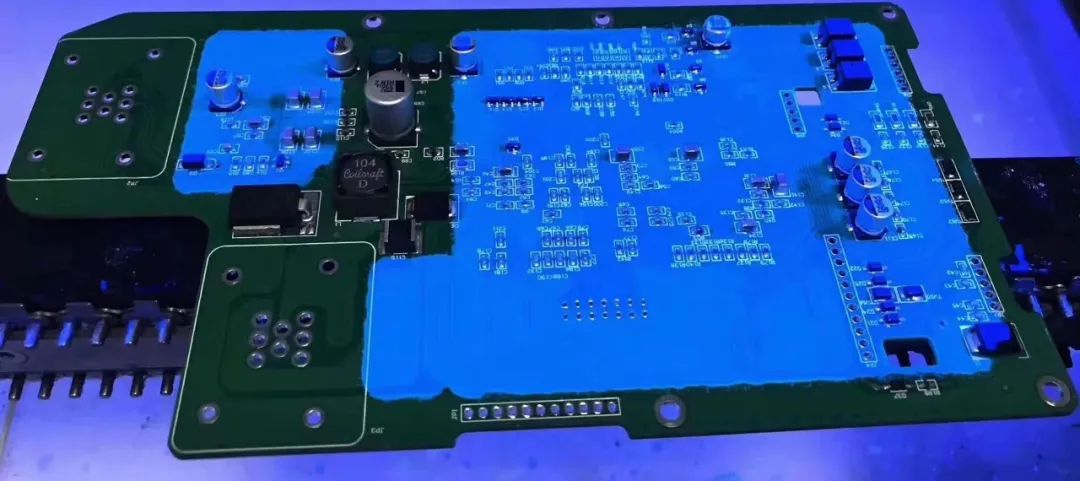

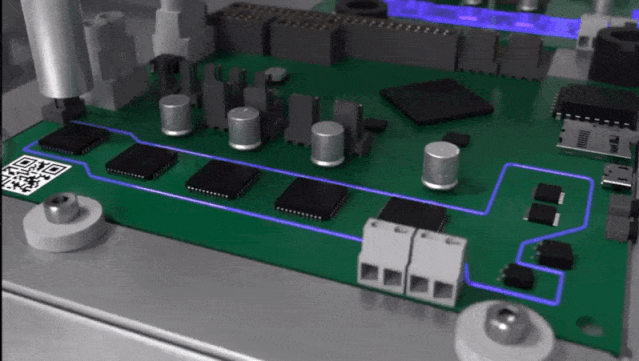

电路板可选择性涂覆纳米三防涂层
高粘度三防漆无法通过水帘阀喷出规则边界
 纳米三防涂覆工艺种类
对比表

  离线式自动纳米三防漆喷涂机

PCBA自动纳米三防涂层涂覆机,就是专门针对喷涂纳米涂层而设计的智能喷涂设备。由于所要喷涂的材料和所应用的喷涂液体不同,涂覆机在设备的构造方面的部件选择也有不同,纳米三防漆涂覆机采用了最新的计算机控制程序,能够实现三轴联动,同时配备了摄像头定位跟踪系统,能够精确的控制喷涂区域。

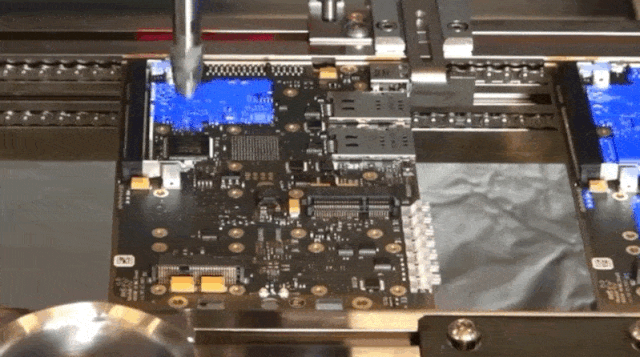

 全自动PCBA纳米三防涂层涂覆机演示

纳米三防涂层涂覆机又称新型纳米三防漆涂胶机、新型纳米三防漆喷胶机、新型纳米三防漆喷油机,新型纳米三防漆喷涂机等,是专门对流体进行控制,在PCB表面盖上一层新型纳米三防涂层,如用浸渍、喷涂或旋涂等方法在PCB表面覆盖一层光致抗蚀剂。

OEM电子制造代加工厂专用PCBA新型纳米三防涂层涂覆机机主要用于产品工艺中的胶水、油漆以及其他液体精确喷、涂、点滴到每个产品精确位置,可以用来实现画线、圆型或弧型。

EMS电子代工PCBA整板新型纳米三防涂层涂覆机,整板涂覆机提供一个清洁、高效的全自动三防喷涂过程。精确控制的喷涂阀门能确保设定的厚度的三防涂覆效果均匀一致,较手工喷涂、浸泡、涂刷等方式有了革命性的改进,大大提高生产效率和产品质量。

PCBA电子工厂专用选择性新型纳米三防涂层涂覆机,选择涂覆机提供一个清洁、高效的全自动选择定位三防喷涂过程,避免喷涂到所选择的区域外,从而免去覆膜、去膜及修复过程。精确控制的喷涂阀门能确保0.02mm厚度的三防涂覆效果均匀一致。

新型纳米三防涂层根据每个地区和每个厂家使用的要求和侧重面有多种叫法,如新型纳米三防胶、新型纳米防潮胶、新型纳米绝缘胶、新型纳米防潮漆、新型纳米保护漆、新型纳米防护漆、新型纳米披覆胶、新型纳米涂覆胶、新型纳米防水胶、新型纳米防潮油、新型纳米三防油、新型纳米三防剂、新型纳米保护剂、新型纳米防潮剂、新型纳米保形涂料、新型纳米敷型涂料、新型纳米共形覆膜、新型纳米共性涂覆,英文名Conformal Coating。

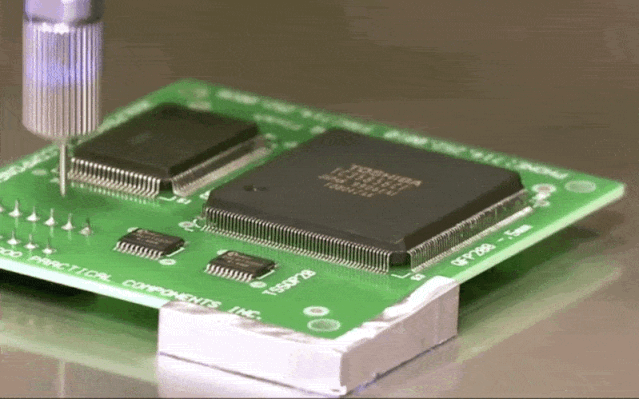

水帘阀喷涂新型纳米三防涂层的工作状态


水帘阀喷涂设备

电路板新型纳米三防涂层涂覆工艺的注意事项及要点

根据IPC-A-610E(电子组装检测标准)的要求及工厂规定,主要有在以下几个方面:



  涂覆纳米三防涂层前的准备

喷漆准备:对待喷涂的PCB进行外观检查,若板面有明显手印、污迹等外观不良,则须用清洗剂清洗干净并待清洗剂彻底挥发后才能进入下一道工序。

PCBA电路板敷形涂覆前的清洗工艺,剖析涂覆的必要性 !

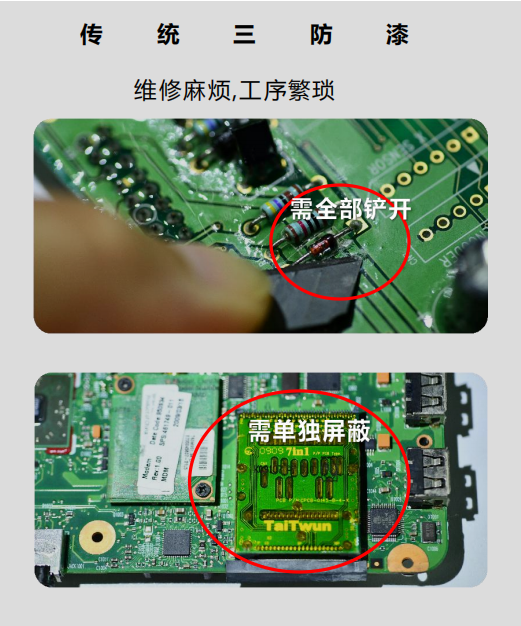

PCBA电路板新型纳米三防涂层返修方法
2
涂覆PCBA新型纳米三防涂层有哪些技术要求?
1、刷纳米三防涂层保护须在PCBA组装前经测试、检验合格并彻底清洁干净后进行。2、使用的毛刷要保持清洁,禁止再用于其他作业;毛刷涂漆时要注意不要滴漏到不需涂漆的部分;使用后的毛刷要用稀料等清洗干净。
3、涂覆层要透明,并且均匀覆盖PCB板和组件,色泽和稠度均匀一致。
4、工艺步骤为: 涂刷A面→表干→涂刷B面→常温固化
5、喷涂厚度: 喷涂厚度为0.1mm—0.3mm(干膜厚度可为0.3-3UM)
6、所有涂覆作业应不低于16℃及相对湿度低于75%的条件下进行。PCB作为复合材料会吸潮,如不去潮,纳米三防涂层不能充分起保护作用,预干、真空干燥可去除大部分湿气。厚度的测试方法:

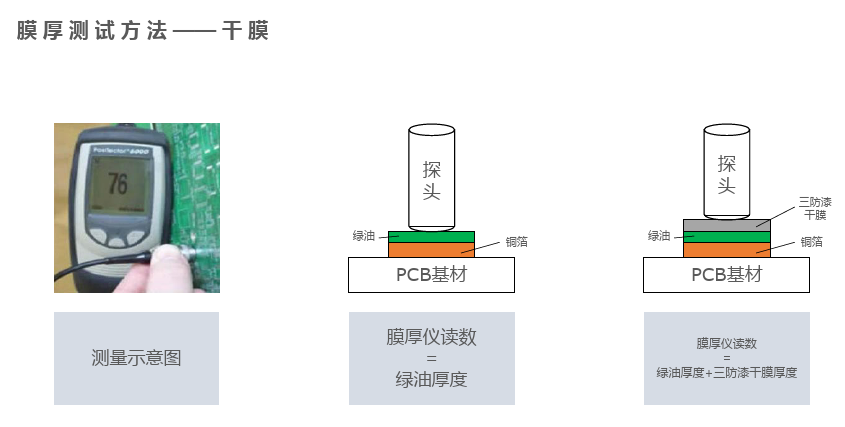

1.干膜厚度测量工具:

a千分尺(IPC-CC-830B);

b干膜测厚仪(铁基)

图a,千分尺                             图b,干膜仪

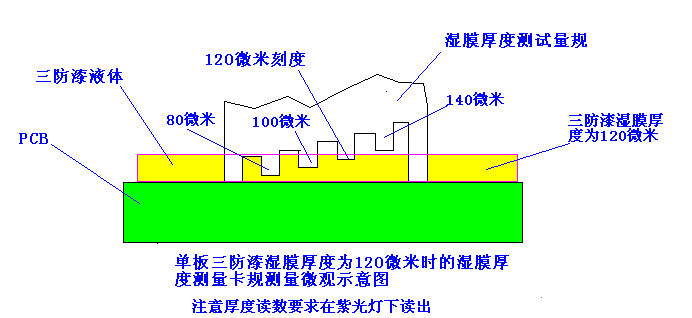

2.湿膜测厚:可以通过湿膜测厚仪得出湿膜的厚度,然后通过胶水固含量的占比计算得出干膜的厚度。

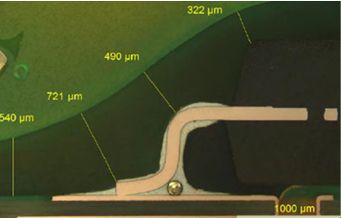

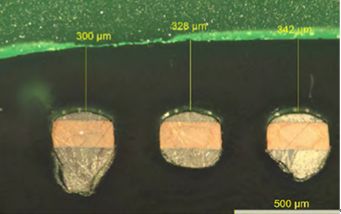

许多电路板在选择性涂敷后进行横截面检查,以确保三防漆的覆盖和厚度达到要求(如下图)。
PCB元件/元件引脚的横截面显示涂层覆盖的例子。
3
涂覆PCBA新型纳米三防涂层有哪些注意事项?
1、纳米三防涂层超过保质期,禁止使用。
2、存储容器开封后应密闭保存。
3、禁止把使用剩余的纳米三防涂层倒回原存储容器内,要分开密闭保存。
4、长时间(大于12小时)未开启工作间或存储间,应通风15分钟后再进入。
5、不慎溅入眼镜应立即翻开上下眼睑,用流动清水或生理盐水冲洗干净,然后就医处理。
6、刷涂时如感觉不适,应迅速离开作业现场至空气新鲜处,呼吸困难时给予输氧,然后就医处理。
4
PCBA哪些元器件不能涂覆纳米三防涂层?
1、大功率带散热面或散热器组件、功率电阻、功率二极管、水泥电阻。
2、拨码开关、可调电阻、蜂鸣器、电池座、保险座(管)、IC座、轻触开关。
3、所有类型插座、排针、接线端子及DB头。
4、插式或贴式发光二极管、数码管。
5、其他由图纸规定的不可使用绝缘漆的部分及器件。
6、PCBA板卡的螺丝孔不能刷涂三防漆。

5
涂覆PCBA三防涂层有分哪几个区域?

1、传统三防漆不能被涂敷的区域,但是新型三防涂层可以涂覆的区域:

  1. 需要电气连接的区域,如金焊盘、金手指、金属通孔、测试孔;
  2. 电池及电池固定架;
  3. 连接器;
  4. 保险丝及外壳;
  5. 散热装置;
  6. 跳线;
  7. 光学装置的镜头;
  8. 电位计;
  9. 传感器;
  10. 没有密封的开关;
  11. 会被涂层影响性能或操作的其它区域。

2.必须涂敷的区域:所有焊点、管脚、元器件导体部分。

3.可涂可不涂的区域

  使用纳米三防涂层的注意事项

纳米三防涂层俗称电防胶、三防胶,是高分子精细复合型特殊涂层材料。通过施胶工艺固化后形成涂层保护膜,防护电路板及其相关电子元器件免受环境侵蚀影响,提高电路板及相关电子元器件正常运行稳定性与使用寿命。电防胶具有绝缘、防潮、防尘、防霉,防漏电、防电晕、防腐蚀、防盐雾、防酸碱、防硫化、防老化、耐高低温冲变化、耐高温高湿等环保优越性能。不同的电防胶应用方案对性能需求均有所不同,导致合成电防胶的材料与配方以及合成工艺均有所不同。

1. 在喷漆房(线)作业时,请严格按照喷漆机、烤箱及其他设备的操作指引操作,按要求做好各设备的保养和点检,并注意戴好防静电手套。

2. 在取用纳米三防涂层时,请注意三防漆与稀释剂的用量和配比,取完纳米三防涂层及稀释剂后均须将桶盖拧紧,并将它们放置在通风无阳光直射,温度低于30℃。

3. 使用前请注意查看生产日期,是否在有效期内,请勿使用超过保质期的产品。

4. 每24小时喷完漆后须在拆下喷枪的进漆管,用喷罐装适量的稀释剂并喷10次以上,防止下固化堵塞,每周拆下喷枪头进行清洗,对喷嘴和调节螺丝进行彻底清洗,清洗时不可将针阀与其它器件同时清洗或混放,防止针阀碰坏针尖,不可用针阀戳其它物品,防止损坏针阀,对超过12小时不使用喷枪也要彻底清洗,对刷漆用的器具每天用完后须用稀释剂将器具清洗干净,清洗后产生的废液集中在密闭的胶桶内,不得随便处理,以便环保。

5. 所有喷漆的空桶均须盖紧并放在规定的地方。空桶、残渣、废液须由专业的废弃物处理公司统一处理。

  纳米三防涂层涂覆应用领域概括

1、民用及商业应用 :纳米三防涂层可为家用电器中的电子电路提供保护,使它们可以抵御:如:水、湿气、昆虫、办公室和家庭中的有害物。如:豆浆机、咖啡机、电磁炉、干燥器、洗碗机、空调、计算机、卫浴电子、电动车等。

2、汽车工业 : 汽车行业要求纳米三防涂层保护电路免于以下几种情况的危害,如:汽油蒸发物、盐雾、制动液等。电子系统在汽车中的应用不断迅速增长,因此使用三防漆已成为确保汽车电子装置获得长期可靠性的基本要求。如:计算机控制系统、空调、汽车电子。

3、航空航天 : 由于使用环境的特殊性,航空、航天环境对电子设备要求严格,尤其是在快速加压、减压的条件下,仍要保持良好的电路性能。三防漆的耐压稳定性因此得到广泛应用。如:卫星系统、军事控制系统、飞行线路控制系统。

4、航海 : 无论是新鲜的淡水还是含盐的海水,均会对船舶设备的电器线路造成危害。使用纳米三防涂层可以最大限度地保护水面上乃至浸没与水下的设备。如:导航系统、雷达控制系统。

5、电子工业 纳米三防涂层可保护电子设备免遭水、湿气、外部化学药剂及特殊使用环境的侵蚀,确保其持续稳定, 其应用范围十分广阔。如: LED显示屏、LED护栏管、太阳能、仪器仪表、电源、变频器、消费电子、防盗防火报警装置等。
