派旗纳米·官方网站
输变电武器装备及系统优化与新技术应用我国重点实验室（湖南大学）的科学研究工作人员李剑、王湘雯、黄正勇、赵小童、王飞鹏，在2017年第16期《电工技术学报》上发文强调，电力线路的覆冰灾难是供电系统最明显的危害之一。超疏水绝缘层镀层具备强憎水和低表面，因此具备提升电力线路防覆冰与耐污特性的发展潜力。对超疏水绝缘层镀层的制取方式以及在供电系统中的运用研究现状开展简述，详细介绍超疏水绝缘层镀层的电绝缘性能、有机化学可靠性、机械设备可靠性等基本上特性，数据分析超疏水绝缘层镀层与一般憎水绝缘层镀层的防覆冰与耐污特性，表明超疏水绝缘层镀层在减缓复合绝缘子覆冰层面的原理。除此之外，对超疏水绝缘层镀层在抗腐蚀等方面的运用研究现状也完成了详细介绍。明确提出在未来电力线路超疏水绝缘层镀层的探讨中，应重点关注制取方式的合理性、镀层表层的高效性及其耐污闪原理等领域的至关重要的问题，提高镀层的全面性能。
为解决能源地域分布不平衡问题，在我国明确提出了八横八纵、东西南北互供、非常电力网[1]及其全世界智能电网[2]发展战略规划。全世界智能电网[1]由跨洲、海外主干网架和世界各国各额定电压电力网（输电网、配网）组成，联接“一极一道”（北极圈、赤道）大中型电力能源产业基地，完成电磁能远距离运输和提升配备。因而，长距离、大空间的超、高压直流输电路线必定要通过高原地区、重覆冰、重环境污染地域。
在我国电力线路一直遭到着明显的覆冰伤害。2008年1月，在我国沿海地区的大范畴冷冻寒潮灾难对电力工程运作导致毁灭性危害，湖南省、湖北省、江西省、安徽省、贵州省等省路线覆冰薄厚超出30mm，超出电力线路能够承担極限，导致复合绝缘子短路故障、电力线路断电、输电线断开及塔杆坍塌等重大事故，电力网构造遭受受到破坏。
本次灾难导致在我国13个省（区）的供电系统运作遭受危害，全国各地范畴内36740条10kV及以上输电线路、1743座配电站停止运营，电力线路塔杆坍塌17.2万基，造成3348万家、1多亿人口数量断电，立即财产损失超出（RMB）1000亿人民币，而产生的间接性财产损失及其社会影响也是难以估计[3,4]。
电力线路的覆冰灾难是供电系统最明显的危害之一，与其他类型的电力网安全事故对比，冰灾安全事故给电力网导致的损害更为严重。
一方面，风雪的沉积更改了复合绝缘子的外观设计构造，尤其是冰棱的诞生更改了复合绝缘子沿面的泄露途径，使复合绝缘子表层的电位差遍布产生变化，与此同时，风雪在漏电流造成的焦耳热功效下溶化，使复合绝缘子表层污浊潮湿，造成复合绝缘子表面电阻率减少，进而减少了复合绝缘子的短路故障工作电压。
另一方面，路线覆冰扩大了输电线净重，塔杆遭受输电线的支撑力不平衡，造成输电线扇舞、断开、倒塔（杆）、乃至造成电力网偏瘫等安全事故。除此之外，产生冰灾时，极端的气候条件使遭灾电力线路的维修十分艰难，造成电力网断电时间长，进而导致很大的财产损失[5,6]。
近些年，受全球气候变暖危害，强对流天气经常发生，冰灾伤亡事故几率有一定的升高，冰灾对电力安全性的危害更为明显，因而，科学研究电力线路防覆冰技术性具备积极意义。
现阶段，防冰融冰方式具体有机械设备融冰法[6]、供热防冰法[7]、处于被动防冰法[8]、建筑涂料防冰法[9]等。建筑涂料防冰法也是一种处于被动防冰方式，关键有三种种类：一种是电加热防冰建筑涂料[10]及光热防冰建筑涂料[11]，关键根据调节覆冰环节中镀层的溫度做到防覆冰目地，但在没有覆冰时镀层中仍有漏电流根据，因而不但会提升路线耗损，其热电效应也会加快建筑涂料衰老；另一种是憎水防冰建筑涂料[12]，根据更改过制冷水珠或覆冰与涂膜表层的相互作用力做到防冰目地。
现阶段，供电系统运用较多的憎水建筑涂料主要是有机硅材料建筑涂料，如甲基硅油、散热膏、高效散热膏、地蜡及其室内温度硫化橡胶硅胶（RTV）、持续性就地成形耐污闪复合型建筑涂料（PRTV），可是这种憎水建筑涂料也不具有优良的防冰实际效果。
此外，电力线路还常常遭到工业生产污浊或大自然盐土、尘土、树胶等环境污染，在雾、露、蒙蒙细雨、化冰、融冰化雪等极端气象要素下，绝缘性能能降低，可致闪络[13,14]。2001年2月，浓雾包裹在在我国华北地区，导致了遮盖辽宁省中间、河北省南北部、京津唐电力网等地域的大规模闪络断电安全事故，辽宁省电力网500kV与220kV电力线路共断电168条次，豫西、豫北电力网500kV和220kV路线共断电155条次，仅辽宁用电量损害就达到9 370MW·h。
2005年1月广东电网产生大规模闪络断电安全事故，涉及到220kV路线5条、500kV路线12条，导致500kV南边环网解环运作。2011年初，新疆电网遭到持续强对流天气侵蚀，9座110～220kV配电站的母线槽失工作电压断电，造成新疆电网解裂[15,16]。
复合绝缘子表层污浊短路故障关键历经积污、污浊的潮湿，干躁带的产生及部分电孤的造成，部分电孤发展趋势至彻底短路故障四个环节[17]。在干躁标准下，表层污迹的复合绝缘子仍有很高的绝缘电阻抗压强度，但在雾、露、蒙蒙细雨等气候条件下，空气相对湿度大幅度提升，复合绝缘子表层精华露潮湿，产生大面积的持续性收缩水，并充足融解污浊中的电解质溶液成份，在另加工作电压功效下其表面电导和漏电流明显提升，在复合绝缘子表层产生导电性通道，使污浊复合绝缘子表层电气设备特性减少，在正常的运作流程下就有可能产生复合绝缘子沿面短路故障。
据调查，现阶段因为污浊而导致的复合绝缘子短路故障安全事故在电力网总安全事故中高居第二，仅次遭雷击安全事故。因为闪络伤亡事故地区广、断电时间长、重合闸通过率低，将产生较大的财产损失和社会影响[14,18-20]，现阶段在我国闪络安全事故产生的损害是遭雷击安全事故的十倍以上。
近些年供电系统普遍采用的耐污闪对策关键有按时清理、提升爬距、耐污型复合绝缘子、半导体材料釉复合绝缘子、复合绝缘子、刷涂憎水建筑涂料等[18]，在其中，刷涂RTV建筑涂料是电力线路耐污闪的一项关键技术措施。RTV具备良好的憎水和憎水性热敏性，当镀层表层堆积污浊后，因为氯硅烷小分子水的转移功效，污浊层表层仍能维持憎水，因而在浓雾、蒙蒙细雨等极端天气标准下污浊层不容易返潮产生持续收缩水[21]。
研究表明，涂敷RTV建筑涂料复合绝缘子的闪络工作电压是未涂敷的2.1倍[22]。与此同时，RTV建筑涂料还具备憎水性恢复，表层电孤或长期浸水等要素造成镀层表层憎水临时变弱或缺失时，当电孤或浸水等要素清除后，通过一段时间其外表的憎水可修复，具备长时效性、少维护保养、施涂加工工艺简易、成本低、可靠性高等优势。
可是很多运用实践活动表明，有机硅材料化学物质建筑涂料的表面张力一般不超过120°，在覆冰前期具备一定减缓覆冰的功效，但不可以在比较严重覆冰环节中充分发挥防冰实际效果，且RTV的憎水造成复合绝缘子上覆冰面內部产生高磁场强度的“内腔”，使复合绝缘子表层更易造成局放并烫伤镀层，冰电闪压减少约7%～15%[23]。
近些年，仿菏叶超疏水镀层遭受专家学者和工程设计界的普遍关心。菏叶表层因为具备较强的疏水性，水珠和尘土遭受菏叶表层不大的黏附力，因而水珠在翻转时可以黏附并带去菏叶表层上的尘土，使菏叶表层自始至终维持清洁。过冷却循环水滴下在超疏水镀层表层处时，因为遭受的黏附力不大，在释放出来其本身汽化热前便可以快速滚离，因而，在输电线和复合绝缘子表层涂敷超疏水建筑涂料可以急剧下降冰、雪在母线或复合绝缘子上的粘合力，减缓表层覆冰提高，有利于提升电力线路的防覆冰与耐污工作能力[24]。
文中对超疏水绝缘层镀层在减缓复合绝缘子覆冰层面的原理开展了概述，就当今世界各国超疏水镀层的制取方式以及电绝缘性能、有机化学可靠性、机械设备可靠性等基本上特性进行了详细介绍，简述了超疏水镀层在供电系统中的防覆冰与耐污运用研究现状。
1 超疏水镀层的基本概念
1.1 超疏水镀层润滑性基础理论（略）
侵润性是危害固态表层疏水性能的主要要素，其关键与固态的界面张力和液态的界面张力相关，表面张力和翻转角是考量表层侵润性的主要要素。超疏水表层的表面张力超过150°，翻转角低于5°，具备低表面和强憎水的特性，其疏水性能在于其表层化学结构和外表粗糙度。
图1 不光滑表层的水珠湿润实体模型平面图
仿菏叶超疏水镀层表层具备微结构二元复合型不光滑构造，即表层遍布有很多μm级的凸起，而μm限度凸起上又遍布很多纳米技术限度的凸起。这类复合结构可以使水珠不容易侵润凸起间的间隙，促使规格远高于这类构造的水珠只有隔着气体在凸起上产生点接触，在这类情况下，水珠具备较大的表面张力和较小的翻转角，有益于过制冷水珠快速从镀层表层滚下来[25,26]。
结构超疏水镀层表层不但必须产生二元微结构复合型不光滑构造，还必须选用低表面成分，当低表面成分的界面张力低于表面张力系数时，水珠贴近球型，过冷却循环水滴下在超疏水镀层处时，难以在这类镀层表层滞留，在释放出来其本身汽化热前便可以快速滚离表层[27,28]。
1.2 超疏水镀层防冰、耐污原理
超疏水镀层防冰、耐污技术性的关键是减少冰和衬底的粘合力，即提升表层的憎水。如下图2[29]所显示，超疏水镀层不但可以减少复合绝缘子表层的湿润水平，其不光滑表层还能够减少镀层与污浊物的可以触碰总面积[29]，水珠滚下来超疏水表层时还有机会把表层的绝大多数污浊物带去，这不但提升了镀层的防冰特性，还可以在一定水平上具有耐污功效。
图2 出液从表层滚下来带去粘附的污染物质
水非常容易与氢黏合，非常容易吸咐在具备氢融合成份（即氧分子）的表层，低粘合力表层应具备将氧分子分隔的可塑性分子或原子团。因而，防冰、耐污建筑涂料主要是带有氮氧化合物-CH2-或-CH3-、碳氟化合物-CF2-或-CF3-等低表面官能团的高聚物[30]。
超疏水绝缘涂料关键有三类[24]：第一类是有机氟、有机硅材料、乙烷及烷烃等化学物质；第二类是有机氟、有机硅材料、乙烷及烷烃化学物质跟别的有机化合物的共混管理体系，如亚克力-有机硅材料共混管理体系、环氧树脂胶-有机硅材料共混管理体系；第三类是有机氟、有机硅材料、乙烷及烷烃化学物质跟别的带活力官能团的有机化合物嵌段或是热聚合聚合物，如氟烷烃-乙烯基醚二元聚合物、偏二氟丁二烯-四氟乙烯-六氟丙烯三元聚合物、偏二氟丁二烯-四氟乙烯-三氟氯乙烯三元聚合物。
有机氟高聚物中，氟原子具备较强的电负性，提高了与碳原子的斥力，与此同时，因为氟原子间的相互作用力不大，使其向表层转移并在表面造成集聚效用，进而减少原材料的表面，因此有机氟高聚物无法被液态彻底侵润或粘附，且其装饰的表层拥有较强的抗粘合力和耐污染。有机氟高聚物的表面是已经知道化学物质中最少的，尤其是以-CF3-单分子结构构成的分子结构层，界面张力仅为0.6×10-2N/m。
有机硅材料高聚物构造中既有机官能团，又有有机物构造，主要表现出较好的疏水性能[31]，而且具备相对高度碳键构造，分子结构链顺滑性优良，便于转化成表面较低的构造，表层比得上有机氟高聚物略高，但有机氟高聚物的费用价钱却远远高于有机硅材料高聚物[32,33]。
2 超疏水镀层的制取方式及基本上特性
2.1 超疏水镀层的制取方式
固态表层的侵润性是由表层有机化学构成和外表粗糙度一同决策的，因而，超疏水表层可以利用二种办法来制取，即在表层合理搭建二元微结构不光滑构造及其在不光滑表层上根据有机化学、物理方法装饰低表面成分。
现阶段超疏水镀层的制取方式具体有堆积法[34,35]、离子注入法[36,37]、电孤法[38,39]、喷漆法[40,41]、相层析分离[42,43]、模版法[44]、等离子解决法[37]、静电纺丝技术性[45]、溶胶凝胶法[46]等，见表1[27]。
表1 超疏水镀层的制取方式
2.1.1 有机硅材料高聚物超疏水镀层的重结晶及特性
有机硅材料高聚物具备耐活性氧性、耐高低温试验、低润滑性、低表面、优质的电绝缘性能、耐溶剂腐蚀与耐老化等优势，遭受世界各国专家学者的普遍科学研究，关键聚集在带有亲水性官能团的氯硅烷单个，如辛基三乙氧基氯硅烷、十七氟癸基三乙氧基氯硅烷、十八甲基三叔丁基氯硅烷、异丁基三叔丁基氯硅烷、聚二甲基硅氧烷（PDMS）等[47]。但有机硅材料高聚物也出现一些缺陷，如高效能力差，通常必须应用填充料开展改性材料，使其更合适运用必须。
参考文献[34]以正硅酸乙酯和甲基丙烯酸酯三乙氧基氯硅烷（VTES）为首要原材料，运用离子交换法制取了带有烃基的VTES改性材料纳米二氧化硅超疏水复合型镀层。研究发现，当正硅酸乙酯和甲基丙烯酸酯三乙氧基氯硅烷的使用量处于88%～95%中间，缩合反应時间超出5h，二氧化硅的热聚合率提升，制取的镀层与水的静态数据表面张力做到170°，翻转角低于1°，且镀层的疏水性能伴随着干固溫度的上升而提升。
参考文献[36]运用激光器离子注入技术性获得了微纳米技术复合结构的PDMS超疏水塑料薄膜，与单纯性的μm或纳米技术构造的PDMS（表面张力为105°）表层对比，具备更高一些的表面张力和较低的翻转角，而且可以根据更改μm结构特征的规格来管控塑料薄膜表层的表面张力和翻转角的大小。
湖南大学参考RTV建筑涂料的资料特性和制取方式，制取出低表面超疏水建筑涂料。根据自组装法完成微结构双向不光滑构造，并在纳米二氧化硅自组装体与基材中间引进PDMS衔接层，制取出无干固开裂的PDMS/纳米二氧化硅成键超疏水镀层。水珠与超疏水镀层的静态数据表面张力均值为162°，表面张力落后数值2.1°，具备较好的超疏水性及耐腐蚀性[24]。
此外，选用空气电弧放电法将废弃硅胶转换为复合型微米和纳米硅胶颗粒的填充料，制取出超疏水硅胶镀层，镀层具备较好的自洁净性和耐溶剂腐蚀能[38,39]。参考文献[40]进一步选用挪动喷漆法操纵喷漆标准气压和喷漆间距，调整镀层表层和里面的有机硅材料和微纳米技术硅胶填充料的构造遍布，制取出微纳米技术填充料梯度方向遍布的耐磨损超疏水镀层，其表层疏水性随喷漆间距提升而提升，镀层具备较好的机械设备耐磨性。
2.1.2 有机氟高聚物超疏水镀层的重结晶及特性
含氟量建筑涂料关键有聚偏氟乙烯高聚物（PVDF）、聚四氟乙烯高聚物（PTFE）、全氟高聚物与水溶性化含氟量高聚物。因为环境保护规定，水溶性化含氟量高聚物（如有机氟保湿乳液、有机氟分散化体）变成探究网络热点。
参考文献[35]选用堆积法，以PVDF为原材料，用较高能氧低温等离子对它进行负电子使PVDF具备活力官能团，获得超疏水PVDF塑料薄膜，表层表面张力为156.6°，翻转角仅为4°，具备较好的超疏水性和有机化学可靠性。
参考文献[37]选用等离子离子注入技术性，运用PTFE对聚丙烯酸膜开展解决，根据调整加工工艺标准等使其表层造成一定的外表粗糙度，所制取超疏水表层表面张力达到172°。参考文献[41]以PTFE/聚苯醚为原材料，选用静电喷涂法制取了超疏水镀层，发觉PTFE成分为4%时，建筑涂料的静态数据表面张力达158°，添加纳米二氧化硅后镀层的静态数据表面张力进一步提升，做到164°，具备较好的超疏水性，与此同时镀层与底材的粘合力也取得了提升。
参考文献[33]将二甲苯有机溶剂提温后添加单个和引发剂，反映获得含氟量丙烯酸乳液高聚物，添加气相二氧化硅制取超疏水镀层。研究发现，含氟量环氧树脂的疏水性能伴随着含氟量单个使用量的提高而提升，当含氟量单个的使用量为5%，纳米二氧化硅与氟改性材料丙烯酸乳液占比为1∶1时，获得的镀层与水的静态数据表面张力可达165°，镀层可减少夹层玻璃与冰的粘合力近80%，并有优良的自清理特性。
表2表明了含氟量单个使用量对表面张力的危害。因为C-F键非常短且键能很高，含氟量丙烯酸乳液中的全氟官能团坐落于高聚物的主链上，在涂膜全过程中，全氟甲基聚集到高聚物与气体的页面，对碳链及內部分子结构产生维护。除此之外，氟原子的半径比氢原子略大，但比别的分子的的半径小，因而可以把碳碳碳链包起来，产生长久的抗水溶性，使表面张力扩大。
表2 含氟量单个成分对表面张力的危害
2.1.3 乙烷、烷烃化学物质超疏水镀层的重结晶及特性
乙烷和烷烃具备低表面、优良的冲击韧性与电绝缘性能等特性，其分子结构链中没有亲水性官能团，且具备一定的晶形，因而有着较好的疏水性。
参考文献[42]以聚丙稀（PP）为原材料，将二甲苯做为有机溶剂，甲基乙基酮、环己酮、丙酮为非有机溶剂，运用相层析分离，在不一样的栽培基质上根据真空泵加温制取出疑胶状多孔结构PP超疏水表层，表层的表面张力可做到160°。
参考文献[43]选用相似的方式 制取了低密度聚乙烯（LDPE）超疏水表层。根据增加LDPE的结晶体時间和提升其形核速度制取了表面张力和翻转角各自为173.0°±2.5°和1.9°的LDPE超疏水表层。
参考文献[44]将LDPE、PS、HDPE和PP等多种多样高聚物以不一样型号规格打磨砂纸为模版，选用较为柔和的吸塑成形开展拷贝，图3为烷烃化学物质以不一样型号规格打磨砂纸为模版制取亲水性表层触碰角的比较結果。LDPE、PS、HDPE和PP等高聚物表层的静态数据表面张力各自为（95±3）°、（98±2）°、（100±2）°和（103±2）°，打磨砂纸拷贝表层的表面张力随外表粗糙度的增加而提升，当打磨砂纸耐磨材料粒度为7～5mm和5～3.5mm时，表面张力可超出150°，呈超疏水性。
图3 不一样打磨砂纸模版对烷烃化学物质表层表面张力的危害
参考文献[48]根据磁控溅射表层的镀膜、苛化与甲基装饰，制取了纳米超疏水表层。表3为甲基装饰对表层疏水性的危害。含-CH2与-CH3低界面张力官能团的长链乙烷的出现促使膜层具备较低的表面，相互配合一定的不光滑构造使表层具备超疏水特点，其静态数据表面张力为165.6°，翻转角低于1°。该表层原材料可以明显减缓结冻，在-5℃的自然环境中到大雨淞覆冰90min后，表层依然有70.4%的总面积维持无覆冰情况。
表3 甲基表层装饰对膜层疏水性能的危害
2.2 超疏水镀层的基础特性
电力线路长期性运作于高电压、强静电场、酸雨的危害等严苛自然环境中，规定超疏水绝缘涂料具备基本上绝缘特性与冲击韧性，并可以始终保持亲水性特点。
2.2.1 超疏水镀层的基本上绝缘特性
超疏水镀层具备二元微结构复合型不光滑构造，促使造成表面电导电流量的电子器件在镀层表层的具体健身运动途径提高，并且在同样自然环境中，超疏水表层具备低润滑性，其吸咐的含水量远小于一般表层吸咐的水份，镀层绝大多数仍处在干躁情况，这有益于体积电阻率的提升[24]。图4为超疏水镀层、RTV硅胶镀层与夹层玻璃的体积电阻率。
三种试品的体积电阻率都随工作电压的增加而减少，超疏水镀层的体积电阻率自始至终超过别的二种试品的体积电阻率，合乎电气设备外绝缘层对体积电阻率的规定。
图4 不一样直流电压下三种表层的电阻
镀层的干闪与湿电闪压可以体现其绝缘层水准。表4列举了超疏水镀层、RTV硅胶镀层和无镀层的片式FC-100/146玻璃绝缘子的干闪与湿电闪压。涂敷超疏水镀层和RTV镀层的片式复合绝缘子的干电闪压均稍高于无镀层的片式复合绝缘子的干电闪压；针对湿电闪压，超疏水镀层明显高过玻璃绝缘子，可以高效提升复合绝缘子的湿电闪压，因而超疏水镀层具备良好的绝缘特性。
表4 不一样镀层片式FC-100/146玻璃绝缘子干/湿电闪压
2.2.2 超疏水镀层的有机化学可靠性
超疏水表层带有的氮氧化合物-CH2-或-CH3-官能团、碳氟化合物-CF2-或-CF3-官能团等可以把碳链及內部分子结构包起来而产生维护，具备较好的有机化学可靠性。与此同时，当酸碱性或偏碱出液撞到超疏水镀层时，出液能迅速摆脱表层，与表层的触碰的时间较短，因此能在一定水平上减缓浸蚀。
殊不知，现阶段的科学研究结果显示，疏水化解决的表层持续性能不太好，这是由于疏液剂分子结构主要是以物理学吸咐存有于塑料薄膜表层，无法产生离子键合，伴随着時间的变化，自然环境中的灰尘及其静电感应的功效使疏液剂分子结构逐渐解析，导致疏水性能减少。当疏水性能衰退到一定水平后，亲水性官能团异构与表层产生吸附平衡，疏水性能保持稳定[49]。
参考文献[34]选用离子注入法在吸水性光伏材料上制取出超疏水表层，该办法不用低表面成分装饰，超疏水表层由顶端凹痕的硅纳米线和底端μm柱构造组成，可以始终保持疏水性能。
参考文献[50]以有机化学氯硅烷装饰的纳米二氧化硅为填充料，选用水解反应法制取出耐溶剂腐蚀性的超疏水镀层。表5列举了超疏水表层泡浸在不一样化学药品中的翻转角，数据显示，在弱酸性及有机溶液自然环境中，超疏水表层的翻转角转变并不大，均低于10°，具备一定的耐溶剂腐蚀。
表5 超疏水表层在不一样有机化学自然环境中的翻转角
参考文献[24]在纳米二氧化硅自组装体与基材中间引进PDMS衔接层，PDMS具备很强的表层趋附力而渗入金纳米颗粒拼装体中间，添充金纳米颗粒拼装体因为干固收拢而发生的室内空间，进而避免超疏水镀层的干固开裂，提升超疏水镀层的強度和可靠性。在房间内储存5个月的环节中，超疏水表层静态数据表面张力持续保持在150°以上，表明超疏水镀层具备较好的亲水性可靠性。
与此同时，对镀层开展强酸强碱耐受力试验发觉，水珠pH值由1转变到14的环节中，表层表面张力自始至终超过150°，翻转角维持较小标值，该超疏水表层具备耐强氧化剂性。这也是因为酸碱性或弱碱的水珠与PDMS超疏水镀层触碰时，最先触碰的是PDMS分子结构，其链上的Si-O-Si键被周边的-CH3官能团所维护，使PDMS分子结构不容易被酸碱性或碱性物质浸蚀，因而可以使超疏水镀层在弱酸性和偏碱情况下仍然保持稳定的超疏水特点。
2.2.3 超疏水镀层的物理性能
很多超疏水表层物理性能较弱，关键归功于两层面：最先，超疏水界面上的微、纳米技术不光滑构造通常较为敏感，非常容易因冲击性、磨擦等机械设备功效而毁坏，减少其外表粗糙度，进而变弱了表层的疏水性能；次之，表层损坏到时候导致低表面成分的耗损，表层有机化学构成的更改将造成疏水性能降低[51]。
参考文献[52]表明，具备微结构二元结构的超疏水表层耐磨性好些于单纯性由纳米技术或μm构造构成的超疏水表层。表6列举了不一样超疏水表层的损坏状况。微结构二元复合结构在损坏全过程中，μm构造顶部的纳米技术构造受损坏被毁坏，而下一层未受损坏的纳米技术构造使表层仍然维持超疏水性，翻转角略有所增加，但远低于单纯性纳米技术或μm结构特征的超疏水表层。
表6 几类超疏水表层的损坏实验
参考文献[53]选用逐层自组装法，将双层聚电解质溶液粘接剂、二氧化硅颗粒物、氟氯硅烷分层次喷漆在夹层玻璃底材表层，最后产生了超疏水表层。各自选用原子力显微镜结构力学磨擦和打磨砂纸磨擦的方式检测镀层的亲水性可靠性，通过10mN的外部经济限度损坏和10mN的宏观经济机械设备损坏后，仍无法在超疏水镀层表层观查到损坏的印痕，镀层再次保持稳定的超疏水特性。硬质的二氧化硅颗粒物和各固层的静电引力具有了提升镀层机械设备耐磨性的实际效果。
参考文献[54]以纳米二氧化硅颗粒为填充料、环氧树脂胶为黏合剂，选用静电喷涂法制取出表层具备微结构不光滑构造的耐磨损超疏水镀层。选用漆层划格实验对超疏水镀层的粘合力开展检测，结果显示划格后镀层表层未发生掉下来状况。超疏水镀层表层包囊的环氧树脂胶具备一定的延展性，在损坏全过程中以缩小形变的方法避免了表层毁坏的产生，且损坏完毕后变形的弹性体材料多孔结构修复原先的表层构造，促使超疏水镀层具备良好的物理性能。
因而，现阶段提升超疏水镀层物理性能的方式具体有三种：一是搭建二元微结构不光滑构造，从微纳复合结构的可靠性完成高效超疏水实际效果；二是使用具备优良物理性能的原材料，提高超疏水镀层的机械设备耐磨性；三是采用减磨耐磨损的弹力原材料，提升超疏水原材料的抗磨性。
3 超疏水镀层在电气设备行业的运用
因为超疏水表层具备独特的湿润特点，使其在供电系统防露、耐腐蚀、髙压电器设备防冰闪、耐污闪等很多层面具备潜在性应用前景。
3.1 超疏水镀层的防冰运用
将超疏水建筑涂料擦抹输配电输电线、复合绝缘子等表层，尽管不可以彻底杜绝冰的产生，可是可以减少风雪在镀层表层的粘合力，做到防覆冰的目地[55]。超疏水镀层的表面张力越大、翻转角越小，过冷却循环水结冻時间越长，覆冰粘合抗压强度越低，防覆冰实际效果越显著[12]。
过制冷水珠捕获率与覆冰粘合抗压强度是表现超疏水表层覆冰特点的两种关键参数。参考文献[56]对超疏水镀层覆冰全过程赢过制冷水珠捕获率开展了科学研究。图5为超疏水镀层的过制冷水珠捕获率随覆冰時间的变化趋势。可以看得出，超疏水表层的过冷却循环水捕获率自始至终低于RTV和无镀层玻璃，且随覆冰時间呈“迟缓扩大—迅速扩大—保持稳定”的上升发展趋势，表明伴随着覆冰時间的增加，超疏水镀层的防冰实际效果会减少。
这也是因为覆冰前期过制冷水珠可以快速滚离表层，但随時间增加，超疏水镀层上生长发育的冰滴会黏附翻转的过制冷水珠，过制冷产生的受力如下图6a所显示，水珠在超疏水镀层表层遭受冰滴黏附力Fw、超疏水镀层的排斥力Fs和本身重能力平行面于超疏水镀层从表面上的份量gs的相同功效，因为Fw和Fs的方位与过制冷产生的翻转发展趋势反过来，gs与过制冷产生的翻转发展趋势同样，过制冷水珠务必达到gs＞Fw Fs才可以滚离超疏水表层，造成过制冷水珠捕获率展现较急剧的升高。
伴随着冰滴的增加，过制冷水珠在超疏水表层的承受力如下图6b所显示，过制冷水珠遭受上边冰滴的诱惑力Fw1与下边冰滴的吸引力Fw2功效，Fw1与过制冷产生的翻转发展趋势反过来，Fw2和gs与过制冷产生的翻转发展趋势同样，过制冷水珠相对性便于顺着冰滴表层往下健身运动，进而消弱超疏水表层的过制冷水珠捕获率的上升发展趋势。
图5 三种样品覆冰延迟时间与过制冷水珠捕获率关联
图6 不一样覆冰过程的过制冷水珠受力
超疏水镀层的覆冰粘合抗压强度随疏水性的增加而慢慢减少。表7比照了三种表层的覆冰粘合抗压强度[24]，超疏水镀层的覆冰竖直粘合抗压强度和剪截粘合抗压强度最少，这是由于一方面超疏水镀层的低表面减少了冰与镀层的相互作用力，另一方面，镀层的不光滑构造在冰和镀层间引进气体，减少冰对涂膜的粘合力，见表8，镀层超疏水性的提升可以大幅度降低冰对涂膜的粘合力[33]，进而具备防覆冰特点。
表7 三种表层覆冰粘合抗压强度
表8 镀层表层疏水性对冰的粘合力的危害
雨淞标准下复合绝缘子覆冰是伤害更为明显的状况，非常容易导致复合绝缘子短路故障[57]。根据人力气侯试验室覆冰试验对雨淞标准下超疏水镀层防覆冰特性的研究发现，超疏水镀层在覆冰前期可以阻拦持续收缩水的产生，合理降低覆冰总面积和覆冰净重，具备较好的减缓覆冰的功效，且复合绝缘子偏斜视角越大减缓覆冰的实际效果越显著[55]。
表9[58]列举了三种玻璃绝缘子的冰电闪压，因为超疏水镀层未产生持续的收缩水，沒有平稳的充放电途径，且不容易产生冰棱中继，故可以提升复合绝缘子的冰电闪压。

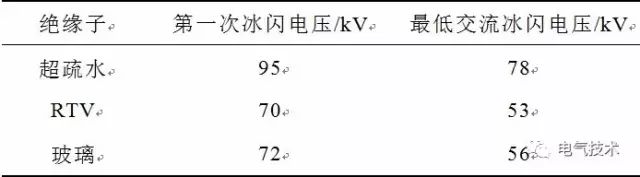

表9 玻璃绝缘子覆冰短路故障工作电压[58]
为科学研究自然条件下超疏水镀层的防冰实际效果，在湖南雪峰山对超疏水玻璃绝缘子开展当然覆冰全过程科学研究[24]。研究发现，覆冰前期，全部超疏水夹层玻璃悬式绝缘子上几乎沒有覆冰，雾水未在超疏水复合绝缘子表层产生收缩水，超疏水复合绝缘子的伞群迎雨面只黏附少量人眼可以看到的球体状水珠。
覆冰逐渐18h后，超疏水夹层玻璃悬式绝缘子和无镀层夹层玻璃悬式绝缘子上的覆冰外貌如下图7所显示，超疏水夹层玻璃悬式绝缘子表层雨淞覆冰再次呈公司分立情况，复合绝缘子表层存有大量球形冰滴，未产生持续冰膜，而且表层上的冰面在风速的作用下非常容易脱落。而无镀层玻璃绝缘子表层彻底被冰面遮盖，如下图7b，复合绝缘子表层产生雨淞后，因为风的出现及其空气相对湿度大的缘故，造成雨淞表层产生雾凇，覆冰全透明并且坚固。除此之外，在化冰全过程中，超疏水玻璃绝缘子上的覆冰呈小块掉下来，脱冰后裸
图7 覆冰逐渐18h后不一样悬式绝缘子的覆冰外型
外露的超疏水伞群表层维持干躁，化冰水在超疏水伞群表层呈球体状，仍然维持超疏水特点。而无镀层玻璃绝缘子上的覆冰仍然坚固，无一切掉下来征兆。超疏水玻璃绝缘子可以避免表层在化冰全过程中产生持续性导电性收缩水，与此同时减少超疏水玻璃绝缘子A字裙间的中继水平，使超疏水玻璃绝缘子在化冰全过程中维持较高的化冰短路故障工作电压。
3.2 超疏水镀层的耐污应用研究
电力线路产生污浊短路故障务必达到工作电压功效、面积污和表层潮湿三个必备条件。现阶段的研究表明，超疏水表层具备较好的耐污特性，一方面，镀层的超疏水性可减少复合绝缘子表层的湿润水平，保存充足的干带地区，促使复合绝缘子表层的部分电孤无法往前发展趋势；另一方面，超疏水表层的水珠滚下来或去露全过程还有机会带去复合绝缘子表层的污浊物，提升复合绝缘子表层的洁净度。因而，超疏水镀层在提升复合绝缘子闪络工作电压层面拥有不可估量的运用发展潜力。
超疏水表层的微出液合拼自跳跃状况如下图8[61]所显示，此状况有利于镀层超低温下抗精华露。出液在自发性合拼跳跃全过程中，高表面的微出液合拼时，微出液将高表面转换为合拼后出液的机械能，摆脱其与镀层中间的黏附力和重能力，自发性弹离超疏水镀层表层[59]。相对性于超疏水表层的纳米技术构造，微纳米技术复合结构构成的超疏水表层的出液结合自反跳数、表
图8 超疏水表层出液跳跃个人行为
面出液直徑均逐步提高，表层出液普及率降低。参考文献[60]根据分子结构模拟法科学研究了超疏水表层的纳米技术出液自跳跃个人行为，结果显示，出液在纳米技术尺寸下仍维持结合自跳跃个人行为，出液跳跃效率与出液直徑呈反比例，这是由于纳米技术出液比表面十分大，结合时比表面转换的机械能也大。

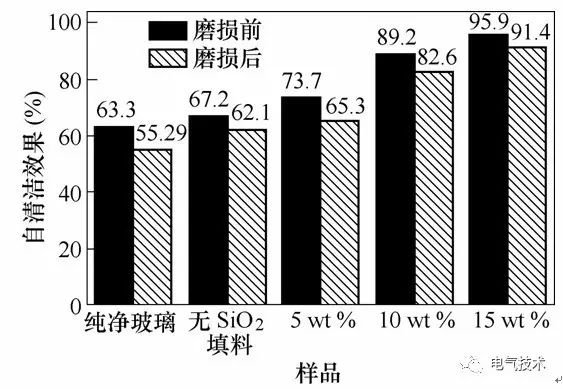

参考文献[62]运用沙土、碳黑等混和污染物质，科学研究了耐磨损超疏水镀层的自清理实际效果，如下图9和图10所显示。结果显示超疏水表层不但不易积污，并且可以运用滚下来的水雾消除表层沉积的浮尘，超疏水镀层的洁净实际效果贴近96%，耐污实际效果理想化。图9中，ⅰ～ⅴ表明疏水性能提高。
图9 镀层的自清理实际效果
图10 不一样试品自清理实际效果
参考文献[39]对超疏水表层水珠跳跃全过程开展了科学研究，如下图11a所显示。当出液落在超疏水表层后马上产生跳跃，并瓦解为主导出液和通讯卫星出液，主出液通过多次跳跃后离去超疏水表层，最后黏附在裸铜表层（斜线外地区），超疏水表层为干躁态，裸铜表层为湿润态。
与此同时，对铜电级表层超疏水镀层的自清理特性进行了科学研究，如下图11b所显示，出液每一次着陆在超疏水表层时都是会黏附一部分碳黑颗粒并摆脱超疏水表层，通过10渗水的清洗后，表层的绝大多数碳黑颗粒已被消除，完成了表层自清理，而裸铜表层仍有出液粘附，表明出液在超疏水表层的跳跃全过程具备除污实际效果。
图11 铜电级超疏水表层水珠
参考文献[63]对超疏水镀层在静电场下的水珠跳跃状况开展了科学研究。在法向交流电流赛场下，水珠最开始在超疏水表层沿水平方向小幅度震动，随時间提高，水珠在竖直角度上的跳跃间距慢慢扩大，且逐渐在超疏水表层沿水平方向跳跃，最后水珠在持续跳跃后完全摆脱超疏水表层；而不通电状况下超疏水表层的水珠在超疏水表层沿水平方向的健身运动间距不大，持续跳跃后水珠最后又下降到超疏水表层。
静电场下的水珠不但跳跃工作频率大幅度升高，并且具备比较大水准跳跃速率，使其便于摆脱超疏水表层，因而超疏水表层的水珠普及率无显著扩大，具备较好的去露实际效果。参考文献[64]研究表明，静电场中的水珠会造成周边静电场失真，水珠与气体接触面积处的磁场强度明显提高并造成轻度的电弧放电，促使静电场中的水珠累积净电荷，在另加静电力的效果下其水平方向上的速率快速提升，并沿平行面于电场方向摆脱超疏水表层。
与此同时，超疏水表层的微结构构造以及低表面可以减少水珠与表层的粘合力，也促进水珠非常容易摆脱超疏水表层。除此之外，对法向静电场下超疏水表层的自清理特性研究发现，在静电力的推动下，出液在活动中可以黏附污浊颗粒物并带上污浊摆脱超疏水表层，留有整洁的轨迹，表明电气设备运作环节中超疏水表层耐污的可行性分析。
根据人力积污实验对静电场下超疏水表层的耐污特性开展科学研究，图12所显示为超疏水镀层、RTV镀层及无镀层玻璃绝缘子的表层污浊堆积情况。超疏水镀层表层的水珠在重能力和沿面静电场的多重功能下滑掉复合绝缘子表层，带去绝大多数积污全过程中吸咐在复合绝缘子表层的盐、灰等污浊物，积污完毕后可以发觉其表层残余有绝大多数稀少遍布的小雨滴和一小部分干躁盐灰粉末状；RTV镀层表层具备较好的憎水，因为A字裙边沿倾斜度较陡，水珠非常容易滚下来带去表层污浊物，但钢帽处倾斜度比较轻缓，这里水珠无法滚下来；无镀层玻璃绝缘子表层受其吸水性危害，积污全过程中基本上沒有显著的水珠滚下来状况，地基沉降在钢化玻璃表层的盐灰绝大多数滞留在复合绝缘子表层，干躁后表层展现块状不规律的污斑，洁净度最烂。由此可见超疏水与RTV镀层都是有一定的耐污实际效果。
搜集三种表层的污浊合称重，其盐密和灰密值见表10，超疏水表层堆积的盐密、灰密值均低于RTV和裸玻璃绝缘子表层，超疏水镀层的超疏水性促使污浊便于滑掉超疏水表层，可合理阻拦污浊在复合绝缘子表层的堆积。
图12 复合绝缘子表层污浊堆积情况
表10 复合绝缘子表层粘附盐密、灰密值
积污后超疏水、RTV、裸玻璃绝缘子的闪络工作电压见表11。超疏水、RTV复合绝缘子的闪络工作电压远远高于无镀层夹层玻璃悬式绝缘子的闪络工作电压，且超疏水悬式绝缘子的闪络工作电压为三者最大，做到30.8kV，为RTV复合绝缘子闪络工作电压的1.42倍，裸玻璃绝缘子闪络工作电压的2.97倍，具备较好的耐污闪特性。这也是因为超疏水表层出色的疏水性能一方面明显减少了复合绝缘子表层的污浊堆积，另一方面使水珠仅能在复合绝缘子表层稀少遍布，保存了充足的干带地区，促使复合绝缘子表层的部分电孤无法往前发展趋势，进而达到了复合绝缘子闪络工作电压的提升。研究表明，超疏水复合绝缘子的闪络工作电压随污浊水平加剧而逐步减少。
表11 积污复合绝缘子（LXP-70）的闪络工作电压
3.3 超疏水镀层的耐腐蚀应用研究
涂敷超疏水镀层可以阻隔表层与腐蚀性物质的直接接触，合理避免输电线和复合绝缘子的空气氧化，从而具有耐腐蚀的目地[65]。
电流强度减少和浸蚀电位差正移意味着试品具备良好的抗腐蚀性能。参考文献[66]根据旋涂法制取了表面张力为163°的超疏水镀层，其腐蚀电流相对密度减少约3个量级，表明腐蚀正离子难以与底材产生光电催化功效，这类超疏水性镀层对底材具有较好的保护功效。
参考文献[67]根据次氯酸钠溶液的强氧化性在金属铝表层制取获得三氧化二铝微纳米技术构造，再进一步选用十六甲基三叔丁基氯硅烷开展表层疏水化解决得到超疏水表层，图13[67]表明了超疏水表层的动电位差电极化趋势图以及相匹配的浸蚀电位差和腐蚀电流相对密度。
从图内得知，针对未通过疏水化解决的金属铝和次氯酸钠溶液空气氧化的金属铝（品质百分比为3.0%，解决時间15min）二种试品，腐蚀电流相对密度各自为1 364.5nA/cm2和1 173.2nA/cm2，浸蚀电位差各自为-1 207.6mV和-1 128.2mV，二者差距并不大。但对试品开展疏水化解决以后得到的纳米纤维试品的电流强度减少至294.7nA/cm2，浸蚀电位差正方向挪动至-795.8mV，三氧化二铝超疏水试品具备不错的耐腐蚀特性。超疏水试品抗腐蚀基本原理取决于：试品的超疏水表层在固液位中间引进一层空气，因为这层空气的存有阻拦了腐化物质（如Cl-，O2等）与基材表层的直接接触，进而做到抗腐蚀的实际效果[68,69]。
图13 不一样试品的动电位差电极化趋势图以及相匹配的浸蚀电位差和腐蚀电流相对密度
4 结果
文中具体描述了由有机氟、有机硅材料、乙烷及烷烃化学物质三类建筑涂料制取的超疏水镀层的基础特性以及防覆冰、耐污特性，主要讲解了超疏水镀层在电气设备行业的运用研究现状。超疏水绝缘层镀层虽不可以彻底避免覆冰的产生，但可以合理减少镀层表层的粘合力，在一定水平上做到防覆冰与耐污的目地。
现阶段超疏水镀层的制取工艺多种多样，尽管制取出很多功能良好的超疏水表层，可是仍欠缺成本低、迅速地在大规模、繁杂样子底材上制取高效、耐磨损超疏水镀层的方式，这促使这类表层在具体运用中受限制。
伴随着覆冰時间的增加，超疏水表层因多孔结构空隙中产生冷疑而缺失一定的疏水性，防冰实际效果变弱，因而，根据搭建规格更小的纳米技术多孔结构或具备自身修护功能的超疏水镀层，对表层开展优化，进而得到特性长久出色的超疏水表层是当今科学研究的一大网络热点。
除此之外，现阶段对超疏水镀层在能源行业的应用研究关键聚集在防覆冰层面，对超疏水镀层的耐污特性科学研究较少，因而，超疏水表层的耐污原理等尚需深入分析。
该文章内容致力于散播新技术应用新闻资讯，很有可能有转截/引入之状况，若有侵权行为请联络删掉。
