超疏水、自清理氟化氢高纯石墨改性材料不锈钢网的油水分离器科学研究
（应用化学协同我国重点实验室，南开大学化工学院应用化学研究室，天津膜科学合理与海水淡化技术重点实验室， 天津市 300072）
DOI：10.11949/0438-1157.20200864
摘 要 选用环氧树脂胶和氟化氢高纯石墨（FG）纳米技术片对200目（75 μm）、300目（50 μm）和400目（37.5 μm）不锈钢网开展表层装饰改性材料，制取出具备超疏水、自清理特性的氟化氢高纯石墨改性材料钢丝网。正己烷-水、二氯甲烷-水、正癸烷-水、间二甲苯-水及柴油机-水混合物质可在本身重能力下快速根据氟化氢高纯石墨改性材料钢丝网完成分离出来，且分离出来高效率均在99.89%以上。与此同时，氟化氢高纯石墨改性材料不锈钢网还具备较好的多次重复使用特性和机械设备耐用性能，在循环系统应用100次及其外力下损坏100次能，仍保持稳定的超疏水特性。
关键字 膜；表层；氟化氢高纯石墨；超疏水；油水分离器；可靠性
伴随着人类社会和资金的发展趋势，工业生产含油量工业废水和经常出现的渗油安全事故产生的残油污水环境污染严重威胁了生态环境保护和人们身心健康[1-3]。因而，急需解决可以合理从水里分离出来油和物质的原材料。传统式的水和油混合物质的分离出来方式有浮选药剂[4-5]、电凝器[6-7]、生物体解决[8-9]、吸咐[10-11]和重能力分离出来[12]。殊不知，这种分离出来方式存有着成本增加、分离出来高效率低、实际操作标准严苛等缺陷，比较严重受限了两者的运用[13]。膜分离设备因为其实际操作简单、高效率、环保节能、平稳等优势，广泛运用于油水分离器全过程。在这样的情况下，超湿润表层的结构是完成合理油水分离器的至关重要问题[14-18]。
受大自然外来物种菏叶、水飞蝇等的启迪，纳米颗粒和高聚物改性材料的纳米纤维膜可以完成高效率的油水分离器全过程[19]。仔细观察以上成分的外部经济构造发觉，超疏水表层是由分层次的不光滑表层和低表面的成分构成[20]。现阶段，超疏水膜的制取方式有模版法[21-22]、离子注入法[23-24]、气相色谱堆积法[25-26]、胶体溶液-疑胶法[27]、旋涂法[28-29]、浸涂法[30-31]等。通常，纳米碳管、氧化石墨烯、聚二甲基硅氧烷、1H, 1H, 1H, 2H-全氟癸基三乙氧基氯硅烷等用以超疏水膜的制取[32-34]。在长时间应用中，环境污染和损坏等问题是危害超疏水油水分离器膜特性的两个至关重要的问题[35]。为处理以上问题，Bu等[36]制取了牢固的超疏水性三聚氰胺-室内甲醛海棉和纺织物，可以完成高效率油水分离器，且具备较好的抗有机化学腐蚀，耐磨性能和耐碱性污染。Xiong等[37]仿真模拟聚扰土壤层的绿色植物根处个人行为制取了根据聚偏氟乙烯膜的牢固超疏水表层，可以承受非常高的物理性毁坏及其强烈的化学腐蚀且可以完成水和油混合物质的持续分离出来。
伴随着超疏水表层科学研究的飞速发展，含氟化合物中的C—F官能团被发觉可以授予原材料非常低的表面和稳定性的超疏水特性，因此造成学者的普遍关心[30]。氟化氢高纯石墨是具备含氟量官能团的片状状构造的高纯石墨基化学物质，拥有极低表面，价格低，小量涂敷就可以使原材料表层具备超疏水性的优点[38-40]，因此被运用于超疏水表层改性材料。He等[39]根据动态性干固技术性将聚丙稀/聚二甲基硅氧烷/氟化氢高纯石墨共混，制取了超疏水复合材质。Li等[40]选用一步涂敷法制取根据聚氟蜡/氟化氢高纯石墨复合材质的超疏水针织物，并发觉其具备自己变好作用，可以快速且多次修复超疏水特性。
文中选用浸涂法制取了一种具备超疏水特性的氟化氢高纯石墨改性材料不锈钢网，在应用浸涂法改性材料的环节中，片片层氟化氢高纯石墨纳米复合材料混乱地排序在板材表层，扩大板材表层的表面粗糙度；与此同时，氟化氢高纯石墨可以授予板材较低的表面。在不光滑的表层外貌和较低的表面协同效应下，改性材料板材表层展现出优良的疏水性能。除此之外，还研究了改性材料钢丝网的油水分离器特性、自清理特性、循环系统性能指标、机械设备耐用性能等，并对氟化氢高纯石墨改性材料钢丝网开展了一系列表现。
氟化氢高纯石墨，南京市先丰纳米原材料贸易有限公司给予，氟成分：50%~60%(品质)。甲苯，天津春江化工技术有限责任公司给予。工业乙醇，利安隆博华药业有机化学有限责任公司给予。环氧树脂胶和环氧固化剂，南通市星空复合材料有限责任公司给予。柴油机，中国石油化工集团有限责任公司给予。试验室自来水为去离子水。
试验选用浸涂法制取氟化氢高纯石墨改性材料不锈钢网。将不锈钢网先后用甲苯、工业乙醇及去离子水清理，干躁储备用；配置10%(品质)的环氧树脂胶-环氧固化剂甲苯饱和溶液，将钢丝网泡浸并震荡30 min；配置0.1%(品质)的氟化氢高纯石墨-乙酸乙酯分散化液；将钢丝网取下放进在其中再次震荡1 h；最终将钢丝网置放于40℃的真空干燥箱中干躁12 h，获得氟化氢高纯石墨改性材料不锈钢网。
短视频电子光学接触角测量仪(OCA)，OCA15EC型，法国DatapHisics企业；傅里叶变换光谱分析仪(FTIR)，FTS-6000型，英国Bio-Rad公司；原子力显微镜(AFM)，AJ-Ⅲa型，上海市爱建纳米科技发展趋势有限责任公司；卡尔费休水分测定仪(SFY-102型)，深圳冠亚军技术性贸易有限公司；红外测油仪(OIL-9型)，青岛市聚创环保机器设备有限责任公司；磁力搅拌器(MS-M-S10型)，天津钧星瑞科有限责任公司；摇床(HAD-H6000型)，京市恒奥德仪表设备有限责任公司；场发送扫描仪透射电镜(FE-SEM)，Nova Nano430型，英国FEI企业；X射线衍射仪(XRD)，D/max-2500型，日本Rigaku企业；真空干燥箱(D32-6050MBE型)，星科仪表设备商贸有限公司。
选用试验室自做油水分离器设备，合理的检测膜总面积为8 cm2。检测油相的渗入通量时，将200 ml油相从设备上边持续倒向钢丝网表层，搜集渗入液的量杯置放在天平秤上，每过10 s纪录渗入液的品质转变。依照式(1)测算渗入通量：
|
 |
(1) |
式中，J为改性材料钢丝网的通量值，L/(m2·h)；m为Δt時间内搜集的渗入液的品质，kg；ρ为室内温度下成品油的相对密度，kg/L；A为设备的高效膜总面积，m2；Δt为2次取样的间隔时间，h。试验中相同钢丝网最少选择3张开展检测，最后結果为数据信息的均值。
采用卡尔费休水分测定仪(SFY-102型)测量渗入液中的水分含量。试验中，将80 ml待分离出来的水和油混合物质(容积比1∶1)倒向钢丝网表层。油水分离器高效率用渗入液中的油纯净度表明，依照式(2)测算：
|
 |
(2) |
式中，S为改性材料钢丝网的油水分离器高效率；m1为渗入液中水的质量，kg；m为渗入液的品质，kg。试验中相同钢丝网最少选择3张开展检测，取均值做为最后結果。

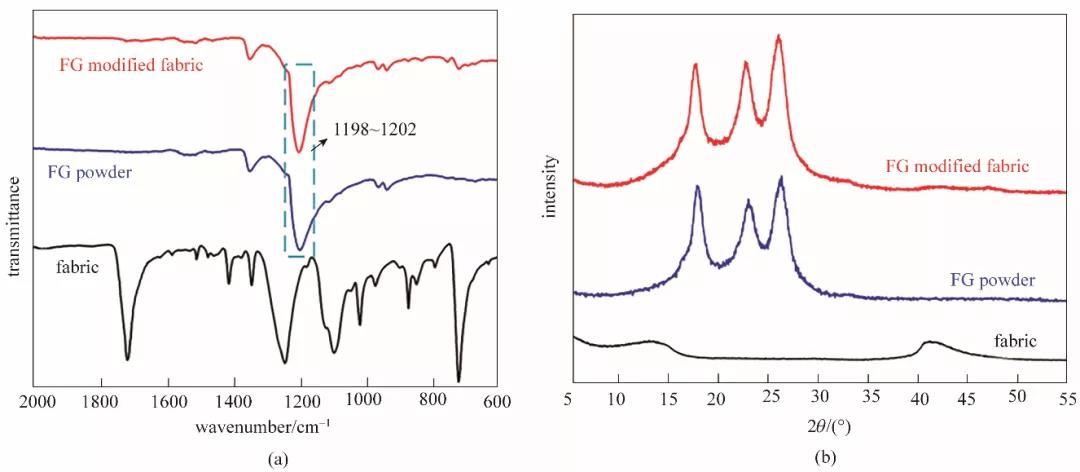

试验根据红外线和X射线衍射检测氟化氢高纯石墨改性材料无防布的表层有机化学构成及其分子结构转变。图1(a)为无防布、氟化氢高纯石墨、氟化氢高纯石墨改性材料无防布的红外谱图。可以看得出，氟化氢高纯石墨以及改性材料无防布均在1200 cm-1周边发生强C—F震动峰[39]，证实氟化氢高纯石墨取得成功负荷在水刺无纺布上。除此之外，氟化氢高纯石墨改性材料无防布的谱图基本上没发生无防布所具备红外线特点峰，这表明氟化氢高纯石墨在改性材料无防布上基本上做到彻底遮盖。图1(b)为无防布、氟化氢高纯石墨及其氟化氢高纯石墨改性材料无防布的XRD谱图。在其中，氟化氢高纯石墨在2θ=17.7°的特点透射峰相匹配于其结果的C—F离子键[41-42]，在2θ=23°和25.9°处的特点透射峰表明其与高纯石墨具备相近的分子结构[43]。除此之外，氟化氢高纯石墨改性材料无防布的XRD谱图基本上与氟化氢高纯石墨保持一致，沒有表明出无防布的特点透射峰，这表明改性材料无防布的表层基本上被氟化氢高纯石墨彻底遮盖。
图1 无防布、氟化氢高纯石墨、氟化氢高纯石墨改性材料无防布的红外光谱图(a)和XRD谱图(b)Fig.1 FTIR (a) and XRD (b) pattern of fabric, fluorinated graphite and FG modified fabric
根据扫描仪透射电镜(SEM)观察氟化氢高纯石墨改性材料钢丝网表层的外部经济外貌。原材料外表粗糙度是其具有超疏水特性的根本性原因之一[44]，即扩大原材料表层的表面粗糙度可以有效的提升原材料的疏水性能。

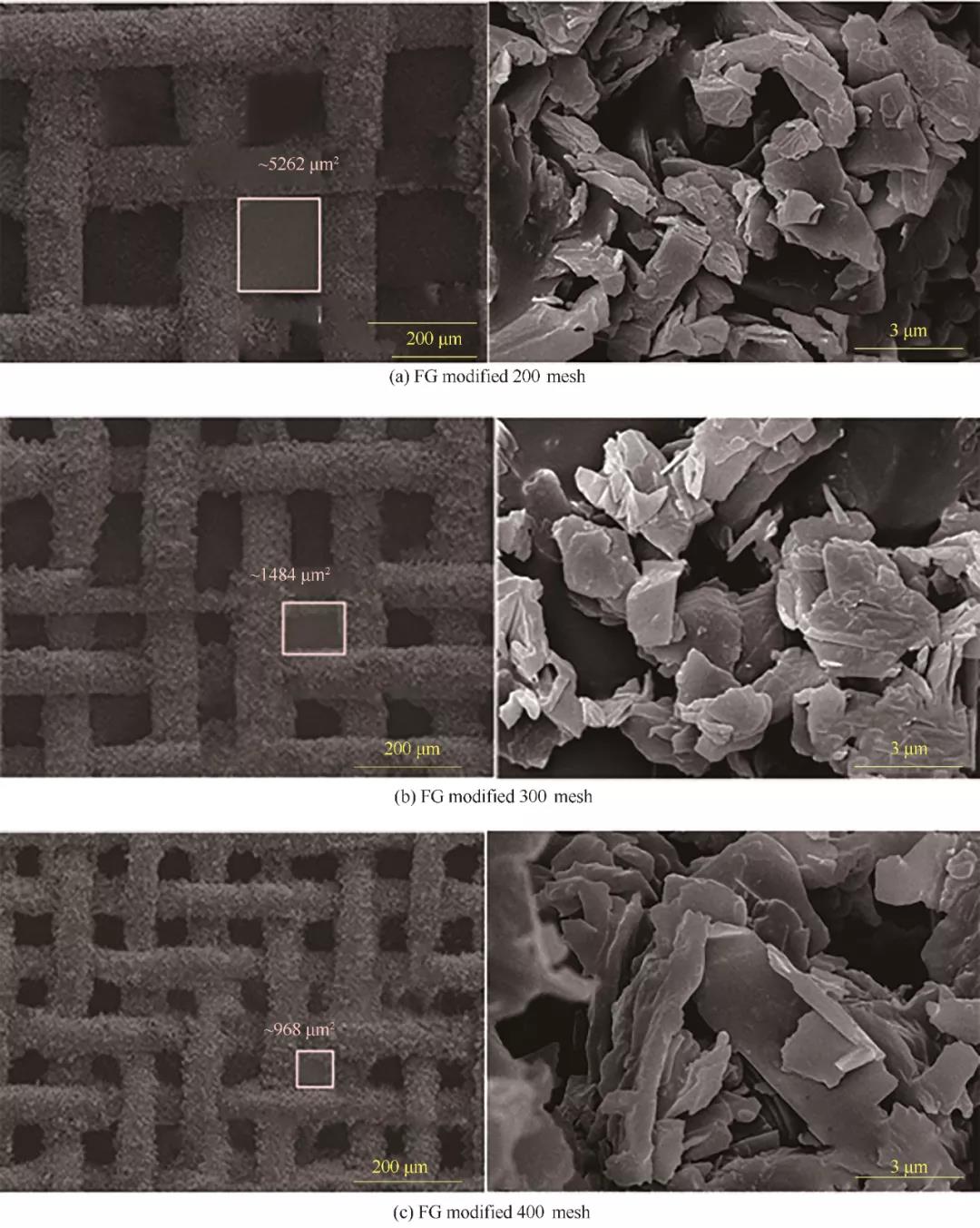

图2为200目(75 mm)、300目(50 mm)、400目(37.5 mm)氟化氢高纯石墨改性材料不锈钢网表层的外部经济外貌。在低变大倍率下可以显著观察到，改性材料后的不锈钢网表层看上去十分不光滑，网丝和网眼周边均遍布着μm结构特征的突起，这一状况确认了氟化氢高纯石墨粉末状在钢在网上的取得成功负荷。一样地，用Nano Measurer软件对氟化氢高纯石墨改性材料钢丝网的孔总面积开展检测，結果如表1所显示。从表格中可以看得出，伴随着氟化氢高纯石墨的引进，三种不一样筛网目数钢丝网的均值孔总面积均有一定的减少。从氟化氢高纯石墨改性材料不锈钢网的部分放大sEM图(图2下图)可以看得出，片片层的氟化氢高纯石墨在每个方位上混乱地层叠在不锈钢网表层。
图2 氟化氢高纯石墨改性材料不锈钢网的总体和部分变大的电镜相片
Fig.2 SEM images of the whole and part magnified fluorinated graphite modified stainless steel mesh
表1 氟化氢高纯石墨改性材料前后左右不锈钢网的孔总面积和界面张力Table 1 Average pore areas and surface tension of stainless steel meshes before and after FG modification

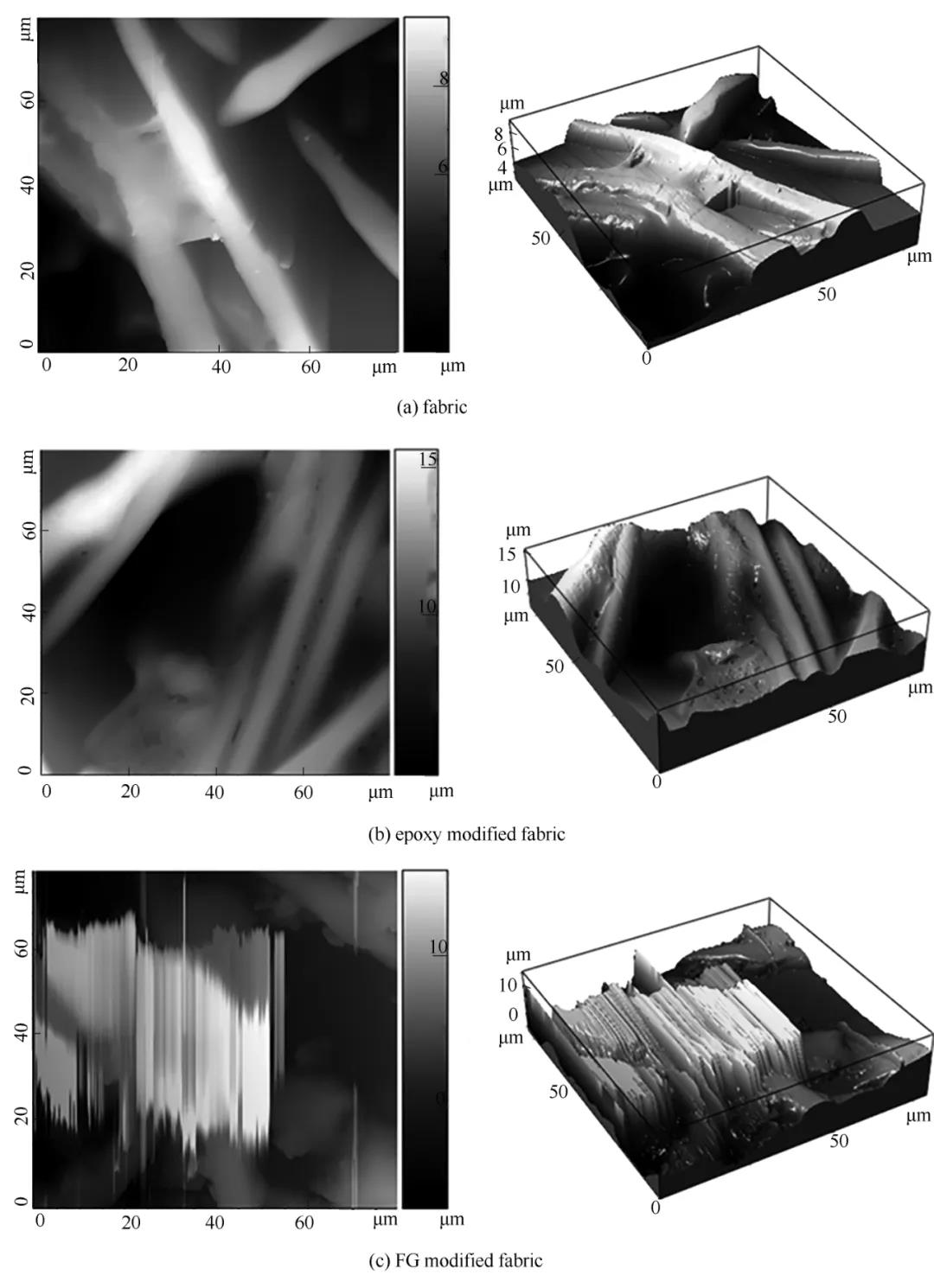

试验根据AFM对无防布、环氧树脂胶改性材料无防布及其氟化氢高纯石墨改性材料无防布的均值表面粗糙度(average roughness, Ra)及方均根表面粗糙度(root mean square roughness, Rms)开展检测。无防布[图3(a)]的表层相对性光洁，Ra数值1.4 μm，Rms数值1.7 μm。环氧树脂胶改性材料无防布[图3(b)]的外表粗糙度稍有扩大，Ra数值1.7 μm，Rms数值2.2 μm。氟化氢高纯石墨改性材料无防布[图3(c)]的外表粗糙度显著扩大，Ra检测值4.2 μm，Rms检测值5.0 μm，这表明片片层氟化氢高纯石墨的负荷大幅度提升了试品的外表粗糙度。
图3 不一样试品的AFM图
Fig.3 AFM images of different samples
试验检测了氟化氢高纯石墨微米片的疏水性能。检测时，先将盖玻片上粘帖一层双面胶带，随后铺洒一层薄的氟化氢高纯石墨粉末状，将2 μl的水珠竖直滴至氟化氢高纯石墨表层。检测数据显示，氟化氢高纯石墨对水的静态数据表面张力为150°，具有超疏水特性。从而可下结论，氟化氢高纯石墨改性材料不锈钢网表层的超疏水性是由氟化氢高纯石墨微米片自身的超疏水特性和氟化氢高纯石墨纳米涂层的表面粗糙度一同功效的結果。

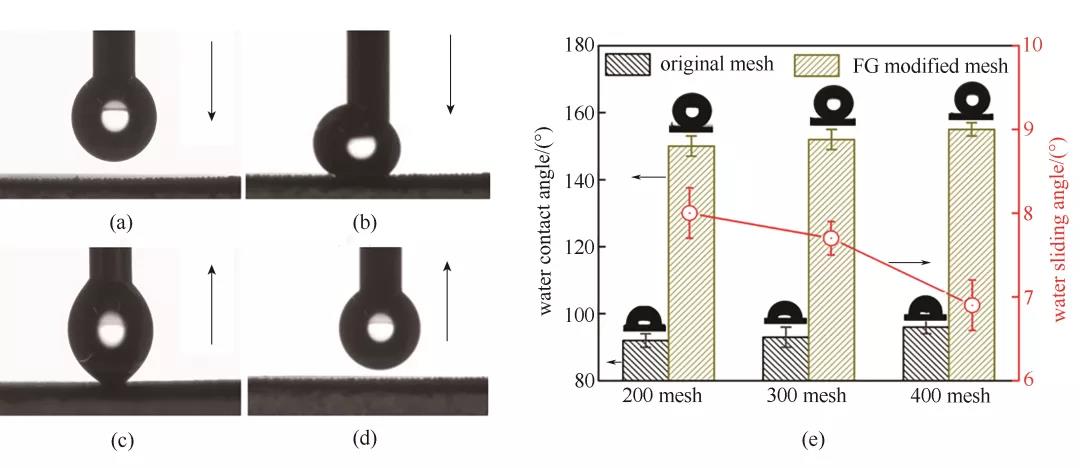

氟化氢高纯石墨改性材料不锈钢网对水的抗粘附功能测试如下图4(a)~(d)所显示。图4(a)为注射针针管上悬架着2 μl的水珠，接着使注射针下沉至水珠触碰到400目改性材料钢丝网表层，因为钢丝网的界面张力较低，水珠没法湿润其表层，再次下沉注射针，能够看见水珠因为遭受压挤而产生显著形变，如下图4(b)所显示。随后往上提到注射针，从图4(c)~(d)能够看见，在注射针移位的环节中，本来被压挤形变的水珠起先修复原状，而后被拉申拉长，最终彻底摆脱不锈钢网表层，且钢丝网表层沒有水珠残余，表明出氟化氢高纯石墨改性材料不锈钢网非常低的粘附。
图4 氟化氢高纯石墨改性材料不锈钢网对水的抗粘附特性试验[(a)~(d)]和氟化氢高纯石墨改性材料前后左右不锈钢网的静止水表面张力和改性材料钢丝网的翻转角(e)Fig.4 Water adhesive behavior of FG modified meshes[(a)—(d)], static water contact angles of stainless steel meshes before and after FG modification and water sliding angles of FG modified meshes with different mesh numbers (e)
不光滑的表层宏观构造和较低的界面张力可以授予原材料表层超疏水的特性。氟化氢高纯石墨纳米涂层改性材料前后左右，三种不一样筛网目数不锈钢网表层静态数据水表面张力的转变如下图4(e)所显示。从图内可以看得出，通过氟化氢高纯石墨纳米涂层改性材料后的不锈钢网表层静态数据水表面张力要远高于没经镀层改性材料的不锈钢网。改性材料后，200目、300目和400目地不锈钢网对水的静态数据表面张力各自由92°±2°、93°±3°和96°±2°提升到151°±3°、152°±3°和155°±2°，在其中对水的静态数据表面张力较大提升了59°，展现出超疏水特性，这表明氟化氢高纯石墨纳米涂层的负荷可以有效地提升不锈钢网的疏水性能。这一状况可以用Cassie基础理论表述，氟化氢高纯石墨混乱沉积在不锈钢网表层产生不光滑构造，进而捕获气体将水珠支撑点在钢在网上。从图4(e)中可以看得出，伴随着不锈钢网筛网目数的提升(直径减少)，钢丝网表层的静止水表面张力扩大，疏水性能提高，这一状况与参考文献报导結果一致[45]。翻转角检测数据显示，三种不一样筛网目数氟化氢高纯石墨改性材料不锈钢网的翻转角各自为8.0°±0.3°、7.7°±0.2°和6.9°±0.3°，均小于10°，这一結果进一步确认通过氟化氢高纯石墨改性材料后的不锈钢网表层具备较好的超疏水特性。
|
 |
(3) |
式中，为改性材料钢丝网的界面张力，mN/m；为液态的界面张力，mN/m；为液态在钢丝网表层的静态数据表面张力，(°)。
表1为200目、300目、400目不锈钢网经氟化氢高纯石墨改性材料前后左右的界面张力。结果显示，通过氟化氢高纯石墨纳米涂层改性材料后，三种筛网目数不锈钢网的界面张力各自为9.1、8.0和6.4 mN/m，均低于10 mN/m。在其中，300目不锈钢网界面张力的减幅较大，降低了41 mN/m。
油水分离器原材料在置放及运用全过程中很容易遭受环境污染，假如只是根据简易清洗便可以完成清理将进一步提高在具体运用中的生产效率及其原材料的使用期限。

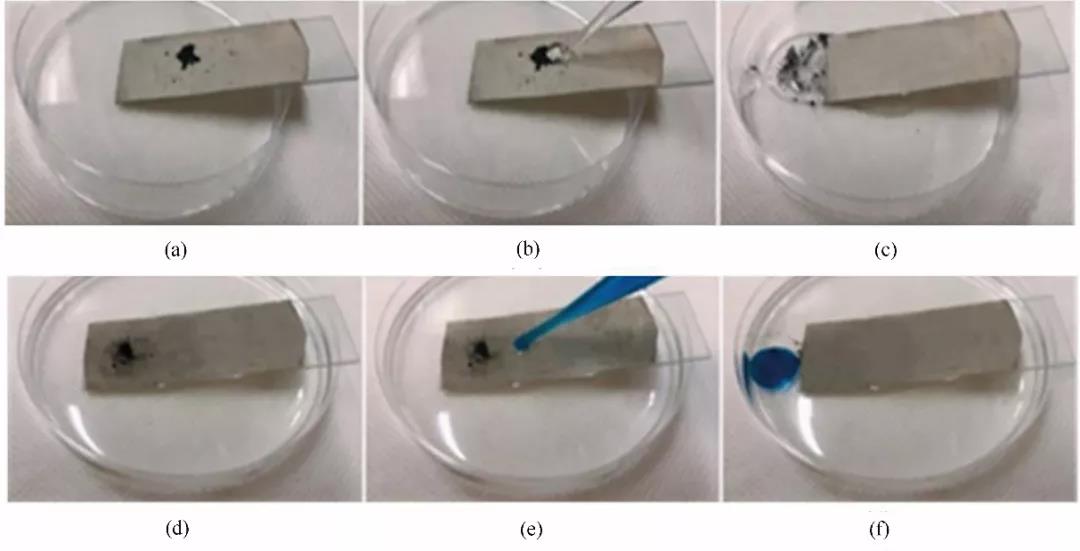

图5为氟化氢高纯石墨改性材料不锈钢网上放水珠清理环境污染脏物(石墨烯粉末状)的相片。在其中，图5(a)~(c)为置放于空气中的改性材料钢丝网；图5(d)~(f)为置放于油相(正己烷)中的改性材料钢丝网。可以看得出，当氟化氢高纯石墨改性材料不锈钢网置放于气体里时，伴随着水珠在被环境污染的钢丝网表层翻转时，石墨烯粉末状也随着被带去。置放在正己烷中的氟化氢高纯石墨改性材料钢丝网也展现出同样的自清理特性。这也是因为，当氟化氢高纯石墨改性材料钢丝网置放于气体里时，钢丝网表层的不光滑构造时会收集很多的气体，与水珠触碰时产生固/气/液三相页面，空气可以减少水珠与钢丝网表层的触碰总面积，促使水珠可以比较容易地从钢丝网表层滚下来[46]。当氟化氢高纯石墨改性材料钢丝网置放于油看中时，油相聚快速在钢丝网表层溶合，占有钢丝网表层不光滑构造的间隙，进而产生固/液/液三相页面，因为油各相水相的不相容性，水珠可以简单地从被白边填充液包囊住的钢丝网表层滚下来。
图5 氟化氢高纯石墨改性材料不锈钢网在空气中[(a)~(c)]和正己烷[(d)~(f)]中的自清理特性Fig.5 Self-cleaning ability of FG modified stainless steel mesh in air [(a)—(c)] and hexane [(d)—(f)]

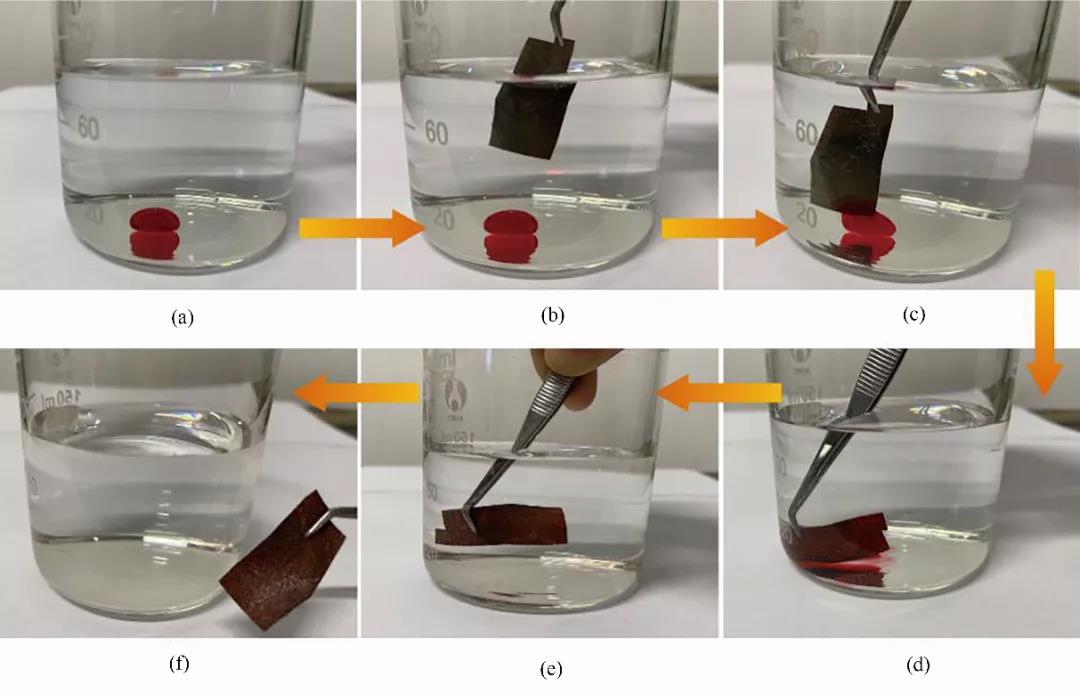

试验检测了氟化氢高纯石墨改性材料不锈钢网对油相的粘附特性。如下图6所显示，当氟化氢高纯石墨改性材料不锈钢网触碰到量杯底端被上色的二氯甲烷时，不锈钢网快速被染红，不断用其触碰液滴后，液滴彻底被吸咐到不锈钢网上，量杯中的水越来越回应全透明。
图6 氟化氢高纯石墨改性材料不锈钢网去油试验Fig.6 Oil absorption experiment of FG modified stainless steel mesh
为调查不锈钢网改性材料前后左右油水分离器特性的转变，将未改性材料的不锈钢网和用氟化氢高纯石墨纳米涂层改性材料后的不锈钢网各自用以二氯甲烷-水混合物质的分离出来试验。为便捷观查，试验选用亚甲基蓝将去离子水染上深蓝色、用苏丹Ⅳ将二氯甲烷染上鲜红色。

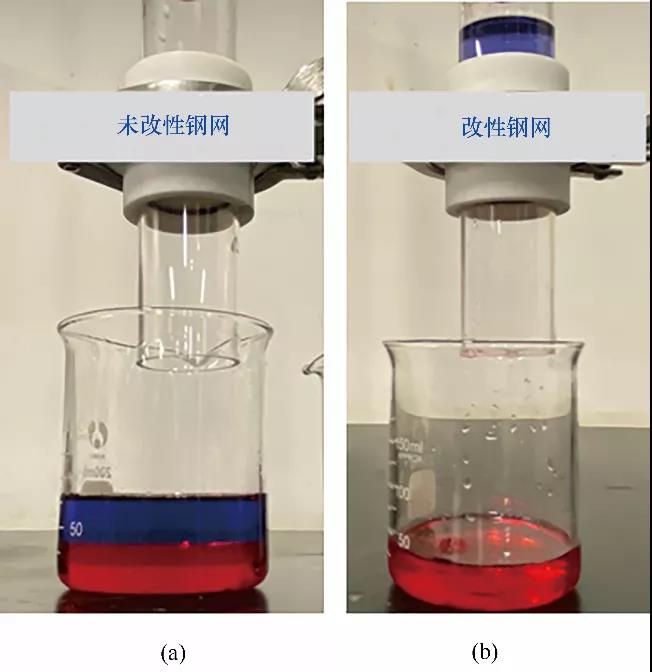

如下图7(a)所显示，当二氯甲烷-水混合物质倒向初始钢丝网表层后，油各相水相均可以通过钢丝网，表明没经改性材料的不锈钢网不符合分离出来水和油混合物质的工作能力。一样，环氧树脂胶改性材料的钢丝网都不具有水和油混合物质的分离出来特性。而当二氯甲烷-水混合物质倒向通过氟化氢高纯石墨纳米涂层改性材料后的不锈钢网表层时，如下图7(b)所显示，二氯甲烷仅在重能力的作用下就可以快速通过钢丝网，而去离子水则被截流在钢在网上。除此之外，通过的二氯甲烷中并没有观查到显著的深蓝色残余，被截流的去离子水中也未观查到显著的鲜红色残余，表明通过氟化氢高纯石墨纳米涂层改性材料后的不锈钢网具备较好的油水分离器工作能力。这也是因为，二氯甲烷的相对密度比水大，当二氯甲烷-水混合物质倒向钢丝网时，二氯甲烷可以快速在超疏水(超亲油)改性材料钢丝网表层溶合，进而产生固/液/液三相页面，减少水与钢丝网表层的触碰总面积，使水相被截流在钢在网上。
图7 初始钢丝网(a)和氟化氢高纯石墨改性材料钢丝网(b)用以二氯甲烷-水混合物质的分离出来Fig.7 Dichloromethane-water mixture separation by original mesh (a) and FG modified mesh (b)
试验挑选正己烷、正癸烷、间二甲苯、柴油机和二氯甲烷检测氟化氢高纯石墨改性材料不锈钢网的油水分离器特性。各自量取200 ml成品油用以200目、300目、400目氟化氢高纯石墨改性材料不锈钢网渗入通量的检测，并依照容积之比1∶1配置五种待分离出来的水和油混合物质，用以三种不一样筛网目数改性材料不锈钢网的油水分离器高效率检测。

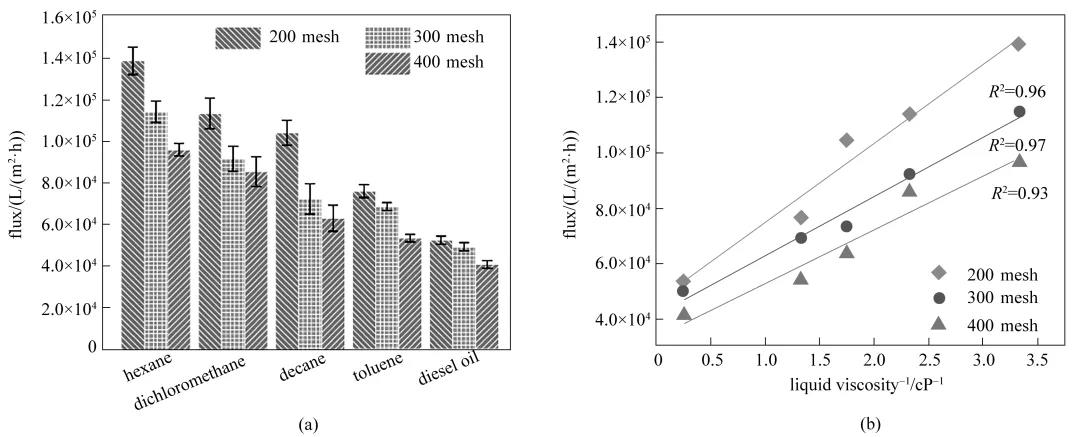

200目、300目、400目改性材料不锈钢网的渗入通量检测結果如下图8(a)所显示。可以看得出，氟化氢高纯石墨改性材料不锈钢网针对五种成品油的渗入通量均在41000 L/(m2·h)以上，且不一样成品油的渗入通量拥有比较大差别。这也是因为，不一样类目油相的粘稠度不一样，成品油粘稠度越大，渗入通量越低。为证明这一状况，试验将渗入通量和成品油粘稠度的最后开展线性拟合。如下图8(b)所显示，线性拟合获得关联性较高的平行线，确认渗入通量与液态粘稠度中间呈反比例关系，与达西定律相符合。
图8 氟化氢高纯石墨改性材料不锈钢网对不一样类目油的渗入通量(a)和渗入通量与成品油粘稠度间的线性相关(1cP=1 mPa·s)(b)Fig.8 Permeate fluxes of FG modified stainless steel meshes to different oil (a) and linear relationship between permeate flux and liquid viscosity(1cP=1 mPa·s) (b)

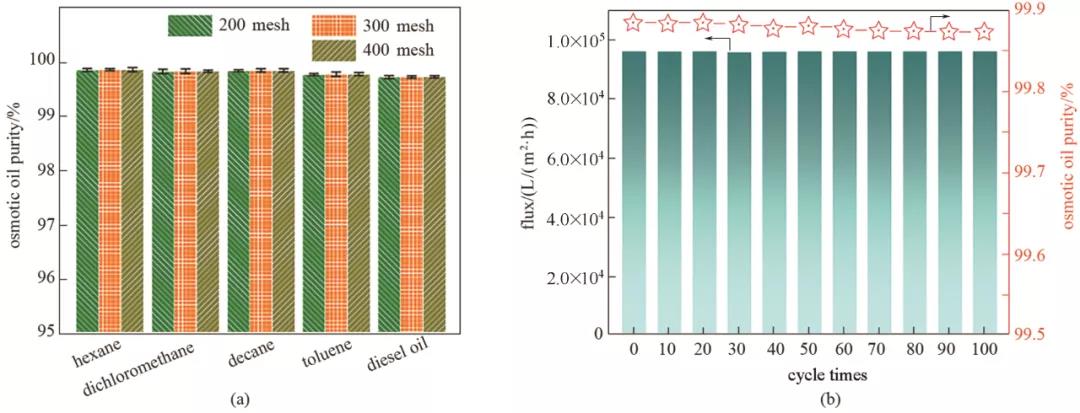

渗入相油纯净度的检测结果显示，200目、300目、400目氟化氢高纯石墨改性材料不锈钢网针对正己烷-水、正癸烷-水、间二甲苯-水、柴油机-水及二氯甲烷-水五种混合物质的分离出来高效率均达99.7%以上，如下图9(a)所显示。除此之外，试验选用红外测油仪(OIL-9型)测量截流液的含油率，发觉200目、300目、400目氟化氢高纯石墨改性材料不锈钢网针对正己烷-水、正癸烷-水、间二甲苯-水、柴油机-水及二氯甲烷-水五种混合物质的截流液含油率均低于0.4%，表明改性材料钢丝网具备高效率的油水分离器特性。表明通过氟化氢高纯石墨纳米涂层改性材料后的不锈钢网具备较好的油水分离器特性。
图9 氟化氢高纯石墨改性材料不锈钢网的油水分离器高效率(a)和多次重复使用试验检测結果(b)
Fig.9 Oil/water separation efficiency (a) and repeatability experimental test results (b) of FG modified stainless steel meshes
试验采用400目地氟化氢高纯石墨改性材料不锈钢网，根据100次循环系统分离出来正己烷-水混合物质来评定其多次重复使用特性。试验每过10次测试一次通量及渗入相的油纯净度，检测結果如下图9(b)所显示。从图内可以看得出，在100次油水分离器试验操作过程中，改性材料钢丝网对正己烷的通量几乎沒有转变(＞96600 L/(m2·h))，且油水分离器高效率仅降低0.01%，证实在反复多次应用全过程中，氟化氢高纯石墨改性材料不锈钢网的油水分离器特性可以保持在较高的水准，具备较好的多次重复使用特性。

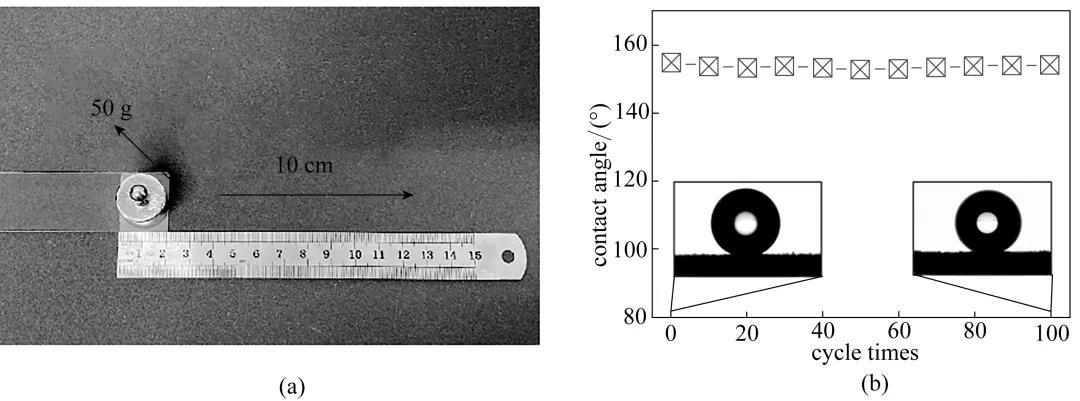

如下图10(a)所显示，试验用400目沙纸打磨抛光氟化氢高纯石墨改性材料不锈钢网，并且以50 g筹码为外力作用，横着带动10 cm界定为一个损坏周期时间，从而检测其机械设备制造耐用性。如下图10(b)所显示，氟化氢高纯石墨改性材料钢丝网通过100次损坏循环系统后表层水珠仍可维持球形，且静态数据水表面张力为154.2°，与损坏前对比仅降低0.8°，表明氟化氢高纯石墨改性材料不锈钢网具备较好的机械设备耐用性能。除此之外，对氟化氢高纯石墨改性材料不锈钢网开展超声波解决，发觉改性材料钢丝网通过10 min的超声波解决后仍维持超疏水特性和油水分离器特性。
图10 氟化氢高纯石墨改性材料钢丝网机械设备耐用性试验检测結果Fig.10 Mechanical durability test results of FG modified mesh
通过氟化氢高纯石墨改性材料后，钢丝网表层对水的表面张力可做到155°，翻转角小于10°，具有超疏水特性、非常低的界面张力和保持良好的自清理工作能力。油水分离器检测结果显示，没经改性材料的不锈钢网不符合分离出来水和油混合物质的工作能力，而通过氟化氢高纯石墨纳米涂层改性材料后的不锈钢网对正己烷、正癸烷、间二甲苯、柴油机和二氯甲烷的水和油混合物质均具备良好的剥离实际效果，渗入通量均在41000 L/(m2·h)以上，分离出来效率达99.89%。与此同时，氟化氢高纯石墨改性材料不锈钢网具备较好的多次重复使用特性和机械设备耐用性能，在循环系统应用100次能分离出来特性沒有显著转变，在内力作用下损坏100次能，仍保持稳定的超疏水特性。
Study on oil-water separation of superhydrophobic and self-cleaning fluorinated graphite modified stainless steel mesh
LEI Ran WANG JiarouZHAO Song WANG Zhi
（State Key Laboratory of Chemical Engineering, Chemical Engineering Research Center, School of Chemical Engineering and Technology, Tianjin University, Tianjin Key Laboratory of Membrane Science and Desalination Technology, Tianjin 300072 China）
Abstract: Epoxy resin and fluorinated graphite (FG) nanosheets were used to modify the surface of 200 mesh(75 mm), 300 mesh(50 mm) and 400 mesh(37.5 mm) stainless steel meshes to prepare fluorinated graphite modified steel meshes with superhydrophobic and self-cleaning properties. The mixture of hexane/water, dichloromethane/water, decane/water, toluene/water and diesel/water can be quickly separated by the FG modified steel mesh under its own gravity, and the separation efficiency is above 99.89%. At the same time, the fluorinated graphite modified stainless steel mesh also has good reusability and mechanical durability. After 100 cycles of recycling and 100 times of wear under the action of external force, it still maintains good superhydrophobic properties.
Keywords: film；surface；fluorinated graphite；superhydrophobic；oil-water separation；stability
引入文中： 雷然, 王嘉柔, 赵颂, 王志. 超疏水、自清理氟化氢高纯石墨改性材料不锈钢网的油水分离器科学研究[J]. 化工学报, 2021, 72(2): 1191-1201 (LEI Ran, WANG Jiarou, ZHAO Song, WANG Zhi. Study on oil-water separation of superhydrophobic and self-cleaning fluorinated graphite modified stainless steel mesh[J]. CIESC Journal, 2021, 72(2): 1191-1201)
第一作者：雷然(1997—)，女，研究生，1411327608@qq.com
通讯作者：赵颂(1986—)，女，博士研究生，副研究员，songzhao@tju.edu.cn
该文章内容致力于散播新技术应用新闻资讯，很有可能有转截/引入之状况，若有侵权行为请联络删掉。
相关文章
派旗纳米·官方网站
