派旗纳米·官方网站
仿生技术超疏水表层过去20多年被普遍科学研究，依次报导的主要用途包含降水自清理、冷疑跳跃自清理、疏冰抑霜、液体减阻、抗雾、全透明减反、及其油水分离器等，在致冷家用电器行业也被运用。
在致冷行业，超疏水表层除开化霜，仍在抗灰层面行之有效。
1、超疏水面结冻起霜的科学研究
伴随着对超疏水原材料的深入分析发觉，尽管超疏水原材料有着许多优点，但其优点的呈现会得到许多原因的危害。为了更好地更好的运用超疏水原材料，大家必须对其影响因素开展深入分析，并探寻摆脱这种不利条件危害的方式。通过很多生物学家的实验总结，影响因素关键有表层构造、原材料、自然环境标准（包含工作温度、环境湿度）及其空气速率、气体压力方位板翅式的长短、表层表面张力。
1 .1 本身要素
1.1.1表层表面张力
表层表面张力是考量潮湿水平的度量，也是表层疏水性能好坏的一个评定规范，一般立即用触碰角的大小来点评亲水性原材料的优劣。Huang等根据实验证实表面张力对水珠的起霜时问有较大的危害；表面张力越大，起霜時间越长。Rbson等试验研究发现表面张力越大，表层的原始成霜总面积就越小，伴随着表面张力的扩大，必须更低的外表温度才可以造成霜结晶；当表面张力超过140°后，霜结晶将不会再受表面张力的危害。因而应尽可能提升表层的表面张力来推动其疏水性能。
1.1.2表层构造
超疏水表层的多孔结构是直接影响其疏水性能的首要要素。对于不一样的表层多孔结构，超疏水特性有比较大差别。张友法等根据试验发觉，微结构复合结构表层的抗结冻起霜特性显著好于单一规格表层，如单一μm构造，单一纳米技术构造或平表层。而且明确提出表层与小水滴的不一样触碰形状造成热交换器实际效果的差别，进而促使花纹列阵的寒霜对流传热速度快，易发生冷凝水、结冻、起霜。而四棱锥构造表层较低的非均相表面张力，促使其抗冰抗霜特性更为理想化。
1.1.3表层原材料
表层材质的好坏关键表现在该原材料的活化能多少上，必须低表面的原材料，表面张力尺寸的差异是出液物质与接触面积表层特点一同功效的結果。出液与接触面积活化能差越大则表面张力越大。两相物件相触碰时，表层活化能高的一相在界面张力的功效底下使其表层活化能贴近低要一相或是有与表层活化能低的一相趋向一致的发展趋势。选用活化能低的外表可以高效提升其疏水性能。
1.2 外部要素（冷外表温度、空气相对湿度）
冷外表温度和条件的环境湿度是危害超疏水原材料疏水性能的主要因素。很多生物学家都对他们对超疏水原材料疏水性能的危害开展了深人科学研究。张富荣等根据操纵气体溫度、空气湿度、风力等要素．科学研究冷温度对结冰全过程的起霜速度、化霜工作频率、霜层相对高度、起霜量、霜层相对密度的危害。结果显示，伴随着冷表层的气温降低，起霜速度慢慢升高．化霜工作频率也随着提升，霜层相对高度持续升高．而单位时间内起霜量持续减少，因此霜层相对密度有一定的降低。 PamelaVeale等研究发现溫度和环境湿度全是危害起霜的首要要素，相对性溫度、环境湿度危害实际效果更显著。在高温度自然环境下能大大增加起霜量。比较严重减少发电机组的制暖指数。
LongYin等科学研究了亲水性表层在常温状态对于不一样冷外表温度、不一样空气相对湿度对表面张力和滚动角的危害，设计方案了冷外表温度从-10到 30，空气相对湿度各自为10％、 30％、 60％、 90％，发觉伴随着冷外表温度的上升，表面张力慢慢扩大而滚动角慢慢缩小；伴随着空气湿度的扩大，表面张力慢慢缩小，翻转争夺渐变色大。因而，提升挥发溫度、减少空气相对湿度可高效提高表层的疏水性能。由上得知，在开展蒸发器化霜时，借助上升其挥发溫度及其根据有关方式减少越过冷凝器气体的空气湿度，可以高效提升中央空调板翅式的抗霜特性，减缓结冻起霜的時间，对资源的节省率及其屋子舒适感有一定的程度的改进。
1.3 某科学研究成果介绍：
贵州电网责任有限公司电力工程科学院、输变电武器装备及系统优化与新技术应用我国重点实验室（湖南大学）的科学研究工作人员张迅、曾华荣、田承越、马晓红、熊青，在2019年第24期《电工技术学报》上发文强调，运用大气压力下等离子充放电在夹层玻璃底材上堆积超疏水塑料薄膜，充放电选用自设计方案物质阻拦充放电构造完成大规模堆积，与此同时选用氩气瓶做为工作中汽体，六羟基二硅氮烷（HMDSN）做为前轮驱动单个，在13.56MHz射频电源的推动下取得成功制作出超疏水表层，静态数据表面张力达到171.4°，翻转角低于2°。
光谱分析法（OES）下发觉单个在充放电空隙中裂化，造成很多疏水性官能团。与此同时空气中的氮气和氧气也参加了反映，但不干扰其疏水性。原子力显微镜（AFM）和扫描仪透射电镜（SEM）测试表明超疏水表层拥有匀称的微纳米不光滑构造，表层的均值表面粗糙度做到200nm上下。
在自做电子制冷腔中开展了一系列超低温实验，结果显示超疏水表层拥有优良的减缓结冻和抑止起霜的工作能力。
运用大气压力下物质阻拦充放电制取超疏水表层，并检测其在超低温低环境湿度条件下的防冰和抑霜工作能力。

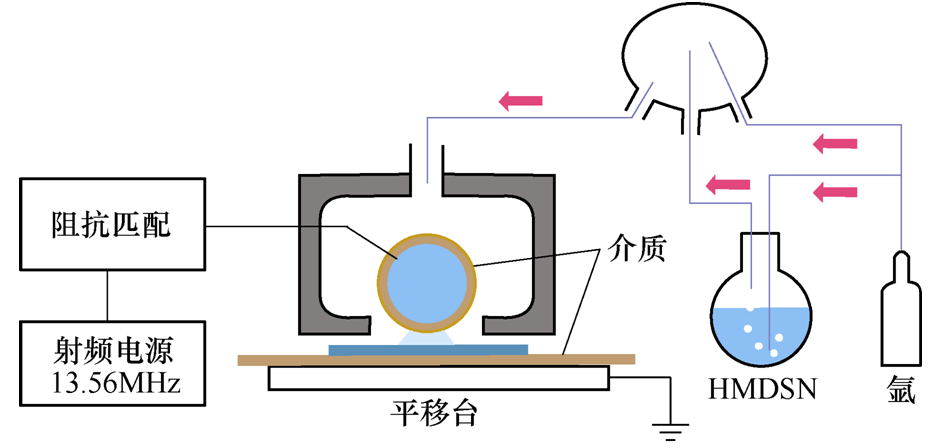

图1 大气压力等离子制取超疏水塑料薄膜设备图

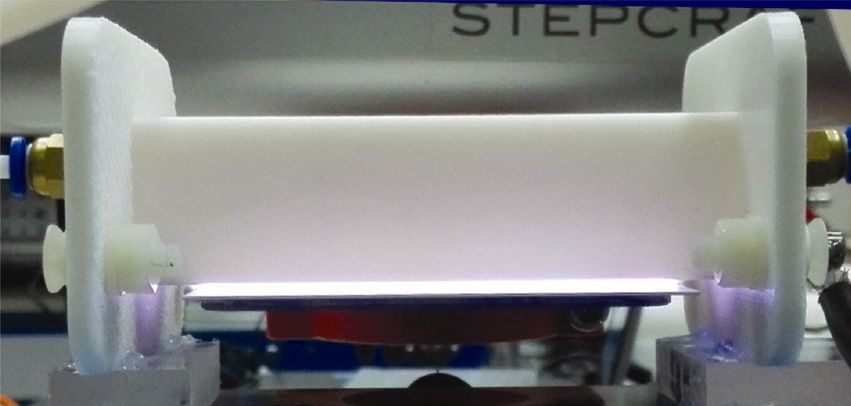

图2 充放电实体图

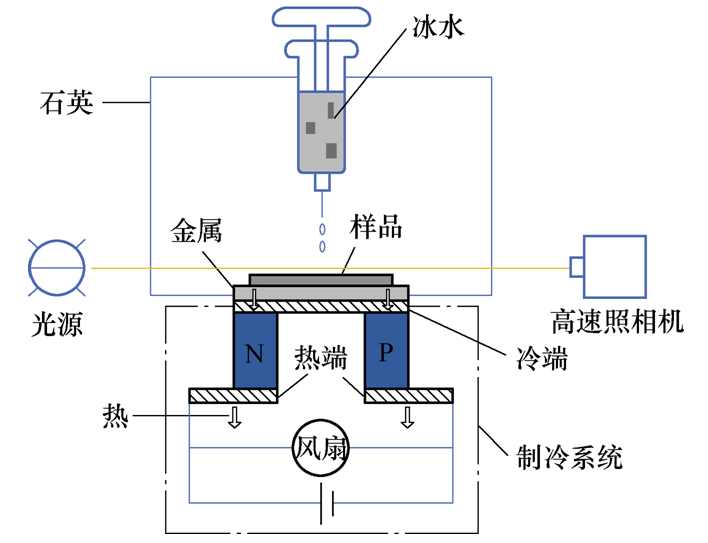

图3 电子制冷设备
最后发觉：
1）设计方案了大气压力等离子气相色谱堆积设备，选用物质阻拦充放电构造，可以成本低省时省力地制取超疏水塑料薄膜；在夹层玻璃底材上取得成功制取出了超疏水表层，单个总流量为20sccm时，静态数据表面张力做到171.4°，翻转角小于2°；在输出功率不会改变的情形下，增加单个成分会造成表层构造不匀称，涂膜品质下降，以至翻转角扩大直到丧失超疏水性。
2）在-2℃的超低温环镜中，与吊销的裸玻璃对比，制取的超疏水夹层玻璃表层可以明显增加静态数据制冷产生的冷藏全过程，结冻時间增加至3倍以上；当服务平台具备坡度时，水珠滚走进而不容易在试品面有大规模覆冰；与此同时超低温下起霜实验表明，制取的超疏水塑料薄膜因为μm～nm级的表层不光滑构造，超低温标准下呈现了较好的抑止起霜特性。
2、超疏水表层抗灰的科学研究
浙江工业大学冯杰专家教授研究组就发觉，超疏水表层还能够显著抗干尘土堆积（ACS Applied Materials & Interfaces, 2018, 10(46), 40219-40227）。
这一结果实际上是研究组在产品研发五颜六色、酷冷反红外线表层的环节中偶然发觉并论述获得的。近些年，节能建筑广受高度重视，炎热夏日，房屋建筑的屋顶和墙体均遭受烈日中红外感应的辐射源，稳步提升了中央空调耗能。酷冷反红外线色浆可以减轻这一难点，但由它生产制造的酷冷镀层或塑料薄膜表层，非常容易黏附尘土。后者会使酷冷表层对红外感应的透射率迅速降低。
研究组本来寄希望于超疏水表层靠降水自清理抵御尘土黏附，从而保证酷冷表层反红外线特性平稳。但在户外一个月实验后，却发觉即使没雨，无凝结水，超疏水表层也特性平稳，而对比表层（反红外线但不超疏水），反红外线率显著降低（降低30%）（图1）。电镜发觉，超疏水表层很少有尘土堆积，而对比表层落满灰尘（图2）。

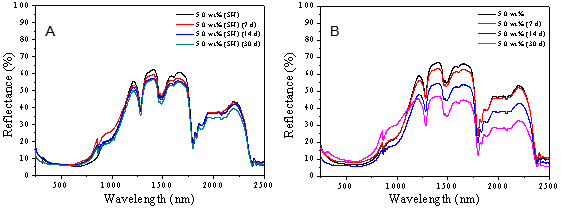

Figure 1 UV-visible-infrared reflectance of the LDPE film containing 5.0 wt% black “cool cold” pigments after being placed outdoors for 30 days without rain. A: superhydrophobic (SH) films; B: general films.

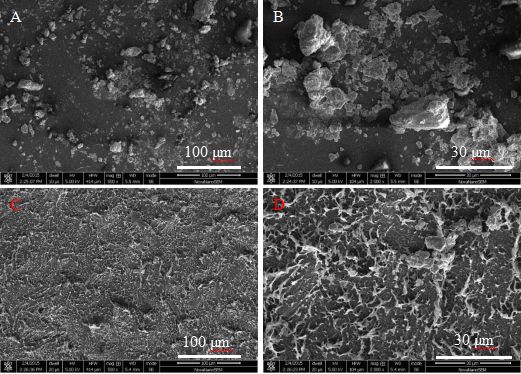

Figure 2. SEM images of LDPE general film (A/B) and superhydrophobic film (C/D) both containing 5.0 wt% black” cool cold” pigments after been placed outdoors for 30 days without rain. B, D are magnified images of A, C, respectively.
仿真模拟尘土堆积试验进一步证实，超疏水表层室外抗尘土堆积的原理取决于较低的固-固相互作用力促使尘土可以被轻风带去。对比表层亲水性的颗粒物，超疏水表层更抗表层亲水性的颗粒状的堆积。因为室外尘土广泛较亲水性，故超疏水表层有望在光伏发电站、建筑外墙等必须抗尘土堆积的行业得到运用，尤其是旱灾降雨少地域。
该文章内容致力于散播新技术应用新闻资讯，很有可能有转截/引入之状况，若有侵权行为请联络删掉。
上一篇: 浅谈蓝牙耳机防护方案
下一篇: 史上最全涂料性能检测方法汇总
