超疏水表层(镀层)在减阻、环保节能、防冰及其防生物体淤塞等主要用途拥有不可替代的功效。近期,大家早已进步了众多由下而上或者由上而下的制取对策,用于构建具备低表面和不光滑表层构造的多功能性超疏水镀层。可是,微结构构造表层构建全过程的多元性及其微结构不光滑构造易损坏特性促使超疏水镀层在制取成本费和使用期限层面遭受巨大地牵制。发展趋势简单对策完成具备超耐磨或易修补、可再生的超疏水表层的的作用镀层是该领域的主要发展前景。
近日,加拿大多伦多大学 (University of Toronto) Shaker A. Meguid专家教授科研精英团队以纳米二氧化硅颗粒物和有机硅树脂为原材料,根据简单的现代化喷涂技术或传统式环氧树脂橡塑制品生产加工技术性,简单完成了具备生态性复合型超疏水镀层的构建。与此同时,科学研究精英团队对两大类超疏水镀层管理体系的双组分组成与表层疏水性能的关联开展了详尽的表现剖析;系统软件测试表明:该研究中构建的超疏水镀层具备良好的延展性、耐用性及其超疏水表层可再生资源能,具备广泛的具体现代化应用前景。

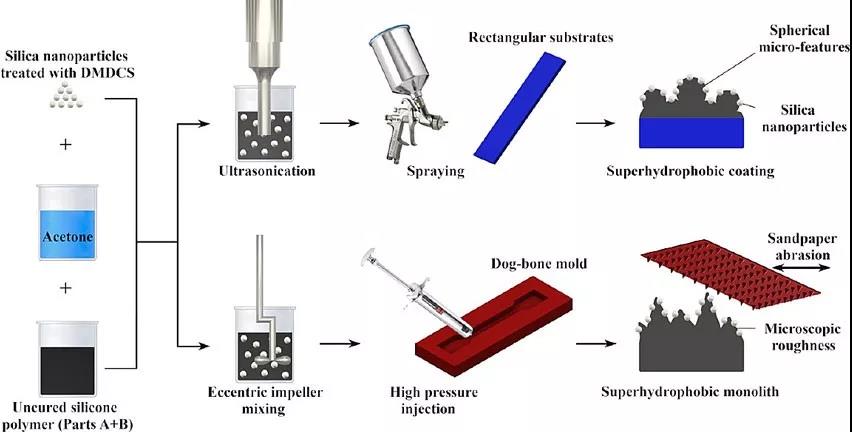

超疏水镀层或块材材料的制取全过程平面图。图片出处:ACS Appl. Mater. Interfaces
针对涂装工艺制取复合型超疏镀层,科学研究精英团队对不一样二氧化硅夹杂浓度值(0 ~ 33 wt %)的超疏水管理体系开展了操作系统的科学研究。伴随着二氧化硅夹杂浓度值的提升,镀层慢慢展现光亮颜色;当二氧化硅夹杂浓度值>9 wt %时,复合型镀层表层做到超疏情况(水表面张力>150° ,翻转角<10°);当二氧化硅夹杂浓度值做到33 wt %时,镀层表层水表面张力达约171°、翻转角仅为约2°,可是镀层耐用性明显减少。

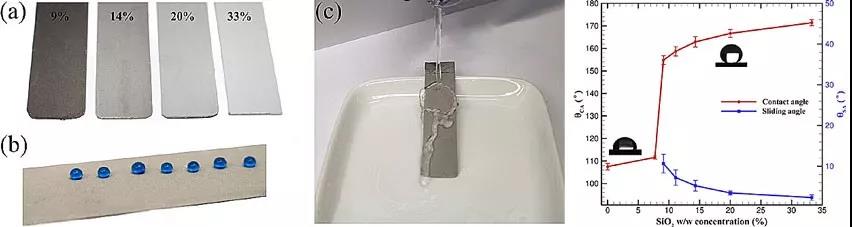

二氧化硅夹杂浓度值对镀层外观颜色及疏水性的危害。图片出处:ACS Appl. Mater. Interfaces
根据SEM和AFM对复合型镀层表层外貌测试表明:纳米颗粒引进构建的表层微结构不光滑构造是完成镀层表层超疏水特点的主要因素。当二氧化硅夹杂浓度值为7 wt%时,二氧化硅包埋在有机硅树脂中,镀层外表粗糙度较小、疏水性提高较小;当二氧化硅夹杂浓度值为14 wt%时,直徑~ 10-25 μm的二氧化硅球形颗粒物分散在镀层表层明显提高镀层外表粗糙度和疏水性。

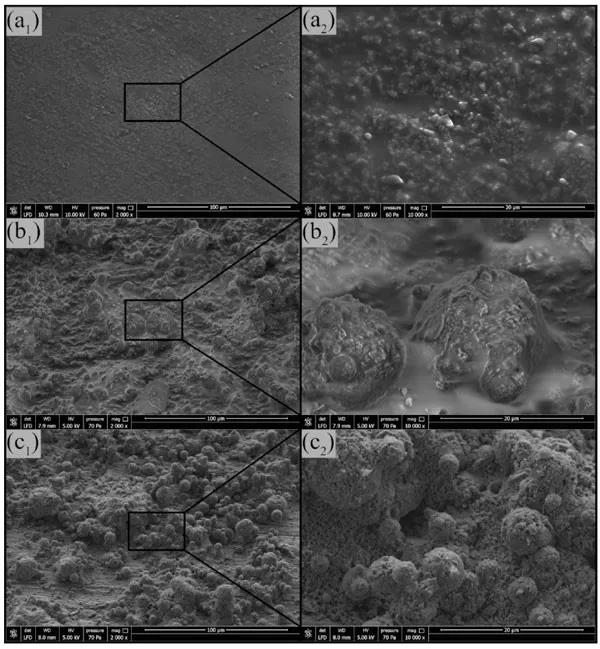

二氧化硅夹杂浓度值对镀层表层织构的危害。图片出处:ACS Appl. Mater. Interfaces
除此之外,科学研究精英团队根据橡塑制品技术性完成二氧化硅-有机硅树脂复合型块材超疏水原材料的简单构建。一样,管理体系二氧化硅夹杂量对原材料表层的疏水性能拥有主要危害。伴随着二氧化硅夹杂量提升,原材料表层疏水性慢慢提升,二氧化硅夹杂量为9 wt%时,镀层表层水表面张力达约167°、翻转角约6°;可是当二氧化硅夹杂量超出10%,无法获得均相保湿乳液用以橡塑制品。一样,SEM测试表明,一定含量的二氧化硅夹杂是构建镀层表层不光滑构造的重要。

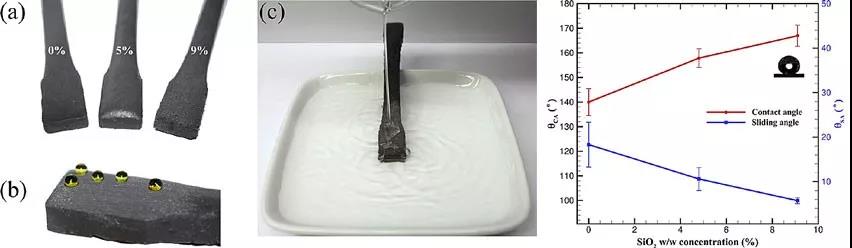

二氧化硅夹杂量对复合型块材超疏水原材料使用性能的危害。图片出处:ACS Appl. Mater. Interfaces
在表层抗污层面,所制取超疏水镀层及块材超疏原材料皆展现出表层自清理特点。与此同时,底材黏附性测试表明,涂装工艺制取的复合型镀层具备良好的底材黏附特性。

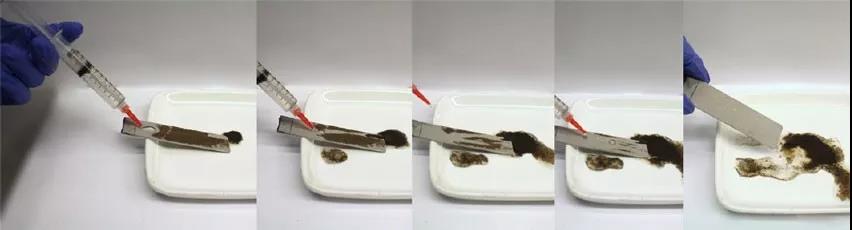

超疏水镀层自清理特性展现。图片出处:ACS Appl. Mater. Interfaces
除此之外,该科学研究中所制取二种超疏水镀层皆展示出出色的耐热(350 ℃)、耐溶剂浸蚀(pH 1 ~ 13)特性;块材超疏水原材料还展现出展现良好的流体密度能(1 ~ 10 MPa);与此同时,块材超疏水原材料总体均一的超疏水特授予其表层超疏水特点的不断可再生工作能力。

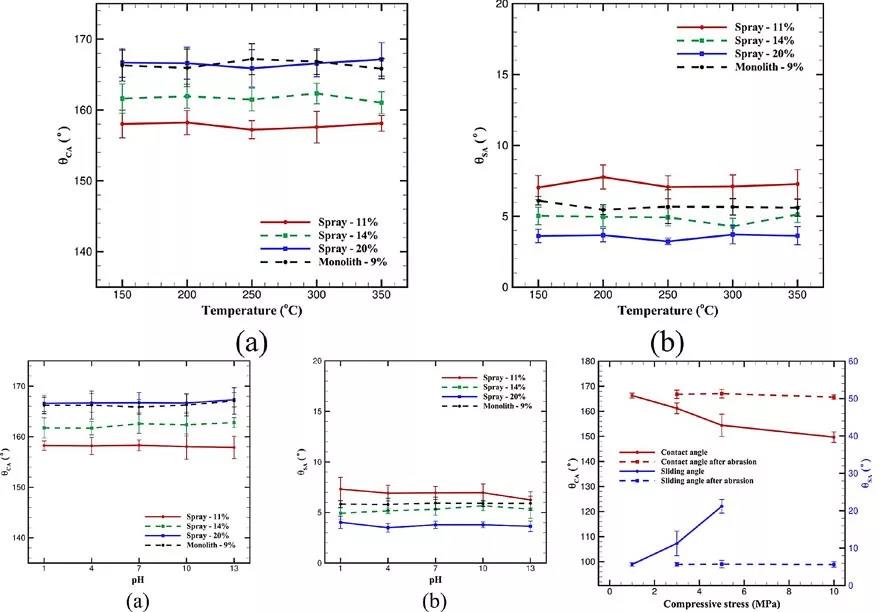

超疏水镀层耐高温、耐溶剂浸蚀及流体密度能检测。图片出处:ACS Appl. Mater. Interfaces
“有机物-有机化学夹杂”是现阶段构建复合型超疏水镀层的常见简单对策之一。选用该对策该科研成果完成了二氧化硅-有机硅树脂基性能卓越复合型镀层及其橡塑制品块材超疏水原材料的简单构建;该超疏水镀层原材料展示出的非凡耐热、耐溶剂腐蚀能及其表层疏水性能可再生资源使其在寿命长、高防腐蚀镀层层面具备巨大地应用前景。
全文(扫描仪或长按二维码,鉴别后直通全文网页页面):
Multifunctional Silica-Silicone Nanocomposite with Regenerative Superhydrophobic Capabilities
Assem Elzaabalawy, Pieter Verberne, Shaker A. Meguid*
ACS Appl. Mater. Interfaces, 2019, 11, 42827-42837, DOI: 10.1021/acsami.9b15445
该文章内容致力于散播新技术应用新闻资讯,很有可能有转截/引入之状况,若有侵权行为请联络删掉。
相关文章
