三防漆的绝缘性能测试之IPC-TM-650标准解析

 日常日常生活电子设备时时刻刻遭遇极端自然环境的危害，例如空气相对湿度大、空气中盐份成分高状况不足为奇，在其中体内湿气是对PCB线路板最广泛、极具破坏力的首要要素，太多的体内湿气会大幅度减少电导体间的绝缘层抵抗性、加快快速溶解及浸蚀电导体等。

       通常的作法是对一些要在极端工作环境的电子产品开展里外安全防护解决，外之际机壳包裝的密封性维护，里外即PCB板及电子器件上涂敷作用镀层开展维护，以更大限度的提高电子设备的耐用度。三防漆则是一种常见的多功能性镀层，涂敷于pcb线路板的表层，产生一层防护膜（三防指的是防水、防耐腐蚀、除霉）。大家经常见到PCB线路板金属材料一部分起了铜绿便是沒有涂敷三防漆，金属材料铜与水蒸汽、o2一同化学变化而导致的。

      线路板涂了三防漆后的阻燃性能的优劣是考量三防漆质量是不是通关的关键构成部分，因而通常要对三防漆的阻燃性能开展事前的检测，主要是根据IPC-TM-650规范开展试品的检测，精确测量三防漆镀层在温湿度记录转变全过程中的接地电阻，文中主要是对IPC-TM-650 2.6.3.4开展分析。

1、应用领域

精确测量三防漆镀层通过温湿度处理方式中的接地电阻。

2、试品规定

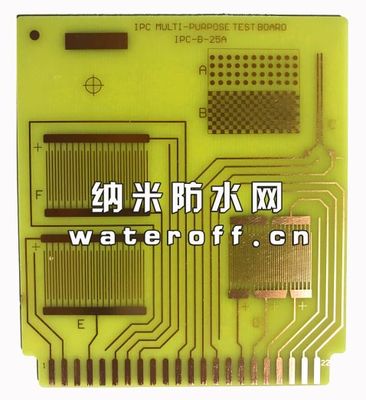

5片IPC-B-25A Test Board，在D pattern上开展检测： 1片沒有三防漆涂敷的板 ，4片有三防漆涂敷的板 。

3、所需机器设备和专用工具

（1）温度湿度偏压箱

（2）高阻仪

（3）烘干箱

（4）记时器

（5）焊锡炉

（6）尖嘴钳

（7）电铬铁

（8）助焊膏。

4、检测标准

（1）室内空气：25°, 2°, -5°C；40-50% RH

（2）温度湿度偏压箱自然环境：25° 到65° ± 2°C ；90, -5, 3% RH；50VDC偏压；20cyles

5、试品提前准备

（1）查验试品外型，合乎IPC-A-600的相关要求；

（2）在D pattern的pad上各自电焊焊接绝缘导线，1、3、5电焊焊接正级输电线，2、4电焊焊接负级输电线，留意电焊焊接时不必使助焊膏溅出到梳状路线上（可应用保护罩避免溅出 的产生，假如发溅出则要丢掉检测板）；

（3）不必拿手触碰试品，也需要避免试品曝露在污迹自然环境下。

6、检测全过程

（1）在50±2的条件中置放24钟头；

（2）在试验室自然环境下精确测量原始接地电阻，精确测量工作电压为100VDC，1min后再读一次数据信息看读值是不是平稳；

（3）将试品垂直放进温度湿度偏压箱中，上边置放一个冷疑水珠保护罩；

（4）合上温度湿度偏压箱的门，设定50VDC的偏压；

（5）开展20cycles的温湿度记录循环系统，单独一个循环系统的全过程如下所示：

a．在1.75±0.75hrs将溫度从25升至65；

b．在65下保持3, 0.5, -0 hrs；

c．在1.75±0.5hrs将溫度从65降至25.

7、精确测量与评定

（1）精确测量接地电阻前，关掉50VDC的偏压，载入100VDC的精确测量工作电压；

（2）各自在第1、4、7、10个cycle载入接地电阻值；

（3）20cycles完毕后，在“25± 2，50 ± 5%RH”的前提下置放24hrs后，在试验室自然环境下再度精确测量接地电阻；

（4）依照IPC-CC-830查验外型和耐工作电压。
