派旗纳米·官方网站

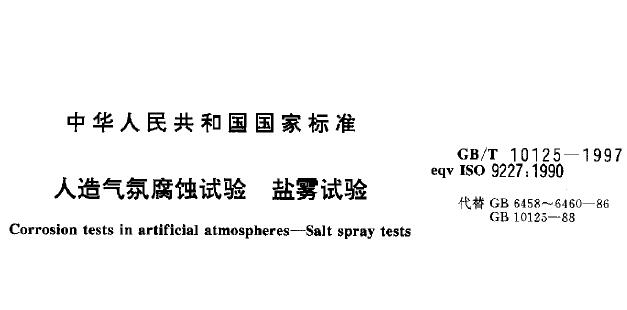

我国行业标准——人工合成氛围浸蚀实验 盐雾试验
Corrosion tests in artificial atmospheres—Salt spraytests
GB/T 10125-1997 替代 GB 6458~6460-86 GB 10125-88
全文：http://www.tisxc.com/html/jishuyanfa/32.html
本标准了中性化盐雾试验(NSS),甲酸耐腐蚀(AASS)和铜加快甲酸耐腐蚀(CASS)实验应用的机器设备、实验试剂和方式。
本规范也要求了评定试验箱自然环境腐蚀的方式。
本规范未要求试件规格，独特商品的检验周期时间和結果表述，这种內容参照相对应的商品标准。
本规范用以点评金属材料覆盖的抗耐腐蚀侵蚀工作能力，也可使用同一覆盖的加工工艺品质较为。因为危害覆盖浸蚀的原因许多，单一的抗耐腐蚀特性不可以替代抗别的物质的特性。因此本规范得到的实验結果，不可以做为被试覆盖在腐蚀能的根据，也不可以做为不一样覆盖在运用中耐腐蚀特性的比照根据。
本规范针对试件的种类、实验周期时间和测试效果的表述均未作要求，这种內容应由覆盖或产品执行标准来给予。
本规范等效电路选用国家标准 ISO 3768-1976《金属覆盖层 中性盐雾试验（NSS试验）》。
1> 中性化盐雾试验（NSS）本方式是在我国普遍使用的实验方式，它是用于仿真模拟沿海城市环境空气标准，适用金属材料以及铝合金、金属材料覆盖、有机化学覆盖、阳极氧化处理膜和转换膜等。间歇性生理盐水喷雾器比持续喷雾器更贴近于海洋及沿海地区标准。间歇性实验可使浸蚀物质吸湿性后危害浸蚀，如2次喷出中间的時间非常长，浸蚀物质便会干躁、变硬、裂开，这与自然条件下产生的状况通常相近。有孔隙度的涂层，能作极短促的生理盐水喷雾器，以防因为浸蚀而造成新的孔隙度。
2> 冰醋酸盐雾试验（ASS 实验） 对于在大城市空气中行车的车辆等电镀锡，为了更好地减少工作時间，在溶液中添加 酸（甲酸）。它可用于各种各样有机物及有涂层和镀层、灰黑色及有色板块金黄，如铜－镍－铬涂层、镍－铬涂层、铝盐雾试验标准的阳极氧化处理膜等。除饱和溶液配置与中性化盐雾试验不一样外，其他均同样。
3> 铜加快的冰醋酸盐雾试验（CASS 实验）根据对地域降水成份的剖析及其对实验加快添加物开展很多科学研究，发觉往冰醋酸盐雾试验中加上氧化铜可大大增加物质腐蚀，且浸蚀特点与具体情况下产生比较严重浸蚀的特点十分相似，因此进一步制订了迅速的CASS 实验方式。
1 实验饱和溶液
1.1 将化学纯的氧化钠溶解导电率不超过20μS/cm的纯净水或去离子水中，其浓度值为 50±5g/L。在25℃时，配置的液体相对密度在1.025±5~1.040 0范畴内。
1.2 用酸度计精确测量饱和溶液的 pH 值，还可以用经酸度计审校过的高精密 pH 测纸做为日常检验。饱和溶液的 pH值，可以用化学纯的硫酸或氢氧化钠溶液调节。使实验箱里耐腐蚀搜集液的 pH 数值 6.5～7.2。
1.3 饱和溶液配备方式
中性化盐雾试验(NSS实验)
调节按1.1配置的溶液的pH值，使期在6.5~7.2中间，pH值的精确测量可应用酸度计，做为日常检验也可以用测量精度为0.3的高精密pH试纸。饱和溶液的pH值可以用硫酸或氢氧化钠溶液调节。
喷雾器时饱和溶液中二氧化碳损害很有可能造成pH值转变。应采取有效对策，比如，将溶剂加温到超出35℃，才送进仪器设备或由新的烧开水配置饱和溶液，以减少饱和溶液中的二氧化碳成分，可防止pH值的转变。
甲酸盐雾试验(AASS实验)
在按1.1制取的溶液中添加适量的冰乙酸，以确保盐雾箱内搜集液的pH数值3.1~3.3。如初见配置的饱和溶液pH数值3.0~3.1范畴内。pH值的测量用酸度计，做为日常检验也可以用测量精度为0.1的高精密pH试纸。饱和溶液的pH值可以用冰乙酸或氢氧化钠溶液调节。
铜加快甲酸盐雾试验(CASS实验)
在按以上制取的溶液中，添加氯化铜(CuCl2.2H2O)，其浓度值为0.26g/L±0.02g/L(即0.205g/L±0.015g/L没有水氯化铜)。饱和溶液的pH值调节方式与AASS同样。
1.4 为防止喷头阻塞，饱和溶液在应用前务必过虑。
2 实验设备
2.1 用以生产制造实验设备的原材料，务必抗耐腐蚀浸蚀和不危害检验結果。
2.2 箱的容量不小于 0.2m3，最好是不小于 0.4m3，聚集在箱顶的出液不可落在试件上。小箱子的形态和规格应促使箱里耐腐蚀搜集液合乎5.2 条要求。
2.3 要能维持箱里每个部位的溫度做到 5.1 条要求。体温计和全自动温度控制元器件，距箱内腔不小于 100mm，并且能够从箱上读值。
2.4 喷雾器设备包含以下一部分。
A.喷雾器气动阀门：空气压缩经去油净化处理，进到配有纯净水，其溫度高过箱里溫度数次的饱和状态塔而被湿化。根据控压阀，使整洁湿化的气动阀门工作压力操纵在70～170kpa(0.7～1.7kgf/cm2)范畴内；
B.喷雾器室：由喷雾机、生理盐水槽和隔板构成，喷雾机可以用 1个或好几个，由试点区的高低而定。隔板可避免耐腐蚀立即喷出在试件上。喷雾机和隔板置放的部位，对耐腐蚀的遍布有影响；
C.生理盐水槽：要有保持喷雾器房间内生理盐水槽一定液位仪的设备。注：调整喷雾器工作压力、饱和状态塔体温度和侧板的部位，使箱里耐腐蚀地基沉降的速率和耐腐蚀搜集液氧化钠的浓度值，做到 5.2 条的标准值。
2.5 耐腐蚀回收器，由厚度为 10mm 的布氏漏斗插进含有标尺的集装箱所构成。其搜集总面积约 80cm2。箱里最少放 2个回收器，一个挨近喷头；一个避开喷头。规定搜集的仅仅耐腐蚀，而不是从试件或别的位置滴落的液态。
2.6 假如试验箱已做过有别于本规范的饱和溶液的实验时，在应用前务必充足清理。
3 试件
3.1 试件的种类、总数、样子和规格，应依据被试覆盖或产品执行标准的需要而定。如果没有规范，能同相关层面商谈决策。
3.2实验前试件务必充足清理，清理方式视试件表层情况和废弃物特性而定。不可以应用会侵蚀低碳钢表层的耐磨材料和有机溶剂。试件清洗后，务必防止脏污。
3.3假如试件是以产品工件上激光切割出来的，不可以毁坏激光切割区周边的覆盖。除另有明文规定外，务必用合理的覆盖，如：漆料、石蜡或粘接胶布等，对激光切割区开展维护。
4 试件置放
4.1 试件放到实验箱里，被试脸朝上，让耐腐蚀随意地基沉降在被试表面，被试面不可以遭受耐腐蚀的立即喷出。
4.2 试件置放的视角是至关重要的。平板电脑试件的被试面与竖直方位成15°～30°，并尽量成20°。表层不规律的试件(如全部产品工件)，也应尽量贴近以上要求。
4.3 试件不可以触碰壳体，也不可以互相触碰。试件中间的间距应不危害耐腐蚀随意着陆在被试 上。试件上的出液不可落在别的试件上。
4.4试件支撑架用夹层玻璃、塑胶等原材料生产制造。悬架试件的原材料，不能用金属材料，须用合成纤维、亚麻纤维或别的绝缘层材料。支撑架上的出液不可落在试件上。
5 实验标准
5.1 喷雾器箱里气温为 35±2℃。
5.2 耐腐蚀地基沉降的速率，经 24h 喷雾器后，每一个回收器所获取的饱和溶液，就 80cm2 来讲应是 1～2mL/h；含氯化钠浓度为50±10g/L，pH 数值 6.5～7.2。
5.3 根据试件区的雾液，不可再应用。
6 实验周期时间
6.1实验的時间，应按被试覆盖或产品执行标准的需要而定；如果没有规范，可经相关层面商谈决策。强烈推荐的测试時间为：2，6，16，24，48，96，240，480，720h。
6.2 在要求的检验时间内，喷雾器不可终断。仅有当需短暂性观查试件时，才可以开启盐雾箱。
6.3 假如实验终点站在于逐渐发生锈蚀的時间，试件必须时常查验。因而这种试件不可以同已经有预订实验周期时间的试件一起实验。
6.4 对预订周期时间的实验，可按周期时间(见 6.1)开展查验。但在查验全过程中，不可以毁坏试面。拆箱查验试件的時间，应尽量短。
7 实验后试件的清理实验完成后，取下试件。为降低浸蚀物质的掉下来，试件在清理前，放到房间内当然干躁 0.5～1h。随后用不高过40℃的清理流动性水，轻轻地清理，去除试件表层耐腐蚀饱和溶液的残余物。马上用电吹风烘干。
8实验效果的点评为了更好地达到不一样的实验目地，可以选用很多实验結果判断规范。如：净重转变、显微镜观察、物理性能等。通常检测效果的评判规范，应由被试覆盖或产品执行标准明确提出。就一般实验规定来讲，基本记述仅需要考虑以下几层面：
a.实验后的外型；
b.除去浸蚀物质后的外型； 盐雾试验标准
c.浸蚀缺点如电偶腐蚀、裂痕、汽泡等的遍布和总数；以上三层面，可选用 GB 6461-86《金属覆盖层 对底材为阴极的覆盖层腐蚀试验后的电镀试的评级》所明文规定的方式 开展鉴定。
d.逐渐发生锈蚀的時间。
9 测试报告
9.1 测试报告务必注明选用的评判规范和获得的实验結果。必需时，应该有每一件试件的結果；每一组平行面试件的均值結果；或试件的相片。
9.2 测试报告务必包含实验方式的材料，这种材料可依据实验目地以及规定而定。一般包含以下內容：
a.被试覆盖或设备的表明；
b.试件的形态和规格，试件总面积和表层情况；
c.试件的制取，包含实验前的冲洗和对试件边缘或别的独特位置的维护；
d.覆盖的已经知道特点及喷漆的表明；
e.试件总数；
f.实验后试件的冲洗方式。如必须，应表明由清理造成的无重力；
g.试件置放视角；
h.实验溫度；
I:实验周期时间；
J.为了更好地查验实验标准的精确性，特意放到实验箱里的参照试片的特性以及所得的的結果
解决用醋酸铜生理盐水喷雾器实验法
1.应用领域：
本标准了各类金属材料的墙面或者材料于电镀工艺装饰设计用铜-镍-铬、铁和钢或锌压铸件的墙面或者材料于电镀工艺镍-铬后，及其铝阳极解决后等各类表层处理的醋酸铜生理盐水喷雾器耐腐蚀性实验方式。
2.实验方式：本方式是应用生理盐水喷雾器试验仪将带有氯化铜的冰醋酸-氯化铜试件液，以雾气喷于电镀工艺被覆亚膜或空气氧化膜上之一种浸蚀实验方式。实验的关键标准如下所示表所显示。
新项目配置时实验中备注名称氯化钠溶液浓度值(g/l)5045-55最好是每日校准一次氯化铜物质的量浓度(g/l)0.26-PH值3.0 3.0-3.2 搜集后测量实验中的 pH值空气压缩工作压力(kg f/cm 2)-1.00±0.01持续中不可终断喷雾器量(ml/80 ㎝ 2/h)-1.0-2.0应最少搜集16 钟头,求平均值压力罐溫度(℃)-63±1
盐铁桶溫度(℃)-50±1
实验室溫度(℃)-50±1每日最少检测2次,其间距最少 7 钟头实验室空气湿度-85％以上别的环境湿度规定,由交易双方协义而定实验時间–即由逐渐喷雾器至终结的時间,或由交易双方协约
3. 实验液的配置：
实验液依以下次序配置。
3.1 融解实验试剂氧化钠于盐水中(或总融解固态量低于 200ppm 下列的水里)，配制成浓度值为 5％的生理盐水液①。此生理盐水液的 PH值应在 6-7 中间，不然纯净水或氧化钠中很有可能有不纯物存有。
3.2 于每公升的生理盐水液中加上 0.26g 实验试剂氯化铜(CuCl2˙2H2O),混和拌和使其彻底融解.
3.3并且以试药物醋酸调节此含氯化铜的生理盐水液的ph酸碱度,使其搜集液的PH值为3.0-3.2②,即成实验液.
3.4 喷雾器前,此实验液不可以带有固态悬浮固体③ .
注
①:在 25℃精确测量实验液的比例应是 1.03-1.04中间.此实验液中的氯化钠浓度也可以运用硝酸银溶液滴定法或别的方式标盐雾试验标准定.
②:每公升生理盐水液中所需的醋酸调节量,假如超过 1.6ml 或低于 1.3ml,则实验系统软件中很有可能有一些问题存有.(比如 PH值不规范、纯净水或氧化钠带有不纯物或是实验系统软件不清理.)
③:为防止喷雾喷嘴堵塞,此实验液须过虑或当心倾斜地引入盐铁桶,或于喷雾器吸湿管前面处装上玻璃过滤器或合理的沙布为宜.
4.机器设备：
本实验需要之机器设备为喷雾喷嘴、盐铁桶、试验片支撑架、喷雾器液搜集铁桶、实验室④、生理盐水补充桶、压力罐、空气压缩的提供机器设备与排气管机器设备等组成，其设备如下图1 所显示，并依照如下所示标准实验。
注: ④实验室的尺寸,须在0.43m3以上.
4.1生理盐水喷雾器试验仪与其说需要的管道应选用纯性原材料,不可以对喷雾器液的浸蚀实验造成危害或自身会被浸蚀者.
4.2 喷雾喷嘴不能立即将实验液喷向试件,喷雾器室顶端集聚的饱和溶液不可滴下在试验片上.
4.3 试验片滴落的实验液不能流到盐铁桶,而再用以实验.
4.4空气压缩不可以带有植物油脂及尘土,因此务必有气体清净器,气体压力调节为获得适合喷雾器量为标准.由于空气压缩于胀大时,有吸热反应状况,因此须事前加热,以获得匀称溫度的喷雾器⑤注⑤:加热以提升空气压缩的环境温度和环境湿度.
4.5 喷雾器采用器其水准采用总面积为80cm2,直徑为10cm,放置试验片周边(挨近喷头近期与比较远独到之处的2个地区).
4.6 喷雾器水率以调个计算时间,在采用器皿上,应每钟头均值可搜集 1.0ml-2.0ml 的实验液.喷雾器液最少应搜集 16钟头,以其均值表明喷雾器量.
4.7 实验中盐铁桶,其氯化钠浓度应保持 45-55 g/l.
4.8 压力罐的水温须维持在 63±1℃,盐铁桶的环境温度应保证在 50±1℃.
4.9 实验室的空气湿度须维持在 85％以上,更高一些空气湿度的规定可由交易双方协约.
5. 试件
5.1采用部位:试件可从产品的主要是表层采用或以产品自身做为试件.但如没法以产品实验或分辨时,可由当事者彼此协约以试验片替代.此试验片务必能替代该产品.
5.2 限度:试验片的标准尺寸为 150mm×70mm,或为 100mm×65mm.
5.3 数额:试件的数额由交易双方协约.
5.4 实验前解决
5.4.1试件依涂层特性与清理水平而须作适度清理,不可以应用粗蜡⑥及具备浸蚀或抑制效果的有机溶剂清理,且清理方式不可损害表层.可是阳极氧化处理的铝试片须以带有缓聚剂的三氯乙烷有机溶剂清理⑦.对于不锈钢板试件可由交易双方协约应用氰化钠清理与钝化,试件经清静后(根据拨水溶性实验),以整洁的布或吸水海绵将水份擦拭,或是用隔膜真空泵的干躁气体烘干.注:⑥迫不得已时,可应用轻质氧化镁膏.此泥状物是10g试药物轻质氧化镁添加100ml纯净水中产生的.⑦:应用此有机溶液清理时,须在空气流通优良而无火苗处.
5.4.2既非另有要求,不然试件创口及因挂钩而导致的墙面或者材料外露一部分,或因鉴别标记所导致涂层的缺点处,在实验时要覆以适度的防护层,如硬蜡、丁二烯胶布等绝缘导体.
5.4.3掌纹环境污染会导致明显的欠佳实验結果,故试件于清静后不能有一切掌纹的环境污染.
6. 试件的置放:实验中,实验房间内试件部位须合乎以下标准
6.1 试件的主要是表层与铅垂线成 15±2度的偏斜或由交易双方协约别的视角,又自实验室上边俯瞰时要与喷雾器的关键主题活动方位平行面.独特零件具备多方位的主要是表层必须与此同时测量时,盐雾试验标准可用多份试件与此同时置放,尽量使每一个关键表面与此同时接纳生理盐水的喷雾器.
6.2 试件的分布方法应以喷雾器随意地落至所有试片上,不可防碍喷雾器的随意落下来.
6.3试件不能相互之间触碰.也不能触碰到金属性电导体或渗透作用功效的成分,以及他适用架之外的东西.
6.4 盐溶液勿从一个试件滴流至别的试件上.
6.5 试件鉴别标记或安装孔应覆于下边.
7.实际操作: kg f/cm 2时,就可以逐渐喷雾器.
7.1 实验标准:实验标准如表 1.
7.2 实验時间:为喷雾器逐渐至终结的持续時间.实验時间为电镀工艺层的一项关键质量材料，其所需時间可由交易双方协约
7.3实验后处理工艺:喷雾器实验结束,打开实验室顶盖时,勿使饱和溶液滴落而当心取下试件,不可损害关键表层快速以小于38度的冷水洗去粘附的盐粒,用刷子或海绵除去浸蚀点之外的浸蚀反应物,并马上以整洁空气压缩干躁.
8. 纪录:
既非交易双方另有协约,不然本实验应该有如下所示纪录
8.1 配置生理盐水时,所运用的盐和水的质量.
8.2 实验室温度记录.
8.3 喷雾器采用器的设备,每日应具备以下纪录:
8.3.1 喷雾器量
8.3.2 搜集饱和溶液在室内温度时比例或浓度值.
8.3.3 搜集饱和溶液的 PH 值.
8.4 试件的类型、样子、限度与数额
8.5 试件的前解决清理与后处理工艺清理方式.
8.6 试件于实验房间内的放置方式.
8.7 依第 5.4.2 节常用的被覆方式.
8.8 喷雾器時间.
8.9 实验時间若有终断,则需纪录在其中断的缘由与時间.
8.10 别的查验全部結果.
9.判断方式:
测量浸蚀情况判断,可按行业标准中的标准图对比实施.出泡、裂缝等应用标准图无法判断的,可以用附带尺标的高倍放大镜判断,或由交易双方协约.
附：各种各样机构、我国盐雾测试标准简表
该文章内容致力于散播新技术应用新闻资讯，很有可能有转截/引入之状况，若有侵权行为请联络删掉。
