什么是盐雾试验，中性盐雾试验的方法

什么是盐雾，盐雾试验的归类

耐腐蚀就是指空气中由含盐量细微出液所造成的弥漫管理体系，是人力环境三防产品中的一种，很多公司产品需效仿深海附近气温对商品导致的毁灭性，盐雾试验便是效仿这类迹象的造成，因此测试设备–盐雾试验箱应时而生。

盐雾试验包括中性盐雾和呈酸性耐腐蚀二种，其差别取决于符合的规范与实验方式不一样，别名“NSS”和\”CASS\”实验，是人力三防气温中最多见的一种测试标准。

壳体材料：试验箱团队为进口的PVC加强硬质的塑胶板，外型光亮整平，并抗老化、抗腐蚀；容易清洗、无渗漏，舍弃玻璃钢防腐材料合時间而造成外型

耐腐蚀浸蚀

浸蚀是原材料或其特性在自然环境的效果下产生的损坏或霉变。大部分的浸蚀产生在环境空气中，空气中含有o2、环境湿度、溫度变化和污染源等浸蚀成份和浸蚀要素。耐腐蚀腐化便是一种普遍和最有毁灭性的空气浸蚀。这儿讲的耐腐蚀就是指氟化物的空气，它的关键浸蚀成份是深海中的氟化物盐——氧化钠，它关键来自深海和国内盐土地域。耐腐蚀对金属复合材料外型的浸蚀是由于带有的氯离子含量透过金属材料外型的空气氧化层和保护层与內部材料产生电化学腐蚀引发的。与此同时，氯离子含量带有毫无疑问的水合能，易被粘附在金属材料外型的孔隙度、缝隙挤兑并庖代空气氧化层中的氧，把不可溶的金属氧化物转变为可溶的氟化物，使钝化态外型变为开朗外型。导致对商品极坏的副作用。

褪色肝纤维化材料构造

机盖材料：全透进口的抗冲击家具板材生产制造，有利于实验时观察实验试品受试情况

盐铁桶材料：进口的PVC板， 超大型盐储水箱设计方案，避免因缺乏生理盐水而终止实验

髙压气体管原材料：空调铜管或橡胶软管

饱和状态气体桶：选用进口的高級不锈钢板（SUS304）板；选用亨利定律，给予升温增湿，并给予实验室需之环境湿度

（饱和状态气体桶功效：对于缩小进来的气体加温、增湿及其油过滤）

试验箱全部管路均选用加厚氟硅橡胶管，十五年可持续不衰老及开裂

实验方式

可做实验方式：

中性化盐雾试验（LRHS-108-RY）

盐雾试验（LRHS-270-RY）

冰醋酸盐雾试验（LRHS-412-RY）

铜加快醋本能反应实验

高溫寒湿实验

实验溫度：中性化盐雾试验：实验室：35℃±1℃，b.饱和状态气体桶：47℃±1℃、酸碱性浸蚀实验：实验室：50℃±1℃，b.饱和状态气体桶：63℃±1℃，还可以按JIS、CNS等规范设置

参照规范

盐雾试验参照规范：GB/T 2423.17，IEC60068-2-11,ISO4628-3, ASTM B117, JIS-Z2371, JIS-G3141, GJB 150.1, MIL-STD-810F, MIL-STD-883E等。

中性化盐雾试验

中性化盐雾试验（NSS：Neutral Salt Spray test）是在特殊的试验箱（铸造设备）内，将带有(5士0．5)%氧化钠、pH数值6.5～7.2的生理盐水根据喷雾器安装开展喷雾器，让耐腐蚀地基沉降到被测实验件上，通过毫无疑问時间观查其外型浸蚀情况。试验箱的溫度规定在(35±2)℃，环境湿度超过95%，降雾量为1～2mL/(h·cm2)，喷头工作压力为78.5～137.3kPa(0.8～1.4kgf/cm2)。

中文名字           中性化盐雾试验

喷雾器箱里溫度 为35±2℃

实验标准 根据试件区的雾液，不可再应用

盐雾箱容量 不小于0.2m

介绍

实验件在箱里置放时不能随便与壳体触碰，而要选用悬架或放到专门的框架上，倘若是块状，要与平面图呈l5°～30°角。以间歇性或持续方法开展喷雾器实验。一样平时以24h为一个观察期，间歇性是喷雾器8h，停16h，持续式则是一向一直地喷雾器。还可以依据必需承诺不一样的观察時间。

检测周期依据设备的应用、运送地址/自然环境不一样自主订制。

实验饱和溶液

一、将化学纯的氧化钠溶解纯净水或去离子水中，其浓度值为50±5g/L

二、用酸度计精确测量饱和溶液的PH值，也可以用经酸度计审校过的细腻PH测纸做为日常检验。饱和溶液的PH值可以用化学纯的硫酸或氢氧化钠溶液调节。使试验箱愉耐腐蚀搜集液的PH值为6.5~7.2

三、防止喷头阻塞，饱和溶液在应用前务必过虑。

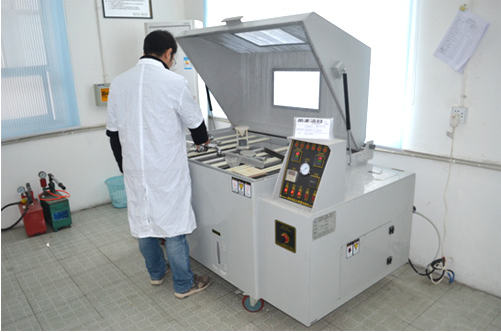

实验设备

一、 用以生产制造实验设备的原材料，务必抗耐腐蚀浸蚀和不危害实验实际效果。

二、盐雾箱，最好是不小于0.4m。聚集在箱顶的出液不可落在试件上。小箱子的外观和规格应促使箱里耐腐蚀搜集液符合5.2条的要求。

三、要能维持箱里每个部位的溫度做到5.1条的要求。体温计和积极温度控制元器件,距箱内腔不小于100mm，并且能够从箱上读值。

四、喷雾器安装包含以下一部分：

1、 喷雾器气动阀门：空气压缩经去油净化处理、进到配有纯净水，其溫度高过箱里溫度数次的饱和状态塔而被湿化。根据控压阀，将整洁湿化的气动阀门工作压力操纵在70～170kPa（0.7～1.7kgf/cm）范畴内。

2、喷雾器室：由喷雾机、生理盐水槽和隔板构成，喷雾机可以用一个或好几个，由试点区的尺寸决策。隔板可避免耐腐蚀立即射在试件上。喷头和隔板置放和部位对耐腐蚀和遍布有影响。

3、生理盐水储槽：须配有保持喷雾器房间内生理盐水槽液位仪毫无疑问的安装。

注：调整喷雾器工作压力、饱和器内温度文隔板的部位使箱里耐腐蚀地基沉降和速率和耐腐蚀搜集液中氧化钠的浓度值做到5.2条的标准值。

五、耐腐蚀回收器:由厚度为250px的布氏漏斗插进含有标尺的集装箱所构成,其搜集总面积约2000px。箱里最少放2个回收器,一个挨近喷头,一个久别喷头。规定搜集的仅仅耐腐蚀而不是从试件或别的位置淌下的液态。

六、倘若盐雾箱已做过有别于本规范的饱和溶液的实验，在应用前务必充足清理。

试件

一、试件的种类、总数、外观设计和规格应依据被试覆盖或产品执行标准的需要而定。如果没有规范，可由关干层面商谈决策。

二、实验前试件务必充足清理,清理方式视试件外型情况和废弃物脾气而定，不可以应用会腐蚀试件外型的耐磨材料和有机溶剂。试件清洗后，须防止脏污。

三、倘若试件是以产品工件上激光切割出来的，不可毁坏激光切割区周边的覆盖。除另有明文规定外，务必用合理的覆盖，如：漆料、石蜡或粘接胶布等，对激光切割区开展珍惜。

试件置放

一、试件放到盐雾箱内，被试脸朝上，让耐腐蚀随意地基沉降在被试表面，被试面不可以遭受耐腐蚀的立即喷出。

二、 试件置放的视角是焦虑不安的。平板电脑试件的被试面与竖直方位成15°～30°，并尽量成20°。外型不规律的试件（如全部产品工件），也应尽量贴近以上要求。

三、试件不可触碰壳体，不可以互相触碰。试件中间的间距应不危害耐腐蚀随意降低在被试表面，试件上的出液不可落在别的试件上。

四、试件支撑架用夹层玻璃、塑胶等原材料生产制造。悬架试件的原材料，不能用金属材料，须用合成纤维、亚麻纤维或别的绝缘层材料。

实验标准

耐腐蚀沉速，经24h喷雾器后，每一个回收器所获取的饱和溶液，就2000px来讲应是1～2mL/h，含氯化钠浓度为50±10g/L，PH值为6.5～7.2。

实验周期时间

一、实验的時间，应按被试覆盖或产品执行标准的需要而定，如果没有规范，可经相关层面商谈决策。举荐的检验周期时间为：2、4、6、8、、24、48、72、96、144、168、240、480、720h、1000h。

二、在要求的检验时间内，喷雾器不可终止，仅有当需短暂性观查试件时，才可以开启盐雾箱。

三、倘若实验终点在于逐渐发生锈蚀的時间，试件必需常常查验。因而这种试件不可以同已经有预订实验周期时间的试件一路实验。

四、对预订周期时间的实验，可按周期时间(一)开展查验，但在查验全过程中，不可以毁坏试面，拆箱查验试件的時间，应尽量短。

实验后试件的清理

实验完成后，取出试件，为减少浸蚀物质的掉下来，试件在清理前，放到房间内纯天然干躁0.5～1h，随后用不高过40℃的清理流动性水，轻轻地清理以去除试件外型残余的耐腐蚀饱和溶液，再马上用电吹风烘干。

实验实际效果的点评

为了更好地满足不一样的实验目地，可以采取多种多样实验实际效果点评规范，如净重变化、显微镜观察、物理性能等。通常实验实际效果的评判规范，应由被覆盖或产品执行标准明确提出。对一样平时实验，基本记述仅需考虑到下面几层面：

a. 实验后的表层；

b. 去浸蚀物质后的表层；

c. 浸蚀缺点，如电偶腐蚀、裂痕、汽泡等的遍布和总数。

注：以上三层面可选用GB 6461—86《金属覆盖层 对底材为阴极覆盖层腐蚀试验后的电镀试样的评级》所明文规定的方式 开展鉴定。

d. 逐渐发生锈蚀的時间。

测试报告

一、测试报告务必注明选用的评判规范和获得的实验实际效果。必须时，应该有每一件试件的实际效果、每一组平行面试件的均值实际效果或试件的相片。

二、测试报告务必包含实验方式的材料，这种材料可依据实验目地以及规定而定。一样平时包含以下內容：

a. 被试覆盖或设备的表明；

b. 试件的外观和规格，试件总面积和外型情况；

c. 试件的制取，包含实验前的冲洗和对试件边沿或别的尤其位置的珍惜方式纪；

d. 覆盖的已经知道特点及外型解决的表明；

e. 试件总数；

f. 如用净重变化做为点评规范，须表明实验后试件除去浸蚀物质方式所造成的无重力；

g. 试件置放的视角；

h. 实验溫度；

i. 实验周期时间；

为了更好地查验实验标准的准确性，不远千里放到盐雾箱内的参照试片的脾气及所得的的实际效果。

大量纳米防水新闻资讯请关心“派旗纳米”微信公众号

该文章内容致力于散播新技术应用新闻资讯，很有可能有转截/引入之状况，若有侵权行为请联络删掉。
