科普 | PCBA电路板上哪些区域不能涂覆三防漆

针对一些刚触碰三防漆的人而言，因为不太掌握三防漆的特点，害怕错误操作反倒导致pcb线路板电子器件的损害，尤其是三防漆涂敷时电路板上什么地区应开展遮蔽，什么地区可开展涂敷，因而常常有些人问，电路板上什么城市不可以涂敷三防漆？实际上这是在业界并没十分实际的要求，与客户的具体需求量相关。一般射频连接器，电源开关，热管散热器，火红金手指，精准定位孔等这种部位要涂敷前是要做遮蔽维护的。依据应用工作经验，下列这种地区不可以涂敷三防漆。

大部分商品涂敷三防漆时的规定如下所示：

不可以被涂敷的地区：

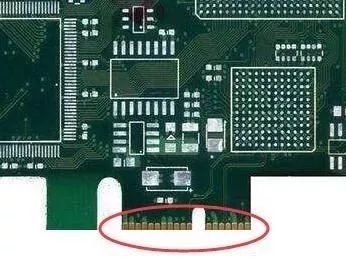

1.必须保护接地的地区，如金焊层、火红金手指、金属材料埋孔、检测孔等；

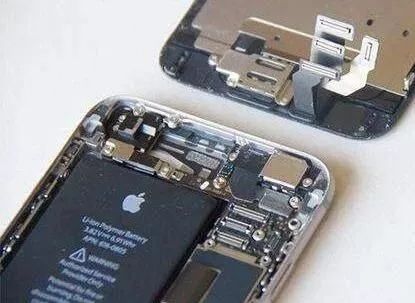

2.充电电池及充电电池固定支架；

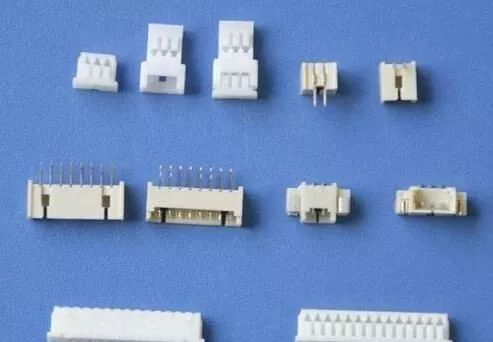

3.射频连接器；

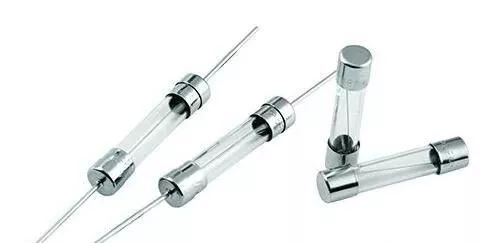

4.熔断丝及机壳；

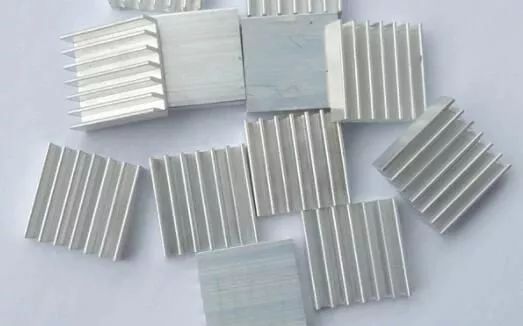

5.热管散热；

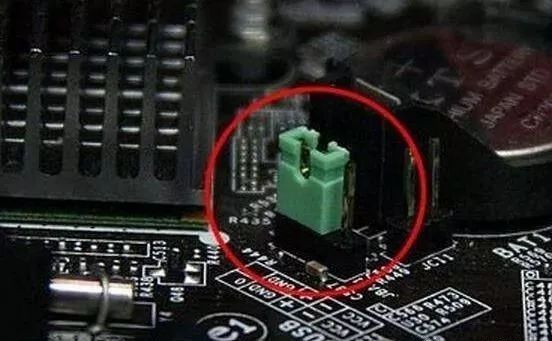

6.漏线；

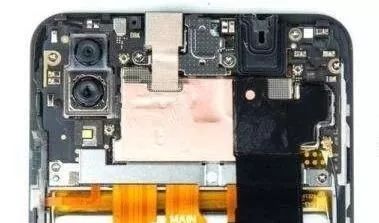

7.电子光学设备的光圈；

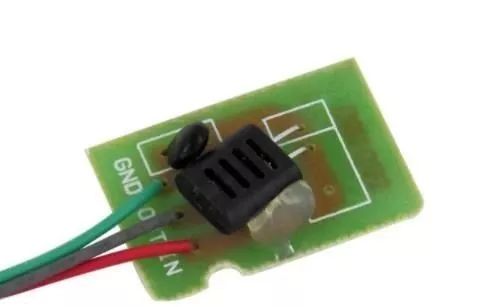

8.传感器；

9.感应器；

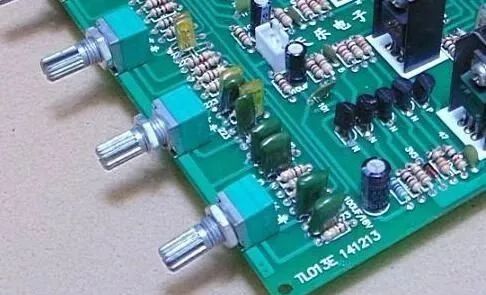

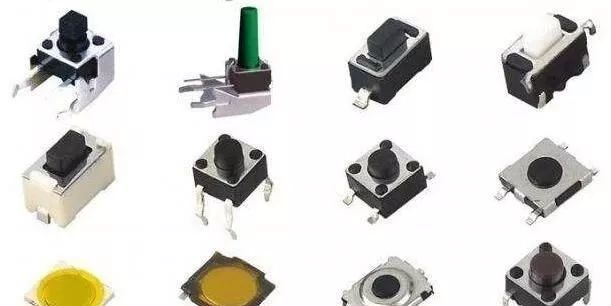

10.沒有密封性的电源开关；

11.会被镀层危害功能或实际操作的其他地区。

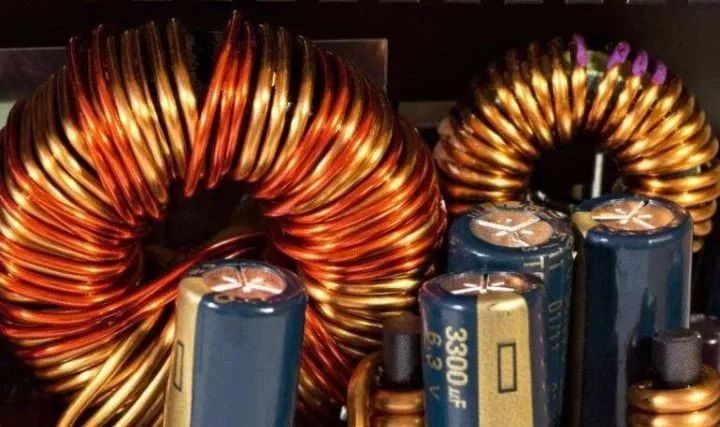

例如电感器类电子器件，涂敷三防漆后很可能会危害电气设备特性，一定要事前检测

务必涂敷的地区：

除以上提及的地区，全部其他点焊、电子器件管腿、电子器件电导体一部分都应该是被涂敷，一般是对务必遮蔽的元器件开展防护解决后整个PCB线路板开展涂敷。
