涂料附着力基本原理分析

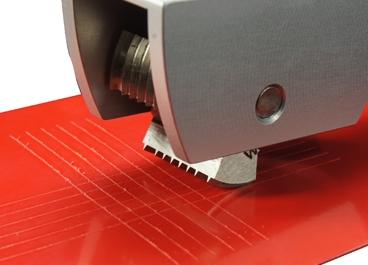

当两物件被放到一起做到密切的页面分子结构触碰,以致转化成新的页面层,就转化成了粘合力。粘合力是一种错综复杂的状况,牵涉到“页面”的物理学效用和化学变化。由于通常每一可观查到的表层都和好几层物理学或有机化学吸咐的分子结构相关,真正的页面数额并不准确了解,问题是在两表层的哪里划界及粘附真真正正产生在哪儿。

当涂料施工于的墙面或者材料上,并在烘干和干固的环节中粘合力就转化成了。这种力的大小在于表层和粘接料(环氧树脂、高聚物、原料)的特性。理论上这种力可分成二类:主价力和次价力。离子键即为主导价力,具备比次价较高得多的粘合力,次价力根据以共价键为象征的弱得多的物理学相互作用力。这种相互作用力在具备正负极官能团(如羧基)的的墙面或者材料上更普遍,而在非极性表层如高压聚乙烯上则较少。键的強度和键能抗压强度/种类/动能(大卡/克分子)/案例:

共价化合物 主价力 15～170 绝大部分有机化合物

共价键 次价力 <12

色散力 次价力 <10 绝大部分分子结构

偶竭力 次价力 <5 正负极有机化合物

诱发力 次价力 <0.5 非极性有机化合物

建筑涂料粘附的准确原理大家并未彻底掌握。但是,使2个物件联接到一起的力很有可能因为的墙面或者材料和建筑涂料根据建筑涂料蔓延转化成套筒连接、静电感应吸引住或离子键合。依据的墙面或者材料表层和常用材料的化学物理特性的不一样,粘附可采用以上原理的一种或几类。一些明确提出的基础理论探讨如下所示。

.套筒连接基础理论

这类镀层作用机制适用当涂料施工于带有孔、洞、裂缝或空穴的的墙面或者材料上时,建筑涂料可以渗入进来。在这样的情况下,建筑涂料的功效很象木料拼接时的钢钉,起机械设备锚定功效。当底料有凹形槽并铺满干固的建筑涂料时,因为机械设备功效,除掉镀层更为艰难,这与把二块榫结的物块拼在一起相近。对各种各样表层的分析化学和制图(外观设计图)表明,建筑涂料的确烯烃复分解到繁杂“隧道施工”样子的凹形槽或裂痕中,在干固硬底化时,可给予机械设备粘附。各种各样建筑涂料对老的或已风化层的镀层的粘附,及其对喷沙的墙面或者材料的粘附就归属于这类原理。磷酸锌或铁与建筑涂料具备比较大的触碰总面积,因此能提升粘附和耐腐蚀性。

表层的不光滑水平危害建筑涂料和的墙面或者材料的页面总面积。由于除去镀层需要的力与几何图形总面积相关,而使镀层粘附于的墙面或者材料上的力与具体的表面触碰总面积相关。伴随着面积扩大,除去镀层的艰难提升,这通常可根据机械设备打磨抛光方式给予不光滑表层来完成。根据喷沙使面积提升,結果粘合力提升。显而易见因为别的很多要素的危害,粘附并不按同样占比提升,但是通常可看到明显的提升。

仅有当建筑涂料彻底渗入不规律表层处,提升外表粗糙度才有益,若不可以彻底渗透到,则建筑涂料与表层的触碰会比相对应的几何图形总面积还小,而且在油漆和的墙面或者材料间留出间隙,间隙中停留的汽泡会造成水蒸气的聚集,最后造成粘合力的损害。

常常根据对已干固的镀层开展磨纱解决,可改善固层粘合力(特别是汽车涂料中),特别是背景色漆/水性漆管理体系中,规定水性漆光滑、明亮且表面低,因而第二层水性漆的粘附有一定的艰难。这一问题当材料在比原本定溫度高得多的溫度下干固或烤制時间增加时越来越更为严重,这2种状况下,对该表层开展轻微打磨抛光表明,粘合力可显着提升。尽管表层不光滑化能提升粘合力,但务必留意防止深而尖的样子,因为不光滑化生成的顶峰会造成透影(看究竟材),在某种情形下并不期待那样并且深而尖的突起会产生不均匀一的镀层,进而转化成应力点,粘合力减少,进而耐用性降低。

只需涂层稍具流通性,涂层收拢,薄厚不均衡及其三维规格的转变就非常少会转化成不能释放出来内应力,但伴随着黏度和镀层刚度的提升及其对的墙面或者材料的粘合力慢慢产生会转化成很多的内应力,并残余于干漆层中。显而易见在固定不动工程施工主要参数(湿膜和湿膜薄厚)时,突起一部分的镀层薄厚比凹处小,造成化学性质不一样。这类不均匀一镀层具备很高的内内应力,在资金投入运用时,会进一步遭受修复漆有机溶剂的特点或衰老的危害,偶尔会超出涂层的内应力承受力,造成裂痕、脱落或别的涂层一致性的减少。

电镀工艺金属材料对高压聚乙烯和ABS塑料的粘合力证实是来自套筒连接。金属材料电镀包含最先对塑胶表层处理,转化成很多的机械设备凹痕,有益于机械设备相互连接,随后用氯化亚锡饱和溶液活性,并在Pd2 饱和溶液使得Pd堆积,不插电堆积镍,随后电镀工艺所需金属材料,如铬。仅有当塑料处理后转化成联接凹痕时,电镀工艺金属材料对塑胶的粘合力才强。不一样预备处理金属材料不但更改表层的有机化学构成,并且会转化成表层连接功能,机械设备相互连接对这种表层起着即使并不是最重要,也是非常大的功效。

没有处理和酸洗磷化的冷轧板的表层形状,磷化处理后表层上可发觉很多的交叠的磷酸铁微集成ic,集成ic间的区域给予了大批量的物理学连接功能。

2.化学键理论

在页面间很有可能产生共价化合物,且在热固性塑料建筑涂料中更有可能产生,这一类相互连接最牛且耐用性最好,但这规定互相反映的有机化学官能团紧紧融合在的墙面或者材料和建筑涂料上。由于页面层非常薄,页面上的离子键难以检验到。殊不知,如下边所探讨的,的确发生了页面引线键合,进而进一步提高了粘接抗压强度。有一些表层,如已涂上的表层、木料、一氧化氮合酶和有一些塑胶,会出现各式各样的化学官能团,在适宜的前提下,可和镀层原材料产生离子键。

有机化学矽烷普遍用以玻纤的面漆以提升环氧树脂和化学纤维弹性体材料中夹层玻璃的粘合力,也可作为面漆或一体化混合物质以推动环氧树脂对铁矿石、金属材料和塑胶的粘合力。本质上,运用时转化成了矽醇油,可与夹层玻璃表层的矽醇油,或是也很有可能与别的氢氧化物产生强的醛基 。这类离子键合可产生在夹层玻璃、瓷器及一些金属材料的墙面或者材料表层的金属材料氢氧化镍和含矽烷 建筑涂料间。

含反映性官能团如甲基和羧基的建筑涂料趋向于和带有相近官能团的的墙面或者材料更牢固地粘附、这类原理的一个事例是三聚氰胺干固亚克力油漆对三聚氰胺干固聚脂面漆的出色粘合力,一种有可能的表述是已干固面漆的剩下甲基会与油漆的三聚氰胺环氧固化剂反映,事实上把底漆和面漆拉在了一起。当该建筑涂料过烤制(烤制時间太长和/或干固溫度过高)时,油漆的粘合力显着变弱,有时候乃至无粘合力。剩下甲基会对粘合力有奉献可从IR谱图获得确认:规范烤制的面漆含有甲基,而过烤制面漆即使有也仅有非常少的甲基。

当底材带有反映性甲基时,在恰当的前提下也会和热固性塑料丙烯酸涂料产生化学变化。

离子键合也可以可适用表述环氧树脂胶建筑涂料对甲基纤维素的墙面或者材料的出色粘合力。显而易见,正如同红外光谱所确认的,页面上环氧树脂胶的环氧树脂环烷甲基纤维素的甲基产生反映,造成甲基纤维素上甲基伸缩式震动峰3350cm-1和C-O的伸缩式震动峰1100～1500cm-1的消退,与此同时环氧树脂胶的环氧树脂基915cm-1峰和氧桥对称性伸缩式震动峰1160cm-1消退。

有一些高聚物对已化学交联的高聚物表层粘附较差,发生页面性的破损。有报道称添加小量的一些中氮官能团能进一步提高粘合力。比如羟基高聚物对化学交联醇酸树脂具备较强的粘合力,由于页面上两两色产生氨-酯交换反应,产生酰胺键。

以丁胺作羟基高聚物的实体模型化学物质可以非常容易发觉氨-酯交换反应。当胺添加未干固醇酸树脂的二甲苯饱和溶液中,二者在常温下很易反映产生二丁基苯二氟苯,并会结晶体而进行析出 。FTIR光谱法检验氨基树脂和未干固醇酸树脂的混合物质发觉,混合物质烤制后胺基消化吸收峰降低,与此同时发生氟苯消化吸收峰,表明在页面上的确发生了氨-酯交换反应。
3.静电感应基础理论

可以想象以通电双电层方式存有的静电引力力产生于镀层表层的页面上,镀层和表层均含有残留正电荷,散播于管理体系中,这种正电荷的相互影响能提升一些粘合力。静电力主要是色散力和来自永久性偶极子的相互作用力。带有永久性偶极子物质的分子间的诱惑力由一个分子结构的正电荷区和另一分子结构的负电荷区的相互影响造成。

建筑涂料湿润固态表层的水平根据表面张力测量诱发偶极子间的诱惑力,称之为英国伦敦力或色散力是范德华力的一种,也对粘合力有一定的奉献,对一些的墙面或者材料/建筑涂料管理体系,这种力给予了建筑涂料和的墙面或者材料间的绝大多数诱惑力。应当注意到这种相互影响仅仅近程相互影响,与建筑涂料/的墙面或者材料间间距的六次方或七次方反比。由于当间距超出0.5纳米技术（5埃）时,这种力的作用显著降低,因此镀层和的墙面或者材料的较深接触是必需的。

4.蔓延基础理论

当建筑涂料和的墙面或者材料(高聚物)这两相根据湿润做到分子结构触碰时,依据材质的特性和干固标准的不一样,生物大分子上的一些情节会向页面另一边开展不一样水平的蔓延。这种情况须经二步进行,即湿润以后开链越过页面互相蔓延产生交叠网状组织。

由于长链特性不一样和扩散系数较低,非类似高聚物通常兼容问题,因而,详细的生物大分子越过页面蔓延是不太可能的。殊不知,基础理论和试验材料表明,部分开链蔓延非常容易产生,并在高聚物间产生10～1000埃的蔓延页面层。建筑涂料的蔓延也从触碰時间、干固溫度和分子式(相对分子质量、分子结构链软性、主链官能团、正负极、烃基和物理学兼容模式)的危害间接性获得确认。立即的直接证据则包含扩散系数的测量、电子显微镜对页面构造的观查、辐射源热致发光技术性和显微镜。显而易见,这类蔓延容易产生在例如橡胶制品的高聚物的墙面或者材料上,由于分子结构间随意容积比较大,且与金属材料对比分子结构间间距大很多。

着产生原理

当不类似的二种原材料做到“密切”触碰时,在空气中的2个随意表层消退,产生新的页面。页面相互影响的特性影响了建筑涂料和的墙面或者材料中间成键的抗压强度,这类相互影响的水平基本上由一相被另一相的润滑性决策,应用液态建筑涂料时,高效液相的流通性也是有很大的协助,因而湿润可被当作建筑涂料和的墙面或者材料的较深接触。为了更好地维持镀层与的墙面或者材料的粘合力，除开确保基本的湿润外,在涂层产生后的彻底湿润和干固后仍维持引线键合状况不会改变是很重要的。

来源于：涂料品牌
