防潮绝缘的抗腐蚀漆——电路板外观涂布纳米三防介绍

三防漆(Conformal Coating)是一種塗布在包装印刷電路板上以产生保護膜的方式，這層保護膜通常僅是很薄的一層(約30～210µm)，它可以用來加強電子产品的防水、耐污、防塵、防化學环境污染的工作能力，还可以避免焊點及導體與空氣接觸而繼續腐蝕的問題，可以具有屏蔽掉及切除一些電磁干擾，更可以具有絕緣的功效。

這種三防漆(conformal coating)塗層還有一個额外的主要用途，便是可以提高电子器件的耐磨性及耐溶劑的工作能力，还可以釋放多少溫變化時所导致的應力。

就因为三防漆(conformal coating)有這些種種的優點，因此經常被運用在一些必需曝露於極惡劣的环境下的产品，如多化學氣的环境、高耗能或多灰塵环境、高濕环境，極高或級低溫环境中。在消費性電子产品中則經被常见來保护或絕緣一些電機产品或電子元器件裝置，比如馬達、發電機、變壓器、電磁閥開關…等。

三防漆(conformal coating)的塗布原材料大部分有Silicone(矽膠、硅膠)、Acrylic(壓克力)、Urethane(聚氨酯材料)等三種全透明的材料，也是有应用Epoxy(環氧樹脂)的，但其為不全透明材質，因此較人少应用。加气站或航空公司飛行器上所运用的产品會被规定符合ATEX規範，塗布三防漆(conformal coating)便是其规定之一，目地是為了防止一切電子产品在尤其环境下所有可能造成的短路故障、火苗而导致火災或者发生爆炸進而產生性命損失的难测。

三防漆(conformal coating)干固的形式可以应用室溫干固及加熱干固兩種。

下边梳理四類三防漆(conformal coating)材質的特点及详尽事項：

• Silicone材質干固後通常呈現全透明且具彈性橡膠態，比较能有效抗震，还可以承担較大多少溫變化所產生的劇烈應力變化(-40°C~200°C)。
• Acrylic材質干固後通常呈現全透明并且堅硬的塗層，具备波段操作濕性和較快的干固时间，耐磨损及絕緣性佳。
• Urethane材質干固後通常呈現全透明且硬的塗層，具备優越的耐腐蚀性和优异的防水工作能力，在低溫环境下的特性特别是在穩定，但較不耐高温溫。
• Epoxy為基質的塗層原材料很堅固，通常為不全透明狀，具备出色的防水及防濕工作能力，其防化學腐蝕和耐磨性能的表現也尤其很是好，此外Epoxy也具备出色的介電特点(dielectric properties)。

三防漆(conformal coating)塗布時的详尽事項：

塗布三防漆(conformal coating)的时侯，需注意防止塗布到一些後續生产加工時必需做電氣接觸，或者電路連接的零件，例如說電源电源插座(Power jack)、連接器(connector)的接觸片，這是因为三防漆(conformal coating)為絕緣材質，附著在這些必需導電接觸的电子器件將會导致電性欠佳。

此外，揚聲器(buzzer, speaker)為開放式的零件，有開孔，一旦三防漆跑到其零件內部，將會影响到彈片的振動頻率進而影响到發聲。

還有，LED也不能被塗布到，否則LED的光線很有可能會變昏暗或者导致颜色改變的後果。

三防漆(Conformal coating) 塗布的方法一般可以分为3 1種：

1. 浸漬(dipping)：對大中型設備較經濟，可是塗布後的薄厚會受浸漬的溫度、时间、抽出来的速率、垂流的时间、是不是加風刀…等要素影响。
2. 噴塗(spraying)：對大中小型設備較經濟。应用噴塗的时侯如同噴漆一樣，塗布的均勻度取決於相對移動的速率、噴塗部位、噴塗的压力、是不是有較高零件而定。此外零件底端无法噴塗到，很有可能必需額外處理。
3. 刷塗(brushing)：對中小型的設備較經濟。塗布的时侯非常容易因为塗布的方法熟練度而导致塗布不均匀勻发生，此外也需要注意刷子掉毛的問題。零件底端也較難塗布。
4. 選擇性塗布(Selective Coating)：塗布雖然好處很多，但常常費時又費工，还可以選擇必须的部分部位塗布就可以。

三防漆(Conformal coating)的检杳

因为绝大多数的三防漆(Conformal coating)在噴塗之後都呈全透明無色狀，或者一層薄薄的比較淡的颜色，一样平时很難用人眼立即檢查出来噴塗的結果。因而大多数的三防漆(conformal coating)原材料都會加上少量的紫外光線螢光劑，這麼一來只需安装紫外线(UV)检杳機就可以用來检杳噴塗的情況以及均勻度了。

選擇三防漆(conformal coating)材質的时侯還需详尽其加溫的條件，有一些必需加宽溫干固，有一些則只需室溫就可以干固。加宽溫干固者通常强度會較高，可以耐磨损損，室溫干固者，則具彈性優勢較軟。

▼应用噴塗(Spraying)方法作業時，需設備真空包装的設備，否則噴塗的物質會飄散到空氣當中，影响人体的身心健康。

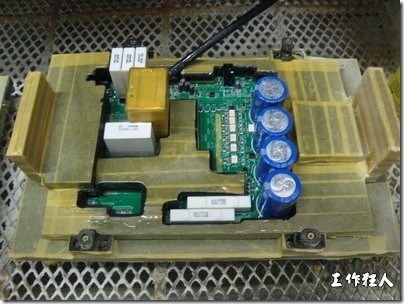

▼噴塗作業時可以应用夹具把一些不能噴塗到的地区及零件覆蓋起来，以防絕緣物質噴塗到一些必需作導電接觸的地区。

▼作conformal coating時还可以应用不殘膠的貼紙黏貼於一些不能噴塗到的零件。

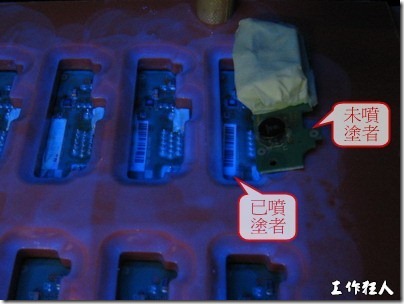

▼噴塗過的打印電路板可以应用紫外线來演查噴塗的情況，圖剧中工作中熊用心放了一片還沒噴塗過的打印電路板，以作為比较。
