派旗纳米·官方网站
近日，中物院二所聚变裂变式混和电力能源研究所在超疏水超亲汽体的金属催化剂制取以及氢-水放射性核素互换反映特性科学研究层面获得重大进展，文章发表在自然环境与污水处理层面学术期刊JHM上。
氢-水放射性核素互换反映被普遍使用于水里氢同位素的分离出来、含氚污水中氚的除去及其重水的生产制造。和气相色谱催化反应互换反映（VPCE）对比，高效液相催化反应互换反映（LPCE）因为有着较低的能源消耗和较高的氢同位素分离出来因素，获得了学者的普遍关心。在氢同位素互换反映中，一个非常典型的问题便是常用的亲水性金属催化剂会被水珠所侵润，造成做为生成物的蒸汽和氡气没法抵达金属催化剂的反映活力结构域。为了确保LPCE反映的实效性，具备疏水性能的金属催化剂被开发设计了出去，金属催化剂的多孔材料确保了金属催化剂活力结构域与生成物的可以触碰。来源于斐济的W. H. Stevens等人首先制取了用以氢-水放射性核素互换的亲水性金属催化剂。她们将Pt/Al2O3的表层覆以亲水性的氯硅烷塑料薄膜，具有了较好的吸水功效，反映的催化剂的活性也取得了非常大的提升。此后，二种常见的金属催化剂被研发出去，包含Pt/SDB和Pt/C/PTFE。在其中，SDB与PTFE具备较好的有机化学可靠性，都作为亲水性的媒介。殊不知，二种常用的金属催化剂的表面张力为约110度，根据独特的制取方法，金属催化剂的表面张力可以提升到132度。
虽然进一步提高加氢催化剂的疏水性可以合理地提升金属催化剂的催化剂的活性，可是表面张力超过150度的金属催化剂，也就是超疏水的金属催化剂现阶段还很少有报导。现阶段常用的亲水性金属催化剂有三种常用的问题。最先，以Pt/SDB 为例子，亲水性膜会遮盖一部分金属催化剂活力结构域；次之，水珠会黏附在普遍的亲水性金属催化剂的表层（图1）；最终，Pt金纳米颗粒会在长时间的运作和金属催化剂再造全过程中造成熔结，造成催化反应特性变弱。除此之外，很多的分析主要是集中化于提升金属催化剂的颗粒物与遍布及其金属催化剂中亲水性媒介和金属催化剂的成分提升。针对反映中的出液、汽泡、和金属催化剂外表的动态性触碰关联则难得少有科学研究。

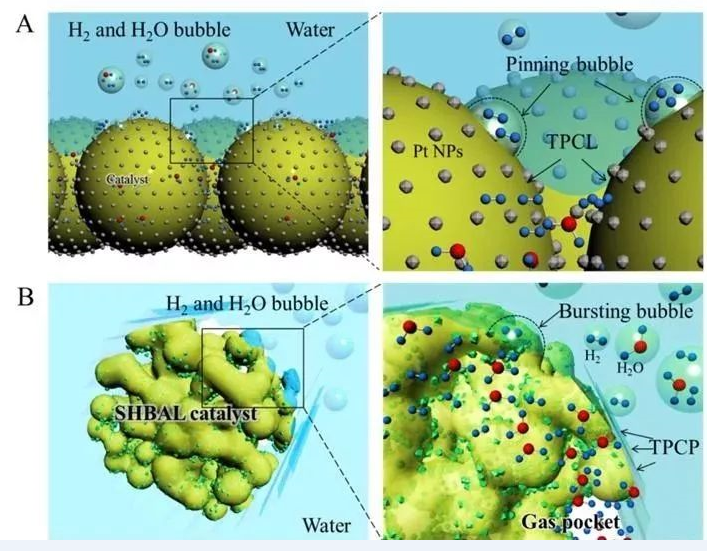

图1（A）普遍的亲水性金属催化剂Pt/SDB，水就会一部分遮盖金属催化剂的表层，与此同时，汽泡会黏附在金属催化剂的表层。（B）超疏水，超亲汽体的Pt@MIL-101/PVDF的催化表层抵触液态，而且吸咐汽泡进到充气膜內部。
有鉴于此，本项目研究工作人员应用饱和溶液法制取了一种超疏水超亲汽体的Pt@MIL-101/PVDF金属催化剂。该金属催化剂的表面张力为156度，主要表现出了超疏水特点，合理避免了水对金属催化剂的侵润（图2）。次之，该金属催化剂主要表现出了超亲汽体的特点，其汽泡表面张力约为0度，确保了解决与金属催化剂的可以触碰。应用扫描仪透射电镜和吸咐特点曲线图对该金属催化剂开展了外貌表现，进一步说明了金属催化剂的双层孔状构造。除此之外，MIL-101将Pt金纳米颗粒覆盖于其孔中，可以有效的防止金属催化剂在长时间运用全过程中金属催化剂特性的减低。此外，科学研究员工对该金属催化剂的特性进行了表现，并对反映原理开展了探讨。
超疏水超亲汽体金属催化剂对氢-水放射性核素互换反映特性具备显著提高功效，这种金属催化剂设计构思为进一步发展性能卓越亲水性金属催化剂给予了构思。

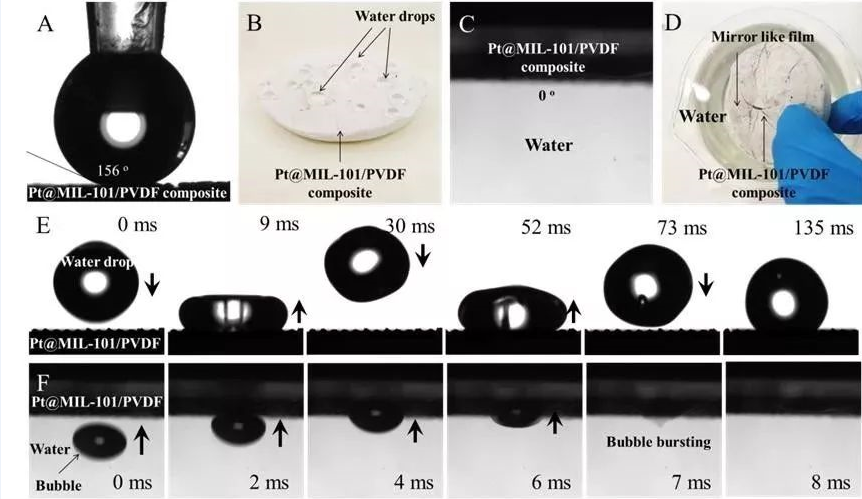

图2（A）Pt@MIL-101/PVDF金属催化剂水珠表面张力超过150度，为超疏水。（B）详细出液在金属催化剂表层翻转。（C）金属催化剂汽泡表面张力约为0度，为超亲汽体。（D）浸入于水里金属催化剂表层遮盖一层充气膜。（E）水珠在金属催化剂表层跳跃。（F）汽泡快速在金属催化剂表层开裂并进到多孔结构金属催化剂中。
论文标题：Superhydrophobicand superaerophilic hierarchical Pt@MIL-101/PVDF composite for hydrogen waterisotope exchange reactions。该科学研究获得国家磁管束聚变新项目(2017YFE0301602, 2017YFE0300301, 2015GB106004)的支助。
来源于：聚变裂变式混和电力能源研究所
编缉：王晓丽 审编：何佳恒
该文章内容提高散播新技术应用新闻资讯，很有可能有转截/引入之状况，若有侵权行为请联络删掉。
