超耐磨超疏水硅胶块体材料：与简便环保的乳液制备法结合发生怎样的化学反应？

超疏水原材料在航天航空、食品产业及其生物医学工程原材料行业有着较大的应用前景。殊不知，生产制造方式的不环境保护和比较有限的耐用性依然是超疏水原材料大规模生产和采用的两个阻碍。根据此，西班牙工院的科学研究工作人员根据可规模性开展且环境保护的牧业反映方式，制取出耐用性强力的硅胶材料块材超疏水原材料。最先是根据机械搅拌，制取出无表活剂的聚二甲基硅氧烷溶液（PDMS）包水保湿乳液，促使PDMS內部产生相分离，为此提升PDMS中孔隙率和提升外部经济构造表面粗糙度，将PDMS干固并打磨抛光表层后，获得超疏水性的块材原材料。与此同时，还可以将二氧化硅金纳米颗粒分散化在水看中，以造成μm/纳米技术构造的整料，进一步提高表面粗糙度。而且，因为PDMS具备高弹力，块材材料的超疏水性在通过机械设备拉申或缩小后都可以获得维持。而且，该超疏水硅胶材料块材原材料对刮板、胶布脱离和手指头擦洗，及其严苛的打磨砂纸损坏检测都呈现出良好的耐用性。当曝露于腐蚀饱和溶液、紫外光、偏激溫度和高效率能量出液的不好自然环境标准时，超疏水性也保持稳定。该作品发布在最近《ACS Applied Materials & Interfaces》上。

▲图1

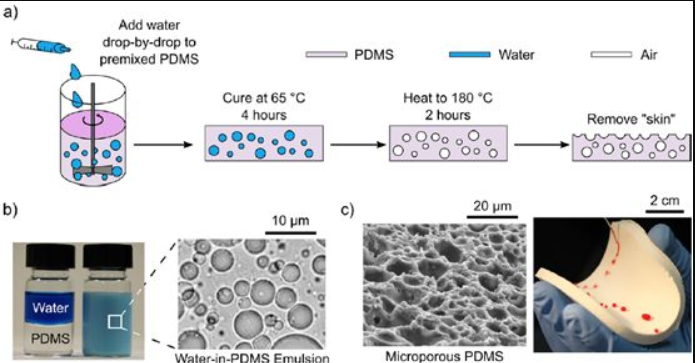

a）用以生产制造具备微结构构造的PDMS块材材料的保湿乳液模版化方式。最先根据机械设备混和得到无表活剂的油包水PDMS保湿乳液。在PDMS热干固以后，加温固态整料以使块材中的水份挥发。通过打磨抛光后外部经济纹路呈现在块材表层。

b）水（染上蓝上色）和PDMS产生相分离及其油乳状液的PDMS保湿乳液的相片。电子光学显微照片表明水微滴在PDMS中分散化优良。

c）干固的PDMS整料的SEM图象。冲击性水珠（染上鲜红色的比照）在PDMS块材材料的微纹路表层主要表现出相对高度的流通性。

▲图2

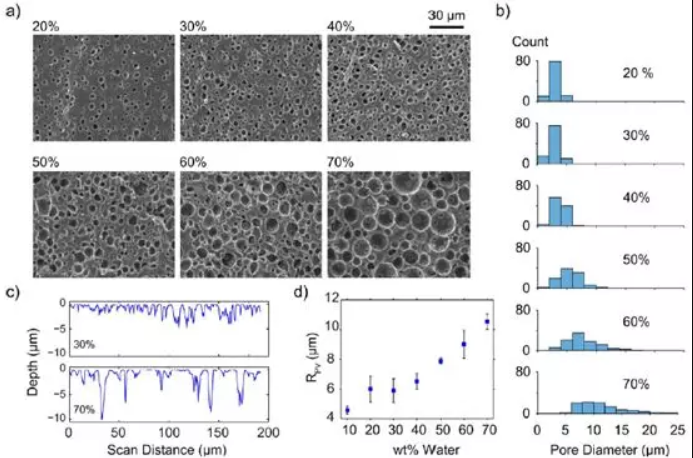

a）伴随着磷酸激酶保湿乳液原水的wt％提升，PDMS块材材料的表层纹路的SEM图象。

b）直径的条形图表明直径均值和传播率伴随着水的wt％的提高而提升。 c）带有30％和70％水的保湿乳液做成的整料的深层剖视图。

d）伴随着磷酸激酶保湿乳液的水净重％，截面峰时值提升。

▲图3

a）检测外部经济和μm/纳米技术构造整料的耐磨性能的方式平面图。

b）应用P240和P600打磨砂纸做为切削实验面时，损坏间距与润滑性的函数公式。

c） P240打磨砂纸损坏后的材质的SEM图象的表层纹路几乎与初始原材料同样。 而用P600打磨砂纸摩擦后，表层形状发生更显著的更改。

▲图4 在PDMS总体原材料上开展机械设备境耐用性与自然环境稳定性测试

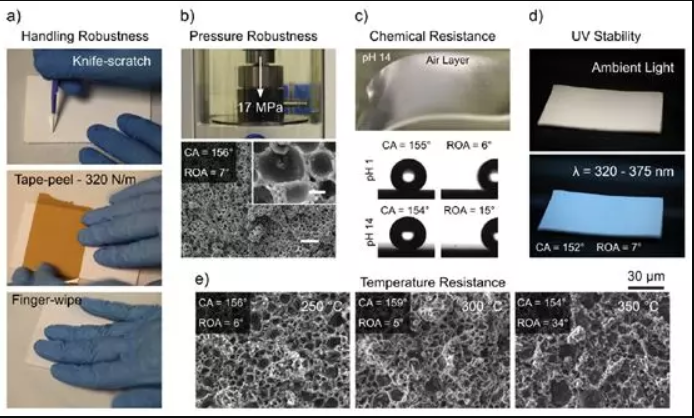

a）刮板，胶布脱离和手指头擦洗检测来仿真模拟真正的解决标准。

b）缩小实验（17 MPa），表层宏观构造和润滑性不会改变。

C）超疏水总体沉浸在浓度较高的的碱性溶液中的相片，空气依然由此可见。

d）在外部地理环境和紫外光自然环境下试品的相片。

e）被加温到极高溫度后的试品的SEM图象。当加温到300℃时，润滑性沒有转变，加温到350℃后，出液在表层依然是行动的。

该文章内容提高散播新技术应用新闻资讯，很有可能有转截/引入之状况，若有侵权行为请联络删掉。
