1 引 言
针对一些繁杂的电子器件系统软件，每块线路板难以完成全部电源电路的作用，通常必须几块线路板才可以完成祭个电控系统的作用，构成一个完全的电子控制系统；也有一 电子控制系统因为构造等缘故，系统软件中的各程序模块务必分离出来安裝，因而也务必应用几块线路板来完成。在组成这一类的电子控制系统时，假如每个构成部分中间有大批量的数据信息必须传输，则系统软件中每个一部分中间的通信问题就变得尤其关键。运用并行处理差分信号传输技术性可以合理地解决困难，尤其是针对传输数据间距较远，传送数据量大，传送即时新规定高的场所，更可以表明出该技术性的优势，进而为处理例如以上提及的电子控制系统设计方案问题带来了更佳的解决方案与方式。
2 LVDS技术性
3 Cyclone可编写成逻辑性元器件以及差分信号插口
Cyclone列系是Altera企业近些年发布的根据1．5 V，0．13μm纯铜SRAM加工工艺当场可编门阵列元器件，其內部具备丰富多彩的逻辑性資源，较多可给予20060LEs，给予8个全局性钟表及1-2组钟表锁相环路，核心选用1．5 V的低压，I／O插口适用1．5 V，2．5 V，3．3 V及5 V的标准接口，适用成本低的串行通信配备元器件EPCS1，EPCS4等，这种資源为操作系统的设计有很大的便捷，再加之其廉价的价钱促使该系列产品元器件的运用极其普遍；除开以上的特性以外，Cyclone列系元器件还带来了数额诸多的快速（640 Mb／s）LVDS I/O插口和低速档（311 Mb／s）LVDS I／O插口，这种丰富多彩的LVDS插口資源为差分信号传输给予了便捷，与传统的的低电压差分信号传输插口相较为选用Cyclone的FPGA更具有灵敏性。Altera企业开具的QuartusⅡAPP为Cyclone元器件的运用带来了强有力的适用。

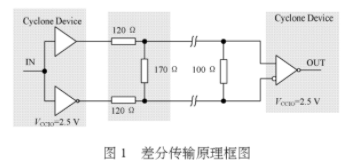

图1是选用Cyclone的FPGA完成低电压差分信号传输的实体模型构造框架图。该传输在2个cyclone的FPGA集成ic中间开展，运用该可编逻辑性元器件的I/O插口的LVDS控制器把FPGA內部逻辑性数据信号变换为低电压音频信号对，通过同轴电缆传输到另一方被差分信号接受电源电路接受，在发送器的输入输出端连接电阻器互联网可以消弱音频信号的幅度值，避免数据信号造成震荡，而在协调器的差分信号对线中间划入的100 Ω电阻器做为终端电阻，因为差分信号信号接收器的键入特性阻抗较高，因而差分信号对网上的电流量关键根据终端电阻产生控制回路，进而也在信号接收器的导入端产生差分信号接受的数据信号工作电压。因为差分信号对线在传送流程中藕合的电磁干扰大概非常，因而在差分信号接受时可以被不错抑止，这也是差分信号传输技术性最主要的基本原理与立足点。 图2中（a），（b）分别是LVDS差分信号推送与接受时的数据信号波型。

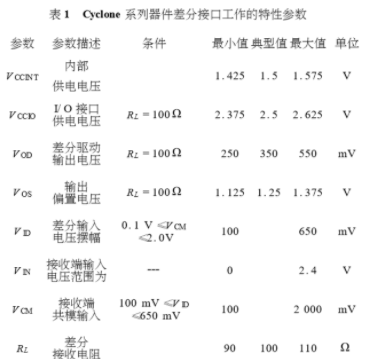

表1是Cyclone系列产品元器件差分信号插口工作中的特点主要参数。
4 LVDS技术性通信的计划方案
低电压差分信号传输技术性仅是一种方式方法，简易地讲这类方式方法给予了用以通信网络的具备较高抗干扰性的信息传送方式，可是对一个实际的通信系统来讲，除开必须如此的传送方式之外，还务必明确相对应的通信方式及通信协议，通常可以选用串口通信或并行处理的通信方式。针对串口通信方法又有多线程串口通信与同歩串口通信之分，多线程串口通信不用传输时钟信号，可是通讯的速度通常较低，无法达到快速数据通讯的必须；同歩串行通信通信具备较高的通讯速度，可是完成的困难比较大，串行通讯接口及相应的协义较繁杂［4-5］。
并行处理通信方式通常具备较高的传输速度，且简便易行，可是立即的简易并行处理是无法开展较远距离的传输数据的，在一般而言单端数据信号并行传输不具备远距离传送的实际意义。这儿把并行传输方法与差分信号传送紧密结合就可以完成并行处理的差分信号传输，他既具备差分信号传送的稳定性与高的抗干扰性，又具备并行传输的高速性、实用性及简易性。简易地说并行处理差分信号传输便是把并行处理传输的单端数据信号变换为音频信号开展传输，并由协调器的差分信号接受电源电路接受后复原为单端数据信号。 因为单端数据信号变换为音频信号后电源线的总数翻倍，选用并行处理的差分信号传输较合适处理较远处的快速传输数据与机器设备互联，比如一幢工程建筑里面的机器设备互联，一个大中型电子控制系统內部各不一样单位中间的通讯联接等。针对长距离的通讯选用该方法因为路线的成本费及铺装等缘故较少选用。因为并行处理的差分信号传输必须较多的差分信号发送器与差分信号信号接收器，选用通用性的收发器将是系统化经营规模巨大，成本增加，不容易完成，选用Cyclone系列产品的可编程逻辑元器件，运用其丰富多彩的差分信号插口資源可以使这一问题得到解决。
5 并行处理低电压差分信号传输技术性在工业生产绘图机上的运用
