对比iPhone 12 和 12 Pro内部结构

流程 1

在我们屏息等候Mini和Max发生时，大家做为中介人带你们看一下都有什么：

含有第四代神经系统模块的A14 Bionic

6.1英尺（2532×1170清晰度）具备真色彩和HDR的Super Retina XDR OLED显示器

具备超广角镜头（ƒ/ 2.4）和广角镜头（ƒ/ 1.6）照相机的1200 万清晰度照相机系统软件-Pro还包含远摄（ƒ/ 2.0）照相机和LiDAR扫描机

板载储存为64 GB（iPhone 12）和128 GB（12 Pro）

5G（小于6 GHz和mmWave）连通性，再再加上4×4 MIMO LTE，802.11ax Wi-Fi 6和BT 5.0

MagSafe 15W无线快速充电技术

改善的IP68级别，如今合乎IEC 60529规范下最多6米的深层，将近30分鐘

流程 2

你是否还记得iPhone 4引进了像Braun一样的方型边沿时——开发人员留到夜店的原形手机上泄露的吗？

方形手机上回家了，商品！此次丑事较少。这种平整的边沿振动了熟知的设计方案，但也应该容许大量的显示屏室内空间，而不容易使手机上更高。

为了更好地走下一段设计方案的记忆力安全通道，大家将iPhone 11 Pro，iPhone 12、12 Pro和iPhone 4叠起来起來！

你可以发觉差别吗？美国版具备微毫米波通信对话框。室内设计师很有可能反感这一点，但很有可能不到这些欧盟法规标识那么多。

流程 3

以往早已充分了，使我们开启这种物品吧！

通常，第一个阻碍是好多个反感的五角螺钉。

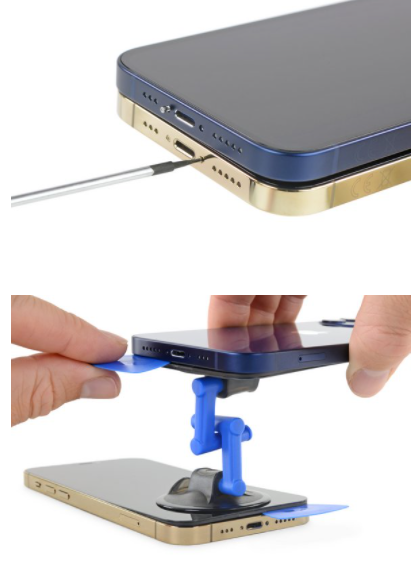

好多个吸引人的门把手和三角撬片应当可以使我们相对性轻轻松松地玩乐。

可是这儿的拆卸技术工程师在对外开放层面遭遇着多种多样的艰难。或许再次搭配了黏合剂，以给予附加的2米渗入维护？

流程 4

如今从右边沿开启表明

自7代至今，iPhone就从相对的一侧开启。在此之前，5和6系列产品型号规格由下而上开启。在此之前，iPhone通过几乎完整的拆装后才开启。

试着在显示屏仍固定不动的情形下卸掉射频连接器保护罩，这有点儿怪异，可是你能控制显示屏认为螺丝起子空出更多的室内空间。

从好的层面而言，大家取得了这张酷炫的镜像文件相片。

流程 5

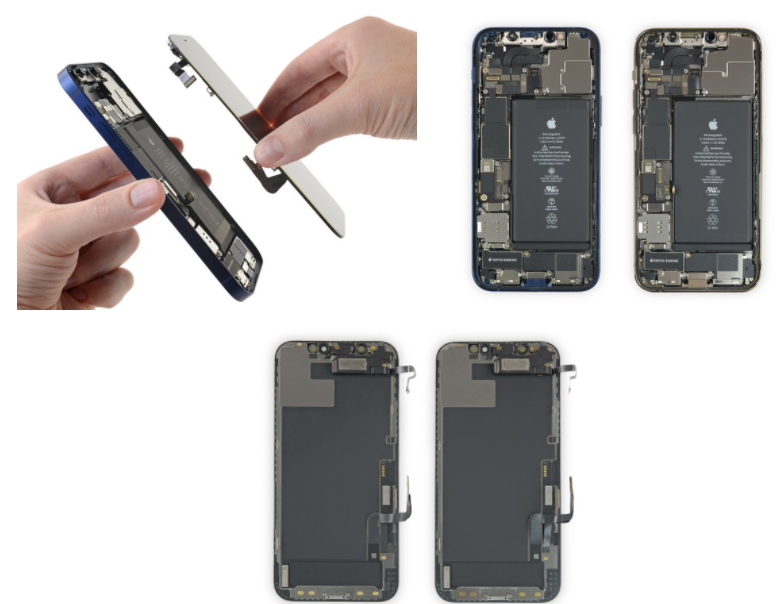

在一个显示屏都开启的情形下，我们玩“发觉差别”手机游戏。 12在左边，12 Pro在右侧。

除开监控摄像头保护罩以外，从俯览角度观察，事实上没有关键差别。

大家得说，12 Pro看上去还并不是Pro。可是，使我们进一步深层次。

从好的层面而言，大家现在有一些很好的墙纸。注意iFixit首页，在这里大家将为iPhone 12和12 Pro拍一些初始墙纸。

大家的初期检测表明，在规范12和12 Pro中间交换时，二种显示屏都能够交换工作中，即使较大的色度规格型号稍有不一样，正如同仔细的观测者强调的那般。

流程 6

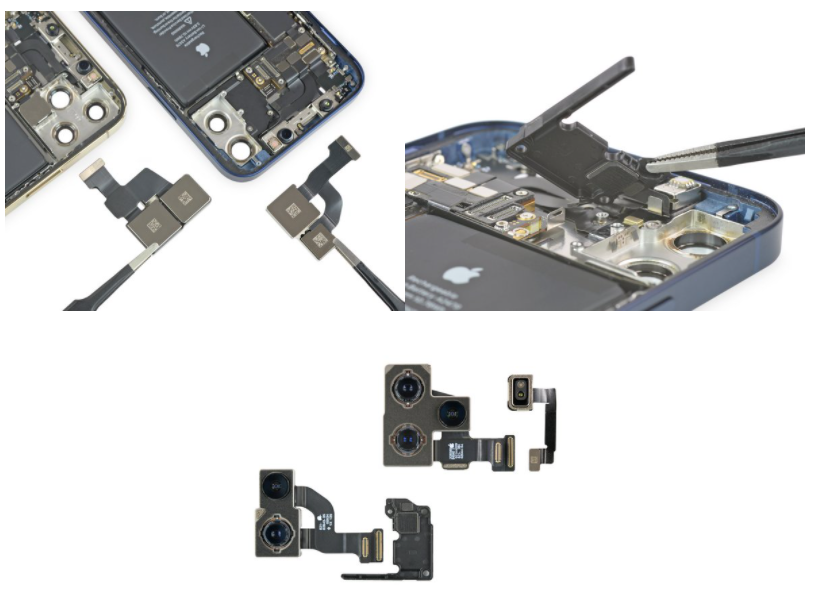

啊！来啦！移祛除照相机罩后就可以见到这2款手机上较大的差别：Pro 空出了一块物品。

大家再去了解下 12……这也是？一片新科技塑胶？

可以看得出，这2款手机上是这般类似。不同点取决于 Pro 有着附加的照相机控制模块和 LiDAR 感应器，而 12 有着……一块塑胶垫圈。

2款手机上均配置1200万清晰度的广角镜头和超广角，各自具备 f / 1.6 和 f / 2.4 的焦距，而Pro 则更增添了一个 f / 2.0 的长焦。

Pro的照相机还具备别的优势，比如ProRAW，双向OIS，及其 LiDAR 产生的低光拍摄优点。

流程 7

这种模块化设计SIM卡槽特别适合检修，假如说有一点怪异的地区，便是——SIM卡槽，电脑主板和充电电池的全部侧边均与之前的型号规格反过来。

为何挑选switcheroo？抽烟枪是电脑主板。自11代至今，它的经营规模早已巨大地提高（可能是为了更好地容下高通芯片的5G集成ic），而且不会再合适放到监控摄像头下边的旧部位。

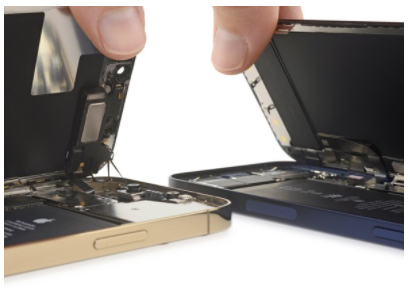

二种型号规格的音箱都用 Phillips 螺钉稳固在恰当的部位，便于开展拆换，并且他们都很容易地可以卸掉。

在我们卸掉音箱时，大家会发觉不一样的地区：在音箱防尘盖后边发觉了光亮的橘色橡胶垫圈，而已不是黏合剂，如同我们在三星手机上中常常看的那般。

与以往两年必须再次修补混乱的黏合剂对比，这使音箱的拆装和拆换全过程更为非常容易。 因为换电池时务必要先拆下来音箱，因而这也是一种周全的、聪明的设计方案。

流程 8

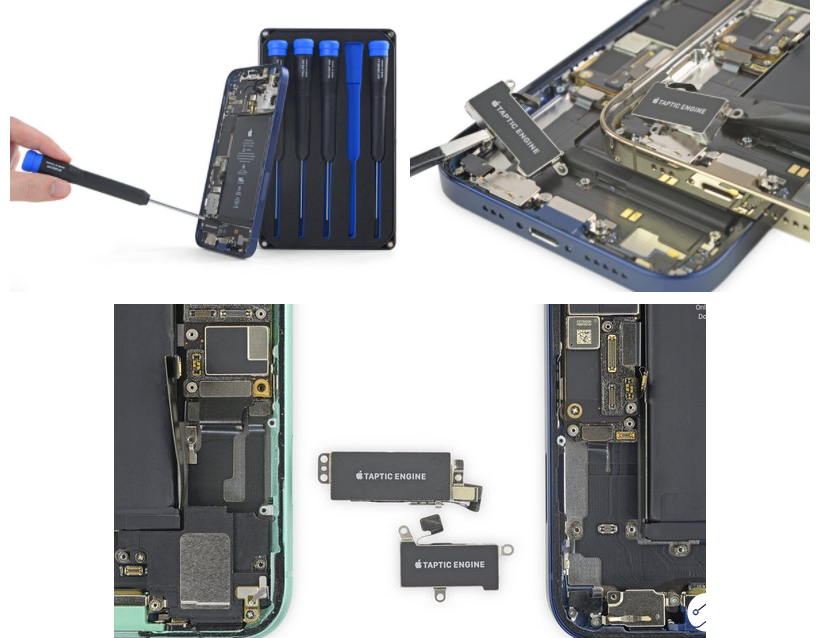

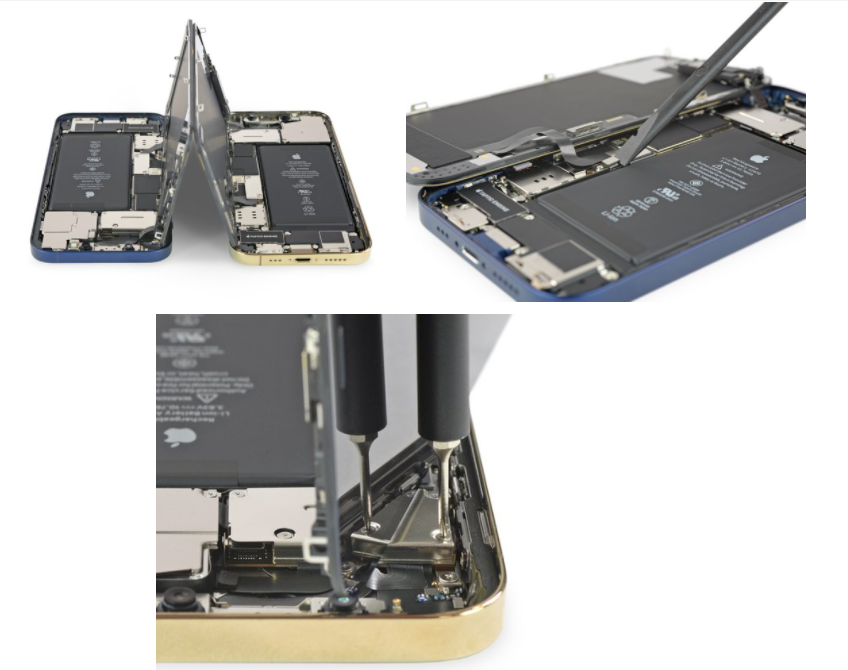

我们在主机箱底端周边见到很多固定不动螺钉。幸运的是，大家的适用iPhone的Marlin高精密螺丝起子模块在这样的情况下具备防滑螺丝起子。

它与12和12 Pro中的Taptic Engine完全一致，在人们的测验中可以交换应用，而且比我们在一般iPhone 11中见到的小，并且也有更厚的Smidgen。

流程 9

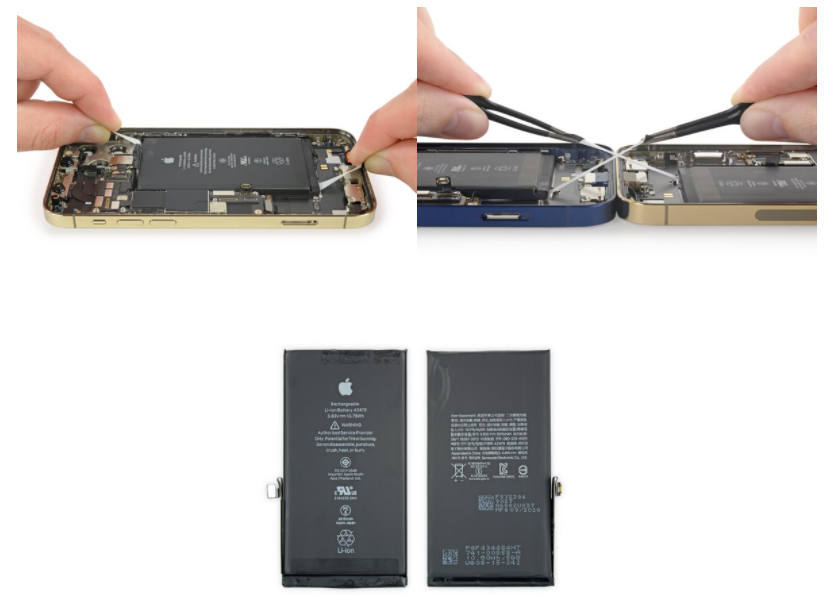

在充电电池下边，在大家期待的部位贴上可释放出来的黏合剂。 12 Pro和12 Pro每一个都是有四个菜单栏，他们的主要表现均与预料同样。

但是，很有可能会产生变化的一件事：Apple给予的精巧，敏感的“逐渐”一部分。

大家早已听闻过12和12 Pro应用的充电电池完全一致。那样说（戴上查验近视眼镜）是的！二块充电电池我们都能够看见10.78 Wh。

她们在人们的零件拆换检测中也可以交换。

与11和11 Pro对比，这分别是11.91 Wh和11.67 Wh的急剧下降。可是高效率的新式5nm加工工艺A14集成ic很有可能填补了这类差别：依据Apple的官方网规格型号，电池循环次数分毫不受影响。

流程 10

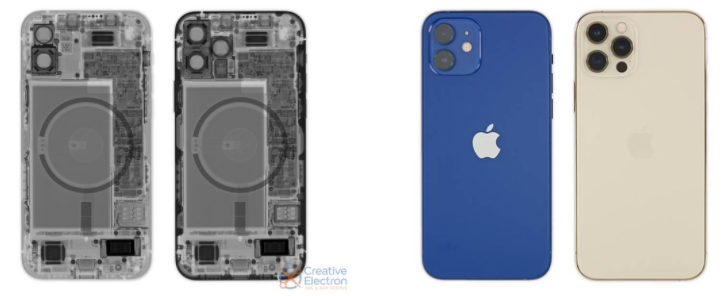

大家终断此次拆卸工作中，给你产生来源于Creative Electron 好朋友的优异X射线。

MagSafe无线快速充电技术列阵是当中最显著的意味着，最后用人们的眼镜见到它是最酷的。磁石纸还可以，可是X射线要好很多。

不，大家沒有在右边的iPhone 12 Pro X射线上加上灰黑色框边。与iPhone 12上的铝质架构对比，这也是不锈钢板架构的結果——钢更高密度，因而在X射线相片中更为不全透明。

流程 11

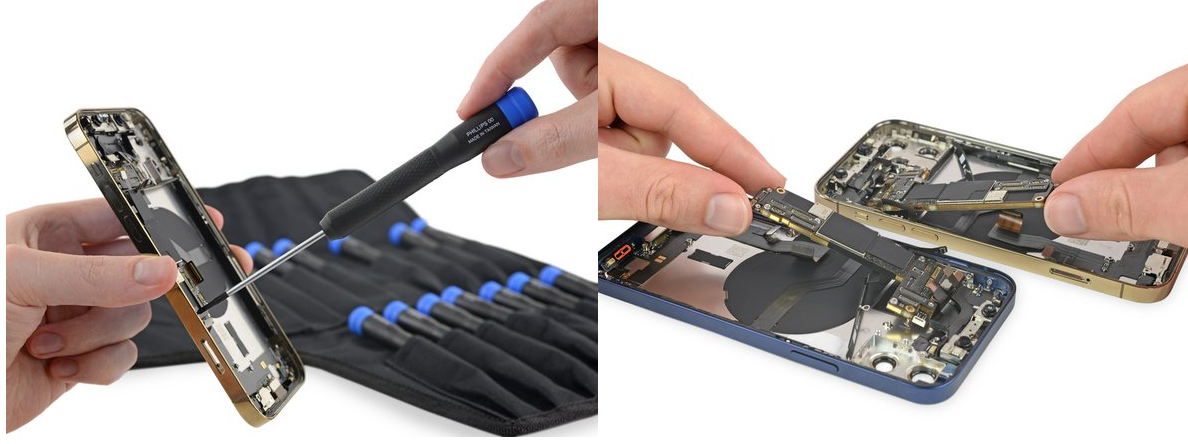

抛下充电电池后，大家将专注力迁移到了手术治疗的人脑上。

大家从电脑主板上断掉了很多电缆线的联接，幸运的是，他们仅被2个模块上的三个螺钉固定不动。大家的马琳（Marlin）螺丝起子将驶进最终一杆。

流程 12

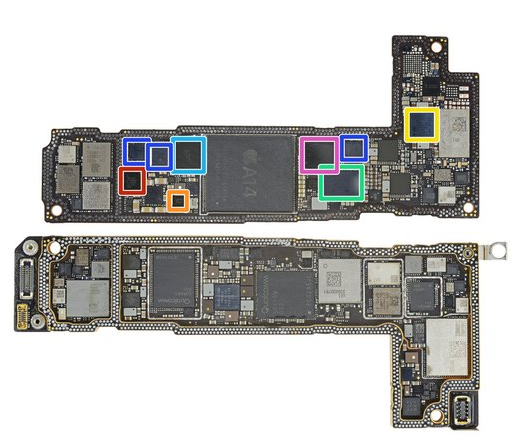

一点发热量（很多发热量）和一点砸开就可以以一个价钱得到二块板！大家将在其中一个iPhone 12板分离拆卸，以查询全部的甜硅，而且，假如好像难以猜想哪一个，你并不孤单-12和12 Pro的电脑主板几乎同样，除开一些系列号。

iPhone APL1W01 A14仿生技术SoC，坐落于Micron D9XMR MT53D512M64D4UA-046 XT：F 4 GB LPDDR4 SDRAM（12 Pro上为6 GB RAM）上

KICM224AY4402TWNA12029，64 GB的Kioxia NAND闪存芯片。

高通芯片SDR865 5G和LTE收发器

高通芯片SDX55M 5G调制调解器-RF系统软件和SMR526高频IC

USI / Apple U1超宽带集成ic

具备集成化双工器的Avago 8200高/中输出功率放大仪

iPhoneAPL109 4343S00437 PMIC

流程 13

恩智浦半导体材料CBTL1614A1表明端口号多路复用器

德州仪器SN61280监控摄像头电池管理

STMicroelectronics STB601A04电池管理

STMicroelectronics STWPA1-3033ABM无线快速充电技术IC

德州仪器SN2611A0蓄电池充电IC

Apple / Cirrus Logic 338S00537单声道声频放大仪

iPhone/ Cirrus Logic 338S00565？音频编解码器

流程 14

博世Sensortec加速度计

高通芯片SMR526射频收发器

iPhone338S00564电池管理

高通芯片PMX55电池管理

Skyworks Sky5 RF控制模块

流程 15

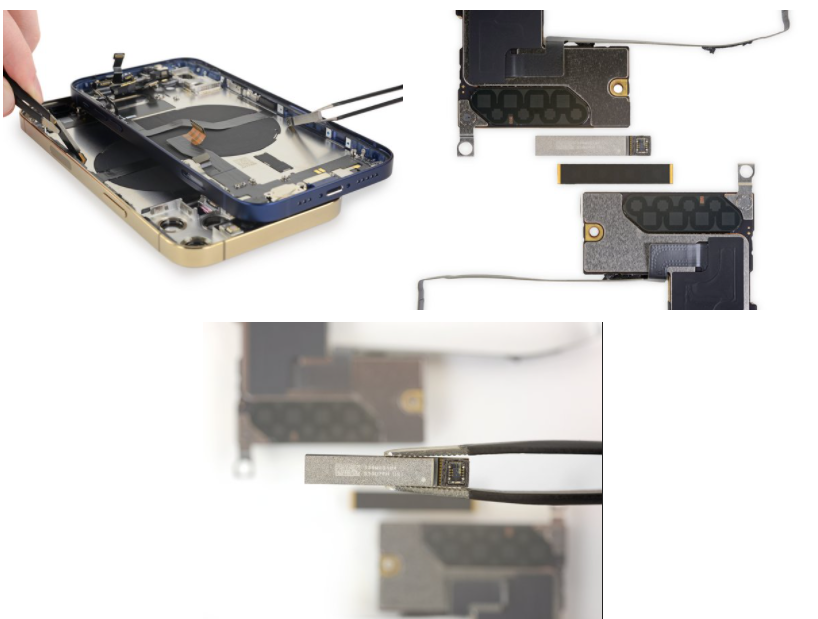

美国版随附一些好看的5G mmWave无线天线控制模块-一个内嵌在架构的侧边，另一个内嵌在电脑主板的反面。

置入在架构中的无线天线是USI商品，标识为339M00104 S30U7FH。

流程 16

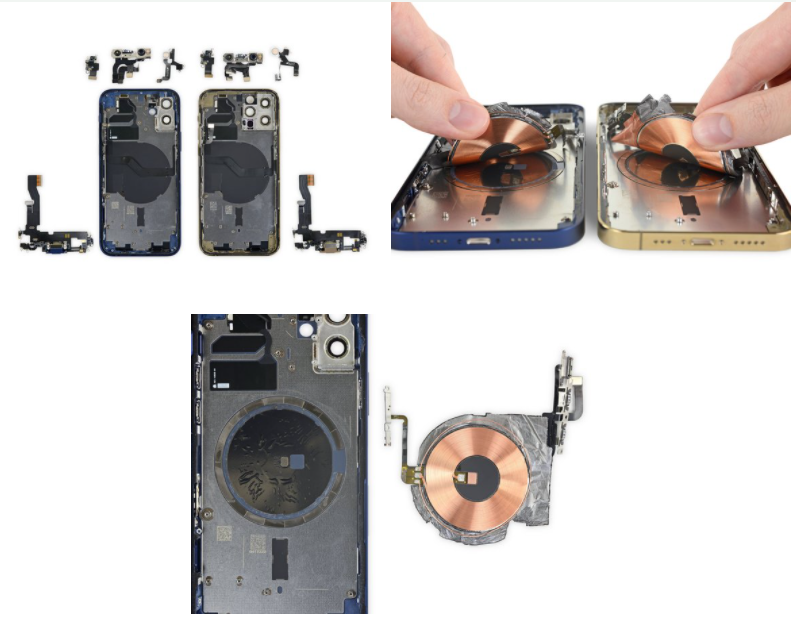

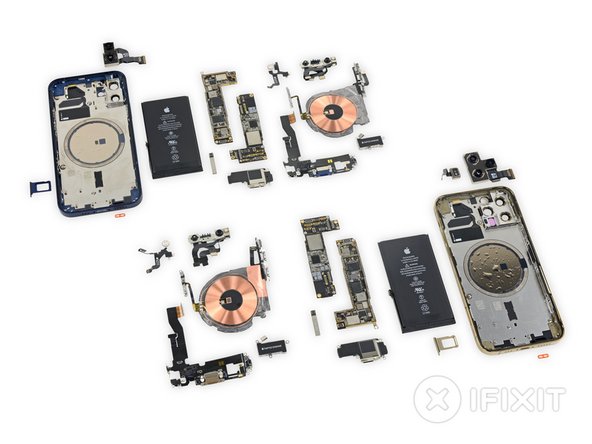

大家几乎不用应用Lightning 插口部件，Face ID，拍照闪光灯控制模块等，在其中绝大多数在每个型号规格上看上去全是同样的，仅仅带条状电缆线稍有走弯。

你觉得大家不能忘掉奇妙的 MagSafe 电池充电列阵，对不对？电磁线圈并不是什么新颖的物品，可是那18个磁石肯定是新的。

流程 17

mmWave再会，高5G四处！此拆卸是一个汇总。

它已经营造变成5G全球，而iPhone正处于在其中。来看她们务必作出一些重要的设计方案折中，才可以为耀眼的5G新部件空出室内空间。适当的事例：以往的电脑主板和充电电池收获都消失了。她们将被错过了。

新充电电池愚钝，不会再是雅致的L型。

TapticEngine较小，而音箱则是新样子——很有可能不容易降低，但会各有不同。

从总体上看，见到这类新起技术性的妥协很怪异。在全部有可能的iPhone自主创新中，这也是最沒有想像力的。

但！最少新的5G发掘与iPhone的靠谱显示屏和电池维修程序流程没什么差别。

流程 18

你看看！大家发觉其他物品可以溶解。

iPhone的新 MagSafe 充电头沒有装在精巧的iPhone小盒子中（务必此外选购），但大家购买了一个开展一些检测。

它与全部适用Qi设计风格无线快速充电技术的iPhone型号规格（和其它机器设备）兼容。可是，大家有不一样的念头。

这可以与Apple为Apple Watch生产制造的其他感应电池充电座开展有意思的较为。你能在查询这种內部的详尽归类。

一个显著的区分是外界周边的磁石呈黑环——是的，电池充电座和最新款iPhone里都有相对的磁石。 Apple Watch充电头的核心仅应用一个磁石。

流程 19

唯一发觉的缝隙是塑胶与金属材料的交界处，这也是不言而喻的突破口。

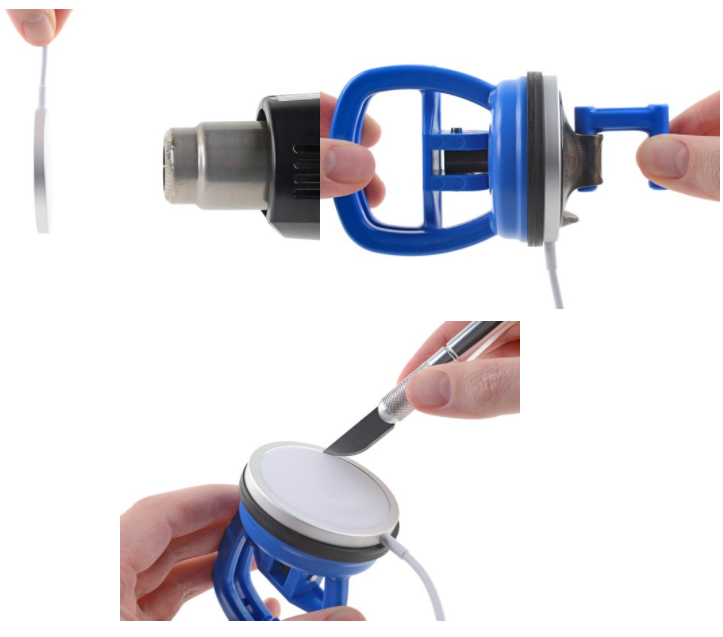

开朗地讲，大家用一些供热对它进行喷砂工艺，令其其变软，以使黏合剂黏合在一起。随后，大家将2个十分适合的强力吸盘联接上任一侧，随后逐渐解决。

电池充电表层上的乳白色遮盖原材料逐渐稍微屈伸，但具体间隙沒有转变。 （有时候大家太开朗了。）

因而，在刀下它就离开了！电动剃须刀的一些感染力使大家翻过了乳白色外盖，从下边的塑胶和金属材料中间逐渐撬起。

流程 20

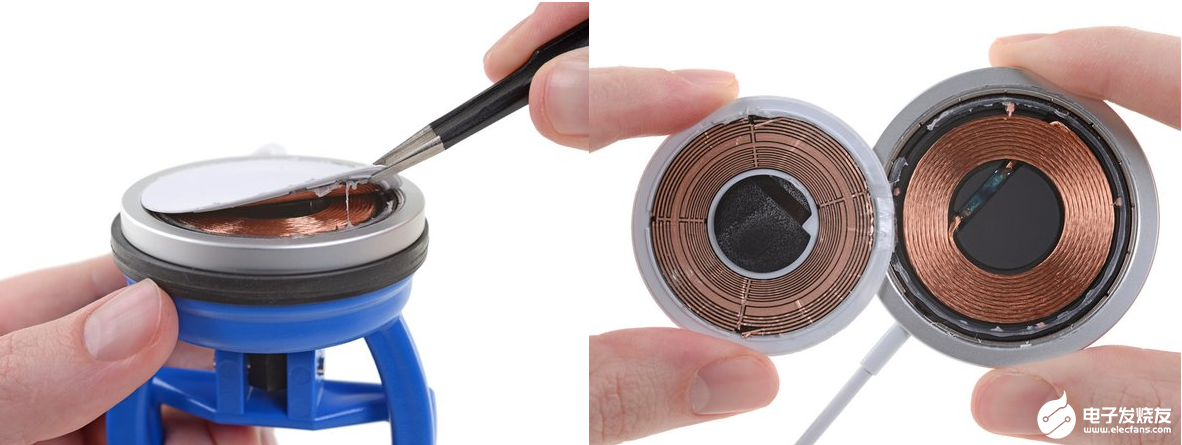

內部。..电池充电电磁线圈！谁会猜中。

在乳白色盖的底边是蚀刻加工的铜标识，其印痕相匹配于在电池充电电磁线圈外界分隔的四根导线。

流程 21

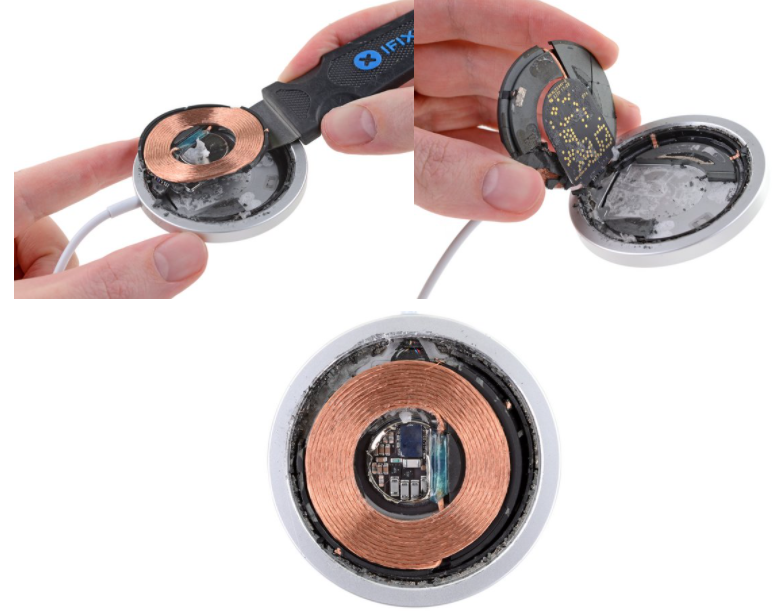

往上探察电磁线圈可发觉线路板——哎哟，它被金属材料屏蔽掉层遮盖。

伴随着新iPhone的发生，今日没有时间开展微电焊焊接了。

小电源电路板上配有标识为STWPSPA1的集成ic。这可能是意法半导体（STMicroelectronics）的15W无线充电器IC STWBC-EP的血亲。

流程 22

进一步拆装很有可能不容易造成过多，但这就是X射线的主要用途。这也是电缆线连接功能处的应力消除的大特写，及其该USB-C 插口的大特写。

汇总：

在新iPhone的制定中，显示屏和充电电池拆换依然是重中之重。

其他大部分关键部件全是模块化设计的，便于浏览或拆换。

随意应用螺丝比胶黏剂更可用，可是除开规范的菲利普斯以外，你还是务必使螺钉维持井然有序，并弄出独特的螺丝起子（五瓣式，三点式和僵持式）。

提升的防潮对策会使一些检修复杂，但使水毁坏的检修难度系数减少。

前后左右玻璃会造成坠落毁坏的概率翻倍——假如后玻璃开裂，你将卸掉全部部件并拆换全部主机箱。
