电路板空洞有什么作用？ 如何区分PTH与NPTH两种通孔

假如你还有机会拿出一片线路板，略微观查一下会发觉这电源电路板上拥有很多许许多多的孔眼，把它拿起來冲着吊顶天花板上的灯泡看，还会继续发觉很多密麻麻的小圆孔，这种孔眼并不是放到哪儿摆放看的，每一个孔眼全是有其目地而被设计方案出來的。

这种孔眼大致可以分为PTH（Plating Through Hole，电镀工艺埋孔）及NPTH（Non Plating Through Hole，非电镀工艺埋孔）二种，这儿说「埋孔」是由于这类孔确实就是以线路板的一面围绕到此外一面，实际上线路板内除开埋孔外，也有别的并不是围绕线路板的孔，有感兴趣的可以先参照这篇文章：PCB基本概念：埋孔、埋孔、埋孔。

那要如何区分PTH与NPTH这二种埋孔呢？

其实不是很难，参照文章内容最前头的照片，只需看一下表面层是否有闪闪发亮电镀工艺印痕就可以分辨了，有电镀工艺印痕的孔便是PTH，沒有电镀工艺印痕的孔便是NPTH。

那NPTH（非电镀工艺埋孔）有何用途？

假如你略微留甜品，会发觉NPTH的直径通常会比PTH来的大，由于NPTH绝大多数是可以做为锁螺钉用的，有的则是用以安裝一些相互连接外边的射频连接器固定不动用。

此外，有一些也会在板外（break-away，断裂边）设计方案NPTH来做为测试治具的精准定位的用处，初期的过程中也会用来作为SMT打件/贴件时固定不动线路板的用处，如今SMT的打件设备大多数应用夹紧的方法而无需模具顶针来固定不动线路板了。

那PTH（电镀工艺埋孔）有何用途？Via（导埋孔）又有哪些？

一般在线路板的PTH孔有二种主要用途，一种是用于电焊焊接传统式DIP零件脚用的，这种孔的直径务必比零件的电焊焊接脚直徑来的大一些，那样能够把零件插进孔中。

另一种较为小的PTH，通常称其为via（导埋孔），是用于联接及关断线路板（PCB）的双层或双层中间的铜泊路线用的，由于PCB是由很多的铜泊层堆迭积累而成，每一层铜泊（copper）中间都是会再铺了一层电缆护套，换句话说铜泊层相互之间不可以相通，其信号的联接便是靠via，因此汉语才会称其为「导埋孔」。

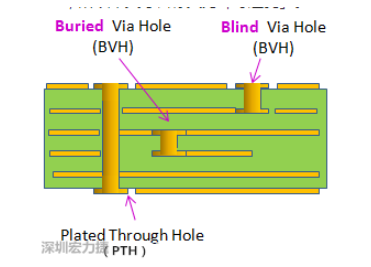

如下图所示是线路板的侧边剖视图，把它看做是玻璃瓶子内的小蚂蚁洞穴，这也是一片有六层铜泊的PCB，我们可以把这片PCB想像成有仿佛六层楼的商务大厦，每一层铜泊就表示着一层楼，而via（导埋孔）就等同于联接楼房的室内楼梯，并且这幢商务大厦的室内楼梯可以有好几座，但是这室内楼梯并不一定每一座都是会联接到全部的楼房便是了，它很有可能仅有联接第三层与第四层楼，别的都堵塞，这样子的孔（via）大家称作【Buried Via Hole（埋孔）】，由于从外表彻底看不见有孔的存有。由于via的目地在关断不一样层的铜泊，必须电镀工艺才可以关断，因此via也是PTH的一种。
