１、用数字电位器取代机械设备式电阻器
数字电位器的写频次非常容易做到５００００次，而脚踏式电阻器的转换频次一般仅有千百次，乃至无数次。现阶段市場上给予的数字电位器的屏幕分辨率在３２级（５位）到２５６级（８位）乃至更高一些。针对像ＬＣＤ显示屏亮度对比度调整或其他采样率规定不高的运用，设记时可以采用低分辨率、成本低的数字电位器。而高像素的数字电位器则被普遍用以采样率达到９０ｄＢ的声频和Ｈｉ－Ｆｉ机器设备中。数字电位器具备易反目非易失二种种类，非易失数字电位器与脚踏式电阻器很类似，他们不管通电是否都能够维持电阻器值设定，尤其是ＭＡＸ５４２７／ＭＡＸ５４２８／ＭＡＸ５４２９数字电位器，更具备与众不同的程序编写特点，每一个元器件含有一个一次性程序编写（ＯＴＰ）储存器，可以在通电校准（ＰＯＲ）时将抽头部位设定在客户界定的标值，且抽头部位维持可调式，但在通电时一直回到到所设定的部位。此外，运用ＯＴＰ作用还可以关掉插口实际操作，使抽头部位持续保持在所想要的地区。那样，元器件如同一个电阻值固定不动的高压分压器，而不是电阻器。
大部分数字电位器可以根据传统式的Ｉ２Ｃ或ＳＰＩ插口开展程序编写，有一些元器件则选用上／下单脉冲记数调整方法。选用数字电位器有很多优点，最先，这种电阻器对尘土、污渍和湿冷的条件不比较敏感，而这种要素针对脚踏式电阻器而言则是致命性的。数字电位器几乎可以在一切电子控制系统中取代旧式的机械设备电阻器，而不仅是在声频商品，图１列举了数字电位器的几类典型性运用。
２、数字电位器在麦克风设备中的运用
与脚踏式电阻器对比，数字电位器的另一优点是可以立即安裝在线路板的数据信号安全通道上，而不用繁杂、价格昂贵的厂家与电机控制的融合计划方案。数字电位器可提升电子器件噪音抑止工作能力，未找到机械设备电阻器连线捡取的电磁干扰。传统式的数字电位器仅仅简易地立即替代脚踏式电阻器，他们都具有同样的操作方法，因此不用做太多的表明。殊不知，针对独特主要用途的元器件，（如成本低环绕声音量），应用时有可能会产生一些独特问题。
数字电位器可以给予多数和线形转变函数公式，多数转变的数字电位器常见于Ｈｉ－Ｆｉ麦克风设备中的音量调节，能为具备非线性回应特点的人耳创建一个线形变换的音量。现阶段，相对高度集成化的数字电位器可以在soc芯片内给予六个单独的电阻器，并适用多声道麦克风设备，如环绕声、围绕杜比系统等。针对麦克风设备，必须留意每一级抽头部位的磁法勘探全过程，假如抽头部位沒有精准地转换到０Ｖ，模拟信号会含有噼里啪啦声和砰然声。幸运的是，新一代数字电位器包括的过零检验作用（如ＤＳ１８０２）可保证在检验到过零（０Ｖ）或５０ｍｓ延迟时间时更改抽头部位，进而可减少抽头部位磁法勘探时的语音噪音。

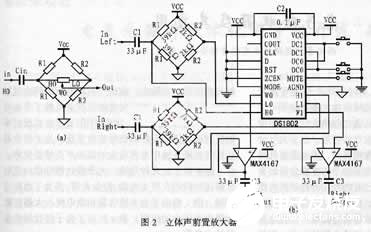

新一代的ＤＳ１８０２声频电阻器包括了2个数控机床电阻器，多数抽头，每级转变１ｄＢ。较大损耗量为６３ｄＢ。除此之外，它还含有静音模式作用，可将数据信号损耗９０ｄＢ。ＤＳ１８０２有四个功能键键入，可用以声音／均衡操纵。科学安排其过零探测器，可以完成声音的无缝拼接调整，以获得纯粹的模拟信号。图２给予了一个外置放大仪计划方案，可根据功能键操纵2个环绕声声道。用ＤＳ１８０２组成音量电源电路时，必须将沟通交流数据信号偏置在直流稳压电源范畴内，不然，ＤＳ１８０２会将小于ＧＮＤ、高过ＶＣＣ的模拟信号钳位掉，ＤＳ１８０２可以选用３Ｖ或５Ｖ开关电源。因为模拟信号通常是对称性的，因此，最好是将直流电偏置设定在ＶＣＣ／２，以获取较大的声频信号摆幅。图２（ａ）是一个惠斯通桥电源电路，可以用来将键入数据信号偏置在ＶＣＣ／２。该电源电路容许沟通交流数据信号根据坐落于正中间部位的电阻器（电阻器），来对电阻器两边开展同样的直流电偏置。这一点针对数字电位器十分重要，由于过零探测器是在电阻器两直流电压为零时转换电阻器的部位，因此，可以清除因为数字电位器的非持续转换所产生的噼里啪啦声和砰然声。图２（ｂ）是在图（ａ）基本上搭建的电源电路，该电源电路的键入特性阻抗为１３．７ｋΩ，桥电源电路和键入电容器导致的数据信号损耗为１．２ｄＢ（２０Ｈｚ）。除此之外，还必须在挨近DS1802和MAX4167的VCC管脚加旁路电容。
3、根据电阻器的工作电压电阻器变换电源电路

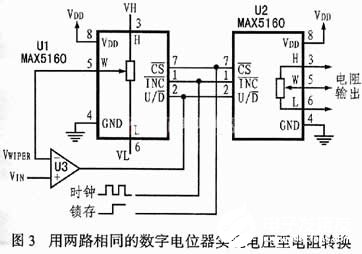

在工业控制系统和偏置调整电源电路中，有时候必须将工作电压数据信号转化成电阻器，这一环节在落实措施时有一定的难度系数。图３运用双路数字电位器给予了一个简洁的变换计划方案。图内，数字电位器Ｕ１和运放电路Ｕ３组成数据取样维持电源电路，Ｕ１根据调整其中一部分压比确保ＶＷＩＰＥＲ对？ＶＩＮ的追踪，那样，滚动端电阻器将与ＶＩＮ正相关。因为Ｕ１、Ｕ２的数据键入是联接在一起的，Ｕ２的滚动端部位与Ｕ１同样，相匹配端电阻器也同样。那样便可获得与ＶＩＮ正相关的电阻器，进而建立工作电压至变阻器的变换。
因为Ｕ１、Ｕ２是完全一致的数字电位器，其数据键入联接在一起，因而，他们的滚动端部位也同样。ＬＯＣＫ置为低电频，输出阻抗将伴随着ＶＩＮ而更改；而ＬＯＣＫ置为高电平则将维持电阻值不会改变。还可以将ＬＯＣＫ自始至终接地装置，在这样的情况下，即使ＶＩＮ维持匀速运动，输出阻抗也会在2个邻近情况中间持续旋转。倘若电阻器端电阻器为１０ｋΩ，抽头数为３２，那麼，当滚动导出端电阻器设定在５ｋΩ时，输出阻抗将随钟表在５ｋΩ和５．３１２５ｋΩ中间振荡。必须时，可以在滚动导出线接一个电容器来滤掉振荡效用。该电源电路所容许的时钟频率范畴为１００Ｈｚ～１０ｋＨｚ。而输出阻抗并不是即时追随ＶＩＮ的转变，但通过多个指令周期后可以做到其终值。钟表数在于滚动端原始部位和输出工作电压，最高值为３２（电阻器抽头数）。假如必须更好的屏幕分辨率，可以用６位或８位数字电位器取代本电源电路中的５位集成ic。留意，ＭＡＸ５１６０通电时将滚动端设定在核心部位，因此，可使双路数字电位器同歩工作中，并维持同样的电阻器。挑选数字电位器时，通常必须了解电阻器的通电初始值。
４、结果
数字电位器与脚踏式电阻器对比，除稳定性外，还占有室内空间较小。此外，因为减少了寄生参数，因此具备很强的抗干扰性。数字电位器几乎可以在全部运用中取代脚踏式电阻器，以缓解设计方案工作员和终端用户的压力。但应用数字电位器时须要留意其温度系数（ＴＣ）指标值，并且针对大部分数字电位器，必不可少得出2个不一样的ＴＣ指标值：一个是端至端ＴＣ，表明电阻器随溫度的肯定变化量，另一个ＴＣ主要参数指的是占比ＴＣ。数字电位器通常作为高压分压器，这种运用对肯定电阻值的追求并不严苛，尤其是占比运用。一个占比ＴＣ为５ｐｐｍ的数字电位器便可以在全部温度范围内具备十分平稳的收获配备。而用以可编收获放大仪（ＰＧＡ）和仪表放大器（ＩＡ）的数字电位器一般必须较高的精密度，这种运用一般规定比例系数的输出精度（精密度）在－４０℃～＋８５℃范畴内好于０．０２５％。
