１、简述
ＭＡＸ９７００／ＭＡＸ９７１２是ＭＡＸＩＭ企业推行的2款单声道Ｄ类声频功率放大电路，ＭＡＸ９７１２可以以高过８５％的高效率为８Ω负荷给予０．５Ｗ的输出功率，ＭＡＸ９７００的变换高效率也是做到９０％以上能为８Ω负荷给予１．２Ｗ的输出功率。ＭＡＸＩＭ专用的低ＥＭＩ调配计划方案省掉了传统式的Ｄ类导出过滤器，与此同时抛下了沉重的热管散热器，进而节约了线路板室内空间，增加了充电电池使用寿命，这种特性使他们变成携带式音频应用的适合之选。
ＭＡＸ９７００／ＭＡＸ９７１２选用全差分信号构造、全桥导出，该新一代Ｄ类放大仪可给予通常仅有ＡＢ类放大仪才具备的性能卓越，与此同时还具备完备的咔嗒声与噼里啪啦声抑止电源电路，并具备达到７２ｄＢ的开关电源抑止比（ＰＳＲＲ）、０．０１％总谐波电流及噪音（ＴＨＤ＋Ｎ）及其高过９０ｄＢ的ＳＮＲ。其短路故障与热过载保护功使该元器件在常见故障标准下可以可免于毁坏。ＭＡＸ９７００／ＭＡＸ９７１２可在２．５～５．５Ｖ的宽工作电压范畴内工作中，便捷与各种各样工作电压规范的微控制器联接，除此之外，他们的静态数据电流量仅有４ｍＡ？功耗低关闭方式下仅为０．１μＡ。ＭＡＸ９７００／ＭＡＸ９７１２选用排热高效率、节约室内空间的封装形式，二种元器件均有１０管脚ＴＤＦＮ ，３ｍｍ×３ｍｍ×０．８ｍｍ、１０管脚μＭＡＸ和１２焊球ＵＣＳＰＴＭ １．５ｍｍ×２ｍｍ×０．６ｍｍ三种封装类型。ＭＡＸ９７００／ＭＡＸ９７１２的ＴＤＦＮ／μＭＡＸ封装形式管脚图如下图１所显示，表１列举了两者的各脚作用。
表1 MAX9700/MAX9712管脚作用
２、作用及基本原理
２．１ 原理
图２为ＭＡＸ９７００／ＭＡＸ９７１２的作用构造示意图，差分信号模拟信号由电压比较器键入，经Ｄ类调配后根据Ｈ桥变大导出。其原理如下所示：电压比较器监控ＭＡＸ９７００／ＭＡＸ９７１２的键入，并将相辅相成键入工作电压与锯齿状波开展较为，当锯齿状波键入力度超过相对应的电压比较器键入工作电压时，电压比较器导出旋转，这两个电压比较器在第二个电压比较器导出振荡的上升沿后通过一段固定不动時间后校准，在第二个电压比较器的输入输出端造成了一个占空比最少的单脉冲。当键入工作电压扩大或减少时，假如一个导出单脉冲延迟时间提升，而另一个导出单脉冲延迟时间保持不变。那样就促使音箱两边的净工作电压产生变化。
２．２ 调配方法挑选
ＭＡＸ９７００／ＭＡＸ９７１２给予多种调配方法：固定不动工作频率？ＦＦＭ？方式和拓展频带？ＳＳＭ？方式，ＳＳＭ方式根据调配工作频率可以减少ＥＭＩ辐射源。此外，他们的震荡器可以根据ＳＹＮＣ键入与外界钟表同歩，容许客户自定电源开关工作频率。ＳＹＮＣ键入还容许好几个元器件串连并锁住工作频率，以减少钟表互调造成的影响。ＭＡＸ９７００／ＭＡＸ９７１２的调配方法根据ＳＹＮＣ管脚来挑选。
（１）固定不动工作频率调配（ＦＦＭ）方式
ＭＡＸ９７００／ＭＡＸ９７１２具备二种ＦＦＭ方法：ＳＹＮＣ＝ＧＮＤ时，电源开关工作频率为１．１ＭＨｚ；ＳＹＮＣ＝ＦＬＯＡＴ时电源开关工作频率为１．４５ＭＨｚ。在ＦＦＭ方式下，Ｄ类导出频带由电源开关工作频率基波以及有关谐波电流构成。ＭＡＸ９７１２容许电源开关工作频率有＋３２％的转变。
（２）扩频通信调配（ＳＳＭ）方式
ＭＡＸ９７００／ＭＡＸ９７１２具备受知识产权保护的扩频通信方式，这类方式将宽化频带成份，促使根据音箱或电缆线的ＥＭＩ辐射源减少３ｄＢ。ＳＹＮＣ＝ＶＤＤ时元器件设定为ＳＳＭ方式。在ＳＳＭ方式下电源开关工作频率在核心工作频率１．２２ＭＨｚ周边任意转变±１２０ｋＨｚ，这时动能分散化到随工作频率提高的全部频宽上。
２．３ 外界钟表方式
ＳＹＮＣ键入容许ＭＡＸ９７００／ＭＡＸ９７１２与系统软件时钟同步或将电源开关谐波电流的频带成份分派到不脆弱的频率段？在ＳＹＮＣ管脚上增加８００ｋＨｚ～２ＭＨｚ的外界ＴＴＬ钟表，可以同歩ＭＡＸ９７００／ＭＡＸ９７１２的电源开关工作频率，其周期时间可以是随机性的。这类方式可使元器件便捷的配备为单端键入放大仪。
２．４ 无过滤调配／共模空余方法
ＭＡＸ９７００／ＭＡＸ９７１２特有的调配计划方案可以省掉传统式Ｄ类放大仪所用的ＬＣ过滤器，进而提升了高效率并减少了成本费。在信号不好输进时，传统式Ｄ类放大仪导出pwm占空比为５０％的波形，如沒有过滤器，会造成直流电压，产生负荷电流量而使功能损耗扩大。因为ＭＡＸ９７００／ＭＡＸ９７１２选用差分信号方法推动音箱，双路导出互相相抵，因此空余方式下音箱两边的净工作电压为０，进而减少了功能损耗。
２．５ 关闭
将ＳＨＤＮ管脚置为低电频时，ＭＡＸ９７００／ＭＡＸ９７１２进到功耗低（０．１μＡ）关闭方式，进而增加电池循环次数。在标准模式下，该管脚应连至ＶＤＤ。
２．６ 咔嗒声与噼噗声抑止
ＭＡＸ９７００／ＭＡＸ９７１２具备完备的咔嗒声与噼噗声抑止作用，可以在运行与关闭时清除瞬态噪音。关闭时，Ｈ桥为高阻态，运行或通电时，键入放大仪为静音模式情况，运行３５ｍｓ后软起动电源电路消除键入放大仪的静音模式情况。
３、ＭＡＸ９７００／ＭＡＸ９７１２的运用
传统式的Ｄ类放大仪必须导出过滤器从放大仪导出修复模拟信号，而ＭＡＸ９７００／ＭＡＸ９７１２不用导出过滤器，该元器件运用音箱电磁线圈本身的电感器和音箱和人耳的纯天然过滤功效从波形导出中修复声频成份，省掉了导出过滤器，进而给予一个更小、更划算、更高效率的计划方案。但是，因为ＭＡＸ９７００／ＭＡＸ９７１２的导出工作频率远远地超过了大部分音箱的网络带宽，由波形工作频率造成的声频电磁线圈的偏位十分小，为取得最好实际效果，可以采用一个超过１０μＨ的电感器与音箱串连。

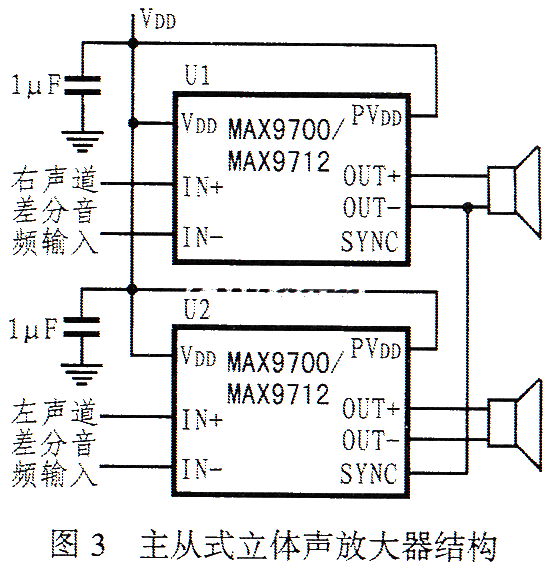

ＭＡＸ９７００／ＭＡＸ９７１２选用差分信号键入构造，兼容于很多转码软件，并给予比单端键入放大仪更强的噪音抑止工作能力。差分信号键入可相抵掉功效在键入端一切共模数据信号，在蜂窝电话设备中，这一特点用以除去微波射频发送器中高频率共模数据信号的危害。ＭＡＸ９７００／ＭＡＸ９７１２也根据将任一键入端藕合至ＧＮＤ，推动另一键入端可配备为单端键入放大仪。藕合方法既可以选用电容器藕合，还可以选用立即直流电藕合，仅仅直流电藕合方法省掉了滤波电容，也与此同时失去电容器的低频率抑制效果。ＭＡＸ９７００／ＭＡＸ９７１２还可联级组成环绕声放大仪，其电源电路设计如下图３所显示。
在其中Ｕ１是主放大仪，将其没经过滤的导出用于推动从元器件Ｕ２的ＳＹＮＣ键入，那样可使2个元器件的电源开关工作频率同歩。同歩的两块ＭＡＸ９７００／ＭＡＸ９７１２可以保证在声频频带范畴内不容易发生差拍工作频率，不管主元器件工作中在ＦＦＭ或是ＳＳＭ方式下，这类配备均能工作中，由于这类ＳＹＮＣ接口方式可以得到优异的ＴＨＤ＋Ｎ特性，而且元器件中间的串扰也不大。Ｕ２只追踪ＳＹＮＣ的数据信号工作频率，而不是占空比，Ｕ２內部的意见反馈控制回路保证抑止Ｕ１导出的声频成份。

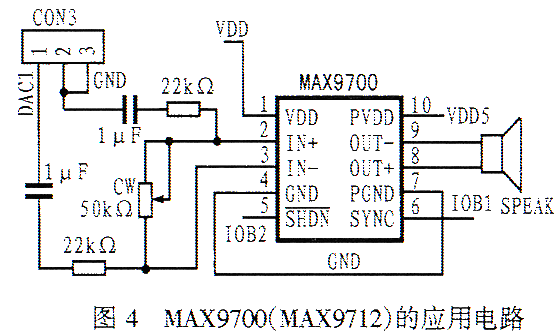

ＭＡＸ９７００／ＭＡＸ９７１２的实际运用电源电路如下图４所显示，图内：ＭＡＸ９７００或ＭＡＸ９７１２对１６位凌阳单片机设计ＳＰＣＥ０６１Ａ的音频导出数据信号开展变大，ＳＰＣＥ０６１Ａ是一款视频语音特点明显的集成ic，其视频语音压缩算法库可以便捷地根据ＡＰＩ函数调用。本设计方案选用ＭＡＸ９７００开展ＳＰＣＥ０６１视频语音数据信号的变大，可以接到预期效果。ＳＰＣＥ０６１Ａ有双路视频语音以产生环绕声，图内只表明了在其中一路（ＤＡＣ１），ＳＹＮＣ根据单片机设计ＩＯＢ１口设定为ＳＳＭ方式，电源开关根据ＩＯＢ２操纵，声音可根据电阻器ＣＷ调整。此外，语音录入的ＲＣ通道可以改进通电或终止时的视频语音品质。设记时，ＶＤＤ和Ｈ桥开关电源均根据０．１μＦ电容器旁通到ＧＮＤ和ＰＧＮＤ，ＧＮＤ和ＰＧＮＤ选用星型走线与系统化联接，以将接地线共特性阻抗影响降至最少。
