BM8600线路板常见故障检测仪系统软件简述：
专业型电源电路板检测、电路板检测的多用途线路板故障检测系统软件。
由硬件测试服务平台、可编自动化测试服务平台、检测工装夹具（含工装夹具、夹具）构成：
1、 硬件测试服务平台由检测模块构成，可依据检测规定扩大检测模块从而扩大系统软件的检测作用和检测安全通道。
2、自动化测试服务平台可以根据编码和非程序编程方法进行检测程序编写，完成检测全过程的任何数据信息和流程的归档保存，产生系统化、规范化、信息化管理的测试代码；
完成操作系统功能测试，提升清查常见故障的准确度和体系的检测高效率。
一、BM8600线路板故障检测仪系统软件组成：
系统软件组成简述：
1、系统软件硬件测试服务平台：（每个检测模块可依据检测必须扩大检测控制模块以做到检测必须的安全通道）
多开关电源数据电子器件检测模块（数字电路设计检测模块）：可扩大：2048路检测安全通道；
仿真模拟电子器件检测模块（仿真模拟元器件检测模块）；
多功能仪表模块（八合一仪表盘模块）；
三维立体V-I-F动态性特性阻抗检测模块（动态性特性阻抗检测模块）可扩大：2048路检测安全通道；
可编可编程电源模块：可依据检测必须扩大开关电源安全通道；
硬件测试架构；
2、可编缉自动化测试服务平台：
非程序编程：测试步骤管理方法，产生系统化、规范化、信息化管理的测试代码；
程序编程：自动化技术、全自动流水线线路板整个PCB线路板检测，完成线路板大批量化检测、线路板生产制造检测检测、线路板一致性材料分析测试。
3、检测工装夹具：
检测工装夹具：日常手工制作检测所须要的工装夹具；
夹具：线路板整个PCB线路板检测的专用型测试工装（订制：包含：针床、专用型插口板等）
（一）BM8600线路板故障检测仪系统软件硬件测试服务平台作用：
1、多开关电源数字集成电路检测模块（数字电路设计检测模块）：可扩大：2048路检测安全通道；模块由ABI-6500控制模块*2构成
128安全通道；（可扩展至2048安全通道）
数据元器件软件性能测试，引脚工作电压，引脚联接情况，溫度转折点指数，数据V-I检测；
高級逻辑性时钟频率产生器；
每个安全通道可以各自界定为：键入、导出、V-I
线路板常见故障高級搜索作用；
短路故障跟踪（导通精确测量）；
不明型号规格元器件的辨别；
2、仿真模拟电子器件检测模块（仿真模拟元器件检测模块）：模块由ABI-2500控制模块*1构成
仿真模拟元器件V-I曲线图检测，引流矩阵检测；
24路检测安全通道，2安全通道探笔检测，2安全通道同歩单脉冲导出，3路分立器件检测安全通道；
各种各样元器件的V-I， V-T， I-T曲线图检测；
仿真模拟电子器件及分立器件检测作用。
3、三维立体V-I-F动态性特性阻抗检测模块（动态性特性阻抗检测模块）：可扩大：2048路检测安全通道;模块由ABI-3400控制模块*1构成
规格型号：64路检测安全通道 4路探棒检测 4组同歩单脉冲，可转换为32 32路测试模式；
给予： V-I-F，V-T-F，V-I， V-T曲线图检测；
引流矩阵检测：对全部引脚间的V-I（特性阻抗）曲线图检测
在二维的图型上可表明该曲线图各点的电气设备变量值（V/I）：工作电压、电流量实际标值；
机器设备可以64安全通道为步进电机扩大到2048路检测安全通道。
4、多功能仪表模块（八合一仪表盘模块）：模块由ABI-6350控制模块*1构成；集成化8种常见测试设备于一体；
3安全通道数据数字示波器；
2安全通道随意波形发生器；
2安全通道数字电压表；
1安全通道数字电流表；
1安全通道数据电阻器表；
1安全通道频率计；
8安全通道通用性I/O插口；
4路固定不动导出开关电源；
5、可编可编程电源模块：模块由ABI-1200控制模块*1构成
三路可调式导出，可串联和并联；
安全通道彻底防护；
各路给予0～±40VDC、8Amax、40Wmax
具有过电压、过电流保护
远直流电压检测赔偿作用

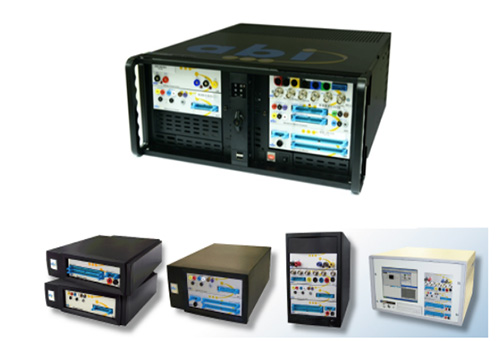

6、硬件测试架构：法国原产地19英尺机架式含电子计算机（可以安裝六组控制模块）
（二）可编自动化测试服务平台作用
1.中英APP，可根据数控编程软件对全部功能开展实时控制
2.具备测试步骤记忆力作用（APP具备强劲的测试步骤编缉和纪录作用）
测试步骤的制订围绕全部检测全过程，使电源电路检测全过程产生规范的测试步骤（检修步骤、生产工艺流程、 测试步骤）。可以依照检测规定，储存步骤检测的全部流程和数据信息，产生规范的测试步骤。确保了检测加工工艺的一致性，清除人为要素的影响。使检测简易、非常容易、规范化、加工工艺化。
3.全方位纪录各种各样检测信息内容。APP可将规范电路板上精确测量到的引脚工作电压、联接关联、软件性能测试結果等 信息内容及其V-I和V-T趋势图都储存纪录到测试步骤中，便捷随时随地与别的线路板开展比照，大大简化了检测中必须反复比照的工作中。
4.APP在测试步骤中容许客户添加对测试流程的文字描述、相片、Office Word、Office Excel、PDF文档、网页链接、短视频等，巨大提高了检测高效率。
5.图形界面检测库编辑软件，图形界面界定键入激发数据信号及检测纪录导出的规范回应数据信号，迅速创建电子器件与线路板检测库，电子器件与整个PCB线路板检测库扩大简易、便捷。 外行工作人员可以迅速扩大检测库。
6.*数据测试纪录并转化成自定检验报告。系统软件的数据测试可以按照必须订制转化成自定检测报告。检测报告可以包括客户关心的数据测试与检测結果。转化成客户专用的检测报告，便捷数据测试的储存。
7.*汉语、英语检测实际操作APP，汉语软件汉化到各个菜单栏（详细中文版），给予完全免费终身APP的更新服务项目；
8.智能化系统程序编写，根据TFL编辑软件，可对检测的每一个流程开展程序编写，TFL编辑软件包含：WHILE、IF、STARTLOGDB、WRITELOGDB、SYSTEM等21个程序编写指令。
（三）检测工装夹具作用
1.检测工装夹具配件，包含：DIL等各种各样元器件检测工装夹具1套（日常手工制作检测所须要的工装夹具）；
2.夹具必须定制服务：线路板整个PCB线路板检测的专用型测试工装（包含：针床、专用型转接板等）；
3.可选择零配件：SOIC测试工装夹具、无网测试盒、分立器件检测探笔套服等。
二、BM-8600线路板故障检测仪系统功能特性
1.*硬件系统模块化设计设计方案，可依据规定扩大检测控制模块和检测安全通道。
2.*网络系统检测全过程系统化设计方案，可以利用非程序编写方法完成检测全过程系统化：储存步骤检测的全部流程和数据信息，产生规范的测试步骤。之后的检测就
3.依照步骤流程开展检测，得到相对应的結果，并产生数据对比汇报。测试步骤的制订围绕全部检测全过程，并逐步完善测试步骤。即时将检测工作经验、检测信息内容扩大到测试步骤加工工艺中。完成了系统化设计方案的线路板可以完成人力迅速、全自动流水线常见故障清查及板级测试流程，提升排除故障和检测高效率。
4.*数据测试纪录并转化成自定检验报告。系统软件的数据测试可以按照必须订制转化成自定检测报告。检测报告包括客户关心的数据测试与检测結果。转化成客户专用的检测报告，便捷数据测试的储存。
5.*多开关电源数字电路设计检测控制模块具有64安全通道数字集成电路线上、无网软件性能测试（可扩大到2048安全通道），每一个安全通道可以按照必须分别独立界定为：键入/工作电压精确测量、导出/数据信号推动或V/I曲线图精确测量；可开展自定检测，元器件与整个PCB线路板的自定模拟仿真检测。
6.*具有阀值脉冲信号零界点扫描仪检测作用，明确规范板脉冲信号临界点，可以查验常见故障板元器件的可靠性。
7.系统软件可对各种各样元器件开展端口测试： V-I、V-T、V-I-F检测。二维V-I检测低达1Hz工作频率，三维检测工作频率高达到10kHz， 十分适合检测电感器及高频率电力电容器件。可设置同歩差分信号的幅度值与总宽， 开展晶闸管电子器件或FET的软件性能测试。
8.变频式三维立体V-I-F精确测量方法，三维立体显示屏件的端口号特点曲线图，可以搜索与元器件工作频率相关的常见故障。查验与频率特点相关的元器件或线路板，三维立体图形精确测量精确测量方法，合适数据及仿真模拟电子器件与线路板的检测。
9.*系统软件每个控制模块在同一个技术专业服务平台操纵下与此同时运作，进行系统化、流程化、规范化检测并转化成自定检测报告。
10.*集成化8种测试设备于一体：3安全通道数字示波器、2安全通道随意波形发生器、2安全通道数字电压表、1安全通道数字电流表、1安全通道数据电阻表、1安全通道频率计、8安全通道通用性I/O插口、4路协助开关电源。8种基本测试设备可以高并发实际操作，全部流程全过程可以纪录储存并可比照，全部数据测试可以量化分析，并可以产生检测报告，可对线路板开展模拟仿真检测、调节检测、一致性检测等整个PCB线路板检测。
11.可编程序控制电源模块具有3安全通道隔离电源导出，开关电源导出由操作系统来操纵，三个安全通道可以适用串联和并联以提升工作电压和电流量的输入输出范畴。电源供应器控制模块可依据步骤设计方案，全自动打开和关掉检测需要的开关电源。开关电源相互配合别的控制模块应用，可完成整个PCB线路板检测与多开关电源检测的工作流程自动化技术。
12.高达上万种的数据元器件检测库，检测元器件库包含常见的元器件。还可以根据图形界面元器件编辑软件迅速扩大与自定元器件检测库。可以根据图形界面元器件编辑软件界定键入激发数据信号及检测导出的规范回应数据信号，迅速大批量创建电子器件和整个PCB线路板检测库。
13.系统软件带有仿真模拟元器件检测库，可对放大仪、电压比较器、二极管、三极管、可控硅、场效晶体三极管、光电耦合器元器件、AD和DA模数转换器件等仿真模拟电子器件开展软件性能测试。 可开展光藕合器及汽车继电器电子器件的速率软件性能测试等。
14.系统软件可对各种各样元器件开展端口测试：V-I、V-T、I-T检测。检测工作频率高做到12kHz， 十分适合检测电感器及高频率电容器元器件。可设置同歩差分信号的幅度值与总宽， 开展晶闸管电子器件或FET的软件性能测试。
三、BM8600线路板故障检测仪系统软件模块控制模块特性

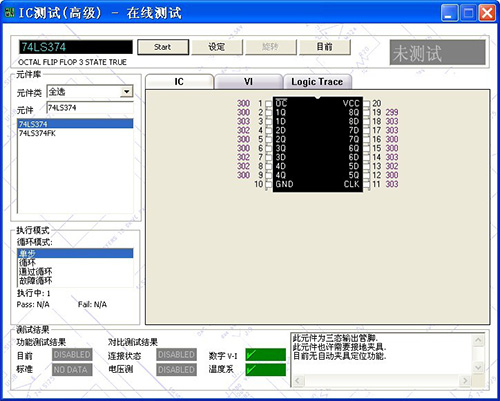

1.多开关电源数字集成电路检测的高級检测控制模块（ABI-6500）
该控制模块具备64个精确测量安全通道，可给予多种多样的精确测量作用。这种安全通道可给予整体性故障检测工作能力，包含数字集成电路软件性能测试（线上/无网检测），电子器件引脚的联接情况和工作电压值的精确测量，及其在非加电状况下采用的V-I曲线图检测作用，是数字集成电路检测的高級检测控制模块。系统软件给予的信息内容更全方位、更精确、检测标准更丰富。模拟仿真检测键入工作电压可以依据必须-10V～ 10V中间自身界定，检验导出的脉冲信号阀值还可以自身界定。ABI-6500控制模块可以更快的检验检测库之外的电子器件，完成线路板模拟仿真检测更为省时省力。
2.数字集成电路检测程序模块（ABI-2500）
在仿真模拟电子器件检测控制模块中容许对仿真模拟电子器件和分立器件开展软件性能测试。全部普遍的仿真模拟电子器件皆可以检测，系统软件会按照电子器件在PCB上的电源电路特性开展软件性能测试，不用编缉程序流程或参照原理图。在该控制模块中还涉及了完善的V-I曲线图检测作用，线路板或电子器件可在非通电的情形下，获得清晰通俗易懂的图形界面检测結果。。ABI-2500控制模块包括规范仿真模拟元器件主要参数检测库。
3.三维立体矩阵V-I-F动态性特性阻抗混和电源电路检测控制模块（ABI-3400）
规格型号：64安全通道，创新三维立体V-I-F检测，合适检验与工作频率有关的元器件特点，强劲的矩阵检测，检测安全通道可拓展（以64安全通道步进电机拓展，达到2048安全通道），与众不同的同时单脉冲测试模式，可制订规范的测试步骤及流程。
4.八合一多功能仪表控制模块（ABI-6350）
在八合一多功能仪表控制模块中，给予了多种多样高端的检测及精确测量用的仪表盘作用在同一控制模块当中。此类设计方案方法合适用以文化教育及一般主要用途的电子测量应用。其控制模块给予了八种常见仪表盘作用：3安全通道数字示波器、2安全通道随意波形发生器、2安全通道数字电压表、1安全通道数字电流表、1安全通道数据电阻表、4安全通道频率计、8安全通道通用性I/O插口、4路协助开关电源。且作业者可以利用计算机的自设仪器设备服务平台作用，设计制作订制化的仪器设备实际操作插口。
5.系统软件专用型可调电源供应器控制模块（ABI-1200）
此控制模块可给予电子器件或线路板在完成检测时需必需的开关电源。其具备三组可调隔离电源导出，三个安全通道适用串联和并联，远直流电压检测赔偿，并与此同时具备过压及过电流保护作用。
四、BM8600线路板故障检测仪系统软件模块控制模块主要技术指标
1.多开关电源数字集成电路检测控制模块： （6500控制模块*1个）
1.1检测安全通道数 ： 64检测安全通道（可扩至2048安全通道）
1.2具备数据V-I曲线图检测作用，64路检测安全通道（可扩至2048安全通道）
1.3系统总线防护数据信号安全通道：8安全通道（4逻辑高 4逻辑性低）
1.4可设置导出的结构数据信号脉冲信号范畴 ： -10V ～ 10VDC
1.5具全自动扫描仪现阶段工作中的数字逻辑脉冲信号阀值作用
1.6逻辑性时钟频率产生器：64安全通道（可扩至2048安全通道），方式数 999个/安全通道
1.7 64个安全通道可以独自一人界定为：键入（精确测量）和导出（推动），导出数据信号范畴：-10V～ 10V，键入数据信号范畴： 20V ～ -20VDC
2.数字集成电路检测控制模块：（2500控制模块）
2.1 V-I检测特性
精确测量安全通道：2路探棒安全通道，2路同歩差分信号安全通道，24路检测工装夹具安全通道，3路分立器件检测安全通道；
V-I曲线图检测扫描仪工作电压范畴：2～50Vp-p；
V-I曲线图检测扫描仪工作频率范畴：37.5Hz～12kHz；
V-I曲线图检测特性阻抗范畴：100Ω～1MΩ；
V-I曲线图检测数据信号波型：正弦波形、三角波、斜波；
表明曲线图方式：V-I、V-T、I-T；
检测方法：学习培训比照、探棒即时比照、引流矩阵检测；
同歩差分信号力度：-10V～ 10V；
同歩单脉冲导出方式：正单脉冲、负单脉冲、双重单脉冲、DC；
2.2仿真模拟电子器件及分离出来部件检测作用
精确测量安全通道数：24个单独检测安全通道；
推动输出电压：-12V～ 12V；
推动导出电流量：200mA；
可量测键入工作电压：±24V；
IC测试封装形式特性：OP放大仪、电压比较器、DACs、ADCs；
IC测试方法：测验， 若OPA工作中在线形区， 则可全自动估算出放大率（Av）；
结晶管检测工作能力：晶体三极管、FET、TRIACS、THYRISTOR；
3.系统软件专用型可调开关电源提供控制模块作用： （1200控制模块）
开关电源供货导出操纵可由APP来手动式操纵电源开关；
3安全通道彻底单独；
每安全通道：0～40VDC max， 0～8A max， 40W max；
适用串联和并联，便于提升工作电压和电流量供货；
4.八合一多功能仪表控制模块特性：（6350控制模块）
4.1数据存储数字示波器
检测安全通道：3路检测安全通道；
网络带宽：100MHz；
取样速度：500MS/s （25GS/s ERS 方式）；
输入电阻：1MΩ；
4.2函数公式信号产生器：
检测安全通道：2安全通道；
导出波型：DC、正弦波形、波形、三角波、正单脉冲、负单脉冲；
导出工作频率范畴：0.5Hz～25MHz；
输出阻抗：50Ω；
4.3通用性 I/O：
安全通道数：8路通用性I/O安全通道；
无线信道方式：工作电压导出、工作电压键入；
给予CMOS、LVCMOS、ECL、TTL、LVTTL逻辑性电路的控制参数；
4.4电流表
精确测量安全通道：2安全通道；
直流电压检测范围：0～±500V；
交流电流检测范围（50～60Hz（TRUE RMS，AC or AC DC））：0～500V；
显示分辨率：4½ Digits 20，000 Count；
4.5电流计：
精确测量安全通道：1安全通道；
直流电流检测范围：0～±10A；
交流电路检测范围（50～60Hz（TRUE RMS，AC or AC DC））：0～10A；
显示分辨率：4½ Digits 20，000 Count；
4.6电阻表：
精确测量安全通道：1安全通道；
检测范围：0～10MΩ；
持续性：0Ω～ 1kΩ，屏幕分辨率：100mΩ；
二极管：检测范围：0V～2V；屏幕分辨率：100μV；检测电流量：1mA；
显示分辨率：4½ Digits 20，000 Count；
4.7工作频率计数
精确测量安全通道：1路专用型安全通道 3路DSO同用安全通道；
工作频率检测范围：专用型安全通道：1MHz～800MHz；DSO安全通道：2Hz～100MHz；
输入电阻：专用型安全通道：50Ω；DSO安全通道：1MΩ；
工作电压键入范畴：专用型安全通道：±3.3V；DSO安全通道：±40mV～±8V。；
4.8协助开关电源：
工作电压导出： 5V， 3.3V， 12V，-12V；
电流量限定： 5V/1A； 3.3V/1A， 12V/100mA，-12V/100mA；
5.三维立体矩阵V-I-F动态性特性阻抗混和电源电路检测控制模块 （3400控制模块*1个）
5.1检测安全通道：4路探棒安全通道，4路同歩单脉冲安全通道，64路工装夹具检测安全通道；
5.2 V-I曲线图扫描仪工作电压范畴：2～50Vp-p（2、5、10、20、50Vp-p）；
5.3 V-I曲线图扫描仪工作频率设置范畴：1Hz～10kHz（可以1Hz为步进电机设置）；
5.4 V-I曲线图检测特性阻抗范畴：100Ω～1MΩ（100、1k、10k、100k、1MΩ）；
5.5 三维 V-I-F曲线图扫描仪工作频率范畴：10Hz～10kHz（可以1Hz为步进电机设置）；
5.6 表明曲线图方式：V-I、V-T、V-I-F、V-T-F；
5.7 检测方法：储存比照、探棒即时比照、引流矩阵检测；
5.8 同歩单脉冲导出设置：脉冲、双单脉冲、三单脉冲、四单脉冲；
5.9 同歩差分信号力度：-10V～ 10V，调节屏幕分辨率0.01V；
五、BM8600线路板故障检测仪系统软件核心优点
1.模块化：可以随意扩大，随意分拆，可以达到不一样顾客的要求。模块化，可以将整体分拆、电容量小仪器设备应用

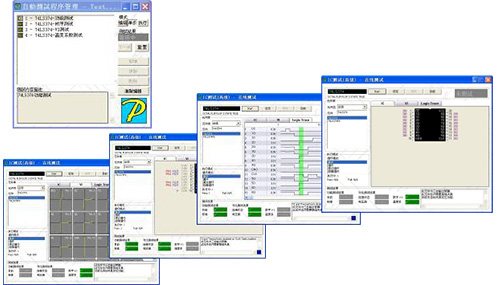

2.APP具测试步骤记忆力作用
ABI的BM-8600选用全新的检测核心理念，测试步骤的制订围绕全部检测全过程，使电源电路检测的全过程产生规范的测试步骤（检修步骤、生产工艺流程、检验步骤）。
可以依照检测规定，储存步骤检测的全部流程和数据信息，产生规范的测试步骤。
之后的检测就依照规范的步骤按流程开展检测，得到相对应的結果，并产生数据对比汇报。
确保了检测加工工艺的一致性，清除人为要素的影响。半娴熟的项目工作人员只必须循规蹈矩的依标示及图例来使用机器设备，便可以实现全部的检验工作中。使检测简易、非常容易、规范化。
3.对线路板和电子器件可一起开展多种多样并发测试实际操作。
包含软件性能测试，V-I曲线图检测，溫度转折点指数检测，联接情况检测，引脚工作电压检测。而且给予全方位的检测結果信息内容，检测高效率进一步提高。
1）可同一时间进行多种多样检测，该检测给予信息内容全方位，节约检测時间。
2）测试报告：电子器件的软件性能测试、V-I曲线图精确测量、曲线图转折点溫度转变指数、每个引脚工作电压值精确测量、引脚联接情况精确测量表明。

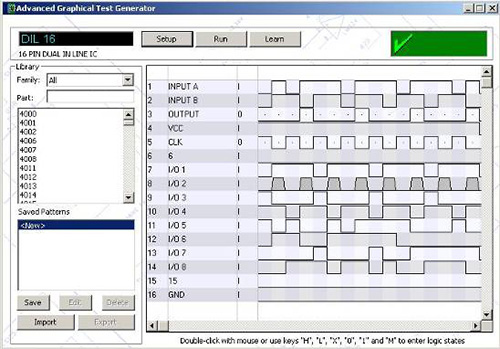

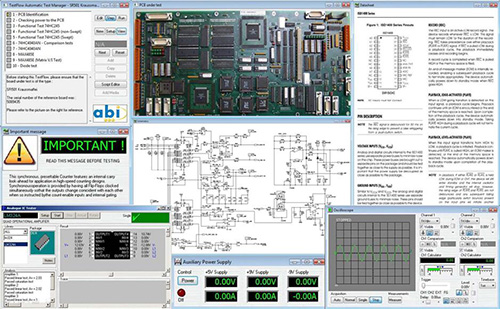

4.图形界面编缉元器件检测库和整个PCB线路板检测库
选用图形化编程，便捷之后扩大元器件封装和线路板库，省时省力的创建起检测库文件沒有的元器件封装。
图形界面元器件检测库编缉，I/O每个检测安全通道的逻辑性时钟频率可以由被试者图形界面自定编缉，省时省力创建起检测库文件沒有的元器件封装。
整个PCB线路板检测比较简单，根据图形界面的检测库编辑软件，依据电路板原理，界定键入激发数据信号及导出的规范回应数据信号，迅速创建板检测库，迅速大批量检验线路板的作用。
5.可检测转折点溫度转变指数

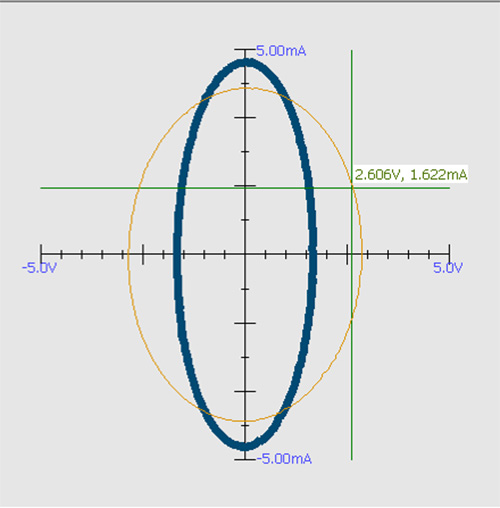

V-I曲线图检测，可以观察曲线图转折点溫度转变指数，便于发觉一些元器件的非变动性常见故障（或称之为短路故障）。

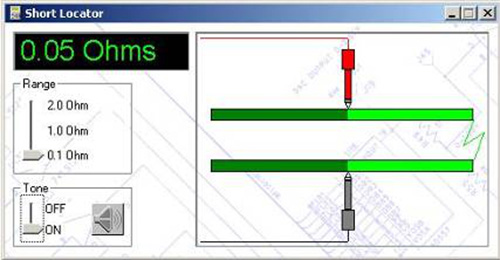

6.具短路故障电阻测量作用
短路故障电阻测量作用：
三段低电阻测量范畴，可以用图象及响声的变动来表明阻值尺寸，并全自动探棒校准作用。此作用可以用于查验线路板路线的阻值，查验短路故障点，可判断路线特性阻抗及导通状况。

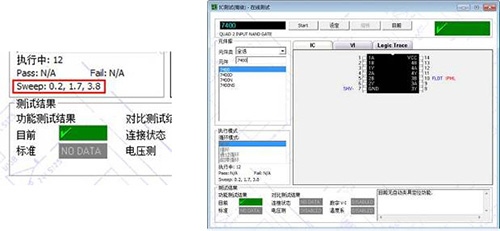

7.可逻辑性脉冲信号阀值全自动扫描仪
逻辑性脉冲信号阀值全自动扫描仪，明确板系统逻辑性脉冲信号阀值临界点，设置循环系统检测来发觉不稳定的不正确。
1）逻辑性脉冲信号阀值自定。可以设置非标的逻辑性脉冲信号阀值，查验不稳定的电子器件。
2）逻辑性脉冲信号阀值可以全自动扫描仪，明确板系统逻辑性脉冲信号阀值临界点，设置循环系统检测来发觉不稳定的不正确。
逻辑性脉冲信号阀值全自动扫描仪：逻辑高低电频是一个范畴，这种方式是明确电子器件在板系统里能根据的脉冲信号实际标值，该标值能反馈出电子器件推动工作能力的降低问题，便捷搜索推动工作能力降低的元器件。

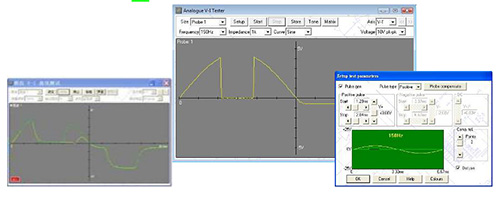

8.独有的V-T方式可精确测量元器件的定时开关特点（相互配合同歩单脉冲）
•可设置同歩差分信号的总宽，开展晶闸管电子器件或FET的软件性能测试。
•检测时将设置好的波形同歩到检测数据信号中，可以观察到三端元器件定时开关特点的差别，图内是高频率情况，元器件的定时开关主要参数发生问题，图内的差别展现了定时开关的问题。

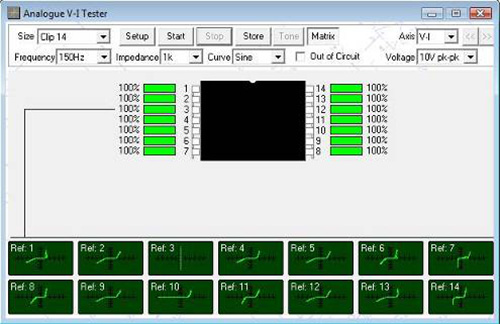

9.V-I曲线图引流矩阵检测
各自以每一个引脚为公共性端开展V-I检测，可对于引脚间的特性阻抗曲线图开展检测发觉引脚间的特性阻抗差别，使精确测量的信息内容更全方位精确。

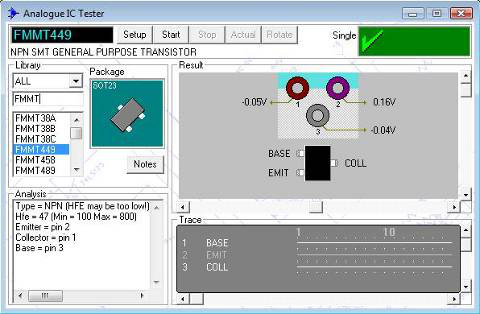

10.具备分立器件软件性能测试
1）仿真模拟电子器件检测作用：可对仿真模拟放大仪、电压比较器、二极管、三极管、可控硅、场效管、场效应晶体管场效应晶体管场效应晶体管光电耦合器元器件、AD/DA模数转换器件等仿真模拟电子器件开展软件性能测试。
2）可以对仿真模拟元器件的主要参数指标开展在线测量：变大倍数 （AV） CTR值 （电流量变换比） 、Vled （內部光二极管的关断工作电压值、Hfe值 （结晶的电流量变大倍数）等变量值。

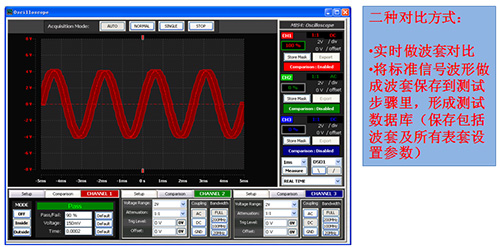

11.特有的波套设计方案
八合一多功能仪表6350-数字示波器独有作用-波套
•数据信号波型根据比照

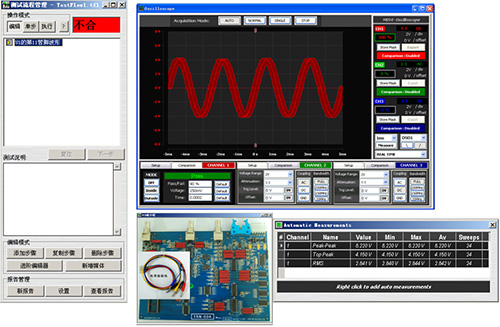

12.将波型储存成测试流程（转化成检测数据库查询）

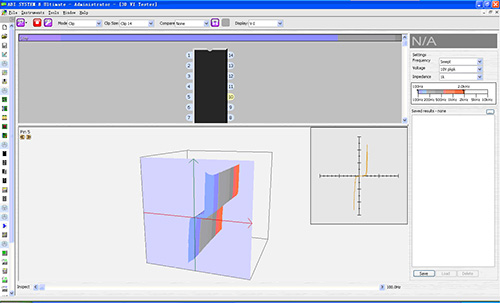

13.变频式三维立体V-I-F精确测量方法，三维立体显示器件的端口号特点曲线图，可以搜索与元器件工作频率相关的常见故障。查验与频率特点相关的元器件或线路板。
14.动态性特性阻抗剖析作用，可以对图型开展工作电压、电流量主要参数的精确测量
