加速度传感器的差容式力平衡原理技术简述

瞬时速度感应器是用于将瞬时速度这一物理学数据信号转化成有利于精确测量的电子信号的检测仪器设备。它是工业生产、国防安全等很多行业中开展冲击性、震动精确测量常见的测试设备。

1、加速传感器基本原理简述

加速传感器是用于将瞬时速度这一物理学数据信号转化成有利于精确测量的电子信号的测试设备。差容式力均衡加速传感器则把待测的瞬时速度变换为电力电容器的电容器量转变。完成这类作用的方式发生变化空隙，变总面积，变介电变量定义三种，差容式力均衡加速传感器运用变空隙，且用差动保护式的构造，它优势是构造简易，动态性回应好，能完成无容栅精确测量，敏感度好，屏幕分辨率强，能精确测量0.01um乃至更细微的偏移，可是因为自身的容量一般不大，仅几pF至好几百pF，其容抗可达几MΩ至好几百MΩ，因此对绝缘层电阻器的需求较高，而且分布电容（导线电容器及仪器设备中各电子器件与极片间电容器等）不容忽视。近些年因为广泛运用电子器件，使电子电路紧贴感应器的极片，使分布电容，非线性等缺陷持续获得摆脱。

差容式力均衡加速传感器的机械设备一部分紧贴线路板，把瞬时速度的转变变化为电容器正中间极的偏移转变，后面电源电路根据对偏移的检验，导出一个相匹配的工作电压值，从而即可以求取瞬时速度值。为确保感应器的常规工作中。，加在电容器2个极片的偏置电压务必由过零电压比较器的导出波形工作电压来给予。

2、变空隙电容器的基础原理

如式2－1所显示是以气体为物质，2个平行面金属片构成的平行板电容器，当不考虑到边沿静电场危害时，它的容量可以用下式表明：

由式（2－1）得知，平板电脑电容器的电容量是 、A、 的函数公式，假如将上极片固定不动，下极片与被测健身运动物件相接，当被测健身运动物件作上、下偏移（即 转变）或上下偏移（即A转变）时，将造成容量的转变，根据精确测量电源电路将这类电容器转变变换为工作电压、电流量、工作频率等电子信号导出依据导出讯号的尺寸，就可以测量物件偏移的尺寸，若把这类转变运用到电容传感器差容式力均衡感应器中，当有瞬时速度数据信号时，便会造成电容器转变 C，随后转化成工作电压讯号导出，依据此工作电压4g信号就可以测算出瞬时速度的尺寸。

由式（2－2）得知，极片间电容器C与极片间间距 是负相关的双曲线关联。因为这类感应器特点的非线性，因此工作中时，一般动极片不可以在全部空隙，范畴内转变，反而是限定在一个较小的 范畴内，以使 与 C的感情近似于线形。

它表明企业键入偏移能造成导出电容器相对性转变的尺寸，因此要提升敏感度S应降低起止空隙 ，但这受电力电容器穿透工作电压的限定，并且提升安装生产加工的艰难。

由式（2－5）可以看得出，非线性将随相对位移提升面提升。因而，为了确保一定的线形，应限定极片的相对位移量，若扩大起止空隙，又危害感应器的敏感度，因而在具体运用中，为了更好地提升敏感度，减少非线性，大多数选用差动保护式构造，在差动保护式电容传感器中，在其中一个电力电容器C1的电容器随偏移 提升时，另一个电力电容器C2的电容器则降低，他们的特点方程式各自为：

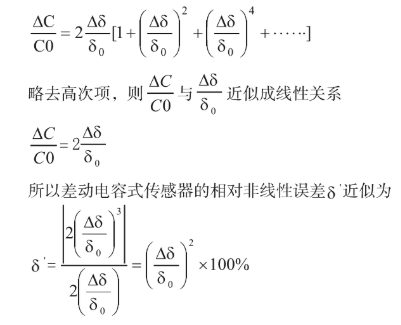

由此可见，电容式传感器制成差动保护式以后，非线性大幅度降低了，敏感度提升一倍，此外，差动保护电容传感器还能减少静电引力精确测量产生的危害，并合理地改进因为溫度等环境危害所产生的偏差。

3、电容传感器差容式力均衡感应器器的原理与构造

3.1原理

如下图1所显示，差容式力均衡加速传感器基本原理框架图

电源电路中除开所必需的电容器，电阻器外，关键由正负极电压调节器，四放大电路放大仪LT1058，双放大电路op270放大仪构成。

3.2差容式力均衡感应器机械系统基本原理

因为差动保护式电容器，在变空隙运用中的精确度和线性获得非常大改进，因此获得广泛运用。如下图2所显示为一种差容式力均衡电容器差容式力均衡传感器原理示意图。关键由上、下磁瓦，电磁线圈，感应线圈电磁线圈，弹簧，作电容器正中间极的品质块，覆铜的左右极片等部份构成。感应器上、下磁瓦根据螺丝及扭簧相接，做为温度传感器的固定不动一部分，上，下极片各自固定不动在上、下磁瓦上。极片中间有一个用弹簧支撑点的品质块，并在这里品质块上、下两边面堆积有金属材料（铜）电级，产生电容器的主题活动极片。那样，上现浇板与品质块的上侧边产生电容器C1，下底版与品质块下侧边产生电容器C2，弹簧一端与磁瓦相接，另一端与电容器正中间极相接，以操纵其在一个合理的范畴内震动。由相对应集成ic导出的波形数据信号，通过零较为后导出波形，此波形经电容器滤掉在其中的直流电压，产生对称性的波形，该对称性的波形加到电容器的一个极片上，与此同时经一次反方向后的对称性波型加进另一个极片上。

当沒有瞬时速度数据信号时，正中间极片处在上、下极片的正中间部位C1＝C2，△C＝0后面电源电路沒有导出；当有瞬时速度数据信号时，正中间极片（品质块）将偏移正中间部位，造成细微偏移，感应器的固定不动一部分也将有细微的偏移，设瞬时速度为发动机正时，品质块与上现浇板间距减少，与下底版间距扩大，因此C1＞C2，因而会形成一个电容器的变化量△C，△C由运算放大器一部分变大，与此同时，将运算放大器的导出电流量引进到意见反馈互联网。因为OP270的脚1和16各自与电磁线圈两边相接，当有电流量穿过电磁线圈时，将造成磁感应电磁场，便会有磁场力造成。由于上、下磁瓦中间有扭簧，因此在磁场力的效果下将使磁瓦返回沒有瞬时速度时的部位，即这时的电容器转变彻底有瞬时速度的改变造成，与此同时因为电磁线圈与主题活动极片根据核心中心线相接，因此在磁场力的效果下，使正中间极向造成瞬时速度时的偏移的反过来的方位健身运动，即等同于在△C的差动放大电路中导入了负反馈，那样，使感应器的检测范围进一步提高。因而，针对一切瞬时速度值，只需检验到生成电容器变化量△C，便能使主题活动极片在两固定不动极片中间相匹配一个适合的部位，这时后面电源电路便导出一个与瞬时速度正相关的工作电压，从而工作电压值就可以测算出瞬时速度的尺寸。

4、力均衡感应器具体运用

哈尔滨市北奥震动系统是专业震动数据信号精确测量的技术专业企业，他们运用这类差容式力均衡基本原理开发设计出的力均衡加速传感器完成的关键性能参数如下所示：

检测范围：±2.0g，±0.125g，±0.055g

敏感度：BA-02a：±2.5V/g、±40.0V/g

BA-02b1：±40.0V/g（差动保护导出）

BA-02b2：±90.0V/g（特殊规定，高灵敏）

频响范围：DC-50Hz（±1dB）

肯定精密度：±3％FS

交叉式影响：低于0.3%

线性：好于1%

噪音：低于10μV

采样率：超过120dB

温漂：低于0.01%g/g

开关电源：±12V-±15V @30.0mA

容积：Φ43x60mm

选用这类结构设计的感应器在震动数据信号精确测量行业早已获得广泛运用，这种感应器特别合适大地震、工程建筑、国防、交通出行、机械设备、远洋航行等方面的震动精确测量。
