航空航天涂覆工艺

派旗纳米 浏览次数:1562 分类:行业资讯

   Parylene是一种具备出色特性的敷形镀层原材料,面世后最先在电子器件行业获得了运用。1972年归入美国军队标46058C批准做为军工用印刷线路板的敷形镀层原材料,镀层薄厚为0.0005–0.002英尺。

Parylene气相色谱堆积涂覆加工工艺涂覆时,在产品工件上面有极强的透水性,能渗入SMT贴片产品工件的底边和产品工件外型松散的皮肤毛孔中,真真正正产生彻底敷形、匀称同样的安全防护镀层。

Parylene气相色谱堆积涂覆加工工艺沒有有机溶剂、改性剂,即使在0.1μm厚都没有针眼,汽态小分子水在产品工件外型立即汇聚成固定的镀层塑料薄膜,沒有通常镀层的固化型全过程和干固造成的收拢内应力,对产品工件能开展外型结构加固,但不容易造成风险,都没有因外型支撑力而导致的镀层弯月面状不匀称。

 Parylene原材料自身有很杰出的物理化学物理性能和电气性能,不但冲击韧性好,摩擦阻力低,水蒸气透过率低,并且体积电阻率高,接地电阻高;介电损耗和相对介电常数也非常低,做为安全防护镀层它能遮盖从直流到10GHZ以上频段电源电路应用。

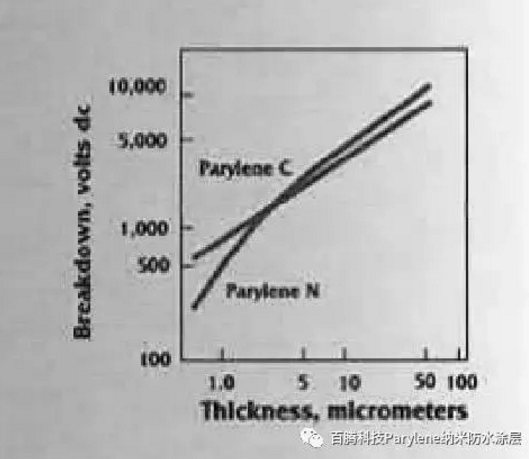

击穿电压与Parylene薄厚的关联

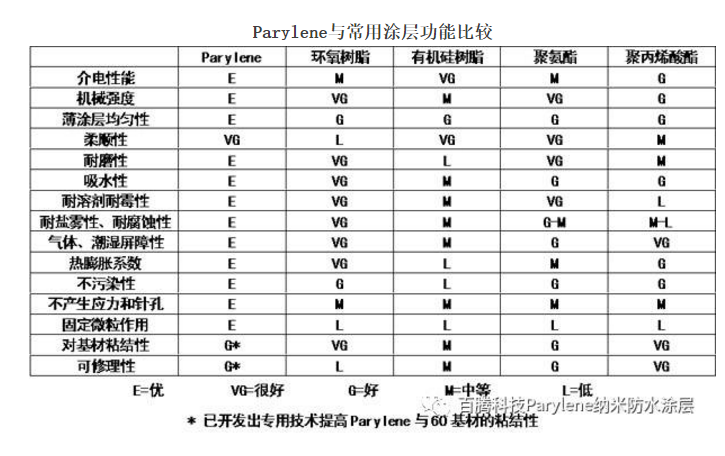

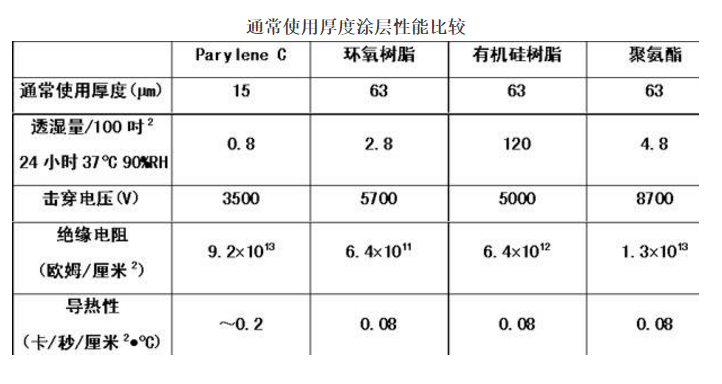

Parylene关键特性

做为电子线路的安全防护镀层,Parylene不需多加除霉剂,自身除霉能达零级。在盐雾试验中,与其他镀层对比,Parylene安全防护的电源电路电阻器几乎不着陆,其他镀层则都是有很大的着陆。非常薄的Parylene镀层能给予出色的保护特性,还有益于线路板工作热量的消退,因而做为安全防护镀层Parylene能使电源电路具备更高一些的稳定性,格外是中小型高流动量电子线路的安全防护,Parylene更主要表现出其独特的引风。



Parylene关键运用案例

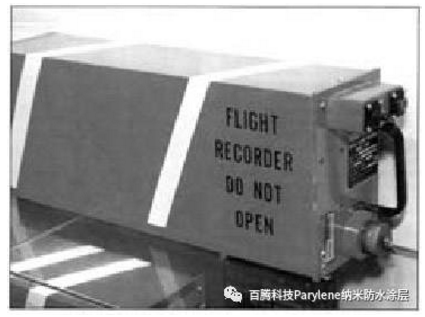

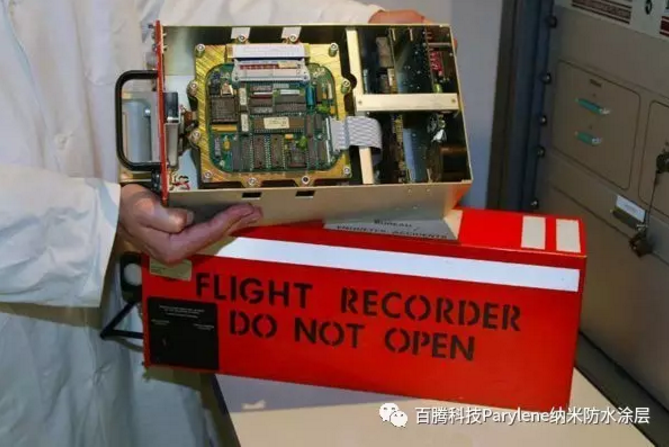

L-3通讯公司生产制造畅游翱翔用黑盒子,为了更好地保证安全防护靠谱,用存储芯片老前辈行实验,经-55℃— 85℃,100%RH加震动交替变化寒湿实验30天,发觉Parylene涂覆后安全防护特性明显超过其他镀层,迅速就用Parylene代替了原先黑盒子常用的聚氨酯安全防护镀层。(图下)

(畅游翱翔黑盒子)

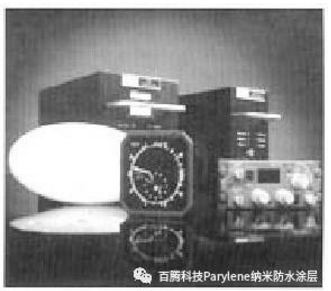

Honeywell企业的上空防滑无线天线TCAS的电源电路部件,经交替变化寒湿和盐雾试验挑选后采用了特性最好是的Parylene做为安全防护镀层,实际效果使无线天线的使用期限拓宽了十倍。(图下)

空中交通防滑管理体系无线天线TCAS

海外用以高像素追踪路面移动靶的机载雷达上微波加热变换部件和细腻线路板都选用Parylene安全防护,即使在飞机场外的严酷自然环境下都能给予精湛的安全防护和很高的稳定性。(图下)

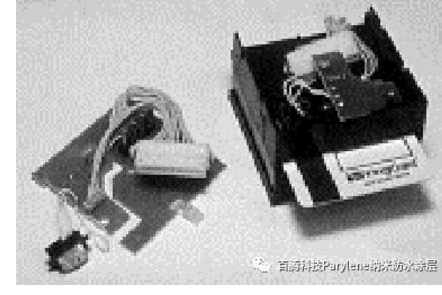

机载雷达、宾馆门卡

   在感应器行业,由于非常薄的Parylene塑料薄膜镀层就能对元器件给予有效安全防护,对感应器的敏感度危害不大。海外已经有四万万种以上各种各样感应器用Parylene安全防护,在其中有汽车传感器、浸蚀自然环境用感应器、生物医学工程用温度传感器等。

   医院里应用的医疗设备和医院病房里应用的家用电器电源电路除有三防规定外与此同时兼具抗菌规定。Parylene涂覆安全防护还具备抗菌功效,在海外早已获得应用。

在电子光学行业,近几年来Parylene运用发展趋势较快,真空泵气相色谱堆积制取的Parylene不但能制邃密规格的镀层,并且该镀层可以用电子光学的制作工艺开展离子注入生产加工图型。它除开做为数字集成电路钝化原材料、导线结构加固封装形式原材料外,在亚微米下列集成电路工艺电子器件制造中还做为一种低相对介电常数原材料作为电子器件的电极化原材料,格外是氟代Parylene,更被海外电子器件学者所亲睐,作为双层集成化集成电路工艺集成电路设计的固层绝缘层物质。



该文章内容提高散播新技术应用新闻资讯,很有可能有转截/引入之状况,若有侵权行为请联络删掉。
