关于SMT装配的问与答

很多人会对SMT安装有疑问，例如“什么叫SMT安装”呢？“SMT安装的特性又有什么？”，应对顾客的诸多问题，我特地梳理了一份问答材料，为您解释心里的疑虑。

Q1：什么叫SMT安装？

A1：SMT，表层贴片系统的通称，就是指一种用以黏贴元器件的安装技术性（SMC，表层贴片元器件或SMD，表层贴片元器件）根据一系列SMT组装设备的运用来外露PCB（印刷线路板）。

Q2：SMT拼装中采用了什么机器设备？

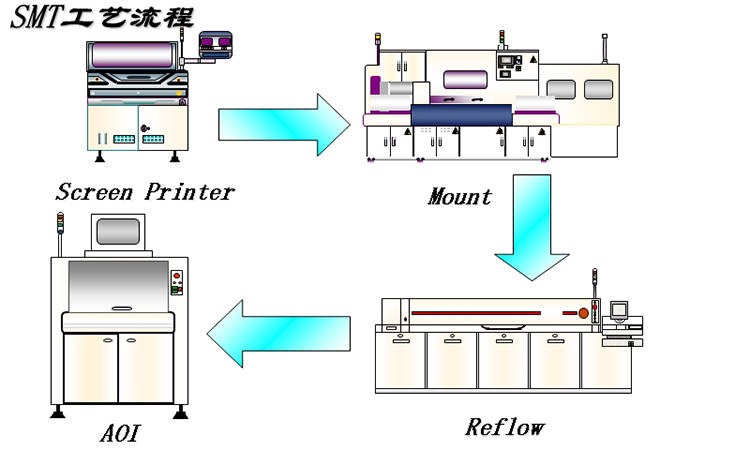

A2：一般来说，下列机器设备适用SMT拼装：锡膏印刷机，smt贴片机，回流焊炉，AOI （全自动电子光学检验）仪器设备，高倍放大镜或光学显微镜等。

Q3：SMT安装的属性是什么？

A3：与传统的的安装技术性对比，即THT（埋孔技术性），SMT拼装造成更高一些的安装相对密度，更小的容积，更加轻的商品净重，更高一些的稳定性，更高一些的耐冲击性，更低的缺陷率，更高频，减少EMI（Electromag netic影响）和RF（微波射频）影响，更高一些的货运量，大量的自动化技术浏览，更低的费用等。

Q4：SMT拼装与THT拼装有哪些区别？

A4：SMT部件在下列层面与THT部件不一样：

a。用以THT部件的元器件比SMT部件具备更长的导线;

b。 THT部件必须在裸电路板上打孔，而SMT拼装则不用，由于SMC或SMD立即安裝在PCB上;

c。波峰焊机关键运用于THT拼装，而回流焊炉关键运用于SMT拼装;

d。 SMT安装可以完成自动化技术，而THT安装仅在于手动式实际操作;

e。用以THT部件的部件净重大，相对高度高，容积大，而SMC有利于降低大量室内空间。

Q5：为何SMT部件运用普遍在电子器件加工制造业？

A5：最先，现阶段的电子设备一直在努力创造微型化和轻量，THT拼装难以实现;

次之，为了更好地使电脑在功用上获得集成化，IC（电子器件）元器件在较大水平上获得灵活运用，以达到规模性和高一致性规定，这恰好是SMT拼装能够保证的。

第三，SMT拼装融入大批量生产，自动化技术和控制成本，全部这种都达到电子器件市场需求;

第四，运用SMT拼装以能够更好地营销推广电子信息技术，电子器件和半导体器件的多种多样运用的发展趋势;

第五，SMT拼装符合国家电子器件生产制造规范。

Q6：在哪个商品行业应用SMT部件？

A6：现阶段，SMT部件已使用于高級电子设备，尤其是计算机类和电信网络商品。除此之外，SMT部件已使用于各行各业的商品，包含诊疗，车辆，电信网，工业控制系统，国防，航天航空等。

Q7：哪些SMT拼装的一般生产制造加工工艺有哪些？

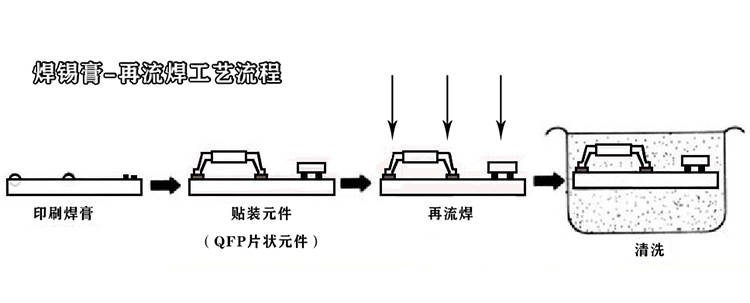

A7：SMT拼装程序流程通常包含焊锡膏包装印刷，集成ic安裝，流回电焊焊接，AOI，X射线检查和返工。在程序流程的每一个流程以后开展看着查验。

Q8：什么叫焊锡膏包装印刷以及在SMT拼装中的功效？

A8：焊锡膏包装印刷就是指在PCB上的焊层上包装印刷焊锡膏的全过程，那样SMC或SMD可以根据焊层上的左焊膏黏在板上。焊锡膏包装印刷是按照模版的运用完成的，模版上面有很多张口，焊锡膏将保存在焊层上。

Q9：什么叫集成ic安裝以及在SMT拼装中的功效？

A9：集成ic安裝有利于SMT拼装的关键含意，它指的是SMC或SMD迅速置放在SMT部件上的全过程。焊层留到PCB焊层上。因而，根据焊锡膏的粘合力，元器件会临时粘在线路板表层上。

问题10：为啥SMT拼装流程中应用电焊焊接种类？

A10：在SMT拼装中应用流回电焊焊接来永久性固定不动PCB上的元器件，并在带有溫度地区的回流焊炉内开展。在流回电焊焊接的环节中，最先在高溫下到第一和第二阶段融化焊锡膏。伴随着环境温度的减少，焊锡膏将发硬，因而元器件将固定不动在PCB上对应的焊层上。

Q11：SMT拼装后哪些必须清理PCB ？

A11：SMT拼装后的PCB务必在离去生产车间前开展清理，由于拼装好的PCB表层很有可能被尘土遮盖，流回电焊焊接后残余物，比如助焊剂，全部在其中一定的程度上面减少商品的稳定性。因而，务必在离去生产车间以前清除已拼装的PCB。

Q12：SMT安装应用哪些形式的查验？

A12：为了确保拼装PCB的品质和特性，在全部SMT拼装流程中查验是十分有必要的。务必运用多种不同的查验来揭露生产制造缺点，这将减少最后商品的稳定性。看着查验是SMT安装中最常见的。做为立即查验方式，看着查验可用作标示一些显著的物理学偏差，比如构件偏移，缺乏构件或构件不规律。看着查验不适感用以人眼查验，还可以采用一些专用工具，如高倍放大镜或光学显微镜。为了更好地进一步强调焊球产生的缺点，可以在电焊焊接结束后运用AOI和X射线检查。

假如您也是有SMT安装的有关问题不太掌握，就快点儿个人收藏文中吧！
