万用电路板选择和焊接

万用线路板别名“洞洞板”。对比技术专业的PCB印刷制版，洞洞板(万用线路板)具备下列优点：应用门坎低，成本费便宜，方便使用，拓展灵便。例如在在校大学生电子设计竞赛中，著作通常必须在几日時间内分秒必争地进行，因此一般应用洞洞板。

洞洞板的挑选

现阶段市場上售卖的洞洞板关键有二种，一种焊层分别单独(图1，下称双孔板)，另一种是好几个焊层连在一起(图2，下称连填料)，双孔板又分成单面铝基板和单面板二种。依据小编的工作经验，双孔板较合适数字电路设计和单片机设计电源电路，连填料则更合适数字集成电路和分立电路。由于数字电路设计和单片机设计电源电路以集成ic为主导，电源电路较标准;而数字集成电路和分立电路通常较不规律。分立元件的管脚经常必须联接多条线，这时如果有好几个焊层连在一起就需要便捷一些。自然这并不肯定，每一个人的爱好不一样，选择自己用上去较为随手的就OK了。

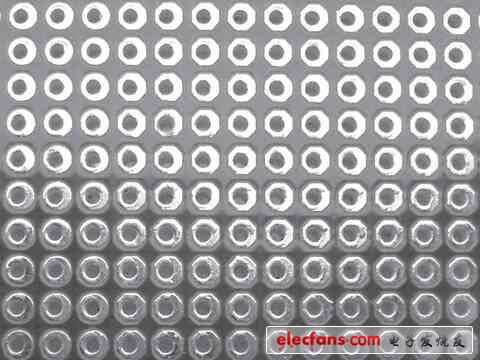

图1 双孔板

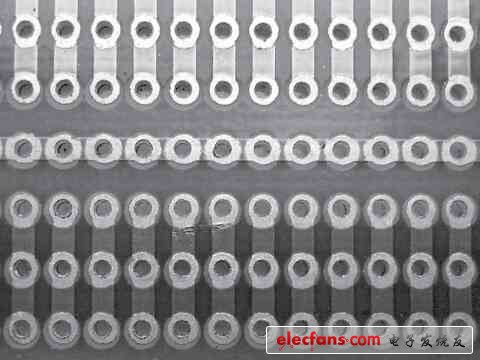

图2 连填料

此外，阅读者必须区别二种不一样材料的洞洞板：铜钱和锡板。铜钱的焊点是外露的铜，展现橙黄色，平常应当用纸包装好储存，以避免焊层空气氧化，万一焊层空气氧化了(焊层无光泽、不太好上锡)，可以用棉签蘸乙醇清理或用橡皮擦擦洗。焊层表层镀了一层锡的是锡板，焊层展现银色，锡板的基材材料要比铜钱硬实，不容易形变。她们的价钱也是有差别，以尺寸为100 cm2(10cm&TImes;10cm)的单面铝基板为例子：铜板价格3~4元，锡板7~8元，一般每立方厘米不超过8一分钱。

电焊焊接前的提前准备

在电焊焊接洞洞板以前必须提前准备充足的细输电线(图3)用以布线。细输电线分成单根的和多芯的(图4)：单根硬输电线可将其弯曲成固定不动样子，去皮以后还能够作为漏线应用;多芯细输电线材质绵软，电焊焊接后看起来比较混乱。

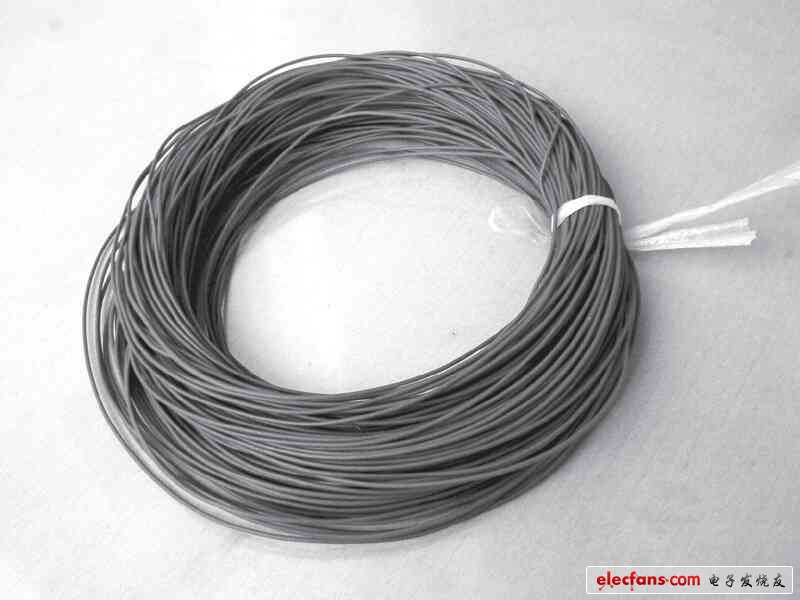

图3 细输电线

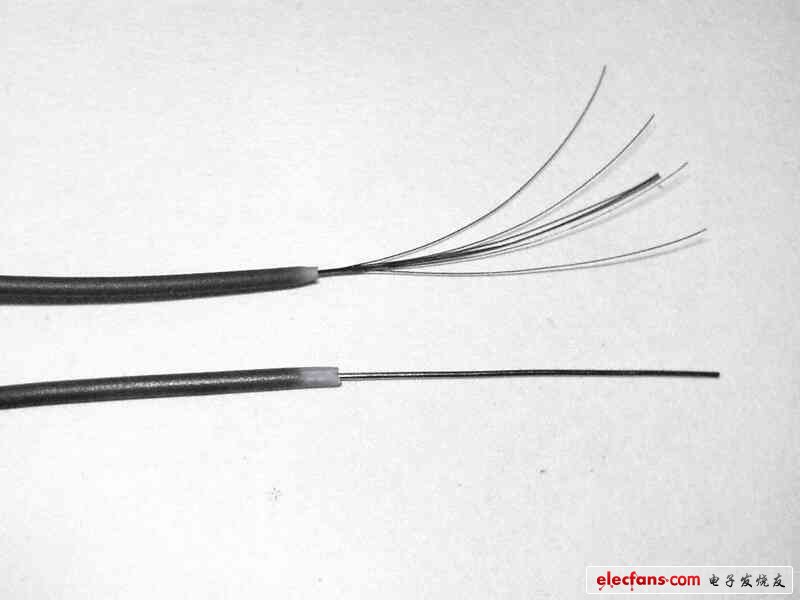

图4 多芯和单根细输电线

洞洞板具备焊层密切等特性，这就需要大家的电烙铁头有较高的精密度，提议应用输出功率30W以内的尖口电铬铁。一样，锡丝也不可以太粗了，提议挑选电缆线径为0.5~0.6mm的。
