电源完整性仿真,对设计做出决定性优化

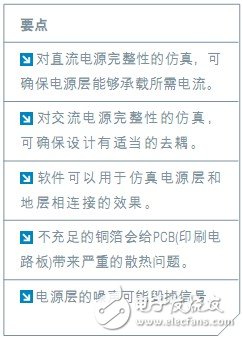

为PCB(印刷线路板)上的车辆提高动能不是一种简易的工作中。以往，根据细布线将IC联接到连接和地就可以了，这种布线占不上是多少室内空间。当集成ic车速增加时，就需要用低特性阻抗电压为其配电，如用PCB上的一个电源层。有时，只要用四层电路板上的一个铜层和一个地质构造，就可以避免大部分电一致性问题。除开铜层之外，还能够为每只IC去耦，以处理设计方案中复杂的开关电源问题。

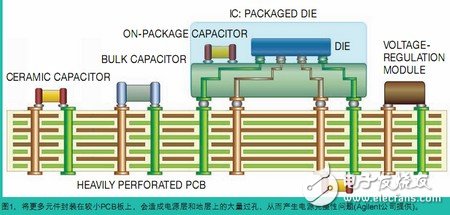

但是，如今的PCB室内空间(也有成本费与你的日程)都很焦虑不安，这种问题也提供了对开关电源的危害。Mentor Graphics企业的模拟仿真与仿真模拟产品系列高級主管Dave Kohlmeier称：“交易机器设备与便携式机器设备都是在为降低成本而应用越来越少的PCB层，但他们上边的IC却必须越来越多的额定电压。”这种问题不但危害着便携式商品，工业品也有空间管束(图1)。一个当代蜂窝状通信基站的电源电路得装在馈线上的一个盒子里，而无线天线通常坐落于工程建筑内的19英尺声卡机架中。

在大批的交易服务与某种商品中，成本费是主要因素。在PCB上面一堆很有可能不用的电容器，肯定是不能接纳的。为取得成功，设计方案阶段会减少到以周以月计，而不是年。如今，不太可能只为修复和SEO电源层和应用而花时间去重新做一遍PCB板。

为当代电子产品设计电气系统是一个让人惧怕的试炼。DDR储存器工作中在1600Mbps，并迅速便会运作到四重方式的2200Mbps。更槽糕的是，它是一种单端导出，代表着你的电气系统务必解决开关电源电流量的突发试炼。元器件中的数据门很有可能与此同时都是在电源开关，开关电源一致性技术工程师将这类特点叙述为同歩电源开关噪音。串口通信拥有艰难的开关电源要求。802.3ba以太网接口规范规定的数据速率为40Gbps和100Gbps(论文参考文献1)。

当代数字芯片的运作电流不高于1V，这代表着，即使毫伏级的噪音也会出现与数据信息有关的问题。多个处理器会从统计分析上加强和导致电压降低或过压问题。你的系统软件大概几个星期乃至数月都运作一切正常，而某些时间段大部分数字电路设计的与此同时打开却出现系统软件的重新启动。这种外接电源一致性问题都难以查出来。系统软件上单只有没有的开关电源一致性问题很有可能危害系统软件的所有集成ic，进而造成重新启动。英国我国半导体公司的仿真模拟应用工程师Paul Grohe强调：“即使纳秒级的电力工程消耗也会使系统软件不靠谱。”Ansys企业信号完整性产品运营Steve Patel称，设计方案稳定性的在于尽量减少开关电源噪音，代表着阿拉伯数字技术工程师就必须掌握模拟网以及RF的设计理念。

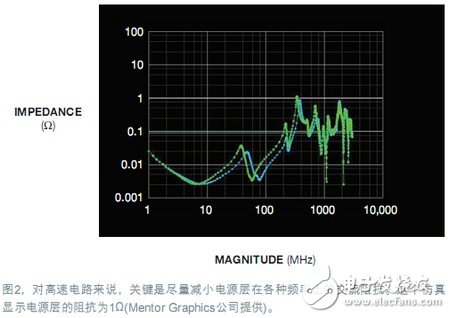

电气系统技术工程师了解，电气系统务必有低的特性阻抗(图2)，而调整技术员的理念是，仿真模拟IC供电脚底的噪音越低越好。与数字芯片不一样，模拟芯片未找到噪音阀值。PSRR(开关电源抑止比)规格型号说了有多少电噪音会渗透到元器件的导出脚。数据技术工程师当今也可以应付同样的开关电源噪音问题(见法术符文“请换本人跟我谈”)。

Sigrity企业商品营销经理Brad Brim说，为集成ic提高电磁能的开关电源分派互联网必须有低的等效电路电感器：对核心工作电压为0.01nH，对I/O开关电源为1nH。他强调，电源层会将噪音藕合到数据信号中。一些情形下，布放到2个地质构造中间的一根电源线有15mV的噪音。当合理布局工作人员在电层和地质构造中间布线同样数据信号时，它的噪音达45mV。

开关电源完整性专用工具可以对设计方案作出一种关键性的提升。如果你做合理布局提升时，不可以应用经验性的去耦方式。Ansys企业的Patel称，APP能协助你决策电容器的总数、种类及其成本费。这种专用工具还能对你说更改各层中间间距的实际效果。比如，TechDream企业首席战略官创办人Yoshi Fukawa称，NEC企业的PI(开关电源一致性)Stream能根据提升或挪动电容器，更改容值和层的样子，及其更改电源层与地质构造中间的间距，协助你得到自身的特性阻抗总体目标。

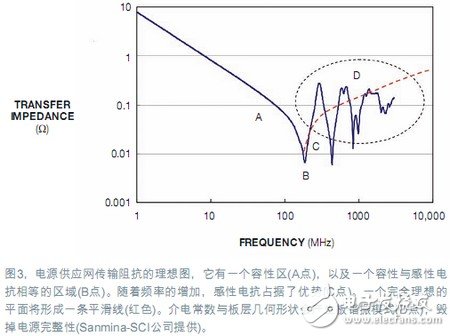

Mentor企业的Kohlmeier觉得：“你能用CAD文档做假定剖析的试验。这比硬件配置再试要快得多。这就是虚似原形的使用价值。”因而，模拟仿真软件的应用就很重要，那样可以在设计的所以作出至关重要的管理决策。更改电容器部位、电容器总数及其其他自变量或许不容易直接影响到其他单位，但为了更好地提升固层电容器而降低固层间距，则会危害全部设计部门(图3)。Sanmina-SCI有专利权的当代生产制造方式，可以制定出4mil介电质的固层薄厚，提升了固层的电容器。

解决困难的方式

Kohlmeier表明，开关电源完整性模拟仿真要比许多技术工程师的预估更为艰难，由于务必考虑到每只电容器、联接过孔，及其输出功率层的构造。他强调，联接2个方面的通孔会减少配电互联网的特性阻抗，因而它和电容器一样关键。与开关电源一致性不一样，信号完整性一般会涉及到一些布线，用数字示波器就可以在频域中精确测量信号完整性。应用Port 1至Port 1的Z11特性阻抗曲线图，对源完整性的模拟仿真可以获得时域的特性阻抗。要掌握一个输出功率层的特性阻抗问题，必须一台VNA(矢量素材网络分析仪)，它难以应用。模拟仿真是精确测量的填补，而不是取代，他们能在生产制造前就给予出相关PCB特性的重要信息 。Sigrity企业的Brim称：“不管你的模拟仿真软件有多快，也快但是一次精确测量。”但是他强调，你要有一块已生产制造好的PCB才可以做迅速精确测量。

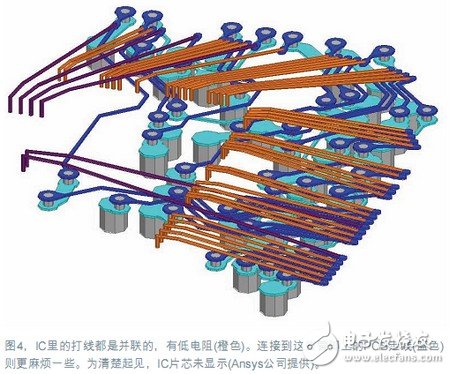

你务必坚信IC设计师顺利完成的工作中，坚信所运用的集成ic沒有开关电源一致性问题。Ansys企业的Patel称，“IC以及打线都并不是开关电源完整性的重要，”由于IC开关电源引脚与打线全是并接的(图4)。Mentor Graphics企业HyperLynx的工程项目主管Steve Kaufer就觉得，这些欠缺防止开关电源一致性和阻抗匹配问题的技术性专业知识的合理布局技术工程师们，则常常是问题的根本原因。

开关电源完整性APP能协助你处理直流电和沟通交流问题，此外电源层与地质构造中间的空穴全是RF光波导入的。为解决直流电问题，务必保证PCB层可以承受必须给予的电总流量。为解决沟通交流问题，务必保证电气系统可以为当代集成ic给予需要的迅速转变电流量。最终，留意光波导入的的个人行为很有可能是是非非形象化的。RF问题在提防EMI(干扰信号)问题时很重要，它会使你的线路板没法根据FCC(联邦政府通讯联合会)的验证。假如设计方案选用了大的表面，则应用模拟仿真就很重要，大表面会发生串联谐振。假如你的表面会从固层内腔发送出RF，则用合理的APP模拟仿真可以协助EMI技术工程师处理这类问题。改正方式可以是紧紧围绕线路板边沿布线电容器。Sun Microsystems企业有一个专利权6727780，它采用与电容串联的电阻器，那样RF动能就能在线路板边沿被消化吸收，而不容易大量回构造内。

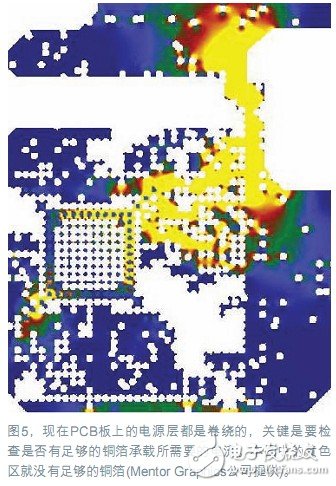

数字芯片的标准有很大的电流量，这很有可能导致交流电源的配电问题(论文参考文献2)。FPGA和各种数字芯片都必须很多种多样电源电压，因而，务必将助焊层切分开，以给予多电阻轨。数字芯片还有几十个引脚，必须数百只过孔，会遍及电源层和地质构造的众多铜泊地区。务必保证在为某些层所采用的铜泊上，电流强度保持良好小于相应有效值(图5)。

高的直流电流也会导致热问题。铜的温度系数为0.4%/°C，即溫度每上升25°C，电阻器提升10%。这类阻力的提高发生在厚重负荷下，这时稳定性十分重要。电阻器的提高亦使气温上升，降低了电路板上电子器件的使用寿命。

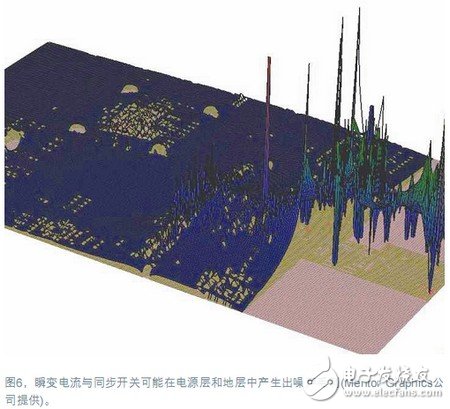

一旦得到了充分的铜泊展示电流负荷，就需要关注电源层的沟通设计方案(图6)。开关电源完整性逼真才能查回电流量长江发源地电源层的部位。在操作时，一只数字芯片得到的电流强度是不一样的，并且以纳秒为企业转变。电气系统要有充足低的沟通交流特性阻抗，能随电流量而转变(关系式为di/dt，即电流量导函数/時间导函数)，进而不让集成ic引脚的电源电压产生大的转变。因为di/dt也会发送磁感应动能，这种偏位会诱发EMI问题。因而，信号完整性、开关电源一致性和EMI合乎性全是互相联系的。要是没有模拟仿真，你的设计就有可能有通孔间的串扰和一些部位莫名的问题。

APP挑选

一个连接网格的具体图形规格对其特性十分关键，因而大部分系统厂商都要自身的开关电源完整性专用工具中的使用了场解计算工具技术性(论文参考文献3)。

这种专用工具应能让你一个便捷回答和准确的結果。RF-IC与系统软件设计师一般应用全波场解计算工具，解3D的Maxwell方程式。但是，3D场解计算工具要花很长期才可以获得結果，尤其是用以相对性比较大的物理学项时，如PCB板。因而，开关电源一致性经销商在自身的开关电源完整性专用工具中设计方案了混合解计算工具技术性。在校正布线时，这种专用工具选用一种运用传输线理论迅速技术性的2D解计算工具。在模拟仿真平面图时，专用工具可以应用2D或2.5D的有限元分析技术性。在某种情形下，APP可以用一种集总主要参数元器件的电容器和电感器实体模型，为过孔模型。要得到更精准的結果，专用工具可对面孔选用一种全波3D解计算工具。

此外，还能够选用一种全波解计算工具去模拟仿真3D构造的实际效果，如射频连接器引脚及其开关电源途径中的其他机械设备元器件。APP经销商仍在自身专用工具中嵌入了热分析作用。可以直接应用它，或将发热量信息内容导出给一个专用型的热分析工具，如Mentor Graphics企业的FloTherm，这是一个CFD(测算流体力学)的3D模拟仿真自然环境。Mentor企业的HyperLynx仿真工具可以做自个的热分析，并将結果导出给FloTherm，那样就可以创建全部系统软件或一个主机箱的热特性实体模型。

Agilent企业再次发展趋势了自个的ADS(优秀设计方案系统软件)Momentum商品，它能对于有很多通孔的过孔和地质构造，给予模拟仿真結果。它还能用以输出功率层有小量布线的设计方案。MOM(矩量法)是对于双层构造的更快模拟仿真方式，它能校正全3D场，包含Maxwell方程式中的所有项。这类全波计划方案考虑到了法拉第定律的高频率效用，及其Maxwell为Ampère方程式提升的代用电流量项(论文参考文献4)。用MOM模拟仿真大中型方面十分用时，因而Agilent企业创造了一些优化算法，可以降低得到精准結果所须要的時间。Agilent企业快速数据商品拥有人Colin Warwick说，专用工具选用了一种树/合作树(tree/co-tree)方式，可一直使用直流电。

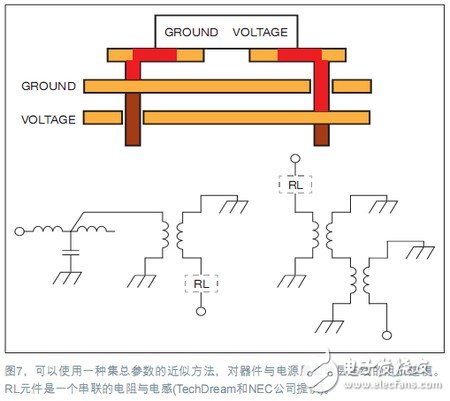

此外还可以对平面图构件，选用 集总主要参数统计分析方法。NEC企业的PIStreamn软件将平面图模型变成集总主要参数的引流矩阵，使之适用应用Spice模块和其他集总主要参数技术性的剖析。针对一个平面图，APP会应用PEEC(一部分元闭合电路)技术性，转化成一个RLGC(电阻器/电感器/氧化还原电位/电容器)的等效电路物。APP与此同时会为过孔和电源层与地质构造中间建立的内腔创建集总主要参数实体模型(图7)。APP还会继续选用一种串连RLC(电阻器/电感器/电容器)实体模型，为去耦电容模型，这一实体模型充分考虑了电力电容器的生存电阻器与电容器及其扇离开线和通孔的生存电阻器与电感器。你能根据创建模拟仿真运作，迅速进行单一板对的剖析。当更改设定时，APP将做一个充分考虑所有有关表面的双层剖析。

除开模拟仿真制成品板的物理学构造之外，HyperLynx这种工具软件还能做线路板层和去耦构造的初期平面图整体规划。随后可以迅速运作一个剖析，进而得到一些相关传送特性阻抗和其他自变量的定义。Giga Hertz技术性企业研发了一种迅速的Spice模块，将其集成化到NEC的PDN(开关电源分派互联网)Expert中。根据这种平面图整体规划专用工具，可以手动式概略叙述出PCB和方面，在设计方案初期提升电容器。那样，就可以得到相关表面样子、规格、重叠，及其电容器数的概念。

一些PC界的开关电源完整性APP经销商(如Mentor Graphics与Cadence)将自身的专用工具融合到了设计方案流中。虽然这并不可以清除由一家经销商给予所有专用工具的担忧，但开关电源完整性模拟仿真应用了PCB的一个物理学描述，变成一个几何模型。Ansys与Sigrity企业都能接纳来源于Cadence的Allegro、Mentor Graphics的PADS，及其Zuken和AlTIum等企业专用工具的键入。Agilent企业的开关电源完整性专用工具来源于其在RF设计方案领域的专业技能。除开与ADS设计工具共用之外，该公司的EMProAPP还能够键入来源于Cadence的Allegro的PCB数据信息。顾客常常会将NEC的PIStream与Zuken的PCB专用工具一起应用，但此软件还可以接纳Cadence的Allegro和其他PCBAPP的导入数据信息。

尽管有一些技术工程师更喜欢自身的线路板步骤中的融合专用工具，但从Ansys这类模拟仿真技术专业企业得到专用工具也是有一些优势。比如，该公司的SI(信号完整性)Wave专用工具类似Mentro Graphics企业的HyperLynx，而PIAdvisor专用工具可以幫助你深层次研究开关电源一致性问题。该专用工具有着对于过孔模拟仿真的3D解计算工具。此外，还能够应用Ansys企业的HFSS(高频率烧录器系统软件)专用工具，做物理问题的全3D模拟仿真，如射频连接器和其他3D几何图形样子。一些用户会将Ansys开关电源完整性专用工具和信号完整性专用工具的导出結果败给自身应用的同一个HFSS专用工具，对主机箱模型。那样，她们就可以评定商品的EMI。CST(现代电子技术技术性)的EM StudioAPP可接纳Gerber PCB文档的键入，并可以测算3D IR(电流量/电阻器)降。

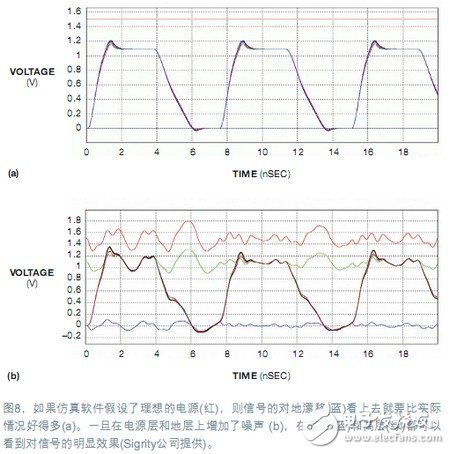

你所挑选的APP务必有着所须要的工作能力。许多企业希望你分离来处理信号完整性和开关电源一致性问题，她们假设，一旦你充足降低了开关电源特性阻抗，便会关心信号完整性。这一计划方案的问题是，开关电源噪音与数据信号噪音是配对t检验的。为处理这个问题，Sigrity企业容许你在信号完整性上模拟仿真开关电源噪音的实际效果(图8)。CST企业的Microwave Studio还可以剖析从密切挨近的电源层散播的噪音。

高价位问题

开关电源完整性系统的价钱常常会让沒有工作经验的技术人员瞠目结舌。一个简洁的DC烧录器就很有可能要15000美金，而一个包括开关电源一致性、信号完整性和热裂解计算工具的详细系统软件，很有可能开价75000美金。这一数据对APP的人是很高，但是要充分考虑连接可靠性错误的成本费。一块复杂的材料的重置，在制造和工程项目上很有可能要花5000美金或1万美金，而未立刻发售的成本费则达100万美金。此外一个决定是系统软件的BOM(原材料单)成本费。假如供电完整性工具可以在电阻上增加50便士，则对一个大批商品，就很有可能在好多个月内挣回供电完整性系统的花费。

Ansys企业的Patel发觉，以往做开关电源一致性、信号完整性和EMI剖析的三名技术工程师是相互之间隔绝的。如今，尽管仍可能是一名技术工程师做EMI剖析，但这个人首先要与一个做开关电源一致性和信号完整性剖析的人一起工作中，她们常常会分享同一种APP。Sigrity企业的Brim强调，IBIS

(键入/导出缓存标准)5.0有开关电源-地

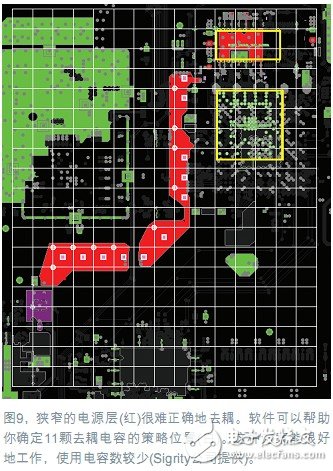

和数据信号数据信息，使模拟仿真软件可以将5.0实体模型开关电源脚的噪音关系到根据导出泄露的噪音，类似仿真模拟元器件中的PSRR规格型号。全部这种作用协同成一种实际效果，即使你有着一个设计方案优良的靠谱商品(图9)。

假如你掌握并了解怎么使用这种价格昂贵的专用工具，则作为一名技术工程师的真实身份便会增长。针对喜爱CAD(辅助设计设计方案)APP的技术工程师而言，这种专用工具的了解并不会太难。Mentor Graphics企业在企业的一些市场销售场地 都给予HyperLynx的免费学习课程内容。假如您有其他种类烧录器的工作经验，那麼学习培训开关电源完整性专用工具就基本上没什么问题。必须学习培训和了解的是时域的基本概念和专门术语，如RF设计师那般。假如在目前频域工作经验上提升了这种专业知识，你也就能接纳最严谨的设计方案试炼，变成一个大赢家。
