PCB布线设计原则及对布线设计的工艺要求

（一） 走线设计原理

１．线应防止钝角、斜角。选用４５°布线。

２．邻近层电源线为正交和方位。

３．高频率数据信号尽量短。

４． 键入、导出数据信号尽量减少邻近平行面布线，最好是线上间加接地线，防止意见反馈藕合。

５．单面板电源插头、接地线的迈向最好是与数据流分析向一致，以提高抗噪音工作能力。

６． 数据地、仿真模拟地要分离，对低频率电源电路，地应尽可能选用点射并连接地；高频电路宜用于多一点串连接地装置。针对数字电路设计，接地线应闭生成环城路，以提升抗噪音工作能力。

７． 针对钟表线和高频率电源线要依据其特点特性阻抗规定考虑到线距，保证匹配电阻。

８． 一整块pcb线路板走线、开洞要匀称，防止出现显著的亲疏不均匀的状况。当印制电路板的表层数据信号有大面积空缺地区时，应加等分线使表面金属丝遍布基本上均衡。

（二） 对走线设计方案的技术规定

１．通常大家走线时最常见的布线总宽、过孔规格：

留意：BGA 封装形式元器件下边的通孔，依据制作工艺的规定，必须在其正、反双面用阻焊层遮盖。

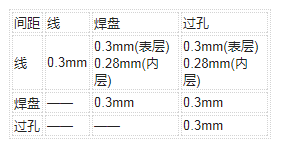

1）当布线总宽为 0.3mm 时

特别注意的是，BGA 下边的过孔和焊层间通孔焊层的距离也为线距。且因为加工工艺领域的难度系数，不建议应用 0.12mm 的线距。

5）当线距不大于 0.12mm 时，过孔焊层必须加滴泪，表格中的 T 即意味着必须加滴泪。当木板的规格超过 600mm 时，通孔的焊层总宽必须扩大 0.1mm。表格中企业：mm

针对非孔化孔，阻焊窗直徑（the solder resist window）应当比孔的孔径大0.50mm。而表面危险标志总宽也由孔的规格决策，当孔的直徑不大于 3.3mm 时，其范畴是 “直径 2.0” ；当孔的直徑超过 3.3mm 时，其范畴是直径的1.6 倍。里层的危险标志范畴是 “直径 2.0mm”

２．实际的走线标准：

1）开关电源和地的走线

尽可能得出独立的过孔和最底层；即使要在表面吊线，电源插头和接地线也需要尽可能的短且要非常的粗。

针对实木多层板，一般都是有电源层和地质构造。必须留意的仅仅仿真模拟一部分和数据一部分的地和开关电源即使工作电压同样也需要切分起来。

针对单两层板电源插头应尽可能粗而短。电源插头和接地线的总宽规定可以依据 1mm的线距较大相匹配 1A 的电流量来测算，开关电源和地组成的环城路尽可能小。

如下图：

为了避免电源插头较长时，电源插头上的藕合杂讯直接进入负荷元器件，应在进到每一个元器件以前，先向24v电源去藕。且为了避免他们彼此之间的互相影响，对每一个负荷的开关电源单独去藕，并保证先过滤再进到负荷。

如下图：

在走线中应维持接地装置优良。如下图：

2.独特电源线走线

A.钟表的走线：

钟表线做为对 EMC 危害较大的原因之一。在钟表线要少打了孔，尽量减少和 其他线接头并运行线，且应避开一般电源线，防止对电源线的影响。

与此同时应绕开板上的开关电源一部分，以避免开关电源和钟表相互之间影响。

当一块电路板上使用好几个不一样次数的钟表时，二根不一样次数的钟表线不能并行处理 布线。

钟表线还应尽量减少挨近导出插口，避免高频率钟表藕合到导出的 cable 网上并 沿途发送出来。

假如板处有专业的指针产生集成ic，其下边不能布线，应在其下边铺铜，必需时 还能够对其专业割让土地。

针对许多车辆都是有学习的结晶震荡器，这种晶振电路下边都不应布线，要铺铜防护。 与此同时可将晶振电路机壳接地装置

B.成双音频信号线布线

成对发生的音频信号线，一般平行面布线，尽量避免打了孔，务必开洞时，应两条线 一同开洞，以保证匹配电阻。

C.同样元素的一组系统总线，应尽可能并列布线，保证尽可能等长。

D.一些主要的布线标准。

充分考虑排热，防止连焊等要素，尽可能选用下面的图所显示的 Good lay-out,防止 Bad lay-out。

两点焊间隔不大（如贴片式元器件邻近的焊层）时, 点焊间不能立即相接。

从贴片式焊层引出来的通孔尽可能离焊层远些。

3）敷铜的加上

实木多层板里层敷铜，要用胶片（Negative） 。表层敷铜若想彻底添实，不应该有 一丝间隙，最好用网格图方式敷铜，其网格图最少不可低于 0.6mm X 0.6mm， 提议应用 30mil X 30mil 的网格图敷铜。如下图
