瞬态回应特点
瞬态回应特点就是指键入工作电压或负荷电流量成阶梯形转变时的跟随特点。伴随着电子器件仪器设备的数字图像处理中选用开启方式,LSI或运行内存IC的空载电流量的转变越来越更高。因而规定进一步提高调整器能跟随其转变的瞬态回应特点。瞬态回应特点中包括键入瞬态回应特点和负荷瞬态回应特点,线形调整器的瞬态回应特点依从于电源电路的耗费电流量。
在这里紧紧围绕基本上的內部电源电路程序框图(第一讲 图4)中表明的偏差放大仪和导出用P断面MOS晶体三极管的门极容积。CMOS线形调整器中配有比较大的导出用P断面MOS结晶管,为了更好地推动该P断面MOS晶体三极管所须要的误差放大器导出特性阻抗和MOS晶体三极管门极容积大部分决策了响应时间。此误差放大器的输出阻抗决策于电源电路中的耗费电流量。耗费电流量越大则特性阻抗则越低,既能获得快速回应。
快速型商品中插入了用以提升控制工作能力的油压缓冲器,油压缓冲器还能具有放大仪的功效,从而产生初中级(误差放大器:40dB)+(油压缓冲器20dB)+(导出用P断面 MOS晶体三极管:20dB)的三级变大。因而,快速型食品用引路环收获产生了具备80dB以上敏感度的反馈机制。对输出电压的改变反映灵巧而且能快速地回应。事实上从图9观查快速型商品的负荷瞬态回应波型,可以获知通过数μ秒后逐渐修复由负荷电流量的变而造成的输出电压转变。

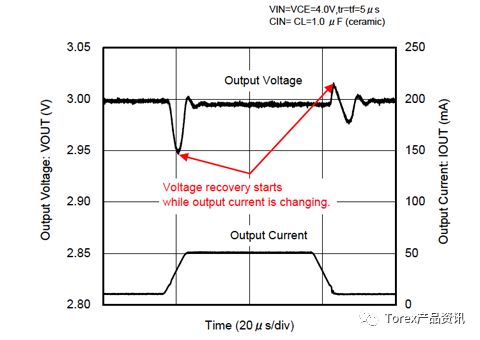

图9 Load Transient Response of High-Speed LDO (XC6209B302)

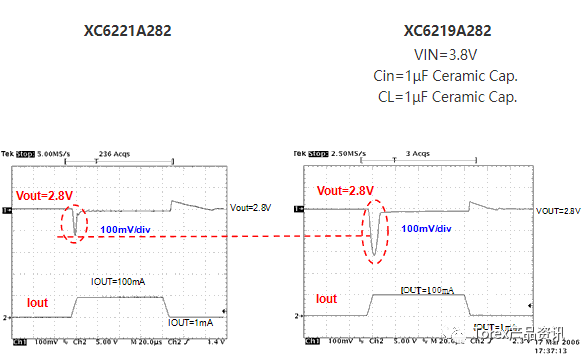

除此之外,负荷瞬态回应获得日新月异的改进。从图10中对快速型的XC6221和低耗电流量型的XC6219负荷瞬态回应开展的较为可以确立,与XC6219的工作电压降低大概为220mV对比,XC6221的电流为120mV,大概改进了50%。每个型号规格全是选用SOT-25封装形式的IC,尽管分别的P断面MOS晶体三极管的容积不会改变,但可观察到波型显著不一样。
图10 Ripple Rejection Rate: Actual Input Voltage and Output Voltage Waveform (IOUT=30mA)
CMOS加工工艺中采用的硅汽车底盘配备P型和N型2种种类。一般来说,P型硅线路板可以提升键入瞬态回应时或谐波失真抑制率的特点。这是由于P型硅线路板中,硅线路板的VSS接地装置,硅电路板上产生的电源电路具备不容易受开关电源危害的构造。图11表明在P型单晶硅片上产生的翻转器电源电路。尤其是IC內部的标准开关电源等,有运用这类构造特点生产制造的不容易受来源于外界噪音危害的商品。如今,几乎任何的型号规格都使用了P型线路板。

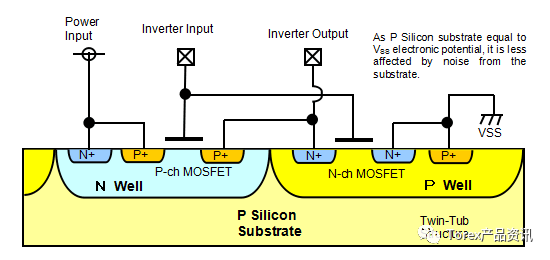

图11 Inverter Formed on P-Silicon Substrate
尽管近期的LDO商品具备十分快速的瞬态回应及较好的负荷瞬态变化的跟随性,但因为回应过快,在开关电源路线中射频连接器的联接位置、走线的缠绕等处造成特性阻抗的情形下,开关电源路线将遭到影响。不但不可以充分运用快速调整器的特性,并且会危害别的线形调整器的导出。为了更好地不造成电源插头道路上造成特性阻抗,须需注意PC电路板上走线的缠绕方法。
导出噪音特点
输出电压的噪音包含由IC內部事先调节输出电压用电阻器所形成的热噪声被误差放大器变大而导出的随机噪声。由于(IC內部事先调节输出电压用的)特性阻抗高时更非常容易产生热噪声,配备(IC內部)把耗费电流量调节为70μA的快速/低噪音CMOS调整器。图12表明其噪音特点。

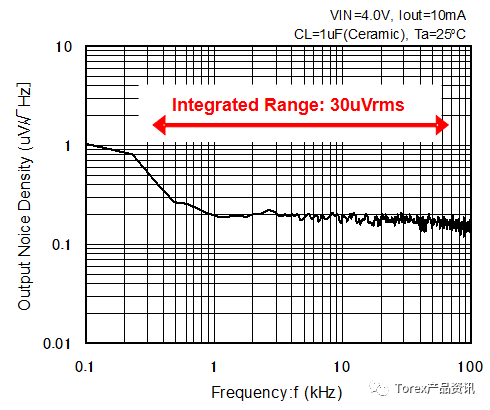

图12 Output Noise Density (XC6204B302)
基本上特点早已了解清晰了没有?
