电路板设计应该具备的几个条件

大概了解了线路板的生产过程之后，如今我们可以进到主题，谈一谈电源设计的事儿。

由于自己的设计规范是是非非国家标准。为了更好地使用方便，请小伙伴们自主转化成国家标准。

电源电路板设计方案应当具有的下列这几个标准：

1.可以娴熟应用PCB/CAD。2.具有线路板的基础知识。3.可以制订合乎线路板生产制造的设计规范。4.可以制订合乎元器件安裝的设计规范。5.可以设置设计方案查验标准 DRC（design rule check），在标准之外的设计方案查验可以人力来进行。6.了解CAD的导出规格型号。7.制做线路板所须要的外观设计生产加工工程图纸及其生产制造线路板的说明书。设计电路板时，所须要的材料

1.原理图必不可少

2.电源电路的耗费功率计算公式书非必不可少

里边有关于每个元器件所须要的电源电压和流过的电流量数据信息，沒有此项得话，必须根据讲解原理图设计制作布线的间距和布线间隔。3.原理图电气设备目录非必不可少

沒有得话，必须依据原理图自己来制做。电源电路电气设备目录是电源设计必不可少的。4.元器件表必不可少

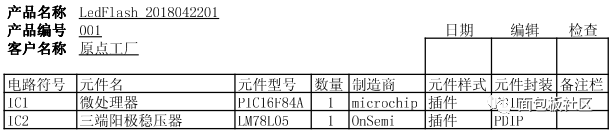

例： 产品名字 产品编号 顾客名字 电路符号 元器件名 元器件型号规格 总数 生产商 元器件款式 元器件封装形式 备注 ▷关键构成部分：线路板 线路板版本信息 电子器件 源码 源码版本信息 （必须载入程序流程的线路板）此元器件表只意味着自己习惯性用的报表方式。依据分别的必须可灵便应用。

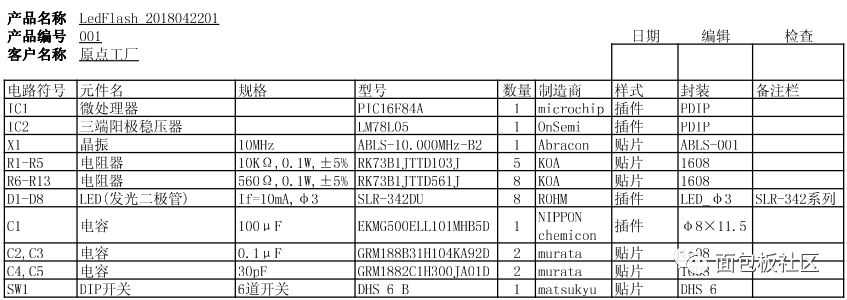

简易的事例如下所示，下面的设计方案事例中还会继续再次发生。

这儿的编缉工作人员和检查员不能是同一个人。自身撰写的不正确难以被自身发觉和改正。

5.电源设计工程图纸必不可少

即使是草率的笔写也是十分需要的，假如仅仅口头上传送得话，有时会误会设计产品工作人员的含意，导致不正确。

工程图纸的內容：家具板材，表层处理，布线总宽和布线间隔的最少界线，焊层的规格型号，烫印的字体样式，规格

线路板的规格，被特定的元器件置放的部位，严禁地区。不一样城乡之间的绝缘层规格型号等。 电源设计的配套材料

6.电源设计工时表

测算电源设计必须多久，总数。

7.线路板总面积估计表

在规定的线路板规格内，分辨是不是可以将元器件都有效地布局在线路板内。

在可以把元器件布局在线路板内的情形下，分辨是使用两外壳设计或是四层以上的设计方案。

在没有特定的情形下，必须和设计产品工作人员充足沟通交流，强烈推荐更为适宜的线路板规格和板层设计方案。

8.产品工件规格估计表

当决策了线路板规格之后，在生产加工中为了更好地达到最少的产品成本，会将多张独立的pcb电路板根据V割来联接在一起。这个时候就需要挑选适宜的产品工件规格。

9.线路板配电设计表

包含下面一些一部分：布线总宽计算表 or 布线总宽参考表布线间隔计算表 or 布线间隔参考表联接孔焊层规格计算表 or 联接孔焊层规格参考表在这儿，我应用的是殿堂级的protel99se,但我并不愿解读它的操作方法。由于这方面的书太多了。

沒有想过在windows10里可以再次应用它，很是崇拜。为了更好地便捷大伙儿的了解，下边举个小事例将以上的內容开展更加详尽的表明。

设计室需的材料

1.原理图

不论是手绘画的或是CAD制作的，总而言之，最少要有原理图才可以开展电源设计。

一个很容易的操纵LED闪光的原理图。

2.电源电路的耗费功率计算公式书 非必不可少

在沒有专用型APP的情形下，可以用完全免费的APP，比如LTspice来开展电路模拟。

此外根据笔算来实现认证，对自身日后必须查看的城市纪录下工作电压值和正负极，电流和流过方位。

比如，合闭SW1的联接电阻R5的通道，流过R5的电流量:

Ir5=5V/10kΩ=0.5mA,SW1_5=close, Ir5=0.5mA

SW1的1到5与此同时合闭时，这一电源电路地区耗费的电流计算约为2.5mA。

各抒已见的方式，可以计算出每个关键元器件地区所耗费的电流量，融合起來便可估计出全部电源电路的交易电流量。

自然许多要素会导致具体得到的线路板的耗费电流量和估计出的有一定的偏差。但一定水平上可以对电源电路开展设计方案上的评定，挑选更加适宜的元器件等。

在电源设计中的运用是，可以依据某一地区所流过的电流量，测算布线的总宽，尤其对工作电压布线和GND布线而言至关重要，此外可以为此为根据用于设计方案联接孔的尺寸和总数。3.线路板用的电气设备互联网明细

分成原理图电气设备互联网明细和线路板电气设备互联网明细。

许多情况下，尤其是对线路板重做时，是不容易得出电气设备互联网明细来的，这个时候就必须自己来做。

应用 protel99se的情形下，自己常常采用的有2种作法：

方式1）电源设计中立即做电气设备节点名字，随后增加相匹配的器件管脚方式2）依照电气设备互联网明细的规格型号，运用txt文本文档，自己做一个电气设备互联网明细，储存后，修改扩展名，随后导到电源设计中去。不管哪一种作法，当电源设计进行之后，一定要导出来电源设计里的电气设备互联网明细，并与原理图开展核对，以检测自身的设计方案是不是恰当。方式1）参考protel99se 操作指南。

protel99se 菜单栏 ▷ 设计方案▷互联网明细管理方法 随后就可以依照自身的方法加上电气设备节点，再将相匹配的器件管脚添加进来。

▷▷▷ 例文之后增加

自己感觉方式1或是非常便捷的，并且不易错误。

方式2）例文

对于于不一样尺寸的家用电器互联网明细，其书写是不一样的，这一必须设计方案工作人员要在具体设计方案工作上自身汇总。在这儿大家先看一下由protel99se批量生产的电气设备互联网明细，随后仿真模拟其规格型号书写，自身再去实践活动。

***.net 是由线路板转化成电气设备互联网明细，为Tango规格型号。分成2个构成部分 ：元器件的组成一部分和互联网构成部分。

第一个一部分：元器件的组成一部分，元器件与元器件都用中括号分隔。这儿写2个元器件的事例[D1 //注解 元器件的电路符号PMDU//注解 元器件封装形式RB161MM //注解 元器件型号规格//注解 三个空白行 // //][Q1EMT3FDTC043EEB] //注解 下边写互联网一部分。一样写2个事例。(NetD1_1 //注解 电气设备节点名字 每个节点中间，全是由小括号彼此之间分开的。D1-1 //注解 二极管D1的1号管脚 表明二极管的1号管脚和电阻器的2号管脚相接。R3-2 //注解 电阻R3的2号管脚)(NetR2_2Q4-3Q1-3R2-2Q2-1)注解是因为便捷了解，自己再加上去的，自身写电气设备互联网明细的情况下，不必加进去。4.元器件表

在这儿要比照原理图和元器件表的一致性。导致原理图和元器件表的不一致的两个根本原因：新产品设计方案时，由于不断修改。商品重做时，元器件的取代与升级。不管花多大時间，一定要保证原理图与元器件表的一致，才可以确保设计方案的通过率。元器件的流动与生产制造情况自己在搜索元器件时，大多数运用的是mouser和digikey，网售的IC元器件总数大，通常表明流动性比较好。此外根据生产厂家的网站地址来查询元器件是不是即将或早已停工。元器件的封装形式通常 生产商会出现强烈推荐的元器件封装形式，依照其封装形式设计制作，安裝元器件是没有问题的，但是合乎安裝生产厂家的安裝规范则是另一回事。比如 贴片式焊层过小等问题。为了更好地作出更强的设计方案，许多情况下会放弃强烈推荐封装形式，而单独实现自身的封装形式库。但放弃强烈推荐封装形式时，一旦自身的单独设计方案在安裝阶段发生问题，非常容易被追责。自己为了防止生产制造中的纠纷案件，大多数选用的是厂商的强烈推荐封装形式。尽管有时候被诟病，但由于有据可查，一贯了自己逃避责任的办事设计风格。在制定中尽量要保证有据可查。

处于自己技术专业能力比较有限，免不了有不正确及其疏忽。还请大伙儿阅读文章后给与指责和提议。
