电路板的制造步骤有哪些？以及注意事项介绍

下边逐渐详细介绍线路板的生产制造步骤

电源电路板的生产制造步骤

最先，要把CAD转化成的线路板CAM数据信息传递给线路板生产商。线路板生产厂家家运用CAM▷1 数据信息编辑软件，对胶卷数据信息，打孔数据信息等开展定期检查编缉，

增加制做线路板所须要的标准标志，校恰逢等或开展数据信息生成。例举1，查验焊层和直径的间隔是有效

焊层通常由电镀锡来进行的，而软件孔是空心的。从下图能够看见，焊层是环形的。

设计方案上零点几毫米全是可以的，但事实上针对生产厂家而言是要有最小宽度规范的，总宽设计方案的太小了，做不出来。在通常的设计规范以上，必须以线路板生产制造生产厂家的具体产品标准来校准设计规范。

例如焊层的最小宽度：有的生产厂家能保证最小宽度为0.2mm，有的生产厂家能保证0.25mm，要做0.2mm就难以确保能产生焊层了。例举2，查验阻焊层上所上的对话框与焊层的间隔。

通常，电路板上一层翠绿色的塑料薄膜层次感的层便是阻焊层，说白了，阻焊层上是没法一切正常电焊焊接的。

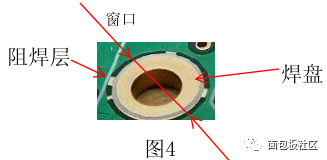

如下图，阻焊层的窗口期通常都需要设计方案的比焊层的孔径大。这也是为了更好地开窗通风口与焊层间维持一定的间隔。

通常设置为0.2mm,那样制版工艺上即使发生一定偏差，也不会使阻焊层遮盖到焊层上，造成电焊焊接欠佳。例举3，查验布线的最小宽度及其布线的最少间隔。通常的加工工艺可以把最小宽度和最少间隔各自保证0.2mm，要保证更小的时候，就必须独特加工工艺。在这儿只详细介绍一般而言，生产商能保证的最少规范。例举4，查验线路板边沿或是是非非电镀锡埋孔（NPTH）与布线的最低间距。

·线路板边沿通常与布线的最少间隔设置为1mm（标准必须时可以设置为0.5mm,非强烈推荐），避免在线路板切分时，扭曲布线。

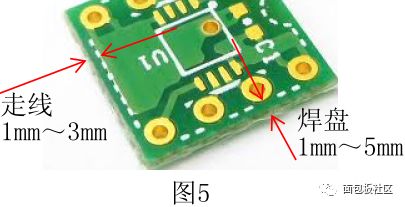

设置为3mm,在对线路板运用设备电焊焊接元器件时，因为具体应用的设备本身的限定，可以防止损害线路板边沿周边的布线。图5所显示，

·元器件外观设计线（丝印油墨来表明）通常也需要和线路板边沿维持1mm以上的间距（设计方案中部位被特定的元器件以外）。

元器件的焊层与线路板边沿最少维持1mm以上，通常在3mm到5mm为宜。除开避免扭曲，与此同时也减少了给焊层产生的疲劳值，避免焊层遭受相对性内应力而从电路板上掉下来。

·非电镀锡孔（NPTH）与走电线间的最低间距则是依据非电镀锡孔的应用而决策与布线的间距。图6所显示，

通常的元器件埋孔与布线的间距通常设置为1mm以上（标准必须时可以设置为0.5mm,非强烈推荐），而针对M3的螺钉孔则通常要求在直徑10mm之内严禁走线，置放元器件。避免金属材料螺钉触碰布线，导致短路故障。如下图7所显示，

留意：以上的最少设置是线路板的设计规范，而不是CAM的额定值。以上的查验都能够根据对CAM的设置▷3来全自动开展。当查验与调整工作中结束后，就可以转化成供各种各样生产加工设备应用的数据信息了。

备注名称：

▷1，CAM：Computer Aided Manufacturing

▷2，这儿所指的设计规范，是在领域约定俗成的规范以上，敝人在制定中所划分的。阅读者必须在制定中参照线路板生产商的规范，来制订自身的设计规范。

老大家说的好，无规则没有规矩。

▷3，CAM的额定值则是依据生产厂家能够转化成线路板的规范程度。超出这一规范程度当然没法作出优良的线路板。
