说白了PCBpcb线路板覆铜，便是将PCB上放置的室内空间做为基准点，随后用固态铜添充，这种铜区又称之为灌铜。覆铜的含义取决于，减少接地特性阻抗，提升抗干扰性；减少损耗，提升电源效率；与接地线相接，还能够减少环城路总面积。
编缉

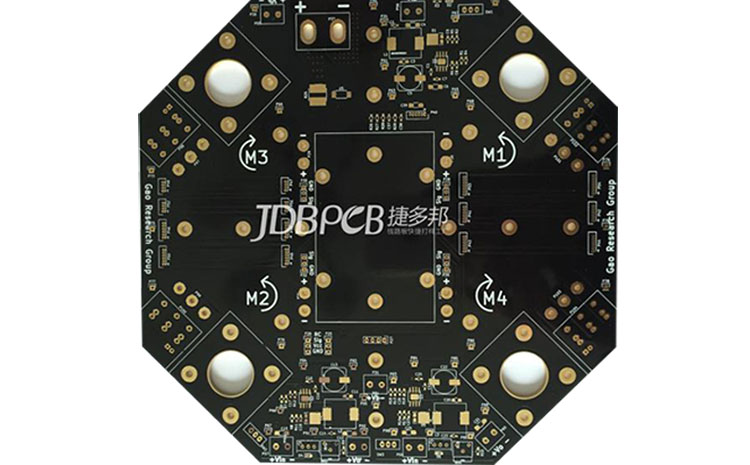

照片来自捷多邦
覆铜一般有这两种方法，即大规模覆铜和网格图覆铜。大规模覆铜，具有了增加电流量和屏蔽掉双向功效，可是大规模覆铜，假如过波峰焊机时，木板就有可能会翘起，乃至会出泡。因而大规模覆铜，一般也会开好多个槽，减轻铜泊出泡。网格图覆铜，从排热的视角说，它减少了铜的遇热面，又具有了一定的磁屏蔽的功效。因而，高频电路对抗干扰性规定高的常用网格图覆铜；低频率电源电路、有很大电流量的电源电路等常见大规模的覆铜。
为了更好地让覆铜做到期望的实际效果，必须留意下列问题：
1、假如PCB的地较多，有SGND、AGND、GND这些，就需要依据PCB表面部位的不一样，各自以最首要的“地”做为标准参照来单独覆铜。数据地和仿真模拟地分离来覆铜，并在覆铜以前，字体加粗相关的开关电源连线：5.0V、3.3V这些。
2、对不一样地的点射联接，作法是根据0欧电阻器、磁珠或是电感器联接。
3、电源电路中的晶振电路为高频率发送源，针对晶振电路周边的覆铜，作法是围绕晶振电路覆铜，随后将晶振电路的机壳再行接地装置。
4、荒岛（过流保护）问题，假如感觉非常大，那么就界定个地，随后过孔加上进来。
5、在逐渐走线时，解决接地线一视同仁，布线的情况下就需要把接地线走稳，不可以根据加上通孔的方法来提升地管脚。
6、 在木板上千万不要有尖的角发生（<=180度），由于从电磁场理论的视角而言，这就组成了一个发送无线天线！提议应用弧形的边沿途。
7、实木多层板内层的走线宽阔地区，不必覆铜。
8、机器设备里面的金属材料，比如金属材料热管散热器、金属材料结构加固条等，一定要完成“优良接地装置”。
9、三端稳压器的排热金属材料块，一定要优良接地装置；晶振电路周边的接地装置隔离栏，一定要优良接地装置。
总而言之，PCBpcb线路板覆铜，假如接地装置问题解决好啦，能降低电源线的流回总面积，减少数据信号对外界的干扰信号。
