一、热设计的必要性
电子器件机器设备在工作中期内所耗费的电磁能，例如微波射频功放机，FPGA集成ic，开关电源产品，除开势能外，绝大多数转换成发热量释放。电子产品造成的发热量，使內部溫度快速升高，如果不立即将该发热量释放，机器设备会再次提温，元器件便会因太热无效，电子产品的稳定性将降低。SMT使电子的安裝相对密度扩大，合理排热总面积减少，机器设备升温比较严重地危害稳定性，因而，对热设计的科学研究看起来十分关键。
搞微波射频的弟兄有柴，那样排热也行？
针对PCB线路板的排热是一个十分关键的阶段，那麼PCB电源电路板排热方法是什么样的，下边我们一起来探讨下。
针对电子产品而言，工作中时都是会造成一定的发热量，进而使机器设备內部溫度快速升高，如果不立即将该发热量释放出来，机器设备便会不断的提温，元器件便会因太热而无效，电子产品的稳定性能便会降低。因而，对线路板开展有效的排热设计是十分关键的。
二、pcb电路板升温各种因素
造成印制电路板升温的根本原因是因为电源电路功能损耗元器件的存有，电子元器件均不一样水平地存有功能损耗，发烫抗压强度随功能损耗的尺寸转变。
印制电路板中升温的 2 种状况：
（1） 部分升温或大规模升温；
（2） 短时间升温或长期升温。 在剖析 PCB 热功能损耗时，一般从下列一些层面来剖析。
2.1 电气设备功能损耗
（1）剖析企业总面积上的功能损耗；
（2）剖析 PCB 板上功能损耗的遍布。
2.2 印制电路板的构造
（1）印制电路板的规格；
（2）印制电路板的原材料。
2.3 印制电路板的组装方法
（1）安裝方法（如竖直安裝，水准安裝）；
（2）密封性状况合离外壳的间距。
2.4 辐射热
（1）印制电路板表层的辐射源指数；
（2）印制电路板与邻近表层间的温度差和她们的绝对温度
2.5 导热
（1）安裝热管散热器；
（2）别的安裝零部件的传输。
2.6 对流传热
（1）当然热对流；
（2）逼迫制冷热对流。
从 PCB以上各要素的剖析是处理印制电路板的升温的重要途径，通常在一个商品和系统软件中这种要素是相互之间关系和依靠的，大部分要素应依据具体情况来剖析，仅有对于某一特定具体情况才可以更恰当地测算或估计出温度和功能损耗等主要参数。
三，PCB热设计的一些方式
1 根据PCB板自身排热
现阶段普遍使用的PCB家具板材是覆铜／环氧树脂玻璃布板材或脲醛树脂玻璃布板材，也有小量应用的纸基聚酰亚胺膜材。这种板材尽管具备良好的电气设备特性和生产加工特性，但导热能力差，做为高发烫部件的排热方式，几乎不可以寄希望于由PCB自身环氧树脂传输发热量，反而是从元器件的外表向周边空气中排热。但伴随着电子设备已进到到构件微型化、密度高的安裝、多发热化拼装时期，若只靠面积十分小的元器件表层来排热是十分不足的。
与此同时因为QFP、BGA等表层安裝元器件的很多应用，电子器件造成的发热量很多地发送给PCB板，因而，处理排热的较好方式是提升与发烫元器件直接接触的PCB本身的导热工作能力，根据PCB板传输出来或释放出来。
2 高发烫元器件加热管散热器、传热板
当PCB中有极少数元器件热值比较大时(低于3个)时，可在发烫元器件上添热管散热器或导热管，当溫度还不可以降下去时，可选用带风机的热管散热器，以提高排热实际效果。
当发烫元器件量较多时(超过3个)，可选用大的排热罩(板)，它是按PCB板上发烫元器件的具体位置和多少而订制的专门热管散热器或者在一个大的平板电脑热管散热器上抠出来不一样的元器件多少部位。
将排热罩总体扣在元器件表面，与每一个元器件触碰而排热。但因为电子器件装焊时多少一致性差，排热实际效果并不太好。通常在电子器件表面加绵软的热相变材料传热垫来改进排热实际效果。
3 针对选用随意热对流蒸发冷却的机器设备，最好将电子器件（或别的元器件）按纵长方法排序，或按横长方法排序。
4 选用科学合理的布线设计方案完成排热
因为材料中的环氧树脂传热性差，而铜泊路线和孔是热的抗磁质，因而提升铜泊剩下率和提升传热孔是冷却的具体方式。
点评PCB的导热工作能力，就必须对由传热系数不一样的各类原材料组成的复合材质一一PCB用绝缘层基材的等效电路传热系数(九eq)开展测算。
5 同一块印制电路板上的元器件应尽量按其热值尺寸及排热水平系统分区排序，热值小或耐温性差的元器件（如小数据信号晶体三极管、小规模纳税人电子器件、电解法电容器等）放到制冷气旋的最名流（入口），热值大或耐温性好的元器件（如输出功率晶体三极管、规模性电子器件等）放到制冷气旋最中下游。
6 在水平方向上，大电力电子器件尽可能挨近印制电路板边缘布局，便于减少热传导途径；在竖直角度上，大电力电子器件尽可能挨近印制电路板顶部布局，便于降低这种元件工作中时对别的配件溫度的危害。
7 机器设备内印制电路板的排热主要借助气体流动性，因此在设计方案时要科学研究气体流动性途径，充分利用元器件或pcb电路板。气体流动性时一直趋于摩擦阻力小的地区流动性，因此在pcb电路板上配备元器件时，要防止在某一地区留出比较大的航线。整体中几块pcb电路板的硬件配置也应留意一样的问题。
8 对溫度特别敏感的元器件最好是按置在溫度较低的地区（如机器设备的底端），千万别将它放到发烫元器件的上方，好几个元器件最好在水准表面交织合理布局。
9 将功能损耗高和发烫较大的元器件布局在排热最佳位置周边。不必将发烫较高的元器件置放在印制电路板的地方和四周边沿，除非是在它的周边分配有热管散热。在设计方案功率电阻时尽量挑选大一些的元器件，且在调节印制电路板合理布局时使之有充足的排热室内空间。
10 微波射频功放机或是LED PCB选用金属材料基座基材。

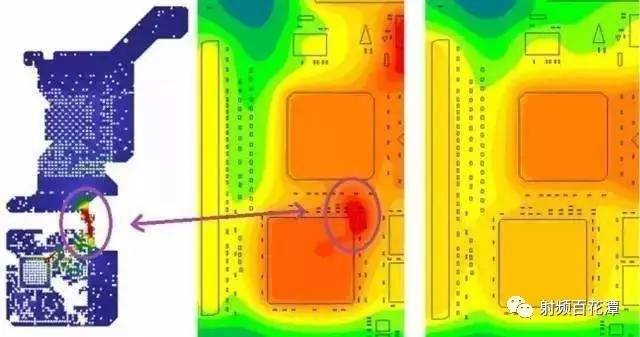

11防止PCB上网络热点的集中化，尽量地将输出功率匀称地分散在PCB板上，维持PCB外表温度特性的匀称和一致。通常设计过程必须做到严苛的联合分布是比较艰难的，但一定要防止功率太高的地区，以防发生过热度危害全部电源电路的常规工作中。如果有前提得话，开展印制电路的热效率剖析是很重要的，如如今一些技术专业PCB设计APP中提升的热效率指标值分析系统控制模块，就可以让设计方案工作人员提升电路原理。
四、汇总
4.1 组材
（1）印制电路板的输电线因为根据电流量而导致的升温再加上要求的工作温度应不超过 125 ℃（常见的典型值。依据采用的家具板材很有可能不一样）。因为元器件安裝在印制电路板上也传出一部分发热量，危害操作温度，挑选原材料和印制电路板设记时应充分考虑那些要素，网络热点溫度应不超过 125 ℃。尽量挑选更厚一点的覆铜泊。
( 2 )特殊情况下可挑选铝基、瓷器基等传热系数小的家具板材。
（3） 选用实木多层板构造有利于 PCB 热设计。
4.2确保排热安全通道通畅
（1）灵活运用电子器件排列、内电层、开窗通风及排热孔等技术性创建科学合理高效的低传热系数安全通道,确保发热量成功导出来 PCB。

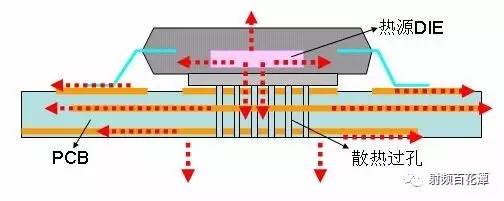

（2）排热埋孔的设定 设计方案一些排热小孔和埋孔，可以合理地提升cpu散热总面积和降低传热系数，提升线路板的功率。如在 LCCC 元器件的焊层上开设导埋孔。在电源电路生产过程中焊锡丝将其添充，使传热工作能力提升，电源电路运行时发生的发热量能根据小孔或埋孔不断地传到金属材料排热层或反面设定的铜泊释放掉。在一些特殊状况下，专业设计方案和选用了有排热层的线路板，排热原材料一般为铜/钼等原材料，如一些导轨电源上选用的印制电路板。
（3）导热材料的应用 为了更好地降低导热中的传热系数，在高功耗元器件与材料的接触面积上应用导热材料，提升导热高效率。
（4）加工工艺方式 对一些两面配有电子器件的地区非常容易造成部分高溫，为了更好地改进冷却标准，可以在焊锡膏中掺加小量的细微铜料，再流焊后在元件下边点焊就会有一定的相对高度。使元器件与线路板间的空隙提升，提升了热对流排热。
4.3电子器件的排列规定
（1）对 PCB开展APP热分析，对內部最大升温开展设计方案操纵；
（2）可以考量把发烫高、辐射源大的元器件专业设计方案安裝在一个印制电路板上；
（3）表面热导率联合分布，留意不必把大功能损耗元器件集中化布线，如没法防止，则要把矮的元器件放到气旋的上下游，并确保充足的制冷排风量流过热耗聚集区；
（4）使热传导通道尽量的短；
（5）使热传导截面尽量的大；
（6）电子器件合理布局应充分考虑对周边零件辐射热的危害。对热敏感的构件、电子器件（含半导体元器件）应避开热原或将其防护；
（7）（液体物质）电力电容器的最好是避开热原；
（8）留意使逼迫自然通风与空气流通方位一致；
（9）额外线路板、元器件风管与自然通风方位一致；
（10）尽量地使进气口与排气管有充足的间距；
（11）发烫元器件应尽量地放置商品的上边，标准容许时要处在气旋安全通道上；
（12）发热量比较大或电流量比较大的电子器件不必置放在印制电路板的地方和四周边沿，只需有可能应安裝于热管散热器上，并避开别的元器件，并确保排热安全通道顺畅；
（13）（小数据信号放大仪外部元器件）尽可能选用温漂小的元器件；
（14）尽量地运用金属材料主机箱或汽车底盘排热。
4.4走线时的规定
（1）家具板材挑选（有效设计方案印制电路板构造）；
（2）走线标准；
（3）依据元器件电流强度整体规划最少安全通道总宽；需注意接合点处安全通道走线；
（4）大电流量线框尽可能片面化；在不可以符合要求的前提下，可考量选用汇流排；
（5）要尽可能减少接触面积的传热系数。因此应增加导热总面积；触碰平面图应平展光洁，必需时可涂敷导热硅胶；
（6）内应力点考虑到内应力均衡对策并加线条；
（7）排热内电层需选用消内应力的开窗通风法，运用排热阻焊适度开窗通风；
（8）视很有可能选用表层大规模铜泊；
（9）对印制电路板上的接地装置安裝孔选用比较大焊层,以灵活运用安裝地脚螺栓和印制电路板表层的铜泊开展排热；
（10）尽量多放置镀覆过孔, 且直径、股票盘面尽可能大，借助过孔协助排热；
（11）元器件排热填补方式；
（12）选用表层大规模铜泊可确保的情形下，出自于合理性考虑到并不选用额外热管散热器的方式；
（13）依据元器件功能损耗、工作温度及容许较大结温来测算适合的表层排热铜泊总面积（确保标准tj≤（0.5～0.8）tjmax）。
