织物的透水性与防水性测试方法汇总

派旗纳米 发布时间:2022/01/24 浏览次数:2080 分类:行业资讯

大家对纺织物拥有防潮和导水两层面的要求。由化学纤维外型侵润性得知布料的导水溶性、舒适度；纺织物通过防潮解决或者加了镀层可以加强其防潮特性。用不一样的方式检测纺织物的透水流量，所取得的不一样主要参数，全是为了更好地表现纺织物的吸水性能。文中关键科学研究纺织物吸水性的影响因素，并根据其结构特点来进行检验方式。

一、危害纺织物吸水性（防潮性）的要素：

纺织物的孔隙比是液态水从纺织物一壁渗入另一壁的特性。针对纺织物的防潮和吸水性，整体上而言关键有3个关键要素：

1、化学纤维外型的侵润性

当化学纤维的表面张力θ90°时，化学纤维具备防潮特点，当纺织物构造越密切(即孔隙度越小)时，防潮結果越好。因而，纺织物仅有在已经知道化学纤维的表面张力时，才不错探讨其防潮或吸水性。

2、纺织物的镀层

在纺织物外型涂上一层隔水层、不溶解于水的持续塑料薄膜层，减少了纺织物的吸水性，纺织物因而透气效果不佳。其不太适用衣服，但可用以篷罩布或雨衣等。若选用防潮、多微孔板的镀层膜，可产生防潮性精湛，且透水性、透气性能好的镀层纺织物。

3、自然环境

防水纺织物或镀层纺织物大多数不是吸湿性化学纤维或镀层原材料做成，因而空气湿度的变化不容易影响到其防潮特性。而导水纺织物，大多数为吸湿性纺织材料。空气湿度扩大，化学纤维吸湿性加强，化学纤维胀大而毛细作用加强，故纺织物的导水溶性加强。溫度的干扰与环境湿度类同。因而自然环境对导水纺织物有较大的危害。

二、吸水性与防潮性检测：

精确测量纺织物的吸水性或防潮性便是要测其拒水溶性或导水溶性，随纺织物实际应用状况不一样而选用不一样的方式，并以各种各样回应的指标值来表露主要表现纺织物的吸水性或防潮性。

1、静水压力法
静水压力法就是指在毫无疑问的压力下纺织物的渗漏工作能力，它适用其他类型的纺织物，包含这些通过防潮梳理的纺织物。

纺织物的防潮性与化学纤维、棉纱和纺织物构造的防水工作能力相关，测定实际效果与水喷洒和淋雨到纺织物外型是不一样的。用静水压力法测纺织物的防潮性，有负压法和气体压力法。负压法是在纺织物的一侧增加静水压力，精确测量在这里静水压力下的水流量、出水珠時间、在毫无疑问水流量时的静水压力值。静水压力值可以是管口高，还可以是气体压强。评测中，选用测量企业总面积、单位时间内的透水流量(mL／cm²·h)。针对防潮性纺织物，精确测量当试件另一壁发生水珠需要的時间，或通过毫无疑问時间后观查另一壁所产生的水雾总数。

气体压力法是在试件的一壁施加匀速提高的压力P，直到另一壁被水渗入而凸显毫无疑问总数的水雾，所强加于的压力P，其基本原理与负压法一样，仅仅P是自变量。此方法较为适用镀层纺织物或构造严密的纺织物，用静水压力反映纺织物的防潮特性，静水压力大的纺织物防潮特性强，静水压力小的纺织物防潮特性弱。导水溶性纺织物，吸湿性工作能力很强，遇水后就湿，沒有抗水溶性，也不会造成静水压力。

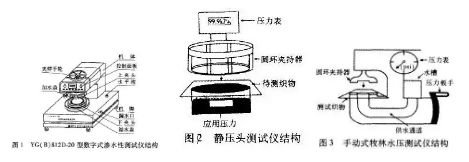

(3种不一样的静水压测试仪框架图）

在AATCC 127－2003测试标准试验中，将被测试品顺着对角方位至少取3块尺寸总面积为200mm×200mm的试品。试品的双面防潮性不一样，搞好标识，用(21±2)℃的纯净水开展检测，检测总面积为100cm²，检测面触碰水，压力以速率为60mbar／min(或10mm／s)增长，若在试品上面有3处不一样地区外渗水珠，则检测做到终点。但若在间距试品夹3mm之内的地区外渗的水珠，是没用的。测定实际效果为在类同标准下3个检测样的均值。检测值越大，表露主要表现水外渗试品需要的工作压力值越大，其防潮性就越好。

2、喷洒法
喷洒法是根据持续洒水或渗水到试件上，观查试件在—准時间后外型的水迹特点，与各种各样湿润水平的样照比照，来鉴定纺织物的防潮性。喷洒法是效仿衣服在淋到毛毛雨时被打湿的水平。这类方式适用任何的通过防潮工作的纺织物和没有处理的纺织物，测出的防潮实际效果与化学纤维、棉纱、纺织物的解决及其纺织物组织有较大的关联。

通常选用喷洒式防水特性检测仪测量。在AATCC 22－2005测试标准中，将检测样用直徑为152.4mm的扣环固定不动试品，试品处在涨紧情况，外型整平沒有皱。将250mL纯净水从规范喷嘴以45°喷洒，在喷头下边150mm处的试件，喷洒時间25～30s。将带试品的扣环底端轻拍固态物一次，检测面与固态物相对性，随后再将扣环转动180°轻拍一次后，将喷洒的试件外型与标准图卡开展对比、评分，点评纺织物的拒水溶性。点评等级有5个级别，5级为最好是，1级为最烂。5级——检测的试品表面沒有沾水珠；4级——检测的试品表面有略微的湿点；3级——检测的试品表面有明显的淋雨静脉滴注；2级——检测的试品表面有一部分潮湿；1级——检测的试品面如数湿透了。

3、淋雨法：
淋雨法是效仿暴雨时，检测纺织物露在空气中的拒水溶性。这一方式适用所有通过或未通过防水梳理的纺织物。

在不一样的速率水的影响抗压强度下，精确测量单面纺织物或复合型纺织物的耐冲击渗漏性。检测实际效果与纺织物中的化学纤维、棉纱、纺织物构造的防水特性相关。其基本原理便是将检测试品包起来已秤重的吸水海绵，检测完毕后再度称重吸水海绵，2次净重差便是试品的透水流量。规定吸水海绵检测前后左右品质差不超过1g；若是品质差超过5g，表明纺织物抗水溶性很差。

试验选用淋雨检测仪检测，AATCC 35－2006测试标准是将试件的后边放一个15.2cm×15.2cm的规范吸水海绵，秤重规范吸水海绵，恰当到0.1g。在竖直的刚度表面，将试件夹在试件夹紧器上，试件放到喷洒的核心部位，间距喷头30.5cm，水准地将(27±1)℃的流水立即喷洒到试件上，不断5min。喷洒完毕后，当心的取出吸水海绵，灵巧秤重，恰当至0.1g。测算吸水海绵在5min喷洒時间内净重的提高，取其数据测试的均值。若是超过5.0g，则汇报为 5.0g或>5.0g。

4、芯吸法
芯吸法是现在最常见、非常简单地立即检测纺织物的吸水能力方式。通常将检测样裁成长条状，检测试品一端悬架在铁架台上，另一端触碰河面(或渗入水里毫无疑问相对高度)，浸毫无疑问時间(f)后，精确测量水根据简单的毛细血管和化学纤维孔隙度所抬升的相对高度(h)。导水溶性好的纺织物，吸水能力强，吸湿速率(即芯吸速率)快，单位时间内抬升相对高度大，即导水相对高度高。若是在检测流程中，由于纺织物构造、化学纤维、棉纱和色调的关联，水的抬升全过程并不是很明显，人眼不可以非常好观查，这时可以在水中添加一点添加剂。
