了解 过孔 PC

通孔是双层PCB的关键构成之一，打孔的花费通常占PCB做版花费的30%到40%。从功能上看，过孔分为两大类：一是作为各固层的保护接地；二是作为元器件的固定不动或精准定位。从PCB做版的加工工艺制造上而言，通孔又分成三类，即埋孔、埋孔和埋孔。

埋孔，就是指越过全部pcb线路板的孔，可用以完成內部互联或做为元器件的安裝精准定位孔。因为埋孔在技术上更便于完成，成本费较低，因此绝大多数印刷线路板中都应用它，而无需此外二种过孔。

下边，大家来关键说说埋孔、埋孔。

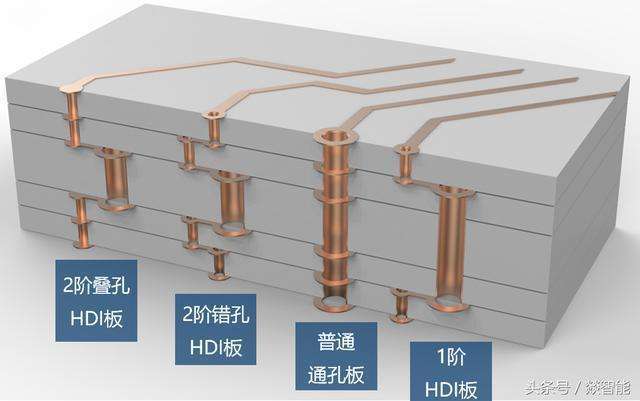

埋孔坐落于印刷电路板的高层和最底层表层，具备一定深层，用以表面路线和里层路线的联接，孔的深层通常不超过一定的比例（直径）。埋孔就是指坐落于印刷电路板里层的联接孔，它不容易拓宽到pcb线路板的表层。以上两大类孔都坐落于pcb线路板的里层，压层前运用埋孔成形加工工艺进行，在通孔产生全过程中很有可能还会继续重合搞好好多个里层。埋孔和埋孔的运用，巨大地减少HDI（密度高的互联）PCB的规格和品质，降低叠加层数，提升电磁兼容测试性，提升电子设备特点，控制成本，与此同时也会促使设计方案工作中更为简单便捷。

在PCB做版中，埋孔、埋孔归属于独特加工工艺，难度系数比较大，过失率较高，故较贵，一些PCB生产厂家非常少会去做。捷多邦可以为客人给予埋孔、埋孔的PCB做版服务项目，现阶段，能保证埋孔级别1~4阶；最少直径0.076mm，加工工艺为激光器打孔。
