如何测量涂层的结合力

镀层结合性就是指镀层与被镀层基材外型的互相黏附工作能力，也就是将镀层从基材上分离的难度系数水平。会难脱离，代表着镀层的结合性越好。工业生产上用于精确测量镀层结合性的方式关键有三种，各自为刮痕法，压印法，球痕法。

1. 刮痕法



刮痕法是一种“定量分析”精确测量镀层膜基融合抗压强度和无效形势的规范实验方式，用一个加有金钢石球体状的针管在镀层外型持续划行，与此同时在针管上逐渐提高负载，当镀层被彻底划穿或是镀层发生明显脱落那一刻所访问的负载力便是做好的结合性，用哥白尼N表露主要表现。

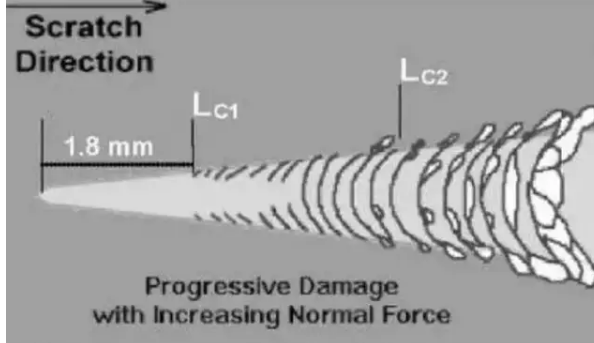

英国ASTM C1624-05规范是适用瓷器或是金属材料底材上堆积的硬质的陶瓷涂层（维氏硬度高过5GPa，薄厚≤30um），在常温下，结合性的检测。简易的描述为，根据在显微镜下观查刮痕的图象，标识出LC1和LC2乃至LC3的点，测算发生这种点的部位所增加的负载尺寸。通常LC1指刮痕边沿已经发生裂痕，表明镀层逐渐无效，LC2指刮痕逐渐发生脱落，表明镀层早已彻底无效，一样平时大家用LC2来界定该镀层的结合性。现阶段国际性上大多数应用该规范。

国家标准JB/T 8554-1997是在我国用于精确测量膜基结合性的刮痕实验方式，是根据检验镀层在被划穿的那一瞬间的声锦旗号灯，来明确镀层无效点，即镀层的结合性。由于这一响声不大，人的听觉系统难以恰当觉得到，一样平时在被测件和针管中间安裝能接纳欠缺响声的感应器，随后将锦旗号灯变大，一样平时用声锦旗号灯曲线图上产生的第一个声谱最高值所相对应的负载做为膜基结合性的值。

由于声锦旗号灯受环境危害比较大，因此很多企业依旧选用行驶显微镜观查刮痕运动轨迹的方式，根据明确LC2值的方式，明确膜基的结合性。

刮痕仪一样平时价钱较贵，中国刮痕仪基本上都是在10多万元，因此中小企业非常少选购，一样平时大型企业，黉舍或是研究室选购刮痕仪。

2. 压印法

压印测试方法是一种“判定”精确测量膜基结合性的方式，用洛氏硬度计的金钢石拉力在试品的特定地方上打击出一个凹痕，凹痕处的试品板材由于形变童年板材与镀层中间造成回应的内应力，该内应力有可能使凹痕四周的镀层掉下来。针对不一样原料的基材，选用不一样的测试标准。针对钢基材，选用HRC方式，其检测充压负载为150Kgf；针对强度高的基材，如硬质合金刀具等，选用HRA方式，其检测充压负载为60Kgf。在显微镜下观查凹痕的外貌，与规范比照，分辨镀层的结合性是不是达标。

大部分的镀层企业均选用该方式开展膜基结合性的检测。

3. 球痕法

球痕法一样是一种“判定”精确测量膜基结合性的方式，是用毫无疑问直徑的轴承钢球在滁层外型上碾磨，将镀层磨坏，在镀层和基材上留有一个圆形(镀层外型为平面图时)或椭圆型(镀层外型为圆面时)凹痕。碾磨的时问要把握好，凹痕的深层毫无疑问要超出镀层的薄厚。此外，由于镀层有点硬．轴承钢球报难立即将镀层磨坏，因此碾磨时，要先在轴承钢球上碾磨地区涂上些许金钢石粉末状(粒度分布在7um下列)，并喷完乙醇以稀释液金钢石颗粒和碾磨时润化。

在显微镜高倍放大镜下将凹痕变大50～100倍．会看到镀层与基材之闻有一条溶解线，观查这条交界线的外观设计来分辨镀层与基材中间的结合性是好依旧不太好。倘若这条界限尤其很是清楚划一．则镀层结合性好．倘若这条交界线臼齿交叠或发生断块，则镀层结合性不太好。

派旗纳米官网：https://paiqinano.com

大量电子纳米防护涂层剂、配套喷镀设备、OEM代工服务等请关心“派旗纳米”微信公众号

纳米涂层剂理化性能详细参数直接点击：纳米电子防护涂层剂参数

技术咨询：赵先生：13048960888

该文章内容提高散播新技术应用新闻资讯，很有可能有转截/引入之状况，若有侵权行为请联络删掉。
