真空镀膜真空计测量参数详解

上一期详细介绍的机械泵是得到真空泵情况的专用工具，可是如何判断真空值做到了啥水准呢？这一就需要靠真空泵的测量仪器——真空计。下边跟我来了解一下真空计吧。

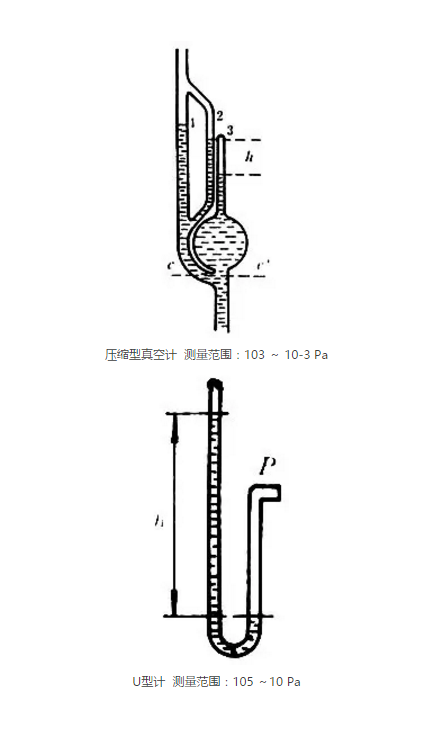

肯定真空计

立即精确测量真空值的测量仪器，如U型计、缩小真空计(麦克劳真空计)。

相对性真空计

立即精确测量与气体压强相关的标量，再与肯定真空计相较为开展校准的真空计。

热偶真空计(导热真空计)

检测范围：100-10-1Pa

精确测量最低值：热丝溫度较高，汽体分子结构导热不大，热丝导线自身的导热和辐射热造成的卡路里减少占主导性，这两一部分与气体压强不相干。

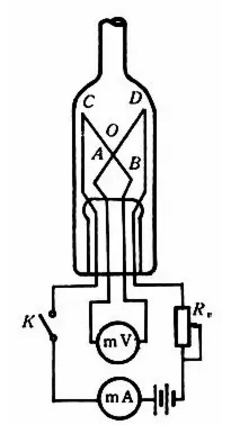

热电阻规管以及电路图讲解

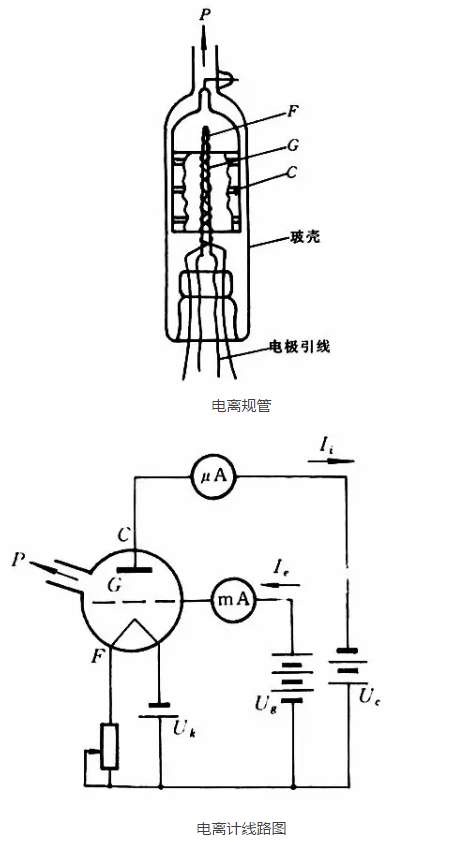

热阴极水解真空计

基本原理：电子器件与汽体分子结构撞击造成分子结构水解，产生电子器件和正离，电子器件最后被加快极搜集，共价键被搜集极接受产生离子流：

I = kIe p = cp
在其中，k称之为水解计的敏感度，是企业电子器件电流量、企业气体压强下的离子流。
检测范围：1.33×10-1 ～1.33×10-5 Pa

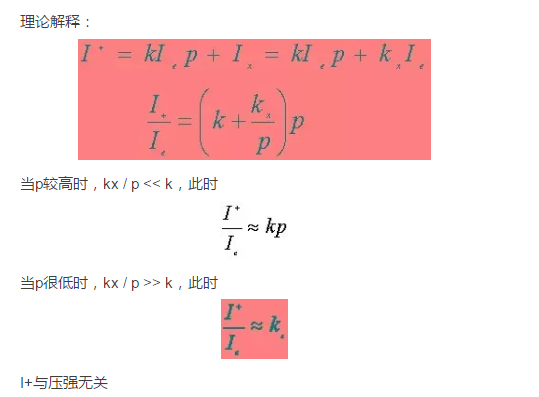

精确测量最低值：快速电子器件打进加快极G → G造成软xX射线 →软xX射线射向搜集极c → 搜集极c造成光学发送 → 造成电子流Ix → Ix与I 方位反过来，与气体压强不相干。

B—A真空计 (极高真空泵熱负极水解计)

50时代初，Bayard 和Alpert通过修改水解规，减少光电流，减少受照总面积，做成B-A规，搜集极总面积减少了100—1000倍，精确测量最低值也减少100—1000倍。

Ф0.2mm的灯丝精确测量最低值可达10-8 ~10-9 pa

Ф4 μm 的灯丝精确测量最低值可达10-10 pa

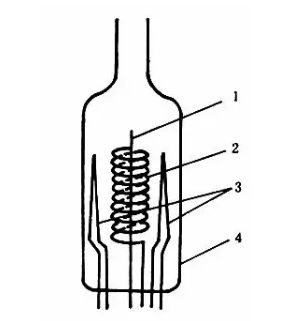

B-A真空泵规管
1. 正离子搜集极；2. 加快极（栅压）3. 负极钨丝；4. 机壳
