派旗纳米·官方网站
创作者：杨 钦，罗荘竹，谭 生，罗一旻，张招柱，刘维民
来源于：中科院重庆市翠绿色智能技术研究所 ,中科院高校,中科院兰州市有机化学物理研究所
0前言
覆冰是冬天的一种常见的天气现象，在我国淮河以南的大多数地域常常遭受“冻雨”（超低温雨夹雪冷冻）灾难，造成电力工程、电力能源、通讯等工程项目行业存在比较严重结/覆冰难点。2008年一场少见“冻雨”狂扫南方地区10余省区，导致高压输电设施及塔体比较严重结/覆冰，乃至扯断、坍塌（见图1），导致大范畴停电安全事故，立即财产损失达上百亿元。除此之外，湖北省、贵州省等地的风力发电设备经冻雨覆冰后，发电能力最少损害10%~20%，且叶面转动的时候容易甩冰，存有很大安全风险。不仅如此，铁路机车球形摄像机一旦覆冰，其透波特性骤减，驱使火车降权减速，对铁路局冬天繁杂运送工作来讲可以说是始料不及。因而，怎么看待并降低表层覆冰已变成诸多工程项目行业遭遇的紧迫试炼。
世界各国常规融冰方法包含人力融冰法、机械设备融冰法、供热化冰法、激光器融冰法、磁感应融冰法和超音波融冰法等，且以人力融冰的技术更为常见，但其高效率低，花费高，工作风险，应对繁杂地形地貌只有“望冰兴叹”。而别的融冰、化冰技术性也全是处于被动融冰，且以很多能源为成本，均没法从源头上处理具体工程项目范围的覆冰难点。近十年来，科学研究工作人员逐渐从处于被动融冰迈向“积极防冰”，特别是在在仿生技术防结/覆冰镀层原材料技术性层面获得了关键进度，表明出了优良的工程项目应用前景。
大自然中很多动/绿色植物，如菏叶、芋叶及翎毛等，具备奇妙的自清理特点。法国宝龙比亚迪高校的Barholtt和Neinhuis仔细观察菏叶表层的外部经济构造，发觉在低表面蜡成份与微-纳米技术双向构造（Micrometer-nanometer-scale binary structure，MNBS）的相同的作用下，菏叶表层具备自清洁特性（即“荷叶效应”）。受菏叶表层启迪，Onda等人们在1996年初次根据在不光滑表层上涂敷低表面原材料得到了人力制取的超疏水表层， 该镀层的水表面张力（Water contact angle，WCA）>150°，水翻转角（Water sliding angle，WSA）<10°，发展了防覆冰镀层研制开发的新思维。而超疏水自清理镀层也因具备节能型、应用领域广、绿色环保等优势，在航空公司、电力工程、通讯、电力能源等行业防结/覆风雪层面表明出潜在性的工程项目应用前景，造成了表层新型功能材料学者的普遍兴趣爱好，变成表层新型功能材料研究领域的前端问题之一。
超疏水镀层防结/覆冰的潜在性功效包含3个层面：① 超疏水表层水雾非常容易在当然外力下滚下来、滑掉，进而大大减少冻洁前的挂水流量；② 抑止或是减缓冰霜在原料表层的产生；③ 减少冰霜与触碰页面的粘合力。
原文中从“工程项目适用范围”视角，具体描述了世界各国超疏水自清理方式的制取方式、工程项目耐老化能、结冻测试标准以及结冻个人行为原理等领域的研究成果，并详细介绍了超疏水镀层防结冻工程项目示范性获得的基本成效，未来展望了其将来发展前景。
1 超疏水自清理方式的制取方式
固态表层润滑性关键由表面和表层宏观构造2个要素决策。超疏水自清理方式的制取基本原理是将二者有机结合。
1.1 典型性多步骤
多步骤制取超疏水表层，通常就是指授予低表面亲水性表层适度的不光滑构造；或先在吸水性板材表层构建微纳米技术构造粗糙表层，再开展表层有机化学改性材料以减少表面，且后者慢慢成为了流行。
离子注入法做为多步骤中最常见方式之一，就是指运用等离子汇聚、光离子注入和有机化学有机溶剂离子注入等方式，在板材表层制取细微构造，再根据表层化学修饰得到超疏水表层。Oner等在烃、二甲基硅氧烷和氟碳喷涂表层，用拍照平板电脑包装印刷及光离子注入的方式 制取出具备μm级柱型列阵构造的硅表层，随后用偶联剂开展亲水性解决获得超疏水性表层；对表层不光滑立杆的尺寸、样子和间距开展科学研究，结果显示：二维立杆较大长短是32 μm，在20~140 μm时，表面张力不随柱高而更改。Bico等运用模版离子注入法，在硅表层制造出具备μm级针状、孔状及条形构造的不光滑表层， 经氟化氢解决后表层WCA各自做到167°、131°及151°。除开以上低表面氟硅表层，还可在吸水性金属表层离子注入不光滑的细微外貌。胡杰等[12]对铝块开展阳极氧化处理离子注入解决，转化成纳米技术针状Al2O3平行面纳米技术山林构造，再用0.5%1H, 1H, 2H, 2H-perfluoro-octadecyltrichlorosilan含氟量热聚合改性材料的聚酰亚胺树脂对其外表开展装饰，可得到兼顾超双疏（疏油/水）特性的自净化表层（见图2 ），其油/水双疏性不错，表面张力C A（Contact angle）>150°，具备较好的工程项目运用发展潜力。
物理学气相色谱堆积（Physical vapor deposition，PVD）和化学气相沉积（Chemical vapor deposition，CVD）方式，也常见来制取超疏水表层，其基本原理为本在基材上堆积产生微-纳米技术构造膜层，再开展表活剂改性材料。江雷等科学研究了PVD制取的列阵纳米碳管（ACNTs）的润滑性，水与ACNTs膜表层的表面张力为（158°±1°），且通过氟氯硅烷装饰以后，表层WCA>160°。她们[15-16]仍在硅表层制取了各向异性的三维ACNTs，其主要表现出了不错的亲疏有别二相性： 亲水性时，其静态数据表面张力>150°；亲水性时，静态数据表面张力<30°。
以上离子注入法与气相色谱堆积法均能得到特性良好的超疏水表层，但制取全过程需要在真空泵下开展，对板材和零部件规格及构造规定较高，难以现场项目运用。怎样在环境空气（非真空）下简单制取超疏水表层，变成多步骤发展趋向之一。科学研究工作人员试着根据胶体溶液-疑胶法（Sol-gel），在环境空气下操纵从表面结构、提升外表粗糙度，根据表层丙烯酸酯乳液得到超疏水表层。
Tadanaga等运用胶体溶液-疑胶方式制取全透明的三氧化二铝塑料薄膜，该塑料薄膜经开水泡浸、干躁、锻烧等处理工艺后可获得具备花朵状构造的不光滑表层（表层凸凹限度20~50 nm），再经过氟二甲基硅氧烷装饰后可获得合理的超疏水表层。Pu等根据操纵各种各样硅前驱体在胶体溶液-疑胶全过程中的水解反应和羟醛缩合，调整外部经济构造，获得镀层的WCA较大可达165°。除胶体溶液-疑胶法外，Nakajima等在锻烧全过程中运用造孔剂乙酰丙酮铝的提升，在塑料薄膜表层制造出限度在30~100 nm范畴内的多孔结构，表层经氟氯硅烷解决后，可获得超疏水塑料薄膜原材料，WCA可达150°。张希等融合分子结构自组装和光电催化堆积方式，在金表层结构出兑pH值比较敏感的超疏水性表层，当水珠pH 值转变时，所结构的表层可从超疏水情况转换为超亲水性情况。
以上方式不需在真空下开展也可以得到特性良好的超疏水表层，但因为制取加工工艺仍较繁杂，非常大水平上限定了其具体工程项目应用推广。
1.2 一步法
近些年，科研工作者根据操作系统的研究分析与探寻，逐渐发展趋势了更具有工程项目适用范围及安装简便性的“一步涂膜法”（原点转化成法、异像形核法、相层析分离等），即在涂膜全过程中根据操纵标准造成多组分，产生微纳米技术双向晶体缺陷外表粗糙度，进而得到具备自清理性能的表层。
Mitsuyoshi等运用原点复合型技术性，将均值粒度5 nm的硅、钛金属氧化物、聚四氟乙烯、玻璃弹珠颗粒，分散化在全氟高聚物成分中，因为外表粗糙度和低表面的相同功效，镀层表层具备超疏水特性。Shibuichi等[23]在甲基乙烯酮的二聚体（AKD）中沾有小量二甲基酮（DAK），在玻璃上融化并在N2维护下制冷至室内温度。制冷全过程中DAK具有晶种功效，AKD因其为逐渐芽眼，产生不光滑表层，与水的表面张力做到174°。
Erbil等初次运用相分离基本原理、根据简易干固加工工艺制取出超疏水表层，将聚丙稀在100 ℃融解于原始浓度值为20 mg/mL的对二甲苯/甲乙酮混和有机溶剂中（容积之比3∶2），随后储放于70 ℃真空热处理炉中干固，得到超疏水聚丙稀塑料薄膜，其WCA>160°，只需混和有机溶剂不融解底材原材料，该方式可适用多种多样板材。Xie等选用聚甲基丙烯酸甲酯和氟化氢聚氨酯材料，运用有机溶剂挥发造成斜面支撑力和相分离的基本原理，在室内温度空气标准下一步铸造出具备相近菏叶微纳米技术构造的高聚物表层，镀层与水、油的CA各自为166°和140°，WSA仅2.0°~3.4°，具备良好的自清理特点。
Luo等选择聚四氟乙烯、聚苯醚等，运用一步喷漆法（传统式干固加工工艺），简单构建出有机化学成分梯度方向遍布的镀层，使低表面活力成分（-C-F3）在表层聚集，粘接相在底材-镀层页面聚集，得到了膜基结合性高且具备多孔结构MNBS晶体缺陷的仿菏叶超疏水镀层（WCA=165°，WSA=3°~4°）（见图3）。
她们进一步科学研究了干固溫度、氛围、制冷加工工艺等标准针对构建具备不一样样子、规格、方位的氟高聚物纳米纤维、纳米技术球/斑丘疹纹路及微-纳米技术孔眼的干扰体制，得到了具备方位一致性“纳米技术桥”及MNBS晶体缺陷超疏水镀层（WCA达170°，WSA约0°~1°）。
除此之外，科学研究工作人员根据一步喷漆法制取出兑多种多样液态物质具备超疏特性的自清理镀层，当在A4紙上喷漆氟化氢SiO2纳米颗粒混液而来对水及其多种多样有机化学液态兼具超疏特性的透明色镀层，表明出较好的自清理特点。
以上一步涂膜法制取自净化表层加工工艺较简易，且样品的板材、规格、样子不受到限制，表明出较好的工程项目适用范围；但绝大部分基镀层表层微-纳米技术双向构造的匀称性、有序化以及可控性构建仍待深入分析，其于百分比怎么算严苛冷冻自然环境下的超疏水长时间实效性也需进一步调查。
2 超疏水自清理方式的工程项目运用特性
超疏水自清理镀层从试验室迈向防冷冻工程项目运用，务必遭遇严苛的负荷（如外力作用擦刮、水和油物质环境污染等）及其繁杂的地理环境（高低温试验交替变化、自然光直射、酸雨的危害、风雪遮盖等），镀层微构造、表层有机化学特点等均很有可能遭受危害，造成其形状记忆安全性能减少、乃至消退，从而危害其防结冻工程项目运用。近些年，科学研究工作人员逐渐加强了自清理镀层工程项目运用特性的科学研究，包含物理性能、有机化学物质可靠性、抗低温性、耐自然光衰老性等。
2.1 耐磨损特性
针对实际负荷中外力作用擦刮造成的镀层疏水性无效，Yang等根据喷漆金属材料甲基羧酸酯分散化液在多种多样板材上制取超疏水镀层，当镀层被外力作用擦刮毁坏后疏水性降低（WCA=100°），简易二次喷漆后超疏水性就可以修复（WCA=160°，WSA=5°）。受大自然活物动物与植物自修补作用启迪，Wang等根据阳极氧化处理法制取出微纳米技术双向构造表层，而后在65 ℃真空包装标准下将低表面液态全氟辛酸引入到纳米技术孔隙度中，该表层对多种多样液态兼具超疏特点。当表层分子结构遭受氧等离子毁坏后变化为超亲水性，添充的低表面分子结构可以蔓延到表层进行超疏水特点的修补。Tian等根据火苗烧灼硅酮玻璃胶得到了膜基融合強度高且耐磨性出色的超疏水镀层，经人践踏100次能超疏水特性无转变；该镀层可大规模制取，简易二次烧灼且不用一切原材料就可以再造出超疏水表层。

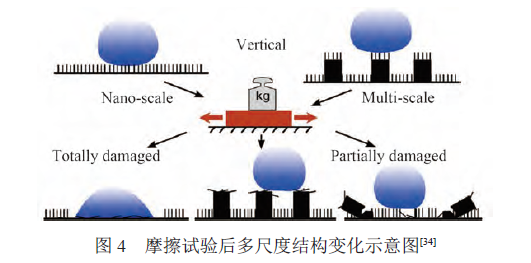

进一步对于超疏水表层的耐磨损原理，Groten和Rühe[34]先在硅板材离子注入微纳米技术限度表面粗糙度构造，而后浸涂单面含氟量高聚物PFA得到超疏水表层，并探讨了损坏实验后表层的疏水性，发觉微纳米技术双向构造比单一纳米技术构造更抗剪切应力功效， 兼顾出色的超疏水性和抗机械厂损坏特性（见图4）。Tang等根据一步喷漆法在多种多样板材上制取了聚氨酯材料（PU）/二硫化钼（MoS2）自清理镀层（WCA=157°），通过球-圆盘式磨擦损坏实验6 000次，镀层表层仍具备稳定性的低摩擦因数（μ<0.5）。
对于单纯性高聚物镀层成本费较高、微纳米技术构造易被损坏等问题，张庆华等[36-37]将含氟量无规矩高聚物连接枝于纳米技术SiO2表层，得到有机化学有机物复合型镀层（WCA=170.3°，WSA=2.7°）。不但在一定水平上减少了成本费，并且因为金纳米颗粒抗压强度高且高聚物和有机物颗粒间存有强的共价化合物融合，显着提升了镀层的物理性能及减磨耐磨性能。该复合型镀层还有着一定的耐温性、耐水洗特性等，在防覆冰行业展现出一定的应用前景。
2.2 耐物质及耐老化能
除开物理性能及耐磨损特性，自清理方式的耐溶剂物质腐蚀及其耐老化能也日益遭受关心。郭志光等在施工材料铝、铜表层有机化学离子注入后装饰PDMSVT得到相近菏叶表层构造的超疏水表层，该表层在pH=0~14范畴内都具有超疏水性，表明出较好的耐腐蚀特性。张招柱等在喷沙和未喷砂工艺的铜表层堆积Ag而后氟化氢改性材料，得到的表层也具备良好的超疏水性和耐物质性，进一步科学研究了其在3.5%NaCl饱和溶液中的抗腐蚀性能，与裸板材对比，镀层表层浸蚀电位差更高一些，腐蚀电流比热容大幅度降低。
“酸雨的危害”浸蚀、高低温试验冲击性、自然光衰老等是高聚物基自清理镀层在具体工程项目中都要面临的挑战。PTFE/PPS系列产品自清理镀层经“酸雨的危害”加快实验（5%H2SO4饱和溶液中泡浸120 d，pH=0.3）后，表层水雾WCA由165°降到152°，很有可能与其说微纳米技术构造转变相关；而在60 ℃高效率能量紫外线辐照度4 800 min（GB/T14522?2008）后，镀层表层PTFE纳米纤维被“光离子注入”成纳米技术球/纳米技术斑丘疹构造（图5（c）（d）），镀层的 WCA从165°降到156°，WSA从3°~4°增加到90°）；比较之下，镀层各自经氙气灯辐照度及-50~260 ℃高低温试验热冷循环系统冲击性4 h后，其镀层表层微纳米技术双向构造（MNBS晶体缺陷）无转变。
总而言之，以上超疏水自清理表层耐磨损特性、耐腐蚀物质特性及其长期性耐老化能（耐紫外光、氙气灯老化测试等）都取得一定的程度的改进，但其综合性工程项目运用特性仍待进一步提升，间距具体项目运用也有一段距离。
3 超疏水镀层防结冻个人行为及原理
3.1 结冻测试标准
世界各国有关超疏水镀层防结冻个人行为及原理的科学研究日益活跃性，但因为仿真模拟结冻检测方式较少、科学研究机器设备不尽相同，非常大水平上阻拦了超疏水镀层的具体防覆冰工程项目运用。
（1） 防结冻功能测试。黄硕等依靠髙压循环水泵使家用冰柜内喷洒过凉产生冻雨，在-10~-5 ℃温度范围进行覆冰实验，每喷洒10 s，停喷覆冰10 min，反复3 h后取下试品，在常温下称重覆冰品质并测算薄厚。因为覆冰会溶化，精确测量結果存有一定偏差。Li等将制取的超疏水铝块和没有处理的铝板材放进-10~ -6 ℃电冰箱中开展结冻实验，每100 s照相纪录，追踪观查其结冻情况。郝鹏飞等运用超低温制冷台在（-8±1）℃、环境湿度为（20%±2%）标准下进行结冻实验，并依据照相机即时纪录的相片来判断水雾结冻時间。Alizadeh和Tao等则运用红外线测温仪来检测水雾在-10、-20和-30 ℃且环境湿度<5%标准结冻全过程中，不一样样照表层的气温转变，发觉水雾结冻时时刻刻红外测温仪曲线图会产生显著的起伏。以上方式可以较精确表现原材料表层的结冻个人行为及特性，但因为结冻自然环境与具体超低温、高湿冻雨自然环境相距比较大，所取得的結果针对具体工程项目组材参考价值不高。
（2） 覆冰黏附力检测。S.A. Kulinich与S. Farhadi等[47]在垂直起降飞机中于超疏水表层喷撒细微低温水珠开展结冻实验（图6（a）（b）），试件覆冰后固定不动于离心脱水机的横杠上，慢慢加速离心脱水机的转动速率，直到冰面摆脱试件表层。依据公式计算（1）和（2）测算冰面与超疏水表层间的附着抗压强度：
在其中，F为冰霜总粘合力，N；m为覆冰品质，kg；ѡ为临界值转动角速度，rad/s；r为转动的半径，m；σ为企业总面积冰霜黏附抗压强度，N/m2；S为覆冰与板材触碰总面积，m2。而Meuler和王健君等人使不一样原材料表层在较低温度下冷藏覆冰后，运用订制的冰黏附力检测设备来精确测量覆冰掉下来时的较大剪切应力（图6（c）），再依据冰面与固态表层的表观触碰总面积，测算出剪切强度做为冰黏附抗压强度。
以上二种办法均可以较客观性地表现冰面与板材表层的相互作用力，但垂直起降飞机成本成本增加，且环境湿度较难操纵，冰霜黏附抗压强度的接口测试与具体冻雨结冻自然环境也相距比较大。
（3） 当然结冻个人行为协作检测。当然冻雨自然环境十分复杂，溫度、环境湿度、风力、降雨量等均会危害结冻全过程。现阶段世界各国对于冻雨的结冻测试标准较少，为了更好地与此同时兼具表层防结冻特性和覆冰黏附抗压强度检测，湖南大学赵玉顺等在超低温气压低人工气候室内开展覆冰实验，明确提出一种表层过制冷水珠捕获率测量法，即根据称重镀层和裸样照覆冰前后左右的品质差，求取其表层过制冷水珠捕获率；并应用简单的覆冰盒进行覆冰实验，覆冰后选用全能结构力学试验仪检测超疏水镀层与覆冰间的附着抗压强度。该方式从过制冷水珠捕获度及覆冰粘合抗压强度2个状态参数来点评超疏水镀层的覆冰特点，有利于更强的了解超疏水镀层的防覆冰全过程。殊不知，仅于室内温度下检测冰面与试品摆脱时的宏观经济黏附力，没法测得冻雨自然环境下结/化冰全过程中的外部经济力转变。
罗荘竹研究组独立研制开发了“多要素超低温结冻环境监控系统检测系统软件”，根据多系统功能集成化，更改溫度、环境湿度、雨淋、喷雾器、吹风机、震动/晃动、偏斜视角等标准，仿真模拟多要素冻雨自然环境，并配对快速摄影系统软件（最高帧率达1 000 帧/秒），实时跟踪纪录水雾/水蒸气结冻个人行为整个过程。与此同时，根据多功能仪表、感应器的引进及网络系统的集成化，明确提出了一种运用应变片感应器于仿真模拟冻雨结冻自然环境下“在线检测覆冰黏附力”的新方式。该“协作在线检测”方式（见图7），可基本完成多要素冻雨环境下对不一样润滑性表层水雾/水蒸气结冻、融/脱冰个人行为及其覆冰黏附力的全过程动态性追踪，并从结冻、化冰及脱冰整个过程来综合性评定超疏水镀层的防结冻特性，针对繁杂当然冻雨环境下不一样表层防结冻个人行为及原理科学研究有一定的参考实际意义。
3.2 防结冻个人行为及原理
超低温冻雨环境下，低温雨珠触碰液体表层即会快速成分过冷、结晶体。超疏水镀层因具备低表面成分和独特的不光滑构造，大大减少了挂水流量及其出液与表层的触碰总面积，其防结冻个人行为科学研究主要是聚集在结冻落后（增加结冻時间）与疏冰/脱冰（减少冰的粘合力）2个层面。
3.2.1 结冻落后
虽然目前的结冻测试标准不尽相同，但世界各国很多实验数据均表明，超疏水镀层具备一定的崩裂落后作用。
王法军等科学研究了根据1H，1H，2H，2HPerfluorodecanethiol（PFDT） 改性材料Ag/PDMS复合材质的超疏水表层在低溫标准下的防结冻特性和自清理特性。研究发现，超疏水表层经活性碳环境污染后，于-10 ℃超低温下依然可以带去污染物质而未产生结冻，比较之下，光洁的PFDT表层和没经改性材料的不光滑Ag/PDMS表层却迅速结冻。Li等发觉-10~ -6 ℃下超疏水表层0.045 mL水珠比铝板材表层同样尺寸水珠晚结冻600~700 s。张庆华等调查了30%PTFE硅微粉添充氟代丙稀酸酯聚合物镀层及其纳米技术SiO2表层引起热聚合含氟量无规矩高聚物镀层在-18 ℃标准下的结冻時间，各自为1 467 s和10 054 s，后者很有可能为已报导的超疏水镀层中结冻落后時间较长的镀层。
为了更好地进一步揭露多孔材料镀层造成崩裂落后的缘故，胡建林等科学研究光催化剂表层水珠的运动与冻洁全过程，发觉超疏水性镀层表层过制冷产生的活动特点受表面张力、表面张力落后、表层缺点等要素的危害。Jung等科学研究了水在亲水性到超疏水的14个页面上的结冻延迟时间状况，发觉针对不光滑表层，伴随着疏水性提升，结冻時间增加。但在光洁表层，表面粗糙度越低，结冻落后越长（见图8）。因而需与此同时注意润滑性和表面粗糙度2个要素的危害。
针对表面粗糙度构造怎样危害纳米二氧化钛镀层表层水雾的崩裂落后个人行为，郝鹏飞等比较科学研究了水珠在光洁、μm设计和微-纳米技术双向构造表层结冻落后的时长和结冻时间，发觉减少外表粗糙度可以扩大冰霜成分过冷时需解决的吉布斯自由能能隙ΔG；但结冻时间却和表层润滑性成线性关系，具备微-纳米技术双向晶体缺陷的超疏水面冰冻时间最多。
Chen等使用分子动力学仿真模拟的办法也证实，当外表粗糙度限度与冰霜特点长短相距很大时，形核率会大幅度降低，即使在高温度自然环境下水分子结构易吸咐在表层，也难以结冻。另一方面，一些科学研究者则觉得与超疏水性密切相关的固-液触碰总面积及其微纳米技术晶体缺陷中“空穴汽体”针对水雾结冻1期有更主要的危害。Alizadeh觉得超疏水表层低的固-液触碰规模不但减少了页面导热，还大幅度降低了设计冰霜非匀称成分过冷的概率（见图9）。Tao进一步证实超疏水微纳米技术双向晶体缺陷中空穴汽体“气垫cc”功效减少了固-液触碰总面积，进而减少冰霜形核率；与此同时因为空穴气的隔热保温功效，导致超疏水表明冰霜生长发育速度较低。
3.2.2 疏冰与脱冰
疏冰性就是指变弱冰霜与原料表层粘合力，做到非常容易脱冰的实际效果。大家都知道，超疏水表层水雾表面张力大、类似点接触且易滚下来，因此在水雾结冻后具备减少冰附着性和容易脱冰的发展潜力。以上S. Farhadi在-10 ℃下的垂直起降飞机中测得的冰黏附力結果也表明，与裸板材对比，超疏水表层与冰霜间的黏附力更小，更非常容易脱冰。而张庆华等也觉得冰与氟代丙稀酸酯聚合物涂膜表层间的粘合力仅为其与裸板材表层的5.35%。

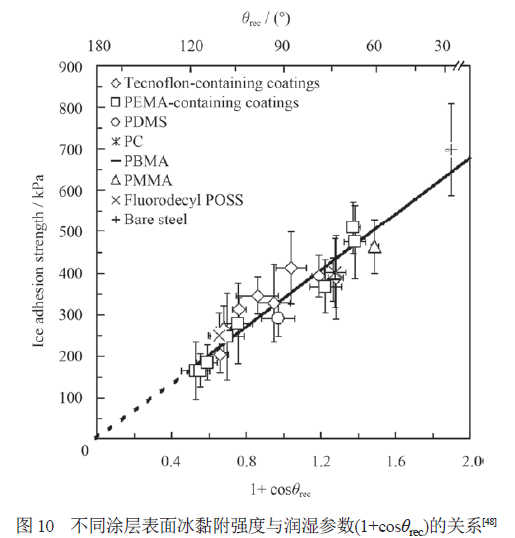

表层润滑性被觉得是危害疏冰与脱冰特点的主要原因之一。Meuler等制作了21种光洁镀层来讨论水的润滑性与冰粘合力的关联，发觉冰的粘附抗压强度基本上与（1 cosθrec）呈负线性相关（见图10）。
Kulinich等觉得仅有针对较低湿润落后的表层，冰的粘附抗压强度与表层表面张力θ中间的负线性相关才可以创立。
殊不知，一些科学研究者则觉得仅有在结冻全过程中超疏水情况不发生改变时，原材料面才具备疏冰实际效果。Chan等比照了-15 ℃下超亲水性、亲水性、亲水性及超双疏面结冻后的黏附力，发觉晶体缺陷化超疏水表层的冰黏附力反倒比光洁亲水性及亲水性表层大，缘故很有可能是在冰与表层晶体缺陷间发生了机械设备自锁互锁功效。Deng运用自然环境电镜分析了超疏水镀层的凝霜特性，发觉晶体缺陷化的超疏水界面没有主要表现出防凝霜作用，且其表层凝露后冰的黏附力反倒高过光洁表层。即便如此，因为原材料成分、表层外貌及其粘合力测定法的差别，实验数据信息与结果存有比较大异议、难以较为。

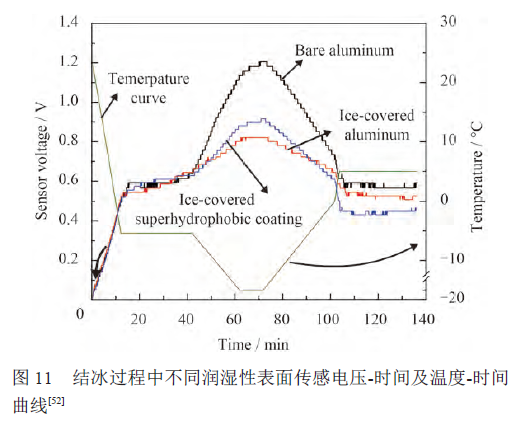

另一方面，因为具体结冻自然环境不一样，转化成的冰霜类型、构造以及页面黏附抗压强度也不一样。现阶段，有关冻雨环境下冰霜与超疏水表层间黏附力尺寸以及转变全过程的科学研究，仍处在基本探寻环节。吴斌等根据“结冻黏附力在线检测”方式，得到了仿真模拟冻雨环境下全部覆冰环节中不一样样照表层的“电阻应变片传感器工作电压”曲线图（见图11），根据比照无覆冰铝块、覆冰铝块及其覆冰超疏水铝块表层工作电压转变直线斜率，并根据覆冰页面受力，得到冰与PTFE/PPS超疏水表层间剪截黏附抗压强度不够其与裸铝块间黏附抗压强度的1/2。进一步实验研究发现，冻雨雨淋全过程中，超疏水表层悬架冰溜比裸钢表层圆形冰柱提早脱冰约1 min；而在吹风机（0.05M P a 、风力7 m / s ） 及震动（ 震幅3 m m 、工作频率7.5 Hz）协作影响标准下，超疏水表层冰溜比裸钢板材圆形冰柱提早脱冰156 s，表明冻雨环境下超疏水表层具备一定的疏冰/脱冰作用。
总体来说，超疏水自清理镀层能不能真的减少冰黏附力依旧存有非常大异议，超疏水界面是不是具备疏冰与易脱冰特点迄今仍无结论，亟需深层次系统软件科学研究冰的粘合力与水润滑性中间的判定及定量分析关联。
4 防结冻工程项目运用示范性进度
超疏水自清理纳米涂层有着不确定性的工程项目防结冻应用前景，但现阶段许多科学研究仍处在试验室理论基础研究环节，其具体项目运用示范性才刚发展。湖南大学蒋兴良科研组各自在玻璃温室和地理环境中调查了PDMS/纳米二氧化硅成键超疏水镀层改性材料复合绝缘子的防结冻特性。根据剖析覆冰外貌、净重及其覆冰短路故障工作电压等，证实涂敷超疏水镀层的复合绝缘子在覆冰环节中有着较高的绝缘电阻抗压强度，过制冷水珠保持或长期的冲洗及其覆冰粘接不容易毁坏镀层的超疏水特点（见图12）。
罗荘竹研究组近5年以来运用“结冻环境监控系统检测系统软件”基本调查了PTFE/PPS超疏水镀层改性材料无缝钢管（仿真模拟输配电输电线）、玻璃绝缘子于“仿真模拟冻雨”自然环境下的结冻/脱冰个人行为。从挂冰部位、总数、总面积、冰柱粘合力、脱冰時间等综合性比照，发觉超疏水镀层改性材料无缝钢管表层挂冰率减少约50%以上（见图13）。
除此之外，为处理铁路机车测速雷达超低温水蒸气覆冰难点，在北方高铁线路进行了亲水性/超疏水镀层改性材料装配平台试品的覆冰及脱冰试运行考评，基本结果显示：超疏水镀层改性材料厚钢板表层覆冰后，可以总体在人为标准下随便吸附（见图14），与裸板材对比其冰瘤/冰块儿吸附工作能力大大的提高。以上工程项目运用示范性/实验结果显示：超疏水自清理镀层在工程项目防结冻及易脱冰层面表明出较好的应用前景，但亟须创建相应的定量分析点评质量标准体系。
5 汇总与未来展望
目前为止，超疏水自清理镀层在制取方式、工程项目运用特性及其防结冻应用研究层面均得到了很多关键成效。因为典型性“多步骤”加工工艺相对性繁杂、成本费较高，慢慢发展趋势的“一步法”表明出较好的工程项目运用优点。超疏水镀层的物理性能及耐剐蹭特性获得改进，一旦表层宏观构造被毁坏、根据简易修补就可以修复其形状记忆特性。不仅如此，镀层的耐物质腐蚀及其耐老化能也越来越造成学者们的关心及高度重视。虽然现阶段各国结冻测试标准不尽相同、未有统一标准，但超疏水镀层在结冻落后及其疏冰与脱冰层面都表明出一定的发展潜力，而工程项目运用示范性实验結果也开始表明出其超疏水表层具备较好的防结冻与易脱冰作用。
将来怎样根据一步涂膜法制取出构造井然有序、匀称的微纳米技术晶体缺陷超疏水表层是超疏水镀层制取面临的挑战性课题研究之一。高聚物基超疏水自清理方式的整体工程项目运用特性，尤其是超疏水长时间实效性及耐老化能仍待提高。在防结冻个人行为及原理层面，需要在更贴近具体结冻自然环境负荷下装置进行仿真模拟实验科学研究，而创建并发展趋势“结冻个人行为与冰霜黏附力协作测验”方式将变成新发展趋势。
总而言之，外部经济构造井然有序度与超疏水可靠性将变成危害超疏水自净化表层具体防冰冻运用的主要因素，而揭露表层成分及构造、超疏水性与防结冻特性三者间的内部关联规律性，早已越来越日益急切，将为具备工程项目适用范围的超疏水防结冻镀层的制定与管控提供了理论基础与服务支持。
该文章内容提高散播新技术应用新闻资讯，很有可能有转截/引入之状况，若有侵权行为请联络删掉。
