印制电路板的电磁兼容性设计规范

pcb电路板的电磁兼容测试性设计标准

前言

自己融合自身在部队参加的电磁屏蔽设计方案工作中实践活动，陆军系统软件有关电子器件抵抗开展的2次学习培训（雷达探测系统软件避雷、电子信息技术防泄漏）及入司后参加706所杨继深讲学的EMC学习培训、701所周开基讲学的EMC学习培训、自身在地区电磁兼容测试试验室参加EMC整顿的运行感受、尤其是国际性IEEE委员会发布的有关EMC相关文章内容、与地区同行业的交流体会，并融合企业的试验状况，对pcb电路板的电磁兼容测试性设计方案完成了一下总结，期待对pcb电路板的设计方案有一定的功效。

必须提示留意的是：汇总中仅仅带来了一些最根本的结果，对实际工作频率数据信号的布线长短测算、应考虑到的谐波电流工作频率、光波长、线路板级屏蔽掉、屏蔽掉肾管的设计方案、屏蔽掉体直径的尺寸、数额、出入输电线的解决、截至导波管直徑、长短的测算及静电感应安全防护，雷击安全防护等专业知识沒有开展叙述。也许有一些结果不一定恰当，还需诸位纠正，自己将不胜感谢。

一、电子器件合理布局

印刷线路板开展EMC设计方案时，最先要考虑到合理布局，PCB技术工程师务必和结构设计师、EMC技术工程师一起融洽开展，保证二者兼具，才可以做到事半倍。

一般来说，总体合理布局时要遵循下列基本准则：

1当pcb线路板上与此同时存有高、中、低速档电源电路时，应当按逻辑性速率切分：布局迅速、中等速度和低速档时序逻辑电路时，快速的元器件（快逻辑性、钟表震荡器等) 应放置在挨近射频连接器范畴内，降低无线天线效用、低速档逻辑性和储存器,应放置在避开射频连接器范畴内。那样对共特性阻抗藕合、辐射源和交扰的减少全是有益的。

2在单面铝基板或单面板中，假如电源插头布线较长，应每过3000mil对地加去藕合电容器，电容器选值为10uF＋1000pF，滤掉电源插头上高频率噪音。

3在单面铝基板和单面板中，耦合电容的布线应先经过过滤电容滤波，再到元器件引脚，使电源电压先通过过滤再给IC配电，而且IC感恩回馈给开关电源的噪音也会被电容器先滤除。对于去耦电容放置部位要依据具体情况来算，并没有肯定放到开关电源正级处，也应该放到开关电源负级处，正常情况下确保接地装置特性阻抗最少。

4钟表线、系统总线、微波射频线等强辐射源电源线避开插口出门电源线最少1000mil，防止强辐射源电源线上的影响藕合到出门电源线上向外辐射源，结晶、晶振电路、汽车继电器、开关电源电路等均为强辐射源元器件合理布局时要主要考虑到。

5过滤器（低通滤波器）的键入、导出电源线不可以互相平行面、交叉式布线，防止过滤前后左右的布线立即噪音藕合。

6针对首端串连配对电阻器，应挨近其信息导出端置放，即推动源置放。

7为IC过滤的各耦合电容应尽量挨近集成ic的配电引脚置放，降低高频率控制回路总面积，进而降低辐射源。

8在PCB板上，通信接口的过滤、安全防护及其隔离器件应当挨近插口置放，而且遵循先安全防护后过滤的标准。

9pcb线路板开关电源键入口的低通滤波器应挨近插口置放。

10当通信接口选用隔离方式开展过滤设计方案时，其RC、LC电源电路应选用如下所示合理布局，且危险标志别的层不允许有别的布线。

11挨近PCB板边沿4mm之内不允许置放电子器件。

12依照电源电路数据信号的流入分配每个作用电源电路模块的部位，使合理布局有利于数据信号商品流通，并使数据信号尽量保持一致的方位，数据信号布线最短、不造成流回。

13以每一个作用电源电路的关键元器件为核心，紧紧围绕它来开展合理布局。电子器件应匀称、齐整、紧密地排序在PCB上，尽量避免和减少各电子器件中间的连接线和连线。

14高频率工作中的电源电路，要考虑到电子器件中间的遍布主要参数。一般电源电路应尽量使电子器件同一方向排序。

15尽量减少高频率电子器件中间的主要参数，降低他们的遍布主要参数和相互之间的干扰信号。易受影响的元器件不必互相挨得太近，键入和导出元器件应尽量避开。

16电子器件的部位应按电源电压、数据及数字集成电路、速率速度、电流量尺寸等开展分类，以防互相影响。依据电子器件的部位可以明确印制电路板射频连接器每个管脚的分配。全部射频连接器应分配在印制电路板的一侧，尽量减少从两边引出来电缆线，降低共模辐射源。

17高频率耦合电容务必放到每一个IC开关电源的管脚周边，降低对地控制回路，且规定每一个开关电源管脚放一个高频率小电容器。

18存有比较大电流量转变的模块电源电路或元器件（如电源模块的I/O，风机及汽车继电器）周边应置放储能技术电容器和高频率耦合电容。

二、印制电路板走线

在印制电路板走线时，应先明确电子器件在板上的部位，随后布局接地线、电源插头，再分配快速电源线，最终考虑到低速档电源线。应先布接地线，这条标准很重要，接地线最好是布成网状布局。

1电源插头：在考虑到安全性标准下，电源插头应尽量挨近接地线，以减少差模辐射源的环总面积，也有利于减少开关电源的交扰。

2钟表线、电源线和接地线的部位：电源线与接地线间距应较近，产生的环总面积较小，钟表线两侧应尽量开展包接地线解决，避免时钟信号对别的数据信号的串扰，且包接地线要很有可能多的打地过孔与地平面图相接，降低接地装置特性阻抗，避免接地线变成一个发送无线天线。

◇钟表线包地解决

3钟表线和电源线最好不要换层布线，如是因为具体情况要换层时，在布线通孔处，需打地通孔。

◇钟表线通孔处、电源线通孔处打地通孔

4钟表线、系统总线、微波射频线等关键的数据信号布线和别的同层平行面布线应达到3W标准。

5应防止pcb电路板输电线的不连续性：◇迹线总宽不必基因突变 ◇输电线不必忽然转角，数据信号布线防止“毛剌”、“钝角”、“斜角”、“总宽不一致”等状况。

◇输电线不必忽然转角

◇迹线总宽不必基因突变

6I/O线应尽量防止邻近远距离的公平，降低I/O间的串扰（差分信号线以外）。

7电路板上的过滤器（低通滤波器）下边不必有别的不相干数据信号布线。

8晶振电路布线尽量挨近IC，且在钟表线两侧开展包地解决，钟表接地装置脚与CPU接地装置脚应同层立即挨近联接，降低晶振电路接地装置控制回路。钟表线的线距最少10mil,护卫接地线的线距最少20 mil。钟表晶振电路下最好是外露地内电层，提升电容耦合。

9重要电源线（如钟表线、系统总线、插口电源线、很微波射频线、校准线、片定线）一般全是强放射性物质或比较敏感电源线，尽量挨近地平面图走线，使其数据信号控制回路总面积降低，降低其辐射功率或提升抗干扰性。

10高频率电源线要避开钟表或晶振电路布线，如钟表线和快速电源线最好不要平行面布线，是因为具体情况需平行面布线，运用接地线分隔。

11重要电源线距参照地平面图边缘≥3H（H为线间距参照平面图的相对高度），尤其是开关电源布线

12脉冲信号的高低电频电源线要各自走在地质构造两边或开关电源两边。

13音频信号线应同层、等长、并运行线，维护特性阻抗一致，差分信号电线间不应该有别的布线。当是因为具体情况要打了孔时，应与此同时打了孔，且不可以距离很远。

14重要电源线布线不必跨系统分区布线，如一定要跨系统分区布线，则在布线周边选用中继方法，使数据信号产生详细控制回路。

15走线时要把流回总面积降到最低做为最大标准

16开关电源平面图应相对性于其邻近地平面图内缩20H，当因结构限制时，也应确保5H

17电源线和详细地址线的布线应防止产生地排或管沟

三、开关电源的EMC设计方案

开关电源层面的EMC设计方案不仅包含电源开关开关电源的EMC设计方案，还包含数字电路设计、数字集成电路层面的开关电源EMC设计方案。

开关电源电路层面的EMC设计方案包括开关电源前面共模过滤器、差模滤波器设计、电源开关变电器缓存控制回路的主要参数设计方案、开关管和迅速二极管的消化吸收控制回路的设计方案、开关变压器的屏蔽掉设计等新项目。关键依据实际商品来开展实际设计方案。

数字集成电路和数字电路设计开关电源一部分的EMC设计方案是十分关键的一个一部分，包括BULK去耦电容的挑选、IC去耦电容的挑选、总体去耦电容的挑选、磁珠的挑选、过滤方法的挑选等。

电源总开关的沟通交流控制回路、电子整流器沟通交流控制回路包括高幅梯状电流量，这种电流量中谐波电流成分成份很高，其工作频率远高于电源开关基频，最高值幅度值可达到不断键入/导出直流电流力度的五倍，衔接時间通常为50ns，这两个控制回路最非常容易造成干扰信号。因而应优先选择布好这种控制回路，每一个控制回路中的三种关键元器件：耦合电容、电源总开关或电子整流器、电感器或变电器应彼此之间邻近地完成设定，调节电子器件部位使他们中间的交流电控制回路途径尽量的短。

开关电源电路的走线标准为：

1全部传输沟通交流数据信号的连接线要尽量的短而宽。

2尽量地降低环城路总面积，以抑止电源的反射影响。

3依据印刷电路板电流量的尺寸，尽量地字体加粗电源插头总宽，降低环城路电阻器。

4电源插头、接地线的布线与电流方向一致，提升抗噪音工作能力。

开关电源电路的接地线设计方案标准为：

1通常挑选点射接地装置：键入耦合电容公共性端该是其他的接地址藕合到大工作电流的沟通交流地的唯一连接功能，同一级电源电路的接地址应尽可能挨近，且区级电源电路的耦合电容该接在该级接地址上，主要是考虑到电源电路各一部分流回到地的电流量是转变的。

2尽可能字体加粗电线接头：接地线总宽最好接地线总宽比电源插头宽，如有可能电线接头总宽超过3mm，还可以用大规模铜层做为接地线用，在包装印刷板上把没有用上的地区都和地相接，做为接地线。

3操纵集成ic的接地装置设计方案：输出功率地与数据信号地最后归到一个地，但输出功率地与开关电源地要产生流回，数据信号地与电源线产生流回，切勿把输出功率地和数据信号地搞混，输出功率地和数据信号地最后完成点射接地装置。IC操纵地最好是在别的交流电路环城路都布局好后再置放，操纵地要借助一指定的点联接到主开关电源地，降低检验一部分、偏差放大仪和比较敏感键入端中间的联接而引进噪音。

四、数字电路设计的EMC设计方案

数字电路设计的EMC设计方案包括有源器件的挑选、晶振电路的EMC设计方案、系统总线和计算机字长的EMC设计方案、匹配电阻和接地装置反跳的设计方案、系统总线控制器的过滤设计方案等。

最先应留意元器件的挑选：应首先采用元器件上升沿光滑的元器件。快速数据元器件的走线易造成振铃。该振铃通常主要表现为谐波电流发送。通常的解决方案是在快速手机充电线上串一个阻尼电阻或串一个磁珠。

90%的EMI是因为10%的重要电源电路造成的，因而走线时要特别关心重要电源电路的走线。重要电源电路关键有晶振电路、快速系统总线、计算机字长、校准线、中继线、控线等，走线时要优先选择布好这种关键路径。

高速数据电源电路的接地装置设计方案为:一般选用多一点接地装置，降低接地装置特性阻抗。

高速数据电源电路的电源电路为：

线路板入口的电压去耦：大部分线路板的开关电源入口去耦包含一个大的去耦电解电容器并一到2个小的高频率去耦电容，关键功能是为数字电路设计给予再电池充电，与此同时降低高频率噪音。

元器件去耦：一切钟控元器件（除微控制器外），务必在开关电源管脚加快速电容器去耦，假如给出了好几个开关电源和接地线的引脚都务必加去耦电容。

高速数据电源电路的走线标准为：

1钟表线、数据信号和接地线的部位：电源线与接地线间距应较近，产生的环总面积较小，钟表线两侧应尽量开展包接地线解决，避免时钟信号对别的数据信号的串扰，且包接地线要很有可能多的打地过孔与地平面图相接，降低接地装置特性阻抗，避免接地线变成一个发送无线天线。

2按逻辑性速率切分：当必须在电路板上布局迅速、中等速度和低速档时序逻辑电路时，快速的元器件（快逻辑性、钟表震荡器等) 应放置在挨近射频连接器范畴内，降低无线天线效用、低速档逻辑性和储存器,应放置在避开射频连接器范畴内。那样对共特性阻抗藕合、辐射源和交扰的减少全是有益的。

3应防止pcb电路板输电线的不连续性：◇迹线总宽不必基因突变 ◇输电线不必忽然转角

4I/O线没事儿靠钟表线应震荡器线、电源插头等磁感应热线电话，也没事儿靠校准线、中断开、控线等比较敏感电源线，应尽量防止邻近远距离的公平，降低I/O间的串扰（差分信号线以外）。

5数据信号布线防止“毛剌”、“钝角”、“斜角”、“总宽不一致”等状况。

6晶振电路布线尽量挨近IC，且在钟表线两侧开展包地解决，钟表接地装置脚与CPU接地装置脚应同层立即挨近联接，降低晶振电路接地装置控制回路。钟表线的线距最少10mil,护卫接地线的线距最少20 mil。

7重要电源线（如钟表线、系统总线、插口电源线、很微波射频线、校准线、片定线）一般全是强放射性物质或比较敏感电源线，尽量挨近地平面图走线，使其数据信号控制回路总面积降低，降低其辐射功率或提升抗干扰性。

8高频率电源线要避开钟表或晶振电路布线，如钟表线和快速电源线最好不要公平布线，是因为具体情况需平行面布线，运用接地线分隔。

9钟表线和电源线最好不要换层布线，如确顺具体情况要换层时，在布线通孔处，需打地通孔。

10音频信号线应同层、等长、并运行线，维护特性阻抗一致，差分信号电线间不应该有别的布线。

11重要电源线布线不必跨系统分区布线，如一定要跨系统分区布线，则在布线周边选用中继方法，使数据信号产生详细控制回路。

12塑料外壳接地装置的器材如晶振电路，应在其投影面的高层铺上接地装置铀皮，目地是根据塑料外壳与接地装置内电层中间的分布电容来抑止其对外开放辐射源和增强抗干扰性。

五、数字集成电路的EMC设计方案

数字集成电路的EMC设计方案关键考虑到EMS，由于仿真模拟元器件对设备的抗干扰性十分比较敏感，因而数字集成电路关键是在必需的端口号加安全防护元器件，抑止外界的电子干扰。常见的安全防护元器件有过滤器件、磁珠、瞬态抑止二极管、共模扼流线圈、隔离变压仪等。

数字集成电路工作中在低频率情况下，一切mv级的工作电压转变都是会造成运行状态的更改，因而数字集成电路的EMC设计方案关键考虑到EMS，对这种灵巧电源电路点射接地装置是较好的接地装置方法，接地装置的首要目标是避免来源于别的噪音元器件如数字电路设计、开关电源电路、汽车继电器的大接地装置电流量争用比较敏感的仿真模拟接地线。接地装置环城路务必绕开一切比较敏感的低频率数字集成电路。

对数学模型混和的电源电路，其接地装置方法千万不要开展地切分。如今集成ic发展趋势快速，绝大多数集成ic中数字电路设计和数字集成电路皆有，针对这样的事情，最好是将数据地与仿真模拟地混和，而在合理布局上把仿真模拟一部分的外部元器件集中化置放，避开干扰信号。

六、通信接口的EMC设计方案

通信接口的EMC设计方案包含通信接口的低通滤波器设计方案和通信接口的安全防护设计方案。

通信接口过滤设计方案的效果是减少系统软件根据插口及电缆线对外开放造成的辐射源，抑止外部辐射源和传输噪音对整体系统软件的影响；

插口安全防护电路原理的效果是使电源电路可以承担一定的过压、过电流量的冲击性。

插口低通滤波器和安全防护电路原理应遵循下边的基本上设计原理：

1过滤和安全防护电源电路标准接口数据信号品质的危害符合要求。

2过滤和安全防护电源电路应依据具体必须设计方案，不可以简易复制。

3必须与此同时开展低通滤波器和安全防护电源电路时，应确保先安全防护后过滤的标准。

4插口集成ic，包含对应的过滤、安全防护、防护元器件等，应尽量沿数据信号流方位成平行线置放在插口射频连接器处。

5插口数据信号的过滤、安全防护、防护元器件等尽量挨近插口射频连接器处，相对应的数据信号电极连接线务必尽量短（合乎技术规定情况下的最短路线）。

6插口变电器要就近原则置放在射频连接器周边，通常在相匹配插口射频连接器3cm之内。

7脉冲信号插口和模拟信号插口、低速档逻辑性数据信号插口和快速逻辑性数据信号插口等（以比较敏感和影响发送水平来区别），他们中间要间距一定间距置放。当射频连接器中间存有互相影响的很有可能时，务必采用防护、屏蔽掉等对策。

8同一插口射频连接器里存有不一样种类的信息时，务必商业用地针防护这种数据信号，尤其是针对一些特别敏感的数据信号。

9插口电源线布线的线距应自始至终一致。针对快速电源线，假如布线有可以弯折的地区，则应选用弧形光滑地弯折布线。

10禁止在差分信号线和数据信号回线中间走别的电源线，差分信号对线相匹配的部分应平行面、就近原则、同层布线，且布线的长短尽量一致。

11当插口电源线较长（从推动、信号接收器到插口射频连接器超出2.5cm），应按同轴电缆走线方式，使布线达到要求的特性阻抗。

12全部的控制布线不可以跨平面图布线，除非是早已过防护过滤器。

13插口数据信号射频连接器提议采用带屏蔽掉机壳的射频连接器，尤其是高频率数据信号射频连接器。

14射频连接器的塑料外壳应与外壳保持稳定的电持续性，针对可以360度围绕的射频连接器，则务必360度围绕联接，并且通常联接特性阻抗要低于1mΩ。

15针对不可以开展360度围绕联接的射频连接器，则提议选用机壳四周有往上簧片的射频连接器，并且簧片务必有充足的规格和特性（延展性），以维持与外壳间有优良的电联接。

16过滤射频连接器对商品EMC特性通常有较大的协助，但其成本费非常高，通常在选用板内过滤、电缆线屏蔽掉等方式能解决困难的情形下，也不选用过滤射频连接器。

17屏蔽电缆的屏弊层要尽量与连接器机壳维持360度的联接。针对做不到这一点的插口，通常有别的相应的对策，来确保插口的EMC特性。

18插口电源线和插口集成ic，务必遵循供货生产商或规范的标准开展匹配电阻、过滤、防护、安全防护等。

七、构造的EMC设计方案

构造EMC设计方案包含底版、外壳和机器设备內部布线几类情况。

底版和外壳是为控制系统或作用模块中没用转录因子给予屏蔽掉的最有效方式，因而电子设备的底版和外壳最好是选用金属构件或选用內部电镀金属的塑胶构造。

构造间隙务必尽量避免构造的不连续性，便于操纵来源于底版和外壳出入的泄露辐射源。提升间隙屏蔽掉实际效果的构造对策包含添加空间深层、降低程序长短，在相接处加导电性垫片，在接口处涂导电性建筑涂料，减少螺丝间隔等对策。

构造张口方位应与磁感线方位一致，假如竖直磁感线方位则会造成断开磁感线，使磁电式提升，屏蔽掉实际效果下降。

机器设备內部布线错乱则对非屏蔽掉的电子产品而言，设计方案的屏蔽掉、低通滤波器、接地装置对策应不容易具有该有的功效。內部布线很乱，不但传送高、低电频数据信号中间互相搔扰，也给中后期选用屏蔽掉、过滤、接地装置等防范措施造成不变。

机器设备內部布线的基本准则为：

1主机箱内各种各样外露布线要尽可能短。

2传送不一样脉冲信号数据信号的输电线分类绑扎，数字电路设计和数字集成电路电源线应分类绑扎，并维持恰当间距，降低输电线互相影响。

3对商品中用于传送数据信号的扁平电缆，应选用地-数据信号-地-数据信号-地排序的方法，那样可以有效的抑止搔扰，提高其抗干扰性。

4将低频率三相五线和回线绞合在一起，产生双胶线，降低磁感应搔扰。

5对明确的辐射源搔扰比较大的输电线得加屏蔽掉对策。

6屏蔽双绞线出入屏蔽掉体务必确保屏蔽掉层与屏蔽掉体中间靠谱钢筋搭接，一般规定360°环接，并给予充足低的钢筋搭接特性阻抗。

7非屏蔽双绞线正常情况下严禁立即从屏蔽掉体里小组出线。特殊情况下容许立即小组出线，可是规定屏蔽掉身体内侧（或是两侧）电缆线的长短不可翻过80mm，留意这一规格包含PCB上边的布线，如果有低通滤波器，指低通滤波器与屏蔽掉体中间的电缆线长短。

8非屏蔽双绞线也有一种异常解决对策便是：用金属丝网制品将非屏蔽双绞线在屏蔽掉身体内一部分盘绕变为部分的屏蔽双绞线，随后依照屏蔽双绞线的形式实现解决。必须留意的是这类方式很有可能存有工艺性能差，功效比较有限等缺点。

9屏蔽双绞线也有一种独特运用场所，有时候系统软件要求其屏蔽掉层不可与屏蔽掉体（事实上便是PGND）联接，典型性的案例是同轴线。这时的屏蔽双绞线可以依照非屏蔽双绞线解决（在屏蔽掉体一侧的长短不能超过80mm），或是选用两层屏蔽双绞线。

八、接地装置设计方案

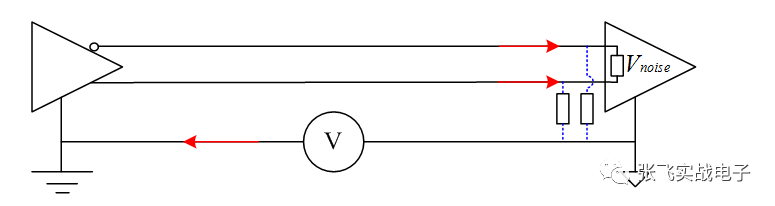

接地装置最先可以选用低特性阻抗设计方案，相对性于别的电气设备的电极连接线，接地装置设计方案中规定电线接头尽可能粗、短，特别是印制电路板设计方案上通常选用大规模联接。在接地装置设计方案中，地环城路问题也是要关键考虑到的问题，但地环控制回路一般发生在低频率场所，大部分状况下采用低特性阻抗接地装置通道的方案设计来处理该类问题。

地环城路在快速电路原理中多余过多关注，由于这时难以除掉地环城路，必须考虑到的是怎样减少接地线的特性阻抗，因而数字电路设计常选用多一点接地装置。但对低频率数字集成电路及小数据信号电源电路，地环城路问题也是较为主要的，务必降低地环城路总面积，抑止地环城路对低频率数字集成电路及小数据信号电源电路的搔扰。

在数字电路设计里，其工作中特点不在于电源电路中的输出功率，反而是在于该电源电路工作中单脉冲的上升沿和降低沿，因而数字电路设计造成的谐波电流频段十分宽，且力度大，因而常选用多一点接地装置降低接地装置特性阻抗。

因为如今IC元器件通常是仿真模拟和数字电路设计与此同时存有，因而在制定中通常选用点射和多一点混和接地装置的方式。在数字电路设计中，选用多一点接地装置或大规模接地装置方法；在数字集成电路，选用单接地装置。

事实上，在电源设计中，以上接地装置方式可以不错的完成；可是在系统开发的接地装置设计方案中，因为要考虑到数据信号传送品质的优劣，此外对系统EMS、安全性设计方案及其相对应的EMC特性规定使接地装置越来越更加繁杂。

点射和多一点接地装置是设计方案工作人员关注的一个问题。点射接地装置合适小表现和数字集成电路，多一点接地装置合适高频电路设计方案。由于在小表现和数字集成电路设计方案中，mV级的影响就有可能会危害电源电路的特性，点射接地装置可以操纵电流量的途径，防止地环城路的产生。而在高频电路中，导线电感器和分布电容都可能是毁坏点射接地装置要素，进而组成大的接地装置特性阻抗和潜在性的地环城路。因而许多技术工程师通常将数据地与仿真模拟地分离，但因为印制电路板的限定又不可以彻底遵循EMC设计原理，造成印制电路板设计方案的不成功。现代科技的迅猛发展，集成化集成ic的进步速率十分快，一个集成ic中通常包含数字电路设计和数字集成电路，假如将数据地和仿真模拟地彻底分离，还有工作经验的PCB技术工程师可能也难完成。为了更好地证实数据地与仿真模拟否能混和，国际性IEEE委员会Tony Waldron在对某大中型电影院开展EMC整顿时，将2个地混和为一个详细的地，彻底消除了输电线将近20米内的话筒惊叫（hum）问题，当开关电源盖上时全部电影院悄然无声，到场的技术工程师真是不坚信自己的耳朵里面。
