带服务项目可以适用三重运用（即适用视频语音、短视频和数据信息）至第一公里的顾客，比如不断进步的小商业服务和住房。FTTx中的主人公是GPON（吉比特无源光互联网，Gigabit Passive Optical Network），它给予较高的网络带宽取代DSL和电缆线的根据金属的互联网。FTTx为家里的第一公里运用，例如金属到户（FTTH），金属到楼（FTTB），金属到马路边（FTTC）等。伴随着下滑数据速率达到2.5Gbps，及其改善现有的中国电信设备的要求，对于这种第一公里的运用，GPON互联网是大受欢迎的挑选。因为合理地提高了网络带宽，预估GPON会超出EPON（以太坊无源光互联网，Ethernet Passive Optical Network），因而会挑选GPON做为未来第一公里互联网的技术性。
GPON作用一览

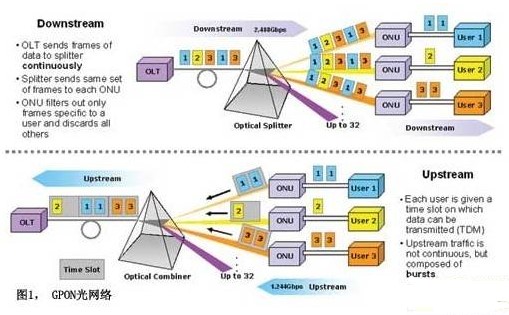

GPON是时分复用（TDM）系统软件，根据现有设备的再应用，从远侧传送数据时，时隙分派给了终端产品用户。如下图1所显示，在GPON中有两个关键的数据流分析。下滑方位从OLT（光线路终端，Optical Line Terminal）到光分路器，散播数据信息到好几个ONU（光网络单元，Optical Network Units）。在上涨方位，这一全过程反过来。给每一个客户（ONU）分派一个时隙便于传送数据，接着在单条金属上与其他数据信息结合在一起发送至中间办公用品（OLT）。ONU是相互之间分离的，ONU源数据信息是由突发性数据信息构成的，因为好几个ONU的不一样光长短，在上涨数据信息里內部的相位差有转变，并将发生争执。OLT的试炼是调整每一个ONU的排序，并保证在上涨光链接中每一个突发性数据库同步。
在OLT中，上涨通道解决这种快速突发性数据信息的锁住時间规定是很有创造性的（对GPON的典型值为50比特犬），殊不知传统式的XAUI或根据SERDES的SONET/SDH的锁住時间较长（千余比特犬）。結果顾客迫不得已应用独特的，公司分立的突发性方式信号接收器（BMR）。殊不知传统式的BMR耗费非常大的输出功率，且无法更新，造成没法提升容积，最后提升了操作系统的成本费。
目前为止对这种独特的BMR都还没独特的解决方法。殊不知伴随着FPGA的发生，他们适用迅速锁住，实行时间短速度快，集成化的BMR作用适用达2Gbps的速率。
理想化的BMR
这一方式所关心的是特性和功能损耗。FPGA对PON终端设备给予了另一种方式，这类FPGA是LatticeSC系列产品。这种元器件根据合拼每一个I/O内的独特逻辑性来解决BMR的试炼，可动态性地满足不一样的线而不用应用FPGA逻辑性。

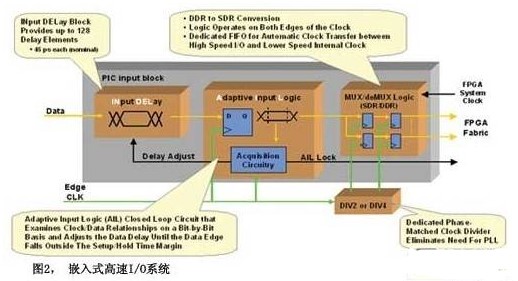

如下图2所显示，置入在每一个I/O中的是键入延迟块（INDEL）和响应式键入逻辑性（AIL），动态性地赔偿时钟频率相位差转变，使每一个管脚的速度达2Gbps。终端设备的結果是详细的I/O系统软件，适用迅速锁住時间和传统式BMR的特性，但拥有很高的处理速度，并且是功耗低的程序编写服务平台。
怎样开展AIL相位差调整
传统式的BMR应用钟表数据修复（CDR）在OLT中造成上涨取样钟表。如前所述，用以GPON运用的钟表方式规定专用型的功率大的电源电路，以达到趣味性的速率和上涨通道的锁住時间规定。由于GPON的mac层是根据目前的TDM机器设备，GPON其自身的特性是時间环，意指在OLT当地的参照钟表可以当做参照钟表来取样键入数据信息。AIL运用这一当地OLT钟表源造成当地的625MHz钟表。这一钟表用于对键入数据信息取样，对持续突发性方式开展动态性延迟，线接好几个ONU时赔偿上涨通道的相位差转变。

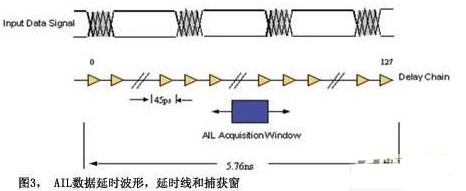

128个抽头的延迟（每一个45ps）也就能好几个键入数据信息的持续周期时间，在延迟链接中一切时间段都能开展取样。响应式键入逻辑性（AIL）监管这一键入数据信息的好几个取样，动态性调节钟表，数据信息相位差关联，直到寻找合理的取样点。带有数据信息、变换、颤动和噪音的键入数据信号根据延迟链接。因此AIL根据延迟链滚动捕获窗，依据独立的数据交换找寻平稳的数据信息。一旦发觉平稳的数据信息，AIL将再次监管键入和数据信息，动态补偿因为加工工艺、工作电压和溫度而导致的低频率颤动，飘移和转变。用延迟链创建数据信息的好几个复本的新方式给予了比用快速钟表取样数据信息功能损耗低的解决方法。图3为对AIL方式的观查。

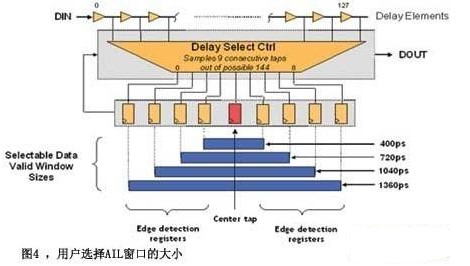

AIL窗用于从延迟链获得取样数据信息。这一窗带有边缘检验存储器和核心抽头取样存储器。核心抽头存储器是取样到数据信息的具体存储器，接着再送至FPGA。边缘检验存储器是窗的“双眼和耳朵里面”，由于其意见反馈给予了开展科学研究优化算法的信息内容。在较大的窗，取样存储器的每一个边有4个边缘检验存储器。图4展现了AIL窗的存储器遍布和窗的尺寸。

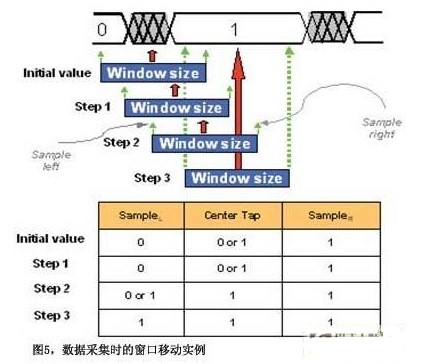

最坏的捕获时间是对话框的核心正对着数据交换时。因此对话框逐渐检索无噪音的数据信息，较为从边缘检验取样到的信息和核心抽头存储器的数据信息。依据那些值，对话框以90ps步幅单方位地持续挪动，直到寻找比较稳定的数据信息。一旦寻找比较稳定的数据信息，AIL再次追踪钟表，数据信息相位差关联，赔偿低速档颤动，飘移及其加工工艺、工作电压和环境温度的转变。图5展现了检索全过程。
根据测算最烂状况的资料合理阶段来明确对话框的尺寸，如下图6所显示。客户挑选较大的窗以兼容测算出最坏状况窗。比如，上涨GPON运用中数据阶段为800ps。GPON标准容许的颤动为0.4UI，結果数据信息合理阶段为480ps （800ps“320ps）。因而，从所给出的GUI中挑选400ps的页面规格。

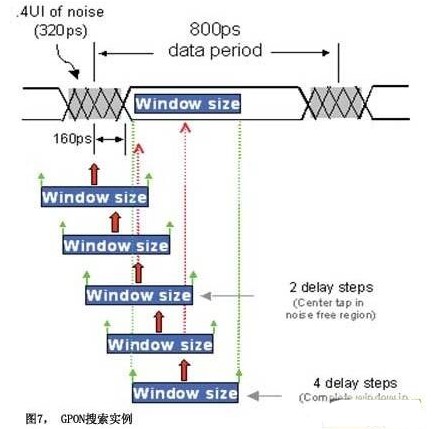

一旦明确了对话框尺寸，就可以考虑到对话框的挪动。对AIL捕获的最烂状况是务必处理160ps颤动，即变换机构的起止点，如下图7所显示。依据90ps步幅，对于AIL选用合理数据信息的核心抽头存储器得用2个延迟步幅（180ps），对于在无噪音自然环境中的全部对话框，要4个延迟步幅。记牢客户从核心抽头存储器见到数据信息，因而针对客户接受，检验合理数据信息，不用全部窗在在无噪音的条件中。由于每一个延迟步幅，AIL必须4个变换，在8个数据交换以后，客户会见到很好的核心抽头数据信息，在16个数据交换内全部窗在无噪音的条件中。对于原始数据采集時间，二者皆好且合乎GPON标准。
颤动忍受
根据数据交换，AIL再次监管和挪动对话框。优化算法与对话框设计方案使AIL忍受高频抖动，根据持续监管相位差关联挪动对话框以维持无噪音的自然环境对低频率颤动作出反映。

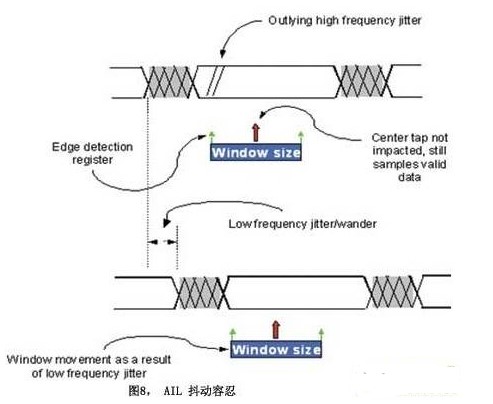

一旦对话框发觉数据交换的部位，边缘检验存储器当担油压缓冲器的作用应对高频抖动。图8展现了高频抖动的产生，而且入侵了AIL窗。假如检验到4个持续時间的传输，对话框将产生挪动，假如第一个传输所有能看到，AIL会对于此事忍受，由于这不能危害在窗之间的核心抽头存储器的取样数据信息。
图8还表明了在低频率颤动、飘移的情形下， AIL是怎样赔偿相位的。在挪动对话框以前用4个内嵌边缘存储器使AIl迟缓地调节低频率颤动（或飘移）。对于数据交换，用内嵌的落后优化算法，对于颤动和飘移AIL起低通过滤器的功效，能追踪因为加工工艺、工作电压和溫度更改而发生的转变。
结果
把更高一些的网络带宽带来第一公里顾客的技术创新造成了GPON技术性的受欢迎。现如今有各种各样有效的解决方法，不断发展的新技术将在于未来能完成多快，降低成本的解决方法。具备可靠性能用以BMR的集成化OLT信号接收器用单独一个、可更新的小规格封装形式，且仅有如今解决方法一半输出功率的解决方法最后将加快GPON技术性的受欢迎。
