一、內容及应用领域：
本安全操作规程要求了本企业全部种类 PCBA 主控板涂漆三防漆的操作规范、加工工艺规定和品质规定。
二、应用原材料、专用工具
三防漆、装漆盒、胶皮手套、防护口罩或防毒面罩、刷子、美文美句胶带纸、医用镊子、通风降温设备、晾晒架、家用烤箱
三、技术标准
1．刷三防漆维护须在 PCBA 拼装前经检测、检测达标并完全清理洗净后开展。
2．应用的刷子要维持清洁，严禁再用以别的工作；刷子上漆时要特别注意不必滴漏到不需上漆的一部分；应用后的刷子要
用稀料等清理整洁。
3. 涂敷层要全透明，而且匀称遮盖 PCB 板和元器件，颜色和砂浆稠度匀称一致。
4.加工工艺流程为： 刷涂 A 面→干固→刷涂 B 面→室内温度干固
5．喷漆薄厚： 喷漆薄厚为：0.1mm—0.3mm
6. 全部涂敷工作应不低于 16℃及空气湿度小于 75%的前提下开展。PCB 做为复合材质会受潮，如没去潮，三防漆不
能充足起保障功效，预干、真空干燥机可除掉绝大多数体内湿气。
四、涂漆三防漆加工工艺规定：
1.清理和烘板，去除湿气和水份。刷涂前务必先即将涂漆 PCBA 板表层的尘土、湿气和松脂除净，使三防漆非常好地粘
着在pcb线路板表层。烘板标准：60°C，30—40 分鐘，在烘干箱中取下后趁着热涂覆实际效果更好。
2.按商品规格及表面元器件合理布局恰当挑选应用刷子，将三防漆倒进器皿内，随后用刷子粘适度黏剂对pcb线路板开展匀称刷
涂。
3.涂漆总面积应比元器件所占总面积大，以确保所有遮盖元器件和焊层。
4.刷涂时 PCBA 板尽可能放置，刷涂后不应该有滴露，涂漆应整平，也不可有外露的一部分，涂漆薄厚在 0.1-0.3mm 中间为
宜。
5.涂漆后插式元器件多的一面往上水准摆在吹干架子上干固干固（用加温的方式可使镀层加快干固）。
6.在往 PCB 上涂三防漆时，全部联接接灯线元器件、电源插座、电源开关、热管散热器（片）、排热地区等（不能涂三防漆电子器件见备

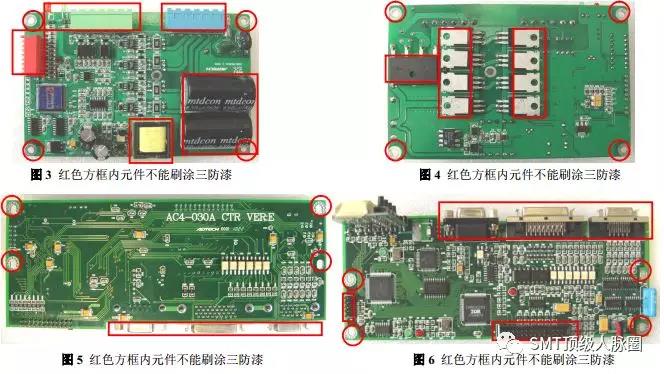

注）是不允许涂漆三防漆的,在刷涂时要应用美纹胶带遮住维护。如下图 1—图 6 是不能涂漆三防漆元器件图例表明。
7.假如期待获得偏厚的镀层，可根据涂双层较薄的镀层来得到（规定务必在第一层彻底晾晒后才容许涂上第二层）。
五、实际操作规定
1.三防工作中要在独立的密闭式房间内开展，操作室一定有优良的自然通风设备。
2.操作室禁止吸烟、饮食搭配、饮用水，工作中前不必引入脂肪性肝炎饮品。
3.实际操作时要戴好口罩或防毒面罩、胶皮手套、有机化学护目镜等安全防护器材，以防危害到人体。
4.工作中结束后，要立即清理使用过的容器，梳理、檫试专用工具和机器设备，并将配有三防漆的器皿盖盖严。
5.工作场所应干净无尘室，产尘飞舞，并严禁不相干工作人员进到。
6.专用工具和机器设备要充足接地装置，并搞好静电感应防护措施。
7.实际操作时不必将 PCBA 重合置放；PCB 板要水准置放。
8.每批原材料在应用前，应做样品干固实验（3——5PCS）。
六、品质规定
1．PCB 表层不可以有流漆、滴漏状况，不能有半湿润状况。*
2．三防漆层应整平、明亮，厚薄匀称，将焊层、贴式元器件或电导体表层维护好。
3．漆膜表层不可以有橘皮形、汽泡、针眼、波浪纹状况。
4．不用安全防护的元器件或元器件上不需刷涂三防漆。
5．三防后的印制电路板应整洁、干净整洁，沒有电子器件损害状况。
6．表面和电子器件上沒有废弃物、指印、波浪纹、缩松、尘土等问题和外界物，无脱层、无脱皮状况。
七、存储规定
1.原料应存储在荫凉、干躁的仓库内（室内温度不适合超出 30 度），安裝有隔爆型排风系统和机器设备，并应避开热原。
2.要与其他类型的化工品分离存储，然后有清晰的原材料标志，切勿混储。
3.留意防火安全，并配置消防设备。
4.存储仓库应配备泄漏紧急机器设备和合理性的救助原材料（如沙子）。
5.仓库应维持自然通风，避免泄漏汽体集聚而引起出现意外。
6. 存储器皿应该标明合理应用日期。
7.储存仓储货架或机器设备应接地装置优良，严禁应用易造成火焰的机器设备和专用工具。
八、常见问题：
1.三防漆超出保存期，严禁应用。
2.储存器皿开封市后应密闭式储存。
3.严禁把应用剩下的三防漆倒回原储存罐体内，要分离密闭式储存。
4.长期（超过 12 钟头）未打开工作中间或储存间，应自然通风 15 分鐘后再进到。
5.不小心溅入近视眼镜应该马上打开上下眼皮，用流动性冷水或盐水清洗整洁，随后就诊解决。
6.刷涂时如觉得不适感，应快速离去工作当场至气体新鮮处，呼吸不畅时给与供氧，随后就诊解决。
备 注：
不能涂漆三防漆的元器件：
1.功率大的带排热面或热管散热器元器件、功率电阻、输出功率二极管、水泥电阻。
2.拨码开关、可变电阻、无源蜂鸣器、充电电池座、商业保险座（管）、IC 座、轻触开关。
3.全部种类电源插座、排针、接线端子排及 DB 头。
4.插入式或贴式发光二极管、数码显示管。
5.别的由工程图纸要求的不能应用三防漆的一部分及元器件。
6. PCBA 主控板的螺钉孔不可以涂漆三防漆。
