文中阅读时间8-10分鐘
—————— 写在前面 ——————
从世界各国各大型厂发布的型号看来，
防水手机慢慢变成大型厂各型号的标准配置：
iPhone：iPhone X 防潮 IP67级
三星：Galaxy S8 IP68级
华为公司：Mate 20 Pro IP68级
Google：Pixel2 IP67级
sony：Xperia XZPremium IP68级
……
也有像小米手机、OPPO、vivo等并没有立即标志手机上防水级别的生产商，或多或少也会广告宣传自己手机上是可以防潮的。
日常日常生活，觉得手机防水的要求并不明显，为何这种大型厂都这般不辞劳苦地追求完美防潮的作用？
1、从选购的方面看来，防潮防污工作能力变成消费者挑选选购iPhone7的第二大原因，自苹果发布会iPhone7以后，企鹅智酷对57000万网民开展《iPhone 7中国消费者购买意向报告》的调研，在其中手机防水作用变成客户选购iPhone7的第二大原因，有42.6%的网民挑选因防潮防污作用而选购。
2、从售后服务的方面看来，据IDC在2015年公开发行的调查结果显示，在全部维修的机器设备当中，无防潮解决造成手机上毁坏的额度极大，液态入侵是继爆屏以后手机上维修的第二大毁坏缘故，占比较高达35%，仅2015年就约有3.28亿部智能机由于液态入侵而损伤。
IDC可能，现阶段全世界仅有不上10%的智能机具有防潮特性，每一年因为液态入侵而产生的损害则达到967亿美金。
要了解，不上手机售价1%的防潮解决成本费，可以降低30-40%的手机上维修占比，从这一方向而言防潮解决领域的销售市场室内空间太有想像力了。
01
IPXX安全防护管理体系
在科学研究防水涂料行业前，先开展一个简洁的科谱：

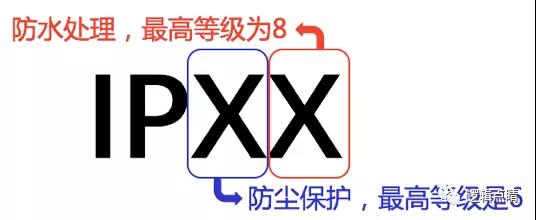

日常见来评定手机上防水等级，会常见到IPXX这一国际性上对于电气设备电子产品对脏东西侵入的防水等级管理体系，IP是Ingress Protection的简称。
IPXX中第一个X表明触碰维护和外界物维护级别，主要是反映防污维护，最大级别是6，彻底避免外在因素及尘土入侵。

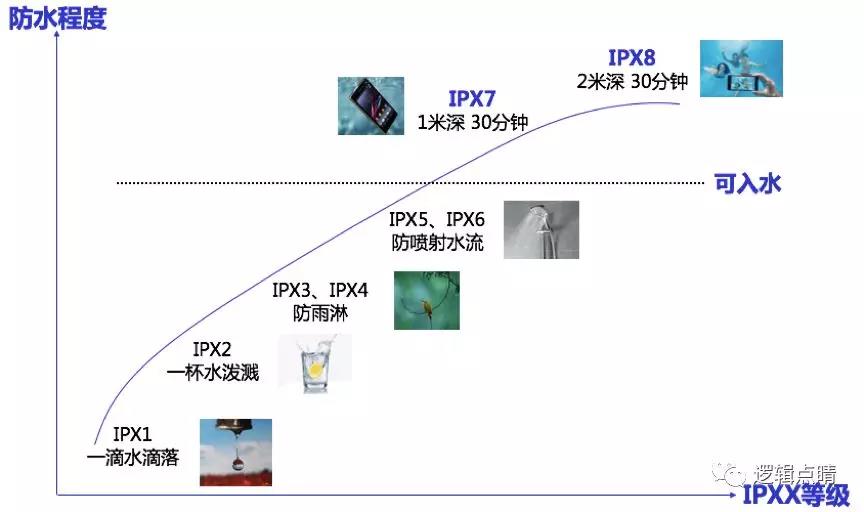

IPXX中第二个X表明防潮维护级别，最大级别是8，从IPX1-8防潮工作能力先后提高，IPX8可以在一定压力下长期性泡浸，IPX1-IPX8的防水等级大约如下所示：
了解了不一样的防水级别以后
在购买手机和应用手机上时
最好是先辨别自身的手机上处在哪些防水等级
以防造成不幸……
终究肾仅有2个……
02
技术方案

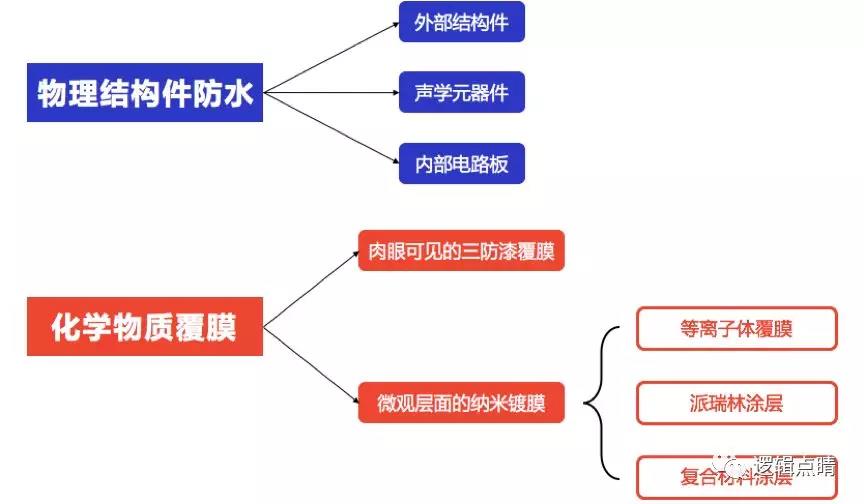

了解了防水等级以后，大破冲霄楼，大家聊一聊手机上究竟如何完成防潮的，关键有这两种方法，物理学零部件防潮和化合物覆亚膜这两类，而覆亚膜技术性下边又有几种细分化方法：
一、物理学零部件防潮
物理学防潮关键有三块位置：外界零部件、声学材料电子器件、內部线路板。

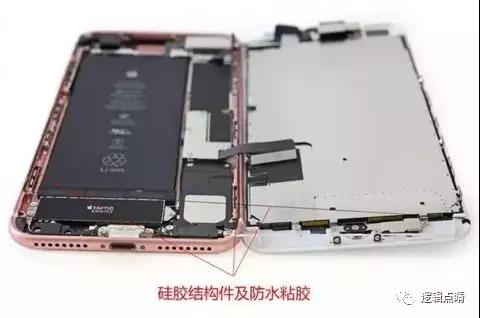

外界零部件上，多选用一体化整体机身，降低整体机身的拼凑，进而降低整体机身间隙，在內部的声学材料电子器件和內部电路板上，多应用防水密封胶条、硅橡胶密封圈、粘胶剂等对內部的相接处开展维护，进而阻拦尘土及液态的侵入。
但是不管从设计方案或是从制作过程，零部件防潮针对耳机插孔、电池充电孔等外露在外面的位置难以维护，自始至终会对型号美观大方导致危害，并且会由于零部件的衰老、坠落磕绊等出现意外损坏造成防潮特性降低显著。
像三星、sony等公司完成的IP68级防潮，也有iPhone完成的IP67级防潮关键全是根据零部件防潮，华为公司的Mate 20 系列产品有零部件防潮解决可以做到IP68等级，沒有零部件防潮解决仅有IP53等级，差别十分明显。
二、化合物覆亚膜
1、三防漆、打胶、氟化氢液等覆亚膜

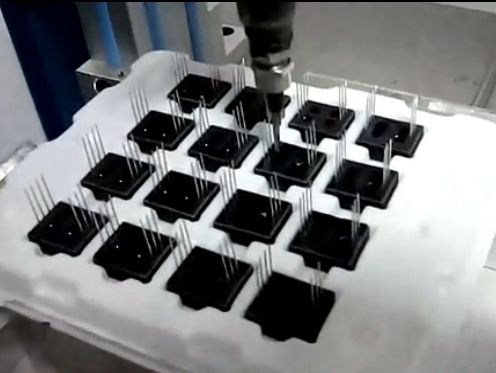

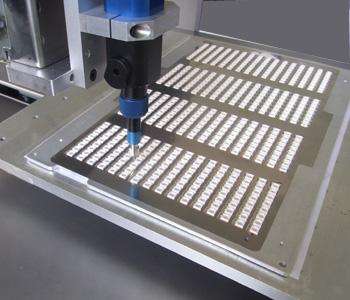

三防漆以丙烯酸树脂为主导，打胶和氟化氢液（也有硅胶材料、聚氨酯材料等）则是此外一种安全防护的胶体溶液。将这三种原材料根据自动点胶机、打胶、喷漆、泡浸等方法解决至PCB板上，进而完成安全防护。
三防漆、打胶、氟化氢液等覆亚膜解决成本费及门坎也不高，可是这类加工工艺会产生显著的一些问题：
一是因为实际操作的细致度问题，会造成PCB板上边缘处无遮盖、无维护，在集成ic引脚处不容易涂敷；
二是这类处理方法必须使用很多有机溶液，导致显著的环境污染环境污染问题；

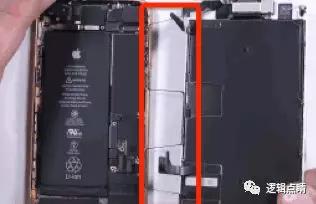

三是这类覆亚膜方法终究并不是外部经济方面的化学变化，会给商品显著体重增加，并且危害电子器件的总体排热作用和导电率能，因而一般只有在外壳整体机身、监控摄像头相接处喷漆，苹果iPhone8在內部的PCB板、监控摄像头构件联接上面开展了三防漆的喷漆。
2、纳米镀膜：（化合物覆亚膜的第二种）
从加工工艺和表层的镀膜成份的差别上去区别，有三种纳米镀膜挑选：
（1）等离子表层的镀膜

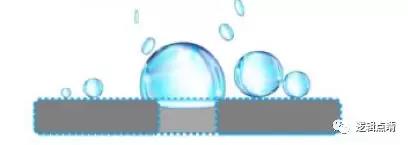

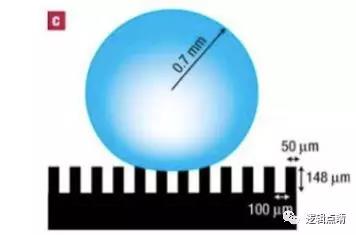

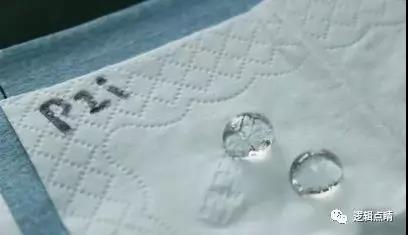

在商品全部表层涂上一层薄厚以μm~纳米技术计的高聚物，表层产生微突构造，吸咐汽体分子结构产生汽体塑料薄膜，并且水珠的表面张力趋向最高值，没法渗过纳米技术层表层，最终产生像菏叶一样的亲水性实际效果，相近下面的图：
低温等离子覆亚膜主要是用氯化物完成，最先因为等离子具备很强的专一性，会造成商品保护膜厚比较严重不均匀；
次之则是等离子膜必定有孔隙度，可以防泼溅，可是不可以防泡浸，并且是根据亲水性构造来让流水走，一旦表层水珠工作压力提高，比如泡浸或是超强力喷出，那麼便会让水立即渗透到，达不上维护实际效果。
想像一下菏叶应对超强力自来水龙头时立即被流水打破菏叶的情景……
（2）派瑞林
根据CVD（化学气相沉积法），由活力小分子水在电子器件表层“生长发育”出彻底迎合该物件样子的高分子涂层，产生一层无孔隙度的纳米涂层，和等离子覆亚膜的亲水性构造不一样，可彻底完成与水的阻隔。
派瑞林这类防潮构造可以让电子器件防潮、耐腐蚀，但仍有缺陷：
一不是耐热，长期性运用溫度只有在100℃下列；
二是在阳光照射下非常容易裂化，阳光照射下2周就失绿裂开；
三是不可以阻隔氧气分子的渗入，防潮可是不可以抗氧化。并且派瑞林膜自身没法导电性，因而许多地区不可以镶上派瑞林膜，造成了派瑞林的应用领域遭受巨大的限定。
（3）复合材质镀层
复合材质镀层也是用CVD方法在电子器件表层完成遮盖，主要成分不一样，先将一层高分子涂层生长发育于电子器件表层，接着再遮盖上一层紧密的金属氧化物纳米涂层用于阻隔o2避免电子器件被氧化。与派瑞林一样是完全阻隔外界水分及气体的技术方案。
复合材质镀层根据氢氧化物促使复合材质镀层完成抗高溫（150°高溫）、抗氧化和抗阳光照射(室外立即直射10年)等派瑞林自身不具有的特点，并且要保存派瑞林这类高分子式自身无孔隙度防潮、耐腐蚀的优势，缺陷便是技术性门坎较为高。比较之下，具有抗高溫 抗阳光照射 防潮防氧 耐腐蚀特点的复合材质镀层可以巨大地扩宽本来等离子镀层和派瑞林涂层的应用领域，不但用以交易电子商品行业，还能拓宽至电器设备行业。
03
领域经营规模
1、智能机行业
正如同上边提及的，智能机內部必须安全防护的主要是三块地区，声学材料电子器件、外界零部件及其內部线路板，根据零部件（2个液体硅胶和4个O型环）开展防潮大概必须8-10元成本费，与此同时还必须用三防漆or纳米镀膜对內部线路板开展一定的解决。
成本费用约为15-20元，这也是智能手机行业中的针对防潮这一要求可以进行的广泛成本费。

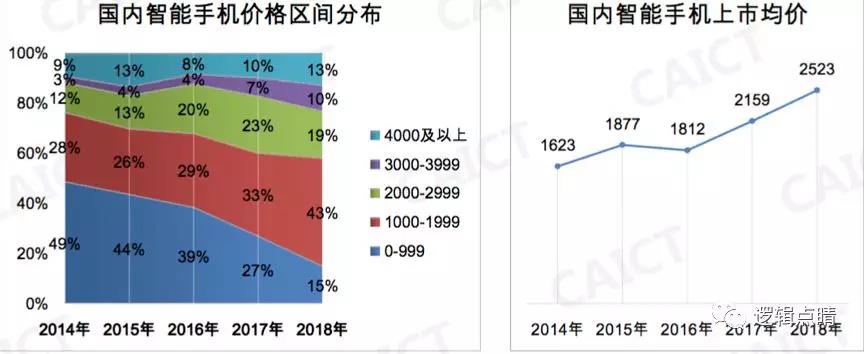

数据来源：中国信通院《2018年国内手机市场运行情况》
看一下2018年中国智能手机价格区段遍布，0-999元价格的微信只占15%。
充分考虑HUAWEIP8 这类799元价格的智能手机都能用法国P2i的低温等离子开展表层的镀膜，因此这儿大家慎重客观性地假定90%的智能手机都可以用得着纳米镀膜这类高端大气技术性。

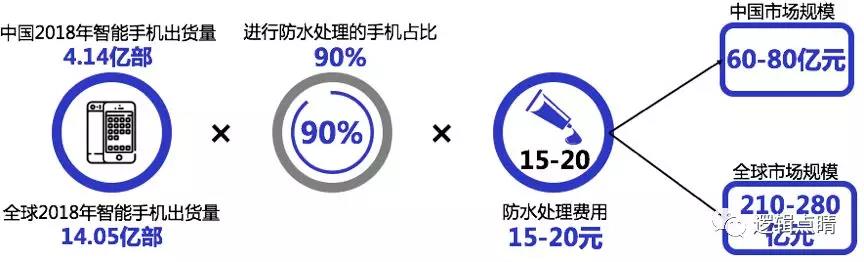

那麼融合中国和全世界2018年智能化手机出货量数据信息，智能机行业防潮解决市场容量大约为我国60-80亿人民币，全世界210-280亿人民币：
2、LED显示器行业
据LED显示器龙头企业利亚德2017年年度报告，2017年利亚德变成LED表明商品领域市场占有率第一名，全世界市场份额为14%，其LED表明商品业务流程2017年收益累计为63亿是，相匹配全世界市场容量450亿人民币。
而据中国光学光电协会领域结果显示，我国2017年LED显示器市场容量约为350亿人民币。
LED领域防潮解决行业内，计费的基本企业为xx元/平米，2017年利亚德完成约150万平方上下的LED显示器商品销售量，每平米市场价大约为4200元，据专业人士公布，LED显示器开展防潮工作的成本费各自为200元/平米（室内屏）和450元/平米（室外屏）。
从中国光学光电协会LED显示器应用联合会往日公布的《全国LED显示应用行业发展报告》数据信息看来，室内LED显示器占到了56%，室外LED显示器占据44%，相匹配均值每平米LED触摸屏防潮解决成本费占市场价比约为7%。（加权平均值）

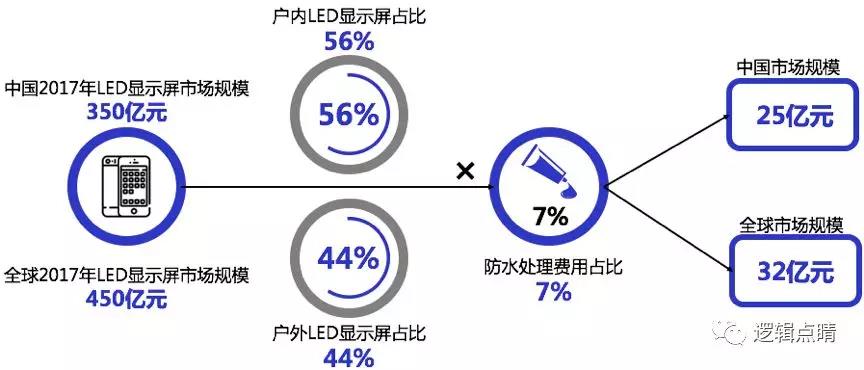

那麼LED显示器行业防潮解决市场容量大约为我国25亿人民币，全世界32亿人民币经营规模：
3、自然，更为优秀的复合型防水膜原材料对比派瑞林和等离子覆亚膜技术性，巨大地扩展了应用领域，不仅可使用于智能机与LED显示器领域，与此同时也还可使用于手机耳机、电子书籍、无人飞行器、电器产品等消费电子产品行业，及其车辆、太阳能逆变器、通信通信基站等电器设备销售市场，综合性看来，防潮解决领域处在许多终端设备的上下游，是一个千亿等级的跑道。
04
业界布局

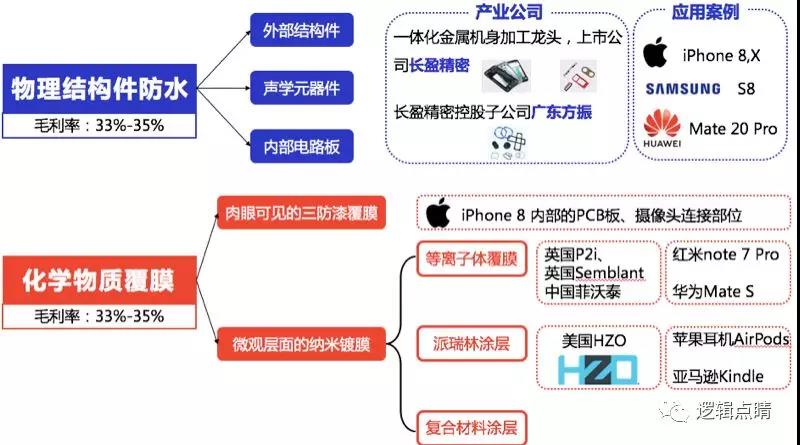

现阶段在全世界在防潮解决上不一样技术方案的
产业链企业及相应的使用实例关键如下所示：
从不一样技术方案的毛利率水准看来，进行物理学零部件防潮解决业务流程的：
毛利率大约33%-35%，这儿可以重点关注一下长盈精密。
企业自身是中国一体化金属材料整体机身制造的领头，从为顾客制做智能机整体机身的与此同时，拓宽至零部件防潮解决行业，因而在2016年8月以3亿估价项目投资广东省方振15%的股份，接着又在2016年10月以估价8.3亿回收了广东省方振36%的股份，股权占比达51%，完成控投。
而广东省方振的主要经营的业务便是液体硅胶注塑成型商品，比如硅橡胶密封圈等，此类商品的关键技术取决于液体硅胶注塑成型技术性（LSR/LIM），广东省方振是该领域的领头之一。
开展三防漆防潮工作的公司：
因为原材料及生产制造制做方法相对性门坎较低，中国并未有规模性公司，主要是以地区性中小企业占多数，绝大多数公司的运营模式是将三防漆生产制造出來以后市场销售给顾客自身开展商品防潮解决，一部分公司也会连同开展防水净化设备市场销售。
具有纳米镀膜防潮新技术的公司：
利润率水准约做到45%-50%，因为这类技术方案的加工工艺与前二者对比有显著的差别，不可以简洁地销售产品或是是开展制成品解决，因而为顾客开展纳米镀膜必须从生产线的中间商就逐渐，拓宽出一种方式：
1、来件生产加工，顾客将电子器件送至公司，公司开展纳米镀膜后必须将电子器件送返至顾客开展工程验收，并让顾客可以再次开展生产制造。
这类商业运营模式针对用户的生产制造排版设计会造成显著的调节危害，彼此必须开展预产期相互配合。
2、厂中厂方式，由公司立即将纳米镀膜生产线放入顾客加工厂中，以零售价 中后期运维管理花费的方式开展商品生产加工收费标准，可以显著提高生产率。
这类商业运营模式在构建之初难度系数比较大，必须超强力的营销团队开展持续科技攻关，可是假如公司可以进到一家公司，而且一直维持产品优点而不被剽窃，那我们对顾客而言，中后期的转换成本极高，可以为纳米镀膜公司产生较强的环城河。
