地面如何在需要之前减少电路板噪声

实木多层板的接地质构造可以显着提升电源电路的噪音特性。针对单面板，大家通常不可以有地平面图，大家期待有越多的噪声和排出。因为这一限定，大家更喜欢实木多层板，除非是成本费总体目标驱使大家应用两层板。

即使大家沒有含有两层板的地平面图，依然是可用以改进电源电路特性的技术性。文中详细介绍了接地装置网格技术，它容许大家为两面线路板完成高效率的接地装置电源电路。

地平面图怎样减少线路板噪音？为了更好地能够更好地了解“地”技术性的运作，它将协助您最先掌握PCB中地平面图的作用。请浏览我的文章内容，掌握路面怎样在必须以前降低线路板噪音。

什么是网格化地平面图？

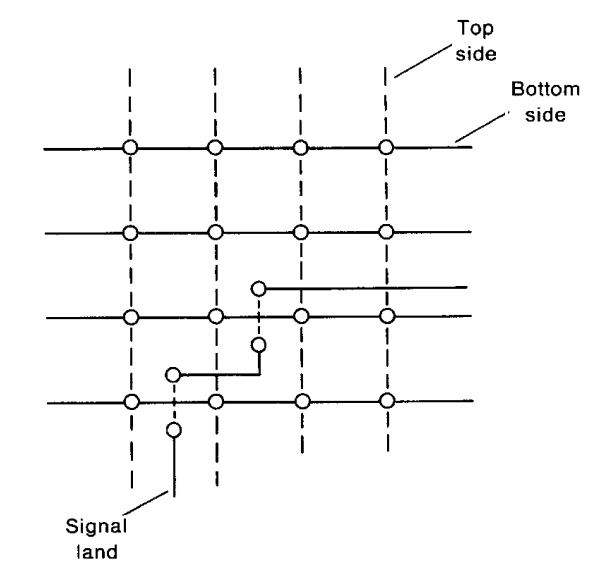

路面网格图由PCB上的接地装置互联网建立。比如，如下图1所显示，我们可以在线路板最底层有一些水准接地装置布线，高层有一些竖直接地装置布线。除此之外，在竖直和水准路面运动轨迹的交接点处有孔。

图1。照片由TI给予。

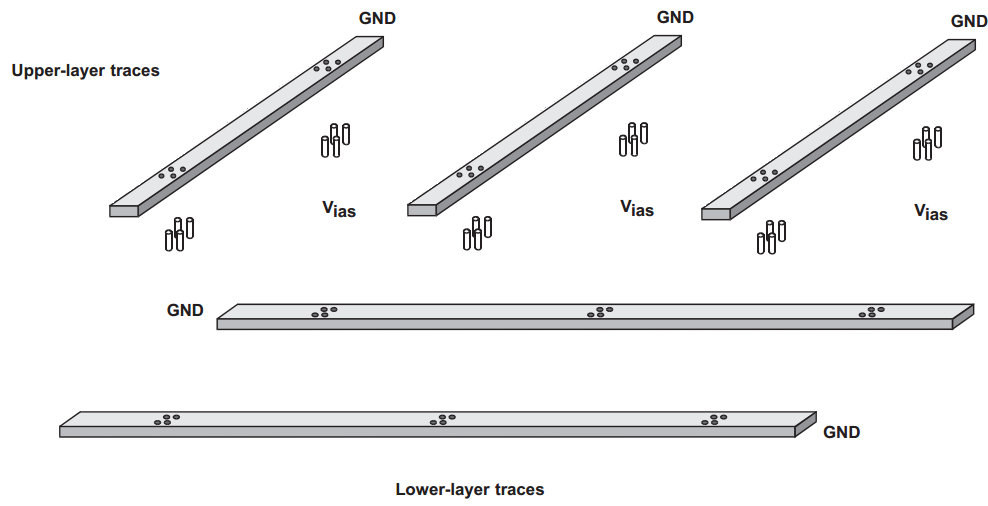

以上技术性怎样建立低电感器地系统软件？图1中的网格图非常不光滑。图2中表明了更细致的接地装置网格图（不区别底端和顶端接地装置迹线）。数据信号布线将左上方的栅压导出联接到右下方的栅压键入。

图2。照片由EMC和印刷线路板给予。

如您所闻，可以根据路面网格图给予的很多取代回到途径关掉当今循环系统。尽管有很多并接的回到途径，但绝大多数电流量将穿过挨近数据信号布线的途径，以降到最低途径电感器。图内表明了很有可能具备相对性较小电感器的很有可能回到途径。

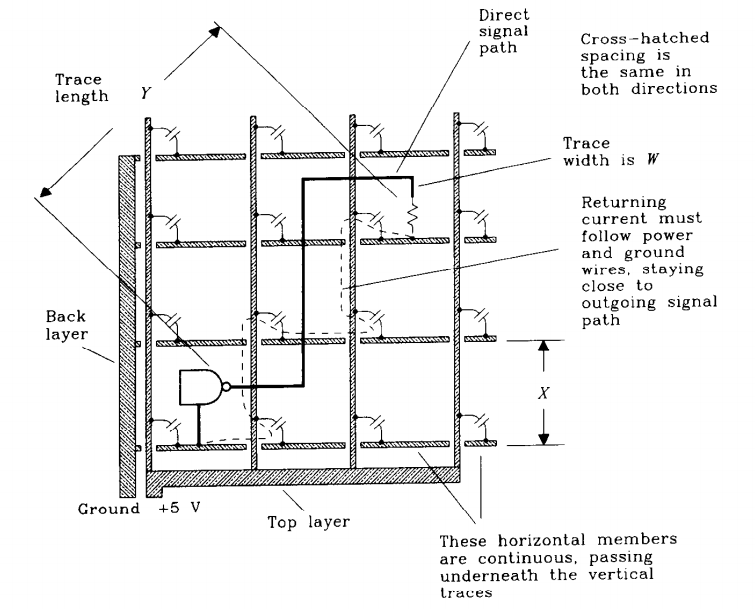

一定要注意，针对接地装置网格图，您很有可能务必应用好几个通孔来在PCB上走线数据信号布线。如下图3所显示（图2的设计概念中沒有表明）。

图3。照片由电磁兼容测试性详细介绍给予。

因而，它更强使大部分高层迹线竖直运作，绝大多数最底层迹线水准拓宽，便于必须很少的通孔。

它的能力怎样？

查验路面系统软件实效性的一种方式 是精确测量电路板上各种各样IC中间的接地装置噪音工作电压。一项科学研究较为了应用接地装置网格图的两层线路板的IC的地线管脚与选用点射接地装置的相近设计方案的地线管脚中间的工作电压差。该研究表明，接地网可以将IC的地线管脚中间的工作电压差从1000 mV减少到100 mV（这也是各种各样IC组成中间的最好改善）。依据此项科学研究，当运用路面网格技术时，线路板辐射源降低了约7 dB。相关此科学研究的大量详细资料，客户程序Henry W. Ott的电磁兼容测试性水利工程的第10.5.3节。

为了更好地显着减少接地装置电源电路电感器，应应用0.5英尺或更小的接地装置网格图间隔。通常，伴随着输出功率的提升，大家很有可能必须应用更细致的网格图来给予大量的并行处理途径并减少接地保护电感器。接地装置网格技术与输出功率达到10 MHz的电源电路兼容;在这个工作频率以上应当应用地平面图。

路面网格技术的别的版本号

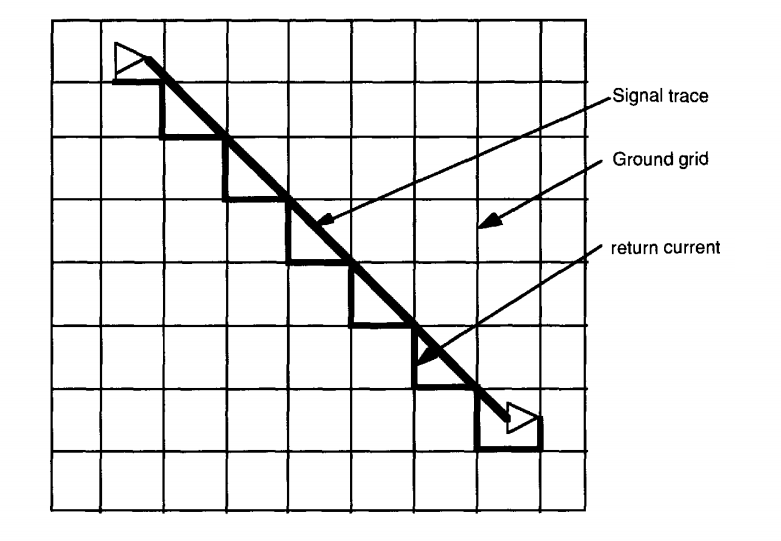

不一样的书本和运用手记都指出了略有不同的版本号地技术性。尽管图1的路面网格图仅发生在路面运动轨迹上，但詹姆斯·罗伯特和乔治·格雷厄姆所着的“快速数字设计：黑魔法指南”一书提议如下图4所显示。

图4。照片由詹姆斯给予来源于快速数字设计的Johnson和Martin Graham：黑魔法指南。

在这样的情况下，高层的竖直电线接头被电源插头更换。水准预制构件联接到路面。一定要注意，这种接地装置布线坐落于线路板的底端而且是持续的;他们不容易被高层的电源插头断掉。图4的接地装置网格图将起功效，由于沟通交流流回电流量可以顺着接地装置走线应开关电源布线一样优良地流到其源极。因为过孔不可以用以此计划方案，大家务必在竖直和水准布线的交接点应用旁通电容器。这种电容器应具备高品质，以使电流量非常容易流到其推动栅压。

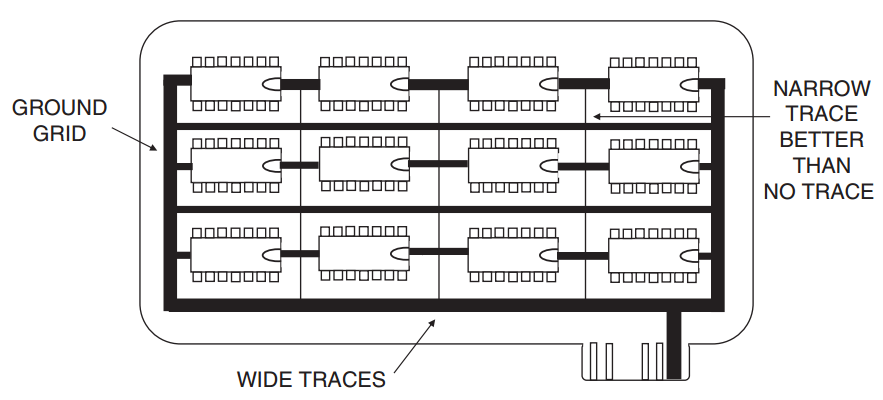

大家可以在高层和最底层上都是有接地装置和开关电源布线。如下图5所显示。

图5. 照片由TI给予。

这将占有大量的线路板室内空间，但大家预估它会主要表现出更低的电感器，由于如今回到电流量可以穿过接地装置布线和开关电源布线。穿过开关电源布线的回到电流量一部分将应用旁路电容抵达周边的接地装置布线，根据它可以流到推动门。

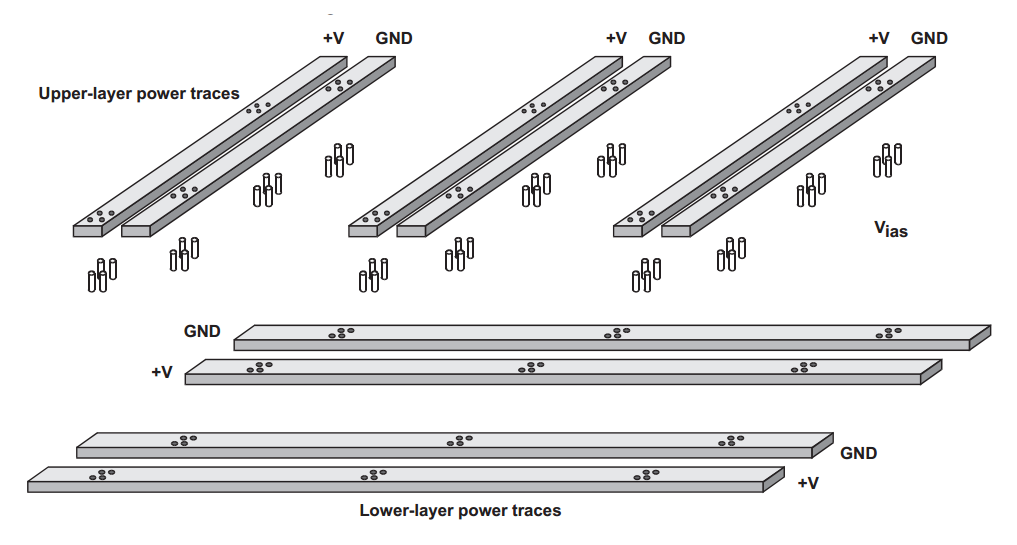

假如线路板室内空间比较有限，则不允许应用宽迹线，您可以应用窄迹线完成网格图。如下图6所显示。

图6。照片由电磁兼容测试工程项目给予。

宽布线可以带来更低的电阻器，这针对低频率考虑到十分关键;殊不知，即使是窄的迹线还可以为电力网系统软件提升很多并行处理途径并减少接地装置电感器（高频）。

结果

接地装置途径电感器可根据几类不一样的体制提升线路板噪音。实木多层板容许大家有可以显着减少接地装置电感器的牢固接地质构造。殊不知，针对单面板，大家务必选用别的技术性，比如接地网，来完成低电感器接地保护。一项研究表明，路面电力网可以将发送降低约7 dB，地工作电压差别降低一个量级。
