非功能性垫片的作用详解

四层或更双层的线路板层叠通常具备埋孔，这种埋孔联接到沒有电联接的层上的焊层。这种非多功能性垫圈应当留有，或是应当留有？文中详细介绍了该问题并出示了資源。

在建立双层PCB时，在生产全过程中会建立通孔以联接各类层上的铜。过孔可以越过他们不用电联接的层。因此问题就变成了，你是不是应当在这种层上再加上底垫？

有时候，决策是在生产厂给你作出的，在生产全过程中，在生产制造以前将非作用垫清除。但问题依然存有。

大家应当在制定中保存非多功能性焊层或是清除他们？

用以6层局部变量的埋孔过孔，含有非多功能性焊层（左）和清除（右）

陪审员仍在探讨，但仍趋向于解决。在您自身决策以前，这儿是一个简述和相关该题材的信息内容的连接。

去除非是多功能性垫的实例

打孔使用寿命

印刷线路板由铜层和基材层构成。在几乎全部状况下，钻穿基材比钻穿铜更非常容易。很多股东会将拆卸非多功能性垫圈以增加麻花钻使用寿命，室内设计师很有可能始终不可能了解。为何麻花钻使用寿命遭受关心？损坏或震动的麻花钻可以造成微缝隙，这种微缝隙接着会毁坏电镀工艺全过程并造成间隙。为了避免这样的事情，务必在要求总数的孔以后监控和拆换麻花钻。

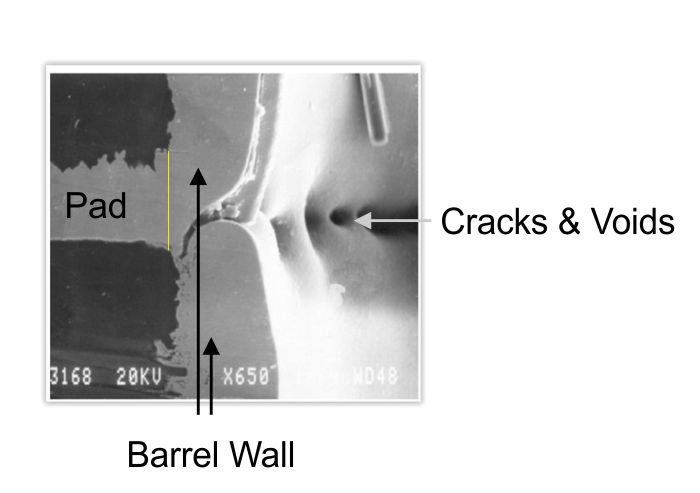

表明埋孔筒和铜层中间的契形间隙的电子器件显微照片。图象的右半部一部分表明了一个竖直的桶壁，有好几个缝隙和间隙。图象的左半一部分表明了埋孔垫。照片应用了杜邦公司的Karl Dietz博士研究生。

防止高频率问题

快速电源电路规定通孔为尽量短而且没有多余的铜柱 – 这种会更改数据信号同轴电缆的特性阻抗。底单也有可能造成有什么问题的数据信号反射面。假如由短截线影响的单通道散播延迟时间相匹配于数据信号光波长的四分之一（或四分之三，或五分之四，这些），则反射面数据信号将延迟时间大半个周期时间。当初始波型与反射面波型紧密结合，数据信号遗失（相关其他信息，客户程序此文章内容）。十分高频电路的设计工作人员通常会移除非是多功能性焊层并使埋孔“反钻”，即从另一侧钻出来（略微大一点）以清除短截线。

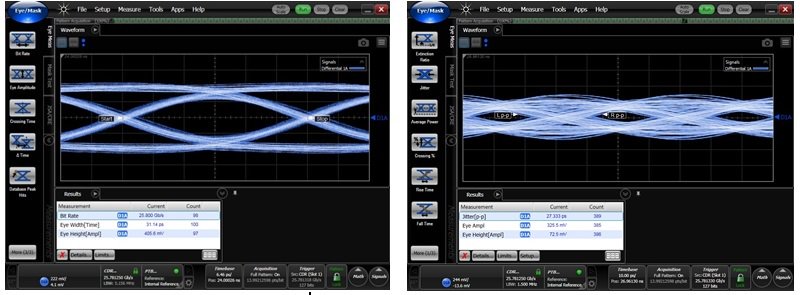

这种眼图表明了背钻埋孔存有的潜在性改善（左）与底单对比，底单留到原点（右）。照片由ti.com给予

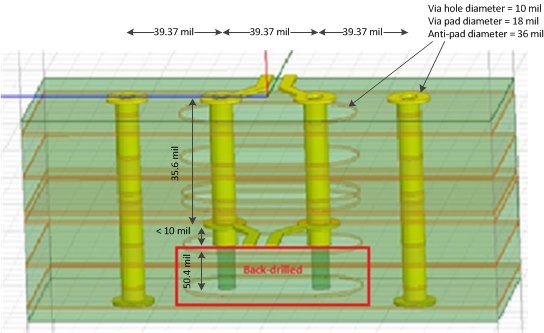

B ack-drilled 过孔表明在最少层。图象由德州仪器企业给予。

如上所述，失效的螺孔焊层（及其防焊垫）占有珍贵的线路板室内空间。这有益于删掉未采用的垫。

在这个事例中，除去失灵的焊层（左）容许铜浇筑添充大量的板，而不是无作用焊层的版本号保存。

假如您的PCB在出货前早已过电子光学查验，未采用的焊层也有另一个缺陷：非多功能性焊层的电子光学查验如同他们的作用对应物一样。除去垫圈会降低查验時间。

维持非多功能性垫圈的状况

大部分成分在加温的时候会胀大，在制冷的时候会收拢，可是不一样的原材料有不一样的传热系数和不一样的线膨胀系数，因而，他们不容易以匀称的方法胀大或收拢。除此之外，印刷线路板具备部分热原，比如务必损耗很多输出功率的线形电压调节器。

上一个AAC新项目的二块PCB的FLIR照相机图象展示了二块联接的PCB中间的热差别。

不移除非是多功能性垫片的生产商出自于客户满意或机械设备缘故那样做。她们觉得，当埋孔轴与尽量多的层黏合时，它给予附加的z轴抗压强度，抵御热变形的内应力，这将会造成埋孔筒中的开裂和分离出来。

照片由http://www.pwbcorp.com给予，表明在Z轴拓展期内散播裂痕。

資源

DFR Solutions对好几家线路板生产制造企业开展了调研，結果发觉在其中大部分都除掉了非多功能性焊层。 （她们的科学研究是文中的设计灵感来源于。）

PWB互联解决方法的一篇文章宣称，和非多功能性焊层黏合的高纵横比埋孔见到长短降低10-30％长期性特性及其和非多功能性焊层相接的低纵横比埋孔使长期性特性提升10-15％。 （纵横比是埋孔长短与直徑之比。）除此之外，她们的研究表明，无效通常产生在最里层。

结果

假如这也是您第一次听见这一争执 – 您也许会删掉无作用的打击垫以运用附加的路由器室内空间。可是，假如打孔离总体目标好多个密耳，请保证埋孔周边有充足的间隔。假如您已经设计方案务必在溫度或环境湿度产生巨大起伏的工作环境很多年的线路板，您应资询可靠性工程师以得到进一步的提议。
