订购和组装印刷PCB电路板的注意事项详解

在文中中，大家将进行挑选生产商生产制造订制PCB板的一些最佳实践。

购买和拼装印刷线路板综合性指引

文中是系列产品文章内容的一部分：

PCB电路原理图和线路板合理布局

怎样为订制包装印刷电源电路板转化成生产制造文档

如何选择PCB生产商

挑选PCB生产制造商

这决不是尝试给予全方位的您很有可能要想用以低总数订单信息的加工厂房子明细;该信息内容可根据Google随时随地获得。反过来，我觉得依据我的常识和工作经验明确提出一些提议。我不会想要评价一个特殊生产商生产制造的线路板的品质，由于我从来没有接到过我觉得生产制造欠佳的PCB（我不知道这是由于我很幸福或是由于我有鉴别严苛品质的晶圆厂房的技巧。我觉得可以安全性地假定全部下列的晶圆厂都能给予功能完善的PCB。

Oshpark

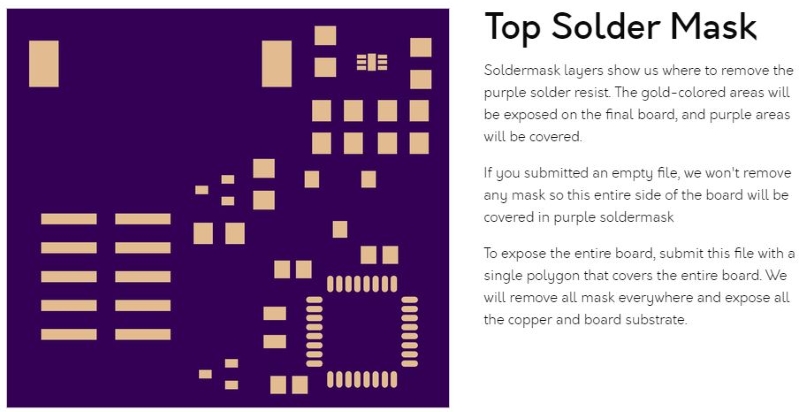

关键优点取决于价钱，挺不错。 Oshpark订单信息受限制，依据您的详细情况，这种限定可能是彻底不能接纳的，彻底无关痛痒的，或是处于二者之间的任何地方。交货時间也较长，但一样，假如你没着急赶时间，这不是问题。我十分赏析她们的操作界面：它形象化，形象化，并给予及时视觉效果意见反馈和信息性表述。比如：

Oshpark接纳KiCad和EAGLE新项目文档。

高級电源电路

与Oshpark对比，Advanced Circuits是一家长期性的领域管理者，给予多方位的高級作用和消费挑选。殊不知，她们并不抵制低总数订单信息，她们对合乎一些限定的两层和四层板有特殊交易。最少我认为，将Advanced Circuits分离的几件事是FreeDFM文档定期检查她们的完全免费CADAPP，称之为PCB Artist。 FreeDFM查验您的Gerber文档是不是存有很有可能推迟或防碍一切正常生产制造的问题;有一些事儿乃至会全自动改正。

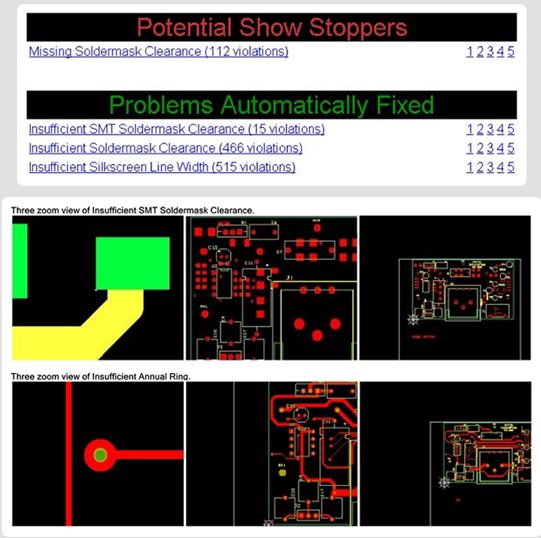

下列是Advanced Circuits网站的一个事例：

PCB Artist是一款功能完善的CAD专用工具，完全免费。这儿的“让步”就是你务必根据Advanced Circuits生产制造线路板。假如了解恰当，那麼在您应用Advanced Circuits开展原始购买后，此软件将转化成规范的Gerber文件（可以发送至一切加工厂）。总而言之，限定好像非常有效。

Sunstone Circuits

该生产商也归属于“长期性领域管理者”类型，但她们激励小额贷款订单信息和价格成本低的原形购买选择项。与Oshpark不一样，Oshpark的交货時间最短为5个工作中日（仅适用两层板），假如出自于种种原因，Sunstone可以在第二天或乃至同一天运输您的原形。迫不及待地贪大求全。与Advanced Circuits一样，Sunstone给予了一个完全免费的CAD专用工具（称之为PCB123），看上去十分让人印象深刻。我从来没有试着过，但该网址宣称它已被企业和组织作为intel，霍尼韦尔和美军科学研究试验室等待名企业。假如您对Sunstone或PCB123有一切工作经验，请发帖子并告知大家您的念头。

挑选安装方式

通过这么多资金投入设计方案，定期检查生产制造印刷线路板的时长和活力，可以让人伤心地意识到您早已取得成功地完成了生产过程中最艰难的一部分。状况并不一直这般，但如今 – 即中小型（要不是无足轻重），聚集的外表贴片元器件的时期，有时候乃至沒有突显的导线 – 将构件物理学联接到电路板上的问题可能是较大的对低量PCB生产制造的试炼。

您有四种挑选：技术专业拼装，DIY回流焊炉，热风焊枪电焊焊接和手焊（即应用电烙铁）。我不会准备探讨手焊，由于在绝大多数状况下，这将是艰难的，脱离实际的或彻底不太可能的（虽然电烙铁针对小的返工每日任务肯定是有效的）。大家一起来看看别的三个选择项。

技术专业安装

这儿的首要阻碍是成本费。自动装配技术性完善且相对高度靠谱，但该全过程在政治上不适宜低总数订单信息。它还必须另外的生产制造数据信息：

BOM信息内容：组装厂必须的信息内容使她们可以购买零件或机构您带来的零件。

电焊焊接面具：您必须递交Gerber文件，以鉴别在焊锡膏堆积全过程中务必接受焊接材料的线路板地区（比如，IC管脚焊层）。 （焊锡膏是回流焊炉拼装中采用的焊接材料种类。）这很有可能有点儿繁杂，由于在某种情形下，您必须建立电焊焊接掩膜系统分区，将一个大焊层分为几个较小的焊接材料矩形框黏贴（相关详细资料，客户程序此文章内容）。

置放数据信息：这包含板上每一个构件的室内空间座标和转动。假如部件不清楚什么部件在哪儿及其怎样定项，则设备不可以置放部件。

在某种情形下，您也许会以为自身拼装线路板比造成和翻倍更少不便 – 查验全部这种附加信息内容。

我明白仅有一家企业（MacroFab）可以以科学合理的成本费实行低总数的自动装配。假如您寻找一切别的方法以相近价钱得到相近服务项目，请在留言中告之大家。

DIY流回

这类方式让人诧异的是行得通的。一般的思想就是你储放焊锡膏，置放元器件，将PCB烤制在一个更改主要用途的家用烤箱中，随后vo。 AAC早已有很多对这一主题风格的信息内容：

为焊接材料流回炉设计方案自身的控制板

手动式操纵的家用烤箱收购炉介绍

将您的烤箱烤箱变为热电阻精确测量系统软件

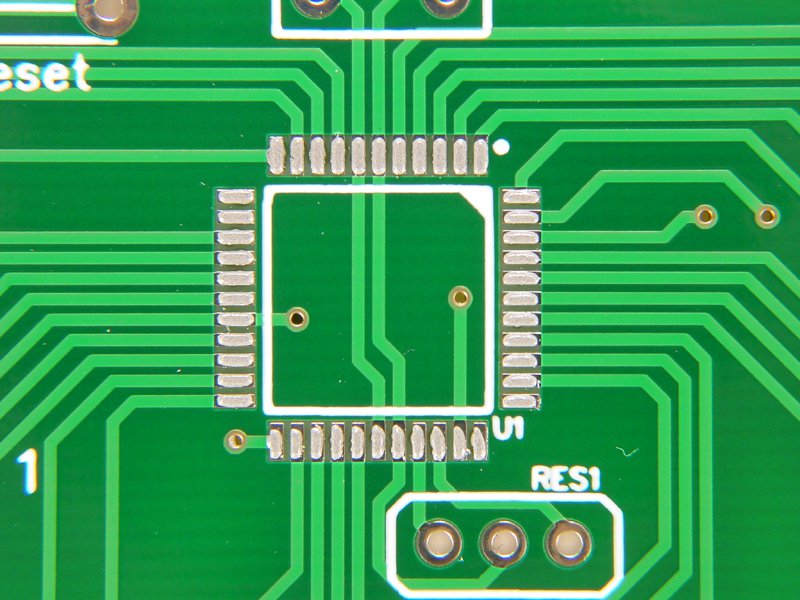

手工制作将焊膏堆积在细微的密切间距垫上并不易;您很有可能必须考虑到应用模版，这是一个平扁物件，其张口相匹配于焊锡膏部位。文中探讨了根据模版的DIY流回。下面的图表明了AAC推动者在成本低聚丙烯腈模版的幫助下建立的出色焊锡膏堆积。

热风焊枪电焊焊接

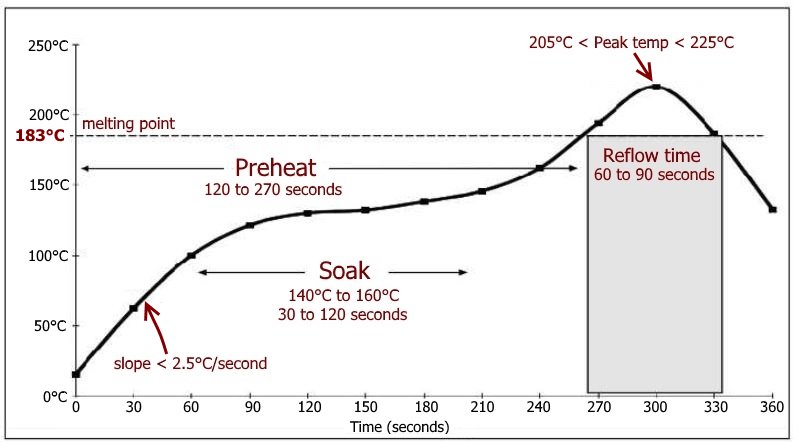

热风焊枪部件和DIY回流焊炉中间的唯一差别是热原，这也是灵活运用热原的好原因堆积焊锡膏并精准置放元器件 – 一旦进行这种流程，您可以依据别的要素挑选回流焊炉和暖风。暖风针对中小型线路板而言十分便捷且高效率。流回必须更细致的设定，但它可以匀称加温全部线路板，让您能够更好地操纵溫度环境变量。流回曲线图是流回全过程中溫度应怎样提升和降低的图型表明;比如：

想起的一个问题是合理的暖风溫度。我并没有寻找有关挑选暖风电焊焊接溫度的权威性信息内容，因此你也许必须做一些试验。这是我现阶段最实际的信息内容：近期我应用溶点为138°C的超低温铋基焊接材料拼装了一块线路板。我应用180°C的暖风溫度来加温线路板，随后在具体电焊焊接环节将溫度提升到270°C。
