巧用Altium Transparent 2D视图布置电源过孔

本人的PCB设计习惯性是先合理布局走线，随后置放开关电源过孔，最终根据敷铜或是plane层开展开关电源切分将开关电源过孔联接到一起，可是有时排完开关电源过孔以后，在敷铜（切分）以后看到有独立的通孔存有，也就是这个过孔无法连接到敷铜上来。

那么就再打好多个过孔，可是有的情况下在Top Layer打了孔的情况下，并不了解别的层是否会有布线，因此打了孔非常容易矛盾随后再次找部位，特烦人，尤其是双层线路板的情况下，好双层的线，那真是要了命（一般电源电路板加工工艺不兼容埋孔和埋孔，成本费很高）。

可是我发现了可以应用Altium的Transparent 2D主视图查询线路板，那样全部层都能够展现出去，尽管亮度对比度不高了，可是在布局开关电源通孔的情况下较为简单了。

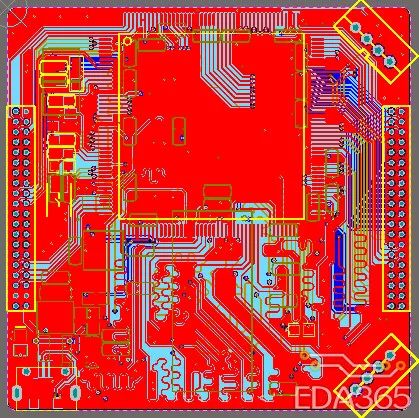

本来的Altium Standard 2D主视图查询实际效果是如此的：

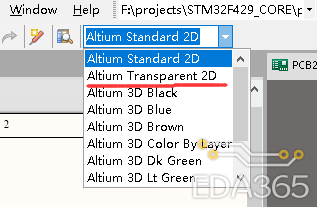

随后转换到Transparent 2D主视图：

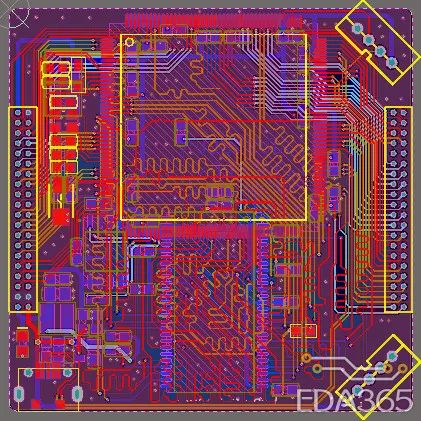

实际效果如下所示，全部层的路线都能看到。

最终布局通孔就非常简单了。
