除了 电容 外，我们 还能使用 电容

上一篇文章大家叙述了一下为何要对电源电路板上每一个部分的元器件开展开关电源去耦-光滑掉本地区电流量的一瞬间要求造成的电源插头上的起伏，进而确保本地区元器件的常规工作中，而且不容易将本区的起伏根据电源插头传送（藕合）到邻近的其他地区的电源电路上来。而电容器因为具备储能技术的作用变成了较好的去耦元器件，因而在每一个元器件的开关电源引脚上几乎都是会见到去偶电容器。

但那么问题来了：

到底必须多大空间的电容器才可以做到去耦的实际效果？

这么多不一样品种的电容器采用哪一种电容器适合呢？

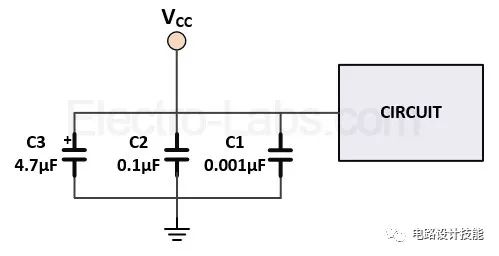

为啥许多电路板上见到对于一个开关电源引脚会出现好几个容积尺寸不一样、种类都不同样的电容器一起工作中呢？（如下图）

在一个集成ic（例如FPGA/MCU）的开关电源引脚上必须好几个不一样容值、不一样种类的电容并联做到不错的去耦实际效果

最先，我们要应对一个实际：

大家可以用的电力电容器不光仅有电容器

事儿原本非常简单 – 依据库伦定律，大家只要根据某负荷地区的电流量的变化范畴、转变工作频率（多种多样速度相容）就可以推算出来可以解决本地区电流量起伏的电容器C，随后在该引脚上放一个C不就得了？

就如同说 – 只需我们知道某一住宅小区平均耗费粮食作物的速率，就可以推算出来必须的粮仓的容积多少以达到本地供货的要求，只必须一个粮仓不就能达到不计其数家的必须了么？为什么还需要家家户户都需要有一个储存粮食的粮袋呢？由于，你需要粮食作物的情况下，粮食作物不容易一瞬间所有发生在你眼前，终究你在每一次取走粮食作物，可以取的总数比较有限（等同于有电阻器），在取走粮食作物的道路上会碰到讯问（等同于电感器）。

回过头看来，大家用于去耦的电力电容器（无论是哪一种）用以在电源插头上的瞬态影响期内迅速给予电流量，他们也不仅有“电容器”一个特性，也有2个阻拦电流量流动性的一部分：电阻器（ESR） – 不管工作频率怎样都展现固定不动特性阻抗;电感器（ESL）- 伴随着工作频率的提高其特性阻抗也越来越更高一些。而这三一部分的值与电容器的种类、容值、封装形式都是有较大的关联。也就等同于库房 一定摩擦阻力/总宽的路面 清查的人，使你在应用库房的那时候要投入附加的成本，而每一种库房的成本伴随着其经营规模的尺寸，特性的不一样，其要投入的成本也是不一样的。

做为最常见的去耦武器 -陶瓷电容具备很低的ESR和ESL（他们也很便宜），次之是贴片电解电容，给予适度的ESR和ESL，但相对性有较高的电容器/容积比，因而他们用以更高一些值的旁路电容，用以赔偿电源插头上的低频率转变。针对瓷器和贴片电解电容，比较大的封装形式通常代表着较高的ESL。

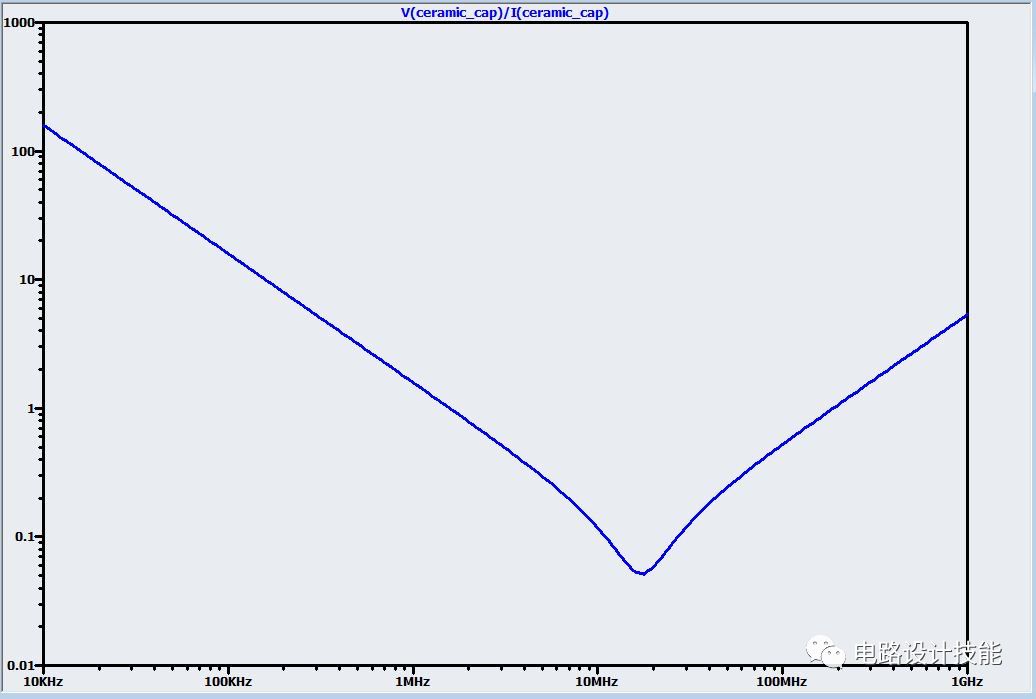

下面的图表明了0.1μF，封装形式为0603的陶瓷电容的特性阻抗，该电力电容器具备850pH的ESL和50mΩ的ESR：

正如同前边探讨的，去耦电容的功效还是光滑掉高频率变化的谐波失真电流量，理想化的电力电容器可以比较容易地做到这一点，由于电力电容器的特性阻抗伴随着工作频率的提高而减少。但因为ESL的存有，在某一工作频率下特性阻抗事实上随工作频率逐渐升高，这一工作频率点又被称作自串联谐振点。大家再比照一下1μF的贴片电解电容器，它有2200pH的ESL和1.5Ω的ESR。

因为其较高的电容器值，贴片电解电容器的特性阻抗在逐渐环节小于瓷器的特性阻抗，可是较高的ESR和ESL的危害造成特性阻抗在100kHz周边弄平，在1MHz-10MHz高过陶瓷电容的特性阻抗，在10MHz周边高于瓷器的特性阻抗10倍。构想一下，假如电源电路中的噪音工作频率是在10MHz上下，即使钽具备更高一些的电容器，也比不上置放一颗0.1μF的陶瓷电容更合理。假如我们要旁通掉更高频的噪音，即使这一陶瓷电容也会存有很大的特性阻抗，大家就要更低的ESL，也就是更小的封装形式。

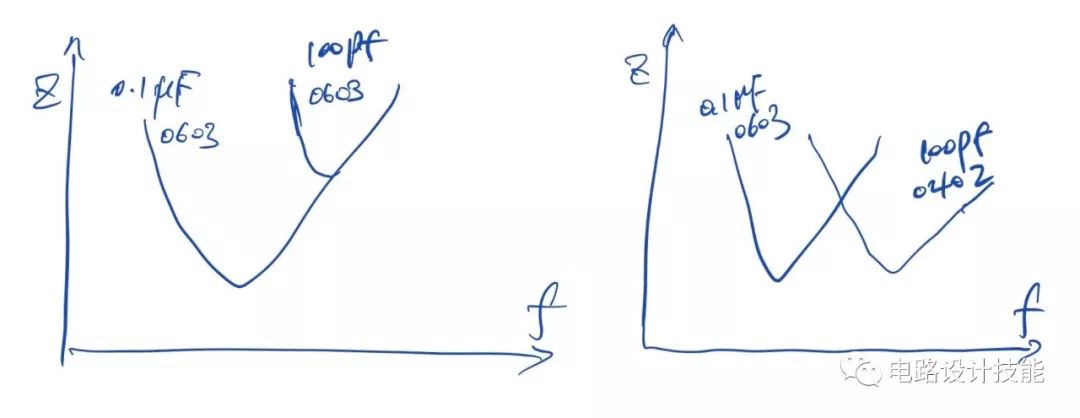

下面的图左边表明2个一样是0603封装形式的电容器并不更改其对高频率噪音的去偶特性，仅仅等同于去耦电容的容积为二者的和罢了，后边见到这一容积对旁通噪音的实际效果实际上没什么区别；而下面的图的右边，一个0.1μF封装形式为0603的电容器和100pF封装形式为0402的电容并联在一起，就可以遮盖更宽的高频率范畴，可以对2个频段的噪音开展去偶。

返回这篇文章内容第一个图，在同一个开关电源引脚并接了三个去耦电容：

4.7μF的贴片电解电容，对较为低工作频率的噪音滤掉较为合理；

0.1μF、0603的陶瓷电容，对1-50MHz地区的噪音滤掉实际效果比贴片电解电容合理；

0.001μF、0402的陶瓷电容，针对50MHz以上的高頻噪音滤掉较为合理；

实际的噪音频率段可以根据电路分析（钟表工作频率）及其精确测量开展明确，从而必须采用相对应种类、相对应封装形式的电容器开展去耦。大部分的情形下大家用0.1μF陶瓷电容配搭一个贴片电解电容，就足够达到对系统开关电源噪音的去耦实际效果。

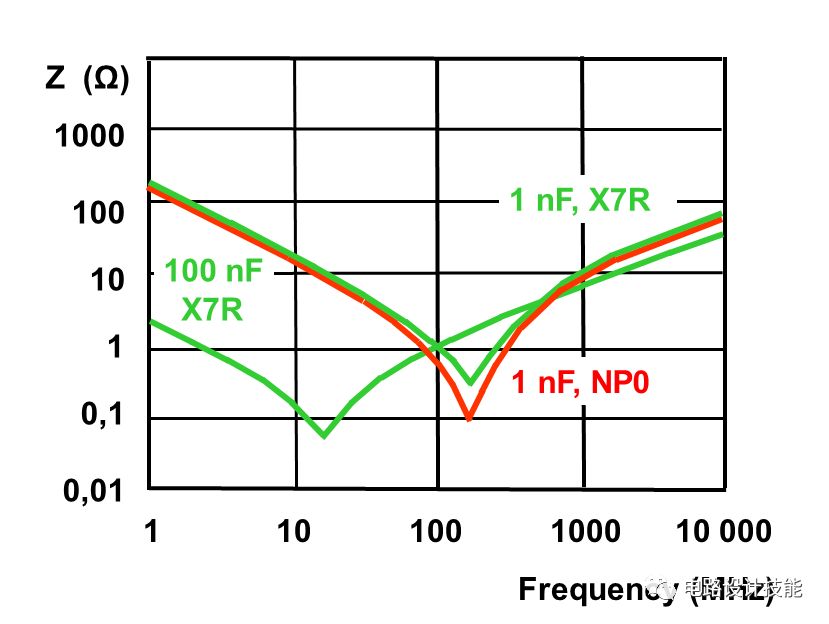

再得出一张图供各位参照 – 就算全是陶瓷电容，伴随着原材料、容值的不一样，其去耦的合理频段也是不一样的，总而言之 – 容积越小、封装形式越小，其自串联谐振点也就越高，也就是其最少的等效电路特性阻抗的工作频率点越高。

电容器，应当多少？

作为开关电源去耦功效的电容器的特性在于其2个非理想化特点 – 等效电路串联电阻（ESR）和等效电路串连电感器（ESL）。事实上，在开关电源去耦的使用中，精准的电容器值并不重要，这就是为何“大伙儿都说”及其IC生产商也都给予同样的提议 – “每一个开关电源管脚上0.1μF陶瓷电容” – 用以各种各样仿真模拟和数据IC。

根据库仑定律的估计在这里不会再赘述，只必须大伙儿记牢结果 – IC生产商给每粒IC给予好几个开关电源引脚，每一个引脚上只需置放一个0.1μF的电容器，从用以光滑该电路上的变化而储存的容量早已充足，就等同于你一吨只吃一勺米，但你家中放了一个大米桶一样，0.1μF是一个较为便捷的值，就电容器（不考虑到ESR和ESL）来讲，1μF或是0.01μF实际上一样适合。

总而言之，电容器的选取关键看着你要去耦的噪音的工作频率范畴。

最终大家再了解一下各种各样电容器的特点。

电容的种类及差别：

下边是大家普遍到的电容器，各种形状的、各种各样值、运用于不一样的行业。

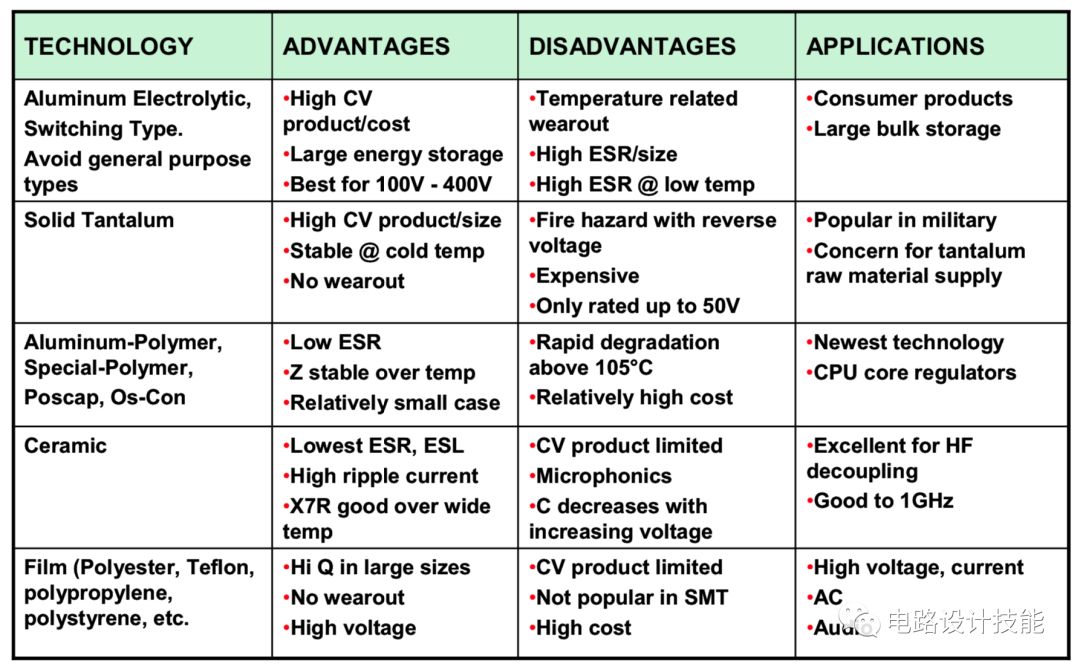

造物主造天地万物，让天地万物都有效，而沒有一样物件是全能的，仅有多种多样相辅相成在一起用才可以做到一定的实际效果，电容器也是，下边的报表列举了大家经常使用的几类电容的种类、优点和缺点及其分别运用的行业。

英语的阅读文章起來有点儿难度系数？那么就用汉语的方法简易说一下：

先介绍一下有正负极的电解电容器：

电解电容器系列产品具备宽值范畴、高电容器容积比和普遍的工作标准电压，是非常好的性价比高低频率过滤器元器件。该系列产品包含通用性铝电解电源开关种类，给予10V下列直到约500V的工作标准电压，尺寸为1μF至千余μF不一，其尺寸与容值正相关。该类元器件有相对性较高的泄露电流（很有可能为数十μA），实际泄露电流在较大水平上在于特殊系列产品的设计方案、电气设备规格、额定电流及增加工作电压。但是，泄露电流对去耦不容易导致大的危害。大部分去耦运用不建议应用通用性的电解电容器。但是，电解电容器有一个非空子集是\”电源开关型\”，其设计方案并要求用以在最大达数百人kHz的次数下解决高浪涌电流，且耗损很低。该类电容器在高频率过滤运用中可立即相媲美固体贴片电解电容，且具备更普遍的可以用值。

固体钽电解电容器一般仅限于50V或更低的工作电压，电容器为500μF或更低。给出大钟头，贴片电解电容比铝电源开关电解电容器展现出更高一些的电容器容积比，且具备更高一些的工作频率范畴和更低的ESR。贴片电解电容一般也比电解电容器更价格昂贵，针对浪涌保护器和谐波失真电流量，务必慎重解决运用。

近期，应用有机化学或高聚物电解质溶液的性能卓越电解电容器也已面世。这种电容器系列产品有着略低别的电解法种类的ESR和更好的工作频率范畴，此外超低温ESR降低也最少。该类元器件应用铝高聚物、独特高聚物、POSCAP™和OS-CON™等标识

全部电解电容器均有正负极，没法承受约1V以上的反方向偏置电压而不导致毁坏，因而千万不要把正负极接错，之前在试验室运行的过程中时常会听见“砰”的一声，大多数便是有正负极的电容器被装反了致使的。

再讲一下陶瓷电容：

瓷器或双层瓷器(MLCC)具备规格紧密和无耗特点，通常是数MHz以上的优选电容器原材料。但是依据瓷器电解介质特点的差别，陶瓷电容也细分化为多种多样。针对开关电源去耦运用，某一些种类好于其他种类：

选用X7R的高K电解介质秘方时，瓷器电解介质电容器的值最大可达数μF；

Z5U和Y5V型的额定电流最大可达200 V；

X7R型在直流电偏置电压下的电容器转变低于Z5U和Y5V型，因而是较好挑选。

NP0（也称之为COG）型应用相对介电常数较低的秘方，具备允差零TC和低压指数（有别于较不稳定的高K型）。NP0型的可以用值仅限于0.1μF或更低，0.01μF是更适用的上限制值。

双层瓷器(MLCC)表层贴片电容器的非常低电感器设计方案可给予几近最佳的RF旁通，因而愈来愈经常地用以10 MHz或更高频下的旁通和过滤。

更小的瓷器集成ic电容器输出功率范畴可达1GHz。针对高频率使用中的这种以及它电容器，根据挑选自串联谐振高过最大总体目标工作频率的电容器，可保证有效值合乎必须。

塑料薄膜型电容器一般应用缠线，提升了电感器，因而不适宜开关电源去耦运用。此种类更常见于声频运用，这时必须极低电容器和工作电压指数。

最终，尽量挑选穿透工作电压最少为电源电压二倍的电容器，不然当电源电路通电时，很有可能会产生意外。

他们都长那样

最终大家看一下一个具体的电子器件商品上的开关电源是怎样传至元器件內部的，在“粮食作物”供货的路程中（货运物流）有各种各样坎坷、副本阻拦着提供的高效率，这就须要在每一个阶段给予不一样方式、反应速率不一样的“仓储物流”来解决不一样紧急状况的发生，保证每一个部分长治久安、部分和部分中间各自安好。自然这种仓储物流部位的开店选址也是十分核心的，这也是大家下一篇文章要讲的內容。

一个具体的商品一般必须多种多样电容器的搭配来去耦，以完成总体特性最佳
