关于USB电路板Layout的7条建议

派旗纳米 浏览次数:1878 分类:行业资讯

USB是一种迅速、双重、同歩传送、便宜、使用方便的可热拔插的串行通信插口。因为传输数据快,插口便捷,适用热插拔等优势使USB机器设备获得广泛运用。现阶段,销售市场内以USB2.0为插口的商品占多数,但许多硬件配置初学者在USB运用中碰到许多困惑,通常PCB安装完以后USB接口发生各类问题。

例如通信不稳定或者没法通信,查验电路原理图和电焊焊接都无问题,也许这个时候就需猜疑PCB设计不科学。制作达到USB2.0传输数据规定的PCB对设备的功能及稳定性拥有极其重要的功效。

USB协义界定由二根差分信号电源线(D 、D-)传送模拟信号,若想USB机器设备工作中平稳音频信号线就务必严格执行音频信号的标准来合理布局走线。依据小编很多年USB有关设计产品与调节工作经验,汇总下留意关键点:

在元器件合理布局时,尽可能使差分信号路线最短,以减少差分信号线走线距离(√为有效的方法,×为不科学方法);

2优先选择制作差分信号线,一对差分信号网上最好不要超出俩对过孔(通孔会提升路线的生存电感器,进而危害路线的信号完整性),且需对称性置放(√为有效的方法,×为不科学方法);

3对称性平行面布线,那样能确保二根线紧藕合,防止90°布线,弧型或45°均是不错的布线方法(√为有效的方法,×为不科学方法);

4差分信号串连阻容,测试用例,左右拉电阻器的放置(√为有效的方法,×为不科学方法);

5因为引脚遍布、过孔、及其布线室内空间等要素存有促使差分信号线长易不配对,而线长一旦不配对,时钟频率会产生偏位,还会继续引进共模干扰,减少信息品质。因此,相对应的要对差分信号对不配对的状况做出赔偿,使其线长配对,长短差通常操控在5mil之内,赔偿标准是哪里发生长短差赔偿哪儿;

6为了更好地降低串扰,在区域可以的情形下,别的数据信号互联网及地离差分信号线的间隔最少20mil(20mil是经验),覆地与差分信号线的间距太近将对差分信号线的特性阻抗造成危害;

7USB的导出电流量是500mA,特别注意VBUS及GND的线距,若选用的1Oz的铜泊,线宽敞于20mil就可以达到载流规定,自然线距越宽开关电源的一致性越好。

一般USB机器设备差分信号线电源线宽及线间隔与整个PCB线路板电源线宽及线间隔一致就可以。殊不知当USB机器设备工作中速率是480 Mbits/s,只保证以上几个方面是远远不够的,大家还需对音频信号开展特性阻抗操纵,操纵音频信号线的特性阻抗对快速模拟信号的一致性是十分关键的.

由于差分信号特性阻抗危害音频信号的眼图、信号带宽、数据信号颤动和电源线上的骚扰工作电压。差分信号线特性阻抗一般操纵在90(±10%)欧母(实际值参考集成ic指南具体指导),差分信号线特性阻抗与线距W1、W2、T1反比,与相对介电常数Er1反比,与线间隔S1正相关,与参照层的间距H1正比例,如下图是差分信号线的剖面图。

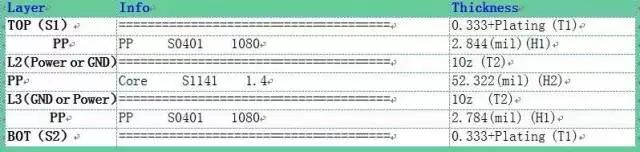

下面的图为四层板的参照层叠,在其中正中间双层为参照层,参照层通常为GND或Power,而且差分信号线所相对应的参照层务必详细,不可以被切分,不然会造成差分信号线特性阻抗不持续。若是以象 2层叠设计方案四层板,通常设计方案时差分信号线选用4.5mil的线距及5.5mil的线间隔既可以达到差分信号特性阻抗90Ω。

殊不知4.5mil线宽及5.5mil线间隔仅仅大家基础理论设计方案值,最后pcb电路板厂根据规定的特性阻抗值并融合生产制造的具体情况和家具板材会对线距线间隔及到参照层的间距做恰当的调节。

以上所叙述的走线标准是根据USB2.0机器设备,在USB走线全过程中掌握差分信号路线最短、紧藕合、等长、特性阻抗一致且留意好USB电源插头的载流工作能力,把握好以上标准USB机器设备运作基本上没什么问题。
