电路板插件的类型、优点及注意事项

派旗纳米 浏览次数:1442 分类:行业资讯

线路板软件即电源电路板的电子器件DIP生产加工,DIP是Dual ln-line Package的简称,是一种制作工艺,实际表述如下所示:

20世纪的70时代,集成电路芯片基本上都选用DIP(Dual ln-line Package,双列直插式封装形式)封装形式,此封装类型在当初具备合适PCB印刷线路板)破孔安裝,走线和实际操作比较便捷等特性。DIP封装形式的结构形式各种各样,包含双层瓷器双列直插式DIP,单面瓷器双列直插式DIP,柔性线路板式DIP等。但DIP封装类型封装形式高效率是很低的,其集成ic总面积和封装形式总面积之之比1:1.86,那样封装形式商品的范围比较大,电脑内存条PCB板的总面积是确定的,封装形式总面积越大在运行内存上装集成ic的总数就越低,电脑内存条容积也就越小。与此同时比较大的封装形式总面积对内存频率、传输速度、家用电器特性的提高都是有危害。理想化状况下集成ic总面积和封装形式总面积之之比1:1将是较好的,但这也是没法达到的,除非是不开展封装形式,但伴随着芯片封装技术性的发展趋势,这一参考值日益贴近,如今己经拥有1:1.14的运行内存封装形式技术性。

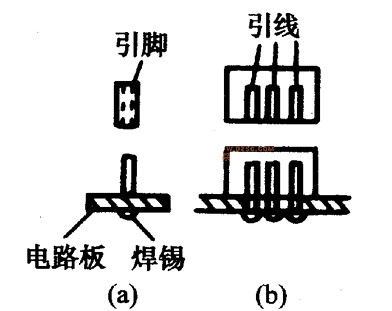

线路板连接器分有人下单导线和多导线二种,如下图所示(a)为单导线连接器,(b)为多导线连接器。

电路板插件的类型=优点及注意事项

他们的特征是应用灵便,占有总面积小,插、拔、便捷等。他们的构造是电源插座内有接线片(铜片),在电源插头内有导线布线针。针对多导线连接器,为了避免电源插头插反方位,每一个插头都是有精准定位挡,电源插头仅有在要求的方位上才可以插进电源插座,若有反方向或挪动都不可以插进电源插座。

这种连接器在应用时要将电源插座一部分立即电焊焊接在pcb线路板的铜泊印刷路线上,插头顶变压器接地线,随后将电源插头插进电源插座,便可接入路线。

常见问题:

1.最先要把木板清理整洁。

2.插横插、直插小物件,如1/4W的电阻器电容器电感器这些接近线路板的小规格电子器件。

3.插大、适中规格的电子器件,如470μ电解电容器和火牛。

4.插IC,如贴片式IC可在**步焊好。正常情况下而言将电子器件由低无上、由小至地面分配软件次序,在其中多少标准优先选择于水准规格标准。 若手焊,则软件时插一个焊一个。若过炉得话立即按焊锡炉操作说明实际操作就可以。切脚可挑选手工制作剪截也可以用专业的切脚机处理,基本上加工工艺规定便是恰好将外露锡包一部分摘除就可以。
