浅谈软硬结合板的应用及优缺点

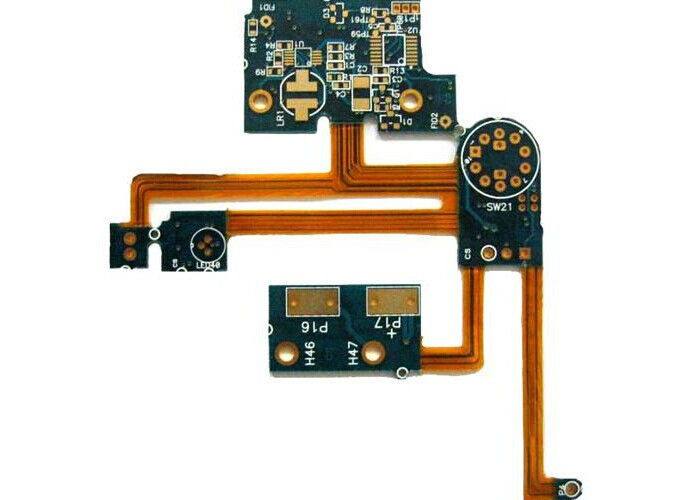

硬软相结合板，便是柔性电路板（FPC）与刚性pcb线路板（PCB），在PCB做版中通过压合等工艺流程，按有关加工工艺规定组成在一起，产生的具备FPC特点与PCB特点的pcb线路板。

硬软相结合板的生产制造应与此同时具有FPC生产设备与PCB生产设备，其生产工艺流程较为复杂：

最先，由电子工程师（顾客）依据要求，画出柔性融合板的路线与外观设计，再将工程图纸给予给PCB加工厂；

随后，通过CAM技术工程师对有关文档开展解决、整体规划后，分配FPC生产线生产制造需要FPC、PCB生产线生产制造PCB；

FPC与PCB样本出去后，依照工程图纸的整体规划规定，将FPC与PCB通过压合机无缝拼接压合，再通过一系列关键点阶段，最后就做成了硬软相结合板。

硬软相结合板难度系数大，关键点问题多，在交货以前，一般都需要开展全检。

硬软相结合板可以用以一些有特别要求的商品当中，如：手机、电脑上与液晶屏幕、电脑主板与显示器等。它对降低设备室内空间，降低产品容积，提升商品特性有较大的协助。可是，在PCB做版中，硬软相结合板生产制造步骤多种多样，生产制造难度系数大，产品合格率较低，所投原材料、人力资源较多，因而，其价格对比贵，生产周期较为长。一般的PCB做版生产厂家要不嫌不便，不愿做；要不由于顾客的定单总数小，做得少。捷多邦可以为新老客户给予硬软相结合板的PCB做版加工工艺，达到顾客各个方面的PCB做版要求。目前，在硬软相结合板加工工艺中，捷多邦可做2~8层；最少规格能保证50*60mm；较大规格能保证238*440mm； 板厚0.4-2.0mm；铜厚0.33~2OZ。
